Серия TCC-KS

TCC-KS-ERX

Комплект зажимов для втулок типа TCC

Технополимер

Регулируемая ручка

Таблица (PDF)

Исполнения серии TCC-KS

TCC-KS-ERX

Комплект зажимов для втулок типа TCC

Технополимер

TCC-KS-EWN

Комплект зажимов для втулок типа TCC

Технополимер

TCC-KS-LAC

Комплект зажимов для втулок типа TCC

Технополимер

TCC-KS-ERX

Таблица моделей — Комплект зажимов для втулок типа TCC

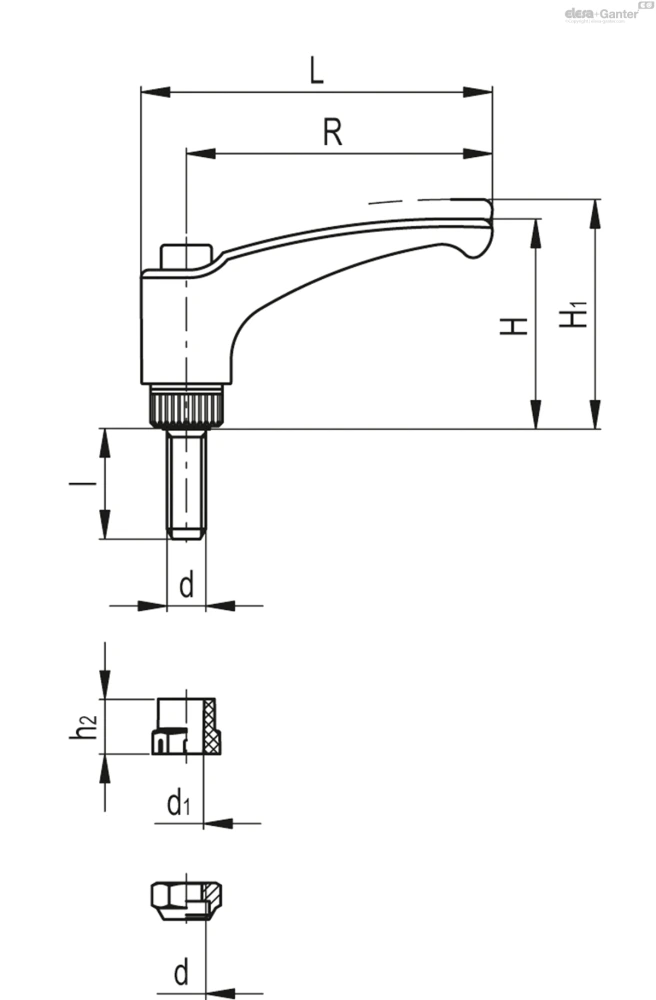

Артикул	Описание	d	R	L	H	H₁	d₁	h₂	l	Для TCC	Вес (г)
600509-C1	TCC-KS-ERX.30-SST-p-M6x30-C1	M6	30	37.5	30	33.5	6.3	8	30	TCC-18	19
600519-C1	TCC-KS-ERX.44-SST-p-M6x30-C1	M6	44	52	32.5	36	6.3	8	30	TCC-18	21
600525-C1	TCC-KS-ERX.63-SST-p-M6x30-C1	M6	63	72.5	43	47	6.3	8	30	TCC-18	31
600541-C1	TCC-KS-ERX.63-SST-p-M8x40-C1	M8	63	72.5	43	47	8.3	12	40	TCC-30	43
600557-C1	TCC-KS-ERX.78-SST-p-M8x40-C1	M8	78	89.5	54	58	8.3	12	40	TCC-30	62

3D-модель Технические данные (PDF)

Основные характеристики

Регулируемая ручка и барашковая гайка

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Шарнирная ручка

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Регулировочная барашковая гайка из СУПЕР-технополимера на основе полиамида (PA), чёрный цвет.

Распорная втулка

СУПЕР-технополимер на основе полиамида (PА), армированный стекловолокном, черный цвет, матовая отделка.

Контргайка

Нержавеющая сталь AISI 316.

Стандартные исполнения

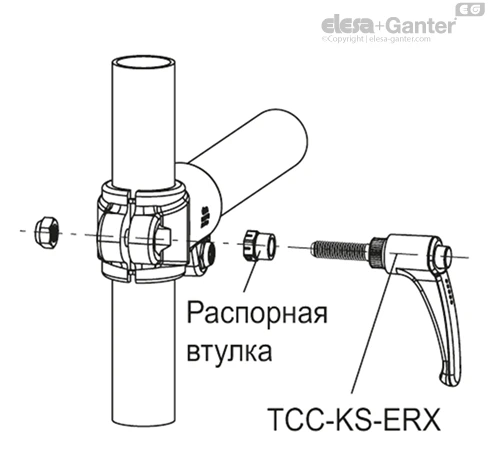

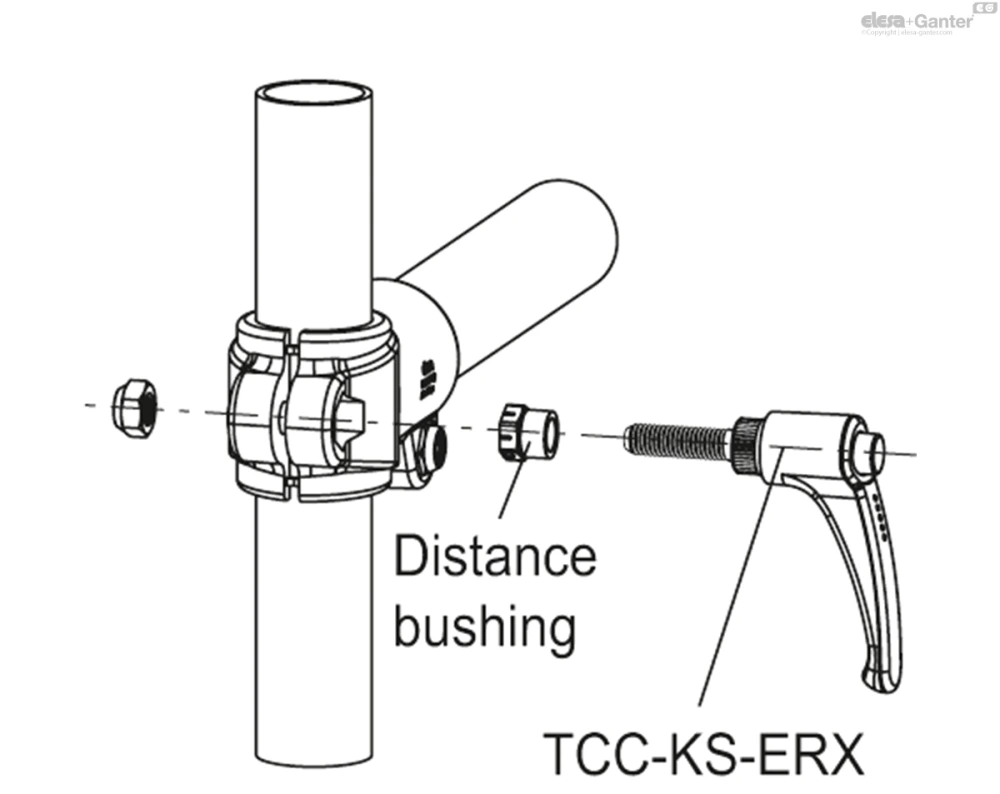

TCC-KS-ERX: регулируемая ручка из нержавеющей стали марки AISI 303 с фаской на торце, UNI 947:ISO 4753 (см. Технические данные), с черной кнопкой.

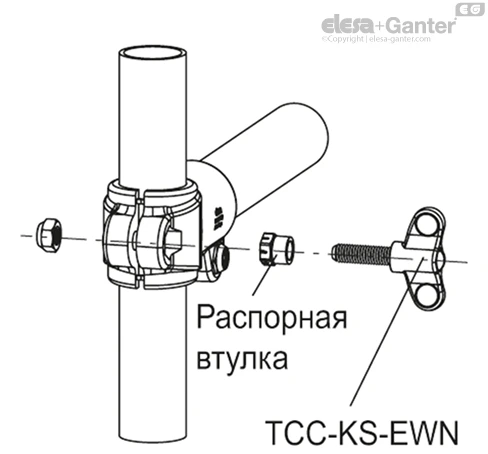

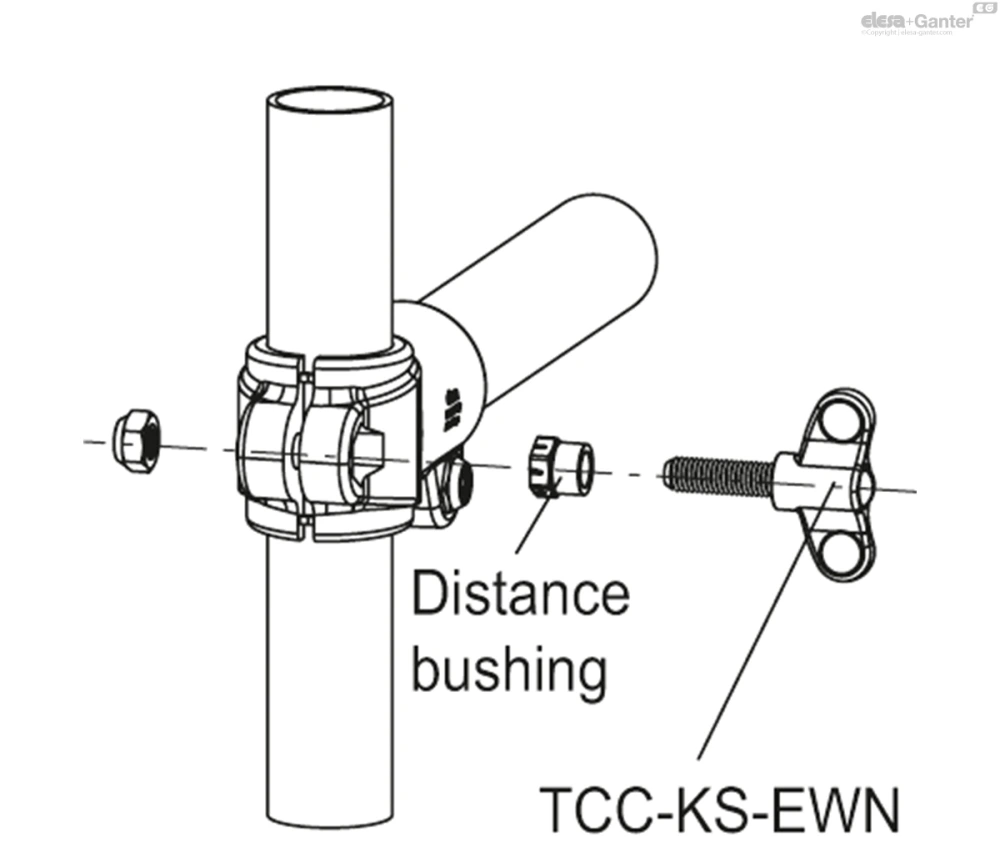

TCC-KS-EWN: барашковые гайки из нержавеющей стали марки AISI 303 с фаской на торце, UNI 947:ISO 4753 (см. Технические данные), с черной шляпкой.

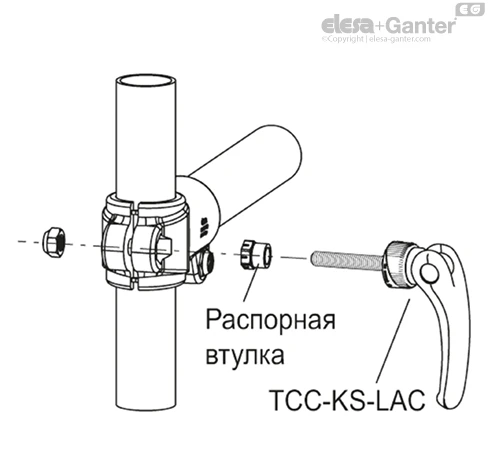

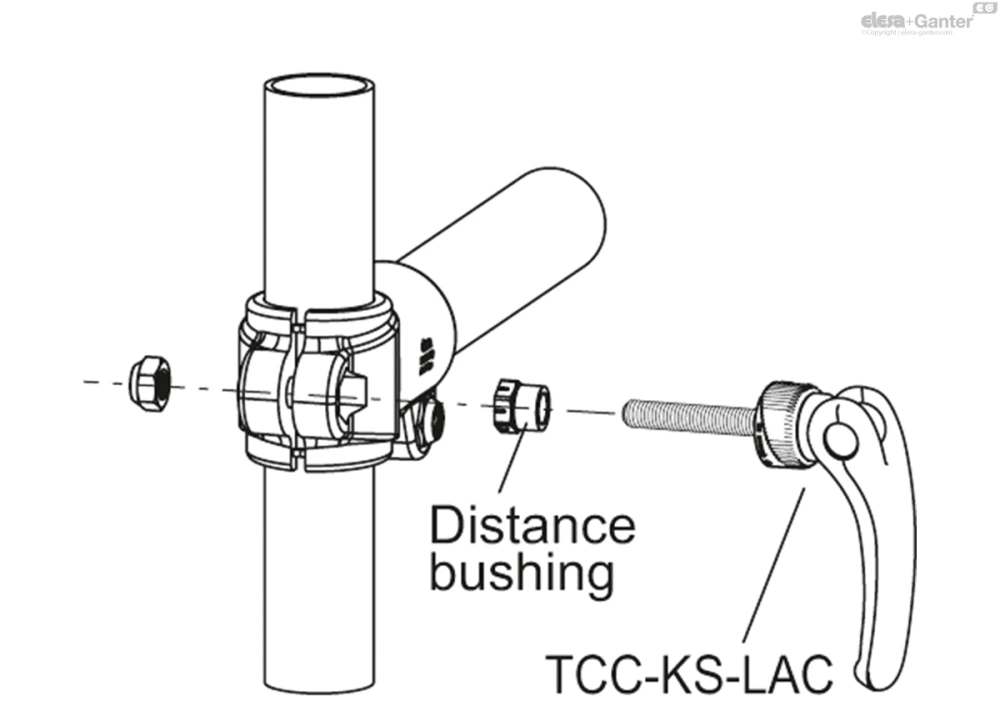

TCC-KS-LAC: Шарнирная ручка с резьбовой шпилькой из нержавеющей стали AISI 303 с фаской на торце, стандарт UNI EN ISO 947 : 4753 (см. Технические данные).

Общая информация

Особенности и области применения

Комплект зажимов для втулок серии TCC, включающий распорную втулку, регулируемую ручку или барашковую гайку или шарнирную ручку и гайку, используется в случае необходимости частого использования зажимов.

Комплект с шарнирной ручкой LAC обеспечивает быстрое и эффективное прижатие за одно движение. Фактически барашковая гайка с насечкой в основании позволяет регулировать применяемую прижимную силу и при этом блокировать ручку в требуемом положении (информация о правильном использовании ручки представлена на соответствующей странице каталога).
