Серия MRX.

MRX-SST-p

Регулируемые ручки

Технополимер

Резьбовой стержень из нержавеющей стали

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. __logo__IF88__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии MRX.

MRX-B

MRX-B

Регулируемые ручки

Технополимер
MRX-SST

MRX-SST

Регулируемые ручки

Технополимер
MRX-SST-p

MRX-SST-p

Регулируемые ручки

Технополимер
MRX-p

MRX-p

Регулируемые ручки

Технополимер

Изображения

MRX-SST-p — Регулируемые ручки MRX-SST-p — Регулируемые ручки MRX-SST-p — Регулируемые ручки

Схемы

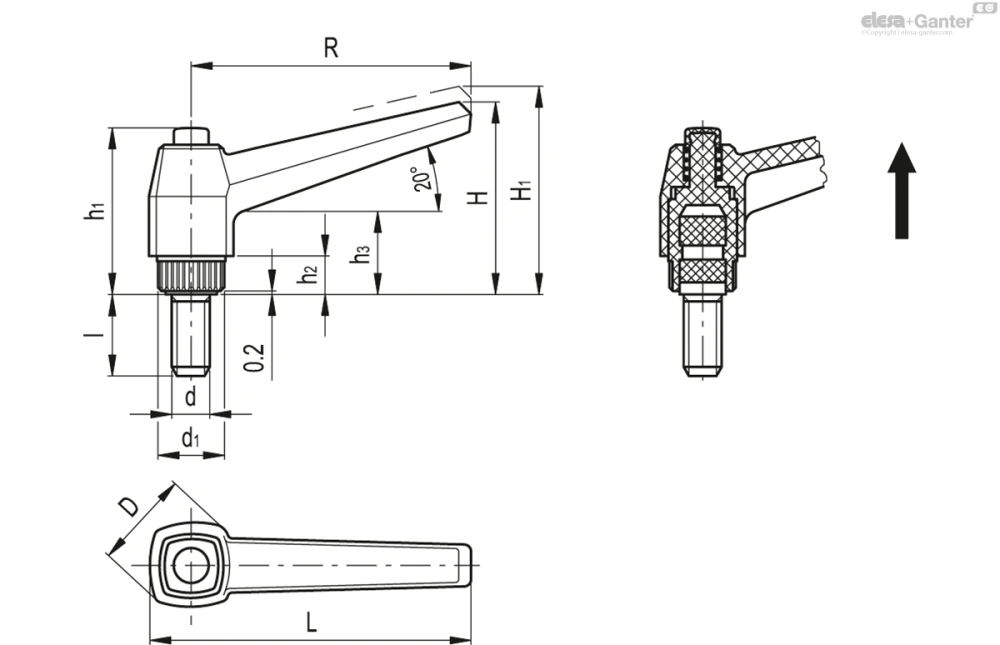

Схема MRX-SST-p

MRX-SST-p

Таблица моделей — Регулируемые ручки

Артикул Описание
В корзину
141371 MRX.40-SST-p-M6x16 42 M6 50 18 32 35.5 29 6 14 12 16 18 15
141371-C2-C1 MRX.40-C2-SST-p-M6x16-C1 42 M6 50 18 32 35.5 29 6 14 12 16 18 15
141372 MRX.40-SST-p-M6x20 42 M6 50 18 32 35.5 29 6 14 12 20 18 15
141372-C2-C1 MRX.40-C2-SST-p-M6x20-C1 42 M6 50 18 32 35.5 29 6 14 12 20 18 15
141373 MRX.40-SST-p-M6x25 42 M6 50 18 32 35.5 29 6 14 12 25 18 16
141373-C2-C1 MRX.40-C2-SST-p-M6x25-C1 42 M6 50 18 32 35.5 29 6 14 12 25 18 16
141374 MRX.40-SST-p-M6x30 42 M6 50 18 32 35.5 29 6 14 12 30 18 17
141374-C2-C1 MRX.40-C2-SST-p-M6x30-C1 42 M6 50 18 32 35.5 29 6 14 12 30 18 17
141700 MRX.63-SST-p-M8x16 63 M8 73 23 43 46.5 37 8 17 15 16 20 29
141700-C2-C1 MRX.63-C2-SST-p-M8x16-C1 63 M8 73 23 43 46.5 37 8 17 15 16 20 29
141701 MRX.63-SST-p-M8x20 63 M8 73 23 43 46.5 37 8 17 15 20 20 32
141701-C2-C1 MRX.63-C2-SST-p-M8x20-C1 63 M8 73 23 43 46.5 37 8 17 15 20 20 32
141702 MRX.63-SST-p-M8x25 63 M8 73 23 43 46.5 37 8 17 15 25 20 32
141702-C2-C1 MRX.63-C2-SST-p-M8x25-C1 63 M8 73 23 43 46.5 37 8 17 15 25 20 32
141711 MRX.63-SST-p-M8x30 63 M8 73 23 43 46.5 37 8 17 15 30 20 34
141711-C2-C1 MRX.63-C2-SST-p-M8x30-C1 63 M8 73 23 43 46.5 37 8 17 15 30 20 34
141713 MRX.63-SST-p-M8x40 63 M8 73 23 43 46.5 37 8 17 15 40 20 37
141713-C2-C1 MRX.63-C2-SST-p-M8x40-C1 63 M8 73 23 43 46.5 37 8 17 15 40 20 37
141715 MRX.63-SST-p-M8x50 63 M8 73 23 43 46.5 37 8 17 15 50 20 40
141715-C2-C1 MRX.63-C2-SST-p-M8x50-C1 63 M8 73 23 43 46.5 37 8 17 15 50 20 40
142367 MRX.80-SST-p-M8x20 80 M8 92 28 54 58.5 47 10 22 19 20 24 45
142367-C2-C1 MRX.80-C2-SST-p-M8x20-C1 80 M8 92 28 54 58.5 47 10 22 19 20 24 45
142369 MRX.80-SST-p-M8x25 80 M8 92 28 54 58.5 47 10 22 19 25 24 46
142369-C2-C1 MRX.80-C2-SST-p-M8x25-C1 80 M8 92 28 54 58.5 47 10 22 19 25 24 46
142371 MRX.80-SST-p-M8x30 80 M8 92 28 54 58.5 47 10 22 19 30 24 47
142371-C2-C1 MRX.80-C2-SST-p-M8x30-C1 80 M8 92 28 54 58.5 47 10 22 19 30 24 47
142373 MRX.80-SST-p-M8x40 80 M8 92 28 54 58.5 47 10 22 19 40 24 48
142373-C2-C1 MRX.80-C2-SST-p-M8x40-C1 80 M8 92 28 54 58.5 47 10 22 19 40 24 48
142375 MRX.80-SST-p-M8x45 80 M8 92 28 54 58.5 47 10 22 19 45 24 49
142375-C2-C1 MRX.80-C2-SST-p-M8x45-C1 80 M8 92 28 54 58.5 47 10 22 19 45 24 49
142377 MRX.80-SST-p-M8x50 80 M8 92 28 54 58.5 47 10 22 19 50 24 50
142377-C2-C1 MRX.80-C2-SST-p-M8x50-C1 80 M8 92 28 54 58.5 47 10 22 19 50 24 50
142380 MRX.80-SST-p-M8x70 80 M8 92 28 54 58.5 47 10 22 19 70 24 55
142380-C2-C1 MRX.80-C2-SST-p-M8x70-C1 80 M8 92 28 54 58.5 47 10 22 19 70 24 55
142381 MRX.80-SST-p-M10x20 80 M10 92 28 54 58.5 47 10 22 19 20 24 57
142381-C2-C1 MRX.80-C2-SST-p-M10x20-C1 80 M10 92 28 54 58.5 47 10 22 19 20 24 57
142385 MRX.80-SST-p-M10x30 80 M10 92 28 54 58.5 47 10 22 19 30 24 62
142385-C2-C1 MRX.80-C2-SST-p-M10x30-C1 80 M10 92 28 54 58.5 47 10 22 19 30 24 62
142387 MRX.80-SST-p-M10x40 80 M10 92 28 54 58.5 47 10 22 19 40 24 67
142387-C2-C1 MRX.80-C2-SST-p-M10x40-C1 80 M10 92 28 54 58.5 47 10 22 19 40 24 67
142391 MRX.80-SST-p-M12x30 80 M12 92 28 54 58.5 47 10 22 19 30 24 80
142391-C2-C1 MRX.80-C2-SST-p-M12x30-C1 80 M12 92 28 54 58.5 47 10 22 19 30 24 80
142393 MRX.80-SST-p-M12x40 80 M12 92 28 54 58.5 47 10 22 19 40 24 88
142393-C2-C1 MRX.80-C2-SST-p-M12x40-C1 80 M12 92 28 54 58.5 47 10 22 19 40 24 88
142395 MRX.80-SST-p-M12x50 80 M12 92 28 54 58.5 47 10 22 19 50 24 99
142395-C2-C1 MRX.80-C2-SST-p-M12x50-C1 80 M12 92 28 54 58.5 47 10 22 19 50 24 99
143001 MRX.100-SST-p-M12x30 100 M12 114 33 65 69.5 54 12 25 25 30 28 112
143001-C2-C1 MRX.100-C2-SST-p-M12x30-C1 100 M12 114 33 65 69.5 54 12 25 25 30 28 112
143003 MRX.100-SST-p-M12x40 100 M12 114 33 65 69.5 54 12 25 25 40 28 119
143003-C2-C1 MRX.100-C2-SST-p-M12x40-C1 100 M12 114 33 65 69.5 54 12 25 25 40 28 119
143005 MRX.100-SST-p-M12x50 100 M12 114 33 65 69.5 54 12 25 25 50 28 125
143005-C2-C1 MRX.100-C2-SST-p-M12x50-C1 100 M12 114 33 65 69.5 54 12 25 25 50 28 125
143009 MRX.100-SST-p-M12x70 100 M12 114 33 65 69.5 54 12 25 25 70 28 128
143009-C2-C1 MRX.100-C2-SST-p-M12x70-C1 100 M12 114 33 65 69.5 54 12 25 25 70 28 128
3D-модель Технические данные (PDF)

Основные характеристики

Корпус рычага

Армированный стекловолокном технополимер на основе полиамида (PA), серо-чёрный цвет RAL 7021, оранжевый цвет RAL 2004 (C2-C1), матовая отделка.

Нажимная кнопка

Технополимер, чёрный цвет, матовая отделка.

Стандартные исполнения

Прижимной элемент из технополимера, армированный стекловолокном с удерживающим штифтом, чёрного цвета, с насечкой на выступающей части, облегчающей закручивание. Возвратная пружина из нержавеющей стали AISI 302.

  • MRX-B: втулка из латуни с глухим резьбовым отверстием.
  • MRX-SST: втулка из нержавеющей стали AISI 303 с глухим резьбовым отверстием.
  • MRX-p: резьбовой стержень из оцинкованной стали с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).
  • MRX-SST-p: резьбовой стержень из нержавеющей стали AISI 303 с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).

Общая информация

Особенности и области применения

Особенно подходит для установки в случаях, когда угол поворота рычага ограничен малым пространством.

Преимущества изделий данной модели в сравнении с регулируемыми ручками других типов с металлическим фиксирующим винтом:

  • абсолютная электрическая изоляция для оператора
  • эргономичность.

Устойчивость к нагрузкам

См. ERX..

Инструкции по использованию

Инструкции по использованию

Для срабатывания прижимного элемента поднимите ручку, чтобы разъединить зубчатое зацепление, затем верните её в исходное положение. При отпускании ручки возвратная пружина автоматически входит в зацепление с зубцами.
