Серия ERS.
ERS-B
Регулируемые ручки с функцией защиты
Нажимные, технополимер
Латунная втулка, резьбовое отверстие
Исполнения серии ERS.
Изображения

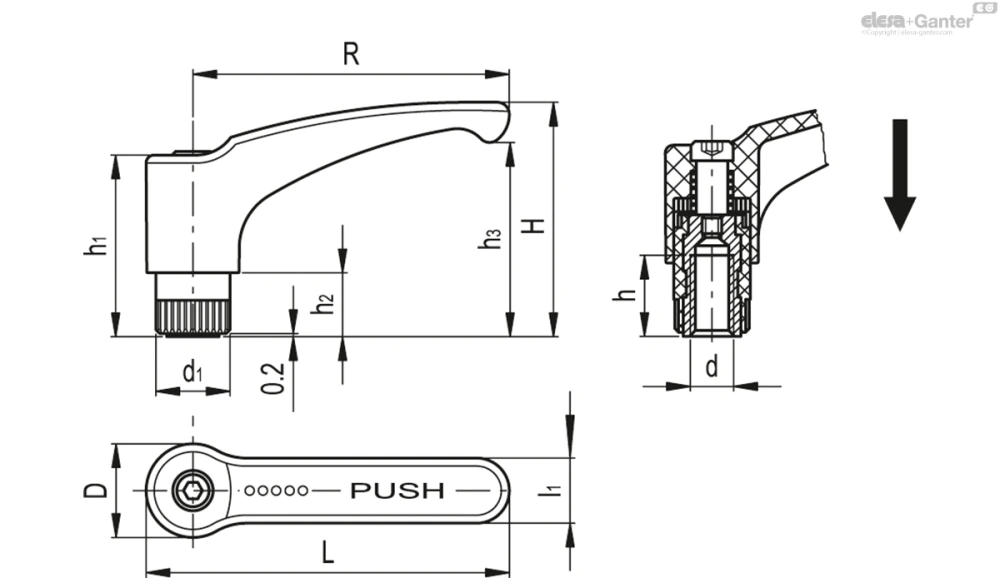

Схемы
ERS-B
Таблица моделей — Регулируемые ручки с функцией защиты
| Артикул | Описание | R | d6H | L | D | H | h | h1 | h2 | h3 | d1 | l1 | Количество зубьев | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 236935 | ERS.63 B-M8 | 63 | M8 | 73.5 | 19 | 48 | 13 | 37 | 12 | 37 | 15 | 13.5 | 20 | 27 |
Основные характеристики
Корпус рычага
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка. Надпись красного цвета «PUSH» («НАЖАТЬ») на ручке выполнена методом тампопечати. Не допускайте контакта изделия с растворителями, спиртом или спиртосодержащими моющими средствами.
Стандартные исполнения
Прижимной элемент из технополимера чёрного цвета, армированного стекловолокном, насечка на выступающей части, упрощающая использование. Возвратная пружина из нержавеющей стали AISI 302.
- ERS-A: втулка из воронёной стали с глухим резьбовым отверстием.
- ERS-B: втулка из латуни с глухим резьбовым отверстием.
- ERS-p: резьбовой стержень из воронёной стали с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).
Общая информация
устойчивость к нагрузкам
См. ERX..
Инструкции по использованию
Инструкции по использованию
Нажмите на ручку для приведения зубцов прижимного механизма в зацепление и поверните её. При отпускании ручки возвратная пружина автоматически выходит из зубчатого зацепления, и ручка возвращается в исходное положение.
При случайных ударах ручка свободно поворачивается без воздействия на прижимной механизм, что позволяет оператору действовать безопасно.
