Серия MRX.

MRX-p

Регулируемые ручки

Технополимер

Резьбовая шпилька из оцинкованной стали

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. __logo__IF88__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии MRX.

MRX-B

MRX-B

Регулируемые ручки

Технополимер
MRX-SST

MRX-SST

Регулируемые ручки

Технополимер
MRX-SST-p

MRX-SST-p

Регулируемые ручки

Технополимер
MRX-p

MRX-p

Регулируемые ручки

Технополимер

Изображения

MRX-p — Регулируемые ручки MRX-p — Регулируемые ручки MRX-p — Регулируемые ручки

Схемы

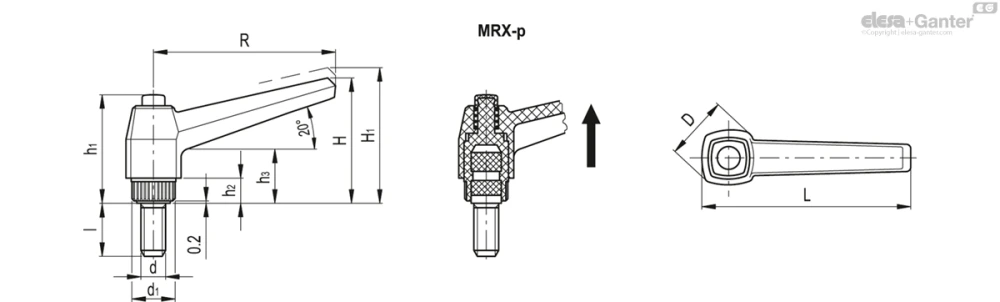

Схема MRX-p

MRX-p

Таблица моделей — Регулируемые ручки

Артикул Описание
Вес (г) В корзину
141201 MRX.40 p-M5x10 42 M5 50 18 32 35.5 29 6 14 12 10 18 12
141201-C2-C1 MRX.40-C2-p-M5x10-C1 42 M5 50 18 32 35.5 29 6 14 12 10 18 12
141211 MRX.40 p-M5x16 42 M5 50 18 32 35.5 29 6 14 12 16 18 13
141211-C2-C1 MRX.40-C2-p-M5x16-C1 42 M5 50 18 32 35.5 29 6 14 12 16 18 13
141221 MRX.40 p-M5x20 42 M5 50 18 32 35.5 29 6 14 12 20 18 13
141221-C2-C1 MRX.40-C2-p-M5x20-C1 42 M5 50 18 32 35.5 29 6 14 12 20 18 13
141301 MRX.40 p-M6x10 42 M6 50 18 32 35.5 29 6 14 12 10 18 13
141301-C2-C1 MRX.40-C2-p-M6x10-C1 42 M6 50 18 32 35.5 29 6 14 12 10 18 13
141311 MRX.40 p-M6x16 42 M6 50 18 32 35.5 29 6 14 12 16 18 14
141311-C2-C1 MRX.40-C2-p-M6x16-C1 42 M6 50 18 32 35.5 29 6 14 12 16 18 14
141321 MRX.40 p-M6x20 42 M6 50 18 32 35.5 29 6 14 12 20 18 14
141321-C2-C1 MRX.40-C2-p-M6x20-C1 42 M6 50 18 32 35.5 29 6 14 12 20 18 14
141331 MRX.40 p-M6x25 42 M6 50 18 32 35.5 29 6 14 12 25 18 15
141331-C2-C1 MRX.40-C2-p-M6x25-C1 42 M6 50 18 32 35.5 29 6 14 12 25 18 15
141335 MRX.40 p-M6x30 42 M6 50 18 32 35.5 29 6 14 12 30 18 16
141335-C2-C1 MRX.40-C2-p-M6x30-C1 42 M6 50 18 32 35.5 29 6 14 12 30 18 16
141341 MRX.40 p-M6x40 42 M6 50 18 32 35.5 29 6 14 12 40 18 18
141341-C2-C1 MRX.40-C2-p-M6x40-C1 42 M6 50 18 32 35.5 29 6 14 12 40 18 18
141345 MRX.40 p-M6X45 42 M6 50 18 32 35.5 29 6 14 12 45 18 19
141345-C2-C1 MRX.40-C2-p-M6x45-C1 42 M6 50 18 32 35.5 29 6 14 12 45 18 19
141351 MRX.40 p-M6X50 42 M6 50 18 32 35.5 29 6 14 12 50 18 20
141351-C2-C1 MRX.40-C2-p-M6x50-C1 42 M6 50 18 32 35.5 29 6 14 12 50 18 20
141361 MRX.40 p-M8x16 42 M8 50 18 32 35.5 29 6 14 12 16 18 17
141361-C2-C1 MRX.40-C2-p-M8x16-C1 42 M8 50 18 32 35.5 29 6 14 12 16 18 17
141362 MRX.40 p-M8x20 42 M8 50 18 32 35.5 29 6 14 12 20 18 18
141362-C2-C1 MRX.40-C2-p-M8x20-C1 42 M8 50 18 32 35.5 29 6 14 12 20 18 18
141363 MRX.40 p-M8x25 42 M8 50 18 32 35.5 29 6 14 12 25 18 20
141363-C2-C1 MRX.40-C2-p-M8x25-C1 42 M8 50 18 32 35.5 29 6 14 12 25 18 20
141431 MRX.63 p-M6x10 63 M6 73 23 43 46.5 37 8 17 15 10 20 24
141431-C2-C1 MRX.63-C2-p-M6x10-C1 63 M6 73 23 43 46.5 37 8 17 15 10 20 24
141441 MRX.63 p-M6x16 63 M6 73 23 43 46.5 37 8 17 15 16 20 24
141441-C2-C1 MRX.63-C2-p-M6x16-C1 63 M6 73 23 43 46.5 37 8 17 15 16 20 24
141451 MRX.63 p-M6x20 63 M6 73 23 43 46.5 37 8 17 15 20 20 25
141451-C2-C1 MRX.63-C2-p-M6x20-C1 63 M6 73 23 43 46.5 37 8 17 15 20 20 25
141461 MRX.63 p-M6x25 63 M6 73 23 43 46.5 37 8 17 15 25 20 25
141461-C2-C1 MRX.63-C2-p-M6x25-C1 63 M6 73 23 43 46.5 37 8 17 15 25 20 25
141466 MRX.63 p-M6x30 63 M6 73 23 43 46.5 37 8 17 15 30 20 27
141466-C2-C1 MRX.63-C2-p-M6x30-C1 63 M6 73 23 43 46.5 37 8 17 15 30 20 27
141470 MRX.63 p-M6x35 63 M6 73 23 43 46.5 37 8 17 15 35 20 29
141470-C2-C1 MRX.63-C2-p-M6x35-C1 63 M6 73 23 43 46.5 37 8 17 15 35 20 29
141471 MRX.63 p-M6x40 63 M6 73 23 43 46.5 37 8 17 15 40 20 29
141471-C2-C1 MRX.63-C2-p-M6x40-C1 63 M6 73 23 43 46.5 37 8 17 15 40 20 29
141501 MRX.63 p-M8x16 63 M8 73 23 43 46.5 37 8 17 15 16 20 30
141501-C2-C1 MRX.63-C2-p-M8x16-C1 63 M8 73 23 43 46.5 37 8 17 15 16 20 30
141511 MRX.63 p-M8x20 63 M8 73 23 43 46.5 37 8 17 15 20 20 31
141511-C2-C1 MRX.63-C2-p-M8x20-C1 63 M8 73 23 43 46.5 37 8 17 15 20 20 31
141521 MRX.63 p-M8x25 63 M8 73 23 43 46.5 37 8 17 15 25 20 32
141521-C2-C1 MRX.63-C2-p-M8x25-C1 63 M8 73 23 43 46.5 37 8 17 15 25 20 32
141531 MRX.63 p-M8x30 63 M8 73 23 43 46.5 37 8 17 15 30 20 34
141531-C2-C1 MRX.63-C2-p-M8x30-C1 63 M8 73 23 43 46.5 37 8 17 15 30 20 34
141535 MRX.63 p-M8x35 63 M8 73 23 43 46.5 37 8 17 15 35 20 35
141535-C2-C1 MRX.63-C2-p-M8x35-C1 63 M8 73 23 43 46.5 37 8 17 15 35 20 35
141541 MRX.63 p-M8x40 63 M8 73 23 43 46.5 37 8 17 15 40 20 37
141541-C2-C1 MRX.63-C2-p-M8x40-C1 63 M8 73 23 43 46.5 37 8 17 15 40 20 37
141551 MRX.63 p-M8x45 63 M8 73 23 43 46.5 37 8 17 15 45 20 38
141551-C2-C1 MRX.63-C2-p-M8x45-C1 63 M8 73 23 43 46.5 37 8 17 15 45 20 38
141561 MRX.63 p-M8x50 63 M8 73 23 43 46.5 37 8 17 15 50 20 40
141561-C2-C1 MRX.63-C2-p-M8x50-C1 63 M8 73 23 43 46.5 37 8 17 15 50 20 40
141569 MRX.63 p-M8x60 63 M8 73 23 43 46.5 37 8 17 15 60 20 43
141569-C2-C1 MRX.63-C2-p-M8x60-C1 63 M8 73 23 43 46.5 37 8 17 15 60 20 43
141571 MRX.63 p-M8x70 63 M8 73 23 43 46.5 37 8 17 15 70 20 43
141571-C2-C1 MRX.63-C2-p-M8x70-C1 63 M8 73 23 43 46.5 37 8 17 15 70 20 43
141576 MRX.63 p-M8x80 63 M8 73 23 43 46.5 37 8 17 15 80 20 48
141576-C2-C1 MRX.63-C2-p-M8x80-C1 63 M8 73 23 43 46.5 37 8 17 15 80 20 48
141581 MRX.63 p-M10x20 63 M10 73 23 43 46.5 37 8 17 15 20 20 38
141581-C2-C1 MRX.63-C2-p-M10x20-C1 63 M10 73 23 43 46.5 37 8 17 15 20 20 38
141583 MRX.63 p-M10x30 63 M10 73 23 43 46.5 37 8 17 15 30 20 43
141583-C2-C1 MRX.63-C2-p-M10x30-C1 63 M10 73 23 43 46.5 37 8 17 15 30 20 43
141585 MRX.63 p-M10x40 63 M10 73 23 43 46.5 37 8 17 15 40 20 48
141585-C2-C1 MRX.63-C2-p-M10x40-C1 63 M10 73 23 43 46.5 37 8 17 15 40 20 48
141587 MRX.63 p-M10x50 63 M10 73 23 43 46.5 37 8 17 15 50 20 52
141587-C2-C1 MRX.63-C2-p-M10x50-C1 63 M10 73 23 43 46.5 37 8 17 15 50 20 52
141589 MRX.63 p-M10x60 63 M10 73 23 43 46.5 37 8 17 15 60 20 60
141589-C2-C1 MRX.63-C2-p-M10x60-C1 63 M10 73 23 43 46.5 37 8 17 15 60 20 60
142181 MRX.80 p-M8x20 80 M8 92 28 54 58.5 47 10 22 19 20 24 45
142181-C2-C1 MRX.80-C2-p-M8x20-C1 80 M8 92 28 54 58.5 47 10 22 19 20 24 45
142183 MRX.80 p-M8x25 80 M8 92 28 54 58.5 47 10 22 19 25 24 46
142183-C2-C1 MRX.80-C2-p-M8x25-C1 80 M8 92 28 54 58.5 47 10 22 19 25 24 46
142185 MRX.80 p-M8x30 80 M8 92 28 54 58.5 47 10 22 19 30 24 47
142185-C2-C1 MRX.80-C2-p-M8x30-C1 80 M8 92 28 54 58.5 47 10 22 19 30 24 47
142187 MRX.80 p-M8x40 80 M8 92 28 54 58.5 47 10 22 19 40 24 60
142187-C2-C1 MRX.80-C2-p-M8x40-C1 80 M8 92 28 54 58.5 47 10 22 19 40 24 60
142189 MRX.80 p-M8x45 80 M8 92 28 54 58.5 47 10 22 19 45 24 49
142189-C2-C1 MRX.80-C2-p-M8x45-C1 80 M8 92 28 54 58.5 47 10 22 19 45 24 49
142191 MRX.80 p-M8x50 80 M8 92 28 54 58.5 47 10 22 19 50 24 56
142191-C2-C1 MRX.80-C2-p-M8x50-C1 80 M8 92 28 54 58.5 47 10 22 19 50 24 56
142193 MRX.80 p-M8x55 80 M8 92 28 54 58.5 47 10 22 19 55 24 51
142193-C2-C1 MRX.80-C2-p-M8x55-C1 80 M8 92 28 54 58.5 47 10 22 19 55 24 51
142195 MRX.80 p-M8x60 80 M8 92 28 54 58.5 47 10 22 19 60 24 59
142195-C2-C1 MRX.80-C2-p-M8x60-C1 80 M8 92 28 54 58.5 47 10 22 19 60 24 59
142197 MRX.80 p-M8x70 80 M8 92 28 54 58.5 47 10 22 19 70 24 62
142197-C2-C1 MRX.80-C2-p-M8x70-C1 80 M8 92 28 54 58.5 47 10 22 19 70 24 62
142201 MRX.80 p-M10x20 80 M10 92 28 54 58.5 47 10 22 19 20 24 57
142201-C2-C1 MRX.80-C2-p-M10x20-C1 80 M10 92 28 54 58.5 47 10 22 19 20 24 57
142211 MRX.80 p-M10x25 80 M10 92 28 54 58.5 47 10 22 19 25 24 59
142211-C2-C1 MRX.80-C2-p-M10x25-C1 80 M10 92 28 54 58.5 47 10 22 19 25 24 59
142221 MRX.80 p-M10x30 80 M10 92 28 54 58.5 47 10 22 19 30 24 62
142221-C2-C1 MRX.80-C2-p-M10x30-C1 80 M10 92 28 54 58.5 47 10 22 19 30 24 62
142225 MRX.80 p-M10x35 80 M10 92 28 54 58.5 47 10 22 19 35 24 64
142225-C2-C1 MRX.80-C2-p-M10x35-C1 80 M10 92 28 54 58.5 47 10 22 19 35 24 64
142231 MRX.80 p-M10x40 80 M10 92 28 54 58.5 47 10 22 19 40 24 67
142231-C2-C1 MRX.80-C2-p-M10x40-C1 80 M10 92 28 54 58.5 47 10 22 19 40 24 67
142241 MRX.80 p-M10x50 80 M10 92 28 54 58.5 47 10 22 19 50 24 72
142241-C2-C1 MRX.80-C2-p-M10x50-C1 80 M10 92 28 54 58.5 47 10 22 19 50 24 72
142245 MRX.80 p-M10x60 80 M10 92 28 54 58.5 47 10 22 19 60 24 76
142245-C2-C1 MRX.80-C2-p-M10x60-C1 80 M10 92 28 54 58.5 47 10 22 19 60 24 76
142251 MRX.80 p-M10x70 80 M10 92 28 54 58.5 47 10 22 19 70 24 81
142251-C2-C1 MRX.80-C2-p-M10x70-C1 80 M10 92 28 54 58.5 47 10 22 19 70 24 81
142301 MRX.80 p-M12x20 80 M12 92 28 54 58.5 47 10 22 19 20 24 64
142301-C2-C1 MRX.80-C2-p-M12x20-C1 80 M12 92 28 54 58.5 47 10 22 19 20 24 64
142311 MRX.80 p-M12x25 80 M12 92 28 54 58.5 47 10 22 19 25 24 68
142311-C2-C1 MRX.80-C2-p-M12x25-C1 80 M12 92 28 54 58.5 47 10 22 19 25 24 68
142321 MRX.80 p-M12x30 80 M12 92 28 54 58.5 47 10 22 19 30 24 71
142321-C2-C1 MRX.80-C2-p-M12x30-C1 80 M12 92 28 54 58.5 47 10 22 19 30 24 71
142325 MRX.80 p-M12x35 80 M12 92 28 54 58.5 47 10 22 19 35 24 75
142325-C2-C1 MRX.80-C2-p-M12x35-C1 80 M12 92 28 54 58.5 47 10 22 19 35 24 75
142331 MRX.80 p-M12x40 80 M12 92 28 54 58.5 47 10 22 19 40 24 81
142331-C2-C1 MRX.80-C2-p-M12x40-C1 80 M12 92 28 54 58.5 47 10 22 19 40 24 81
142335 MRX.80 p-M12x45 80 M12 92 28 54 58.5 47 10 22 19 45 24 80
142335-C2-C1 MRX.80-C2-p-M12x45-C1 80 M12 92 28 54 58.5 47 10 22 19 45 24 80
142341 MRX.80 p-M12x50 80 M12 92 28 54 58.5 47 10 22 19 50 24 86
142341-C2-C1 MRX.80-C2-p-M12x50-C1 80 M12 92 28 54 58.5 47 10 22 19 50 24 86
142351 MRX.80 p-M12x60 80 M12 92 28 54 58.5 47 10 22 19 60 24 93
142351-C2-C1 MRX.80-C2-p-M12x60-C1 80 M12 92 28 54 58.5 47 10 22 19 60 24 93
142361 MRX.80 p-M12x70 80 M12 92 28 54 58.5 47 10 22 19 70 24 98
142361-C2-C1 MRX.80-C2-p-M12x70-C1 80 M12 92 28 54 58.5 47 10 22 19 70 24 98
142365 MRX.80 p-M12x80 80 M12 92 28 54 58.5 47 10 22 19 80 24 107
142365-C2-C1 MRX.80-C2-p-M12x80-C1 80 M12 92 28 54 58.5 47 10 22 19 80 24 107
142591 MRX.100 p-M12x20 100 M12 114 33 65 69.5 54 12 25 25 20 28 101
142591-C2-C1 MRX.100-C2-p-M12x20-C1 100 M12 114 33 65 69.5 54 12 25 25 20 28 101
142601 MRX.100 p-M12x30 100 M12 114 33 65 69.5 54 12 25 25 30 28 103
142601-C2-C1 MRX.100-C2-p-M12x30-C1 100 M12 114 33 65 69.5 54 12 25 25 30 28 103
142651 MRX.100 p-M12x50 100 M12 114 33 65 69.5 54 12 25 25 50 28 118
142651-C2-C1 MRX.100-C2-p-M12x50-C1 100 M12 114 33 65 69.5 54 12 25 25 50 28 118
142701 MRX.100 p-M12x70 100 M12 114 33 65 69.5 54 12 25 25 70 28 131
142701-C2-C1 MRX.100-C2-p-M12x70-C1 100 M12 114 33 65 69.5 54 12 25 25 70 28 131
142801 MRX.100 p-M14x30 100 M14 114 33 65 69.5 54 12 25 25 30 28 120
142801-C2-C1 MRX.100-C2-p-M14x30-C1 100 M14 114 33 65 69.5 54 12 25 25 30 28 120
142831 MRX.100 p-M14x50 100 M14 114 33 65 69.5 54 12 25 25 50 28 140
142831-C2-C1 MRX.100-C2-p-M14x50-C1 100 M14 114 33 65 69.5 54 12 25 25 50 28 140
142851 MRX.100 p-M14x70 100 M14 114 33 65 69.5 54 12 25 25 70 28 156
142851-C2-C1 MRX.100-C2-p-M14x70-C1 100 M14 114 33 65 69.5 54 12 25 25 70 28 156
142901 MRX.100 p-M16x30 100 M16 114 33 65 69.5 54 12 25 25 30 28 144
142901-C2-C1 MRX.100-C2-p-M16x30-C1 100 M16 114 33 65 69.5 54 12 25 25 30 28 144
142951 MRX.100 p-M16x50 100 M16 114 33 65 69.5 54 12 25 25 50 28 168
142951-C2-C1 MRX.100-C2-p-M16x50-C1 100 M16 114 33 65 69.5 54 12 25 25 50 28 168
142981 MRX.100 p-M16x70 100 M16 114 33 65 69.5 54 12 25 25 70 28 196
142981-C2-C1 MRX.100-C2-p-M16x70-C1 100 M16 114 33 65 69.5 54 12 25 25 70 28 196
3D-модель Технические данные (PDF)

Основные характеристики

Корпус рычага

Армированный стекловолокном технополимер на основе полиамида (PA), серо-чёрный цвет RAL 7021, оранжевый цвет RAL 2004 (C2-C1), матовая отделка.

Нажимная кнопка

Технополимер, чёрный цвет, матовая отделка.

Стандартные исполнения

Прижимной элемент из технополимера, армированный стекловолокном с удерживающим штифтом, чёрного цвета, с насечкой на выступающей части, облегчающей закручивание. Возвратная пружина из нержавеющей стали AISI 302.

  • MRX-B: втулка из латуни с глухим резьбовым отверстием.
  • MRX-SST: втулка из нержавеющей стали AISI 303 с глухим резьбовым отверстием.
  • MRX-p: резьбовой стержень из оцинкованной стали с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).
  • MRX-SST-p: резьбовой стержень из нержавеющей стали AISI 303 с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).

Общая информация

Особенности и области применения

Особенно подходит для установки в случаях, когда угол поворота рычага ограничен малым пространством.

Преимущества изделий данной модели в сравнении с регулируемыми ручками других типов с металлическим фиксирующим винтом:

  • абсолютная электрическая изоляция для оператора
  • эргономичность.

Устойчивость к нагрузкам

См. ERX..

Инструкции по использованию

Инструкции по использованию

Для срабатывания прижимного элемента поднимите ручку, чтобы разъединить зубчатое зацепление, затем верните её в исходное положение. При отпускании ручки возвратная пружина автоматически входит в зацепление с зубцами.

Вопрос о продукции

Спросите о серии MRX-p — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

ERM-A — Регулируемые ручки

ERM-A

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовое отверстие
ERM-SST — Регулируемые ручки

ERM-SST

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовое отверстие
ERM-SST-p — Регулируемые ручки

ERM-SST-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовой винт
ERM-p — Регулируемые ручки

ERM-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовой винт
ERS-A — Регулируемые ручки с функцией защиты

ERS-A

Регулируемые ручки с функцией защиты

Нажимные, технополимер

втулка из вороненой стали с глухим резьбовым отверстием.
ERS-B — Регулируемые ручки с функцией защиты

ERS-B

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Латунная втулка, резьбовое отверстие
ERS-p — Регулируемые ручки с функцией защиты

ERS-p

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Стальной резьбовой стержень, покрытый черной оксидной пленкой
ERW-B — Регулируемые ручки

ERW-B

Регулируемые ручки

Плоская ручка, технополимер

Латунная втулка, резьбовое отверстие

Артикул модели

MRX-p — Регулируемые ручки

Чертёж MRX-p
