Серия ERS.
ERS-A
Регулируемые ручки с функцией защиты
Нажимные, технополимер
втулка из вороненой стали с глухим резьбовым отверстием.
Исполнения серии ERS.
Изображения

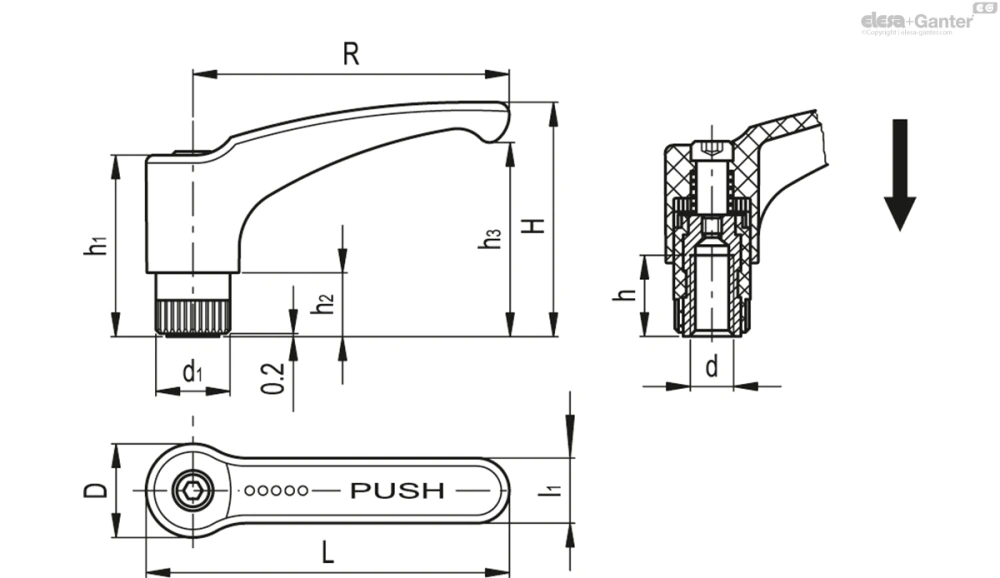

Схемы
ERS-A
Таблица моделей — Регулируемые ручки с функцией защиты
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 236902 | ERS.44 A-M4 | 44 | M4 | 52 | 15.5 | 36 | 10 | 29 | 9 | 28 | 12 | 11 | 18 | 16 | |
| 236903 | ERS.44 A-M5 | 44 | M5 | 52 | 15.5 | 36 | 10 | 29 | 9 | 28 | 12 | 11 | 18 | 16 | |
| 236904 | ERS.44 A-M6 | 44 | M6 | 52 | 15.5 | 36 | 10 | 29 | 9 | 28 | 12 | 11 | 18 | 15 | |
| 236913 | ERS.63 A-M6 | 63 | M6 | 73.5 | 19 | 48 | 13 | 37 | 12 | 37 | 15 | 13.5 | 20 | 29 | |
| 236914 | ERS.63 A-M8 | 63 | M8 | 73.5 | 19 | 48 | 13 | 37 | 12 | 37 | 15 | 13.5 | 20 | 26 |
Основные характеристики
Корпус рычага
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка. Надпись красного цвета «PUSH» («НАЖАТЬ») на ручке выполнена методом тампопечати. Не допускайте контакта изделия с растворителями, спиртом или спиртосодержащими моющими средствами.
Стандартные исполнения
Прижимной элемент из технополимера чёрного цвета, армированного стекловолокном, насечка на выступающей части, упрощающая использование. Возвратная пружина из нержавеющей стали AISI 302.
- ERS-A: втулка из воронёной стали с глухим резьбовым отверстием.
- ERS-B: втулка из латуни с глухим резьбовым отверстием.
- ERS-p: резьбовой стержень из воронёной стали с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).
Общая информация
устойчивость к нагрузкам
См. ERX..
Инструкции по использованию
Инструкции по использованию
Нажмите на ручку для приведения зубцов прижимного механизма в зацепление и поверните её. При отпускании ручки возвратная пружина автоматически выходит из зубчатого зацепления, и ручка возвращается в исходное положение.
При случайных ударах ручка свободно поворачивается без воздействия на прижимной механизм, что позволяет оператору действовать безопасно.
Вопрос о продукции
Спросите о серии ERS-A — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
