Серия MRX.
MRX-B
Регулируемые ручки
Технополимер
Латунная втулка, резьбовое отверстие
Исполнения серии MRX.
Изображения

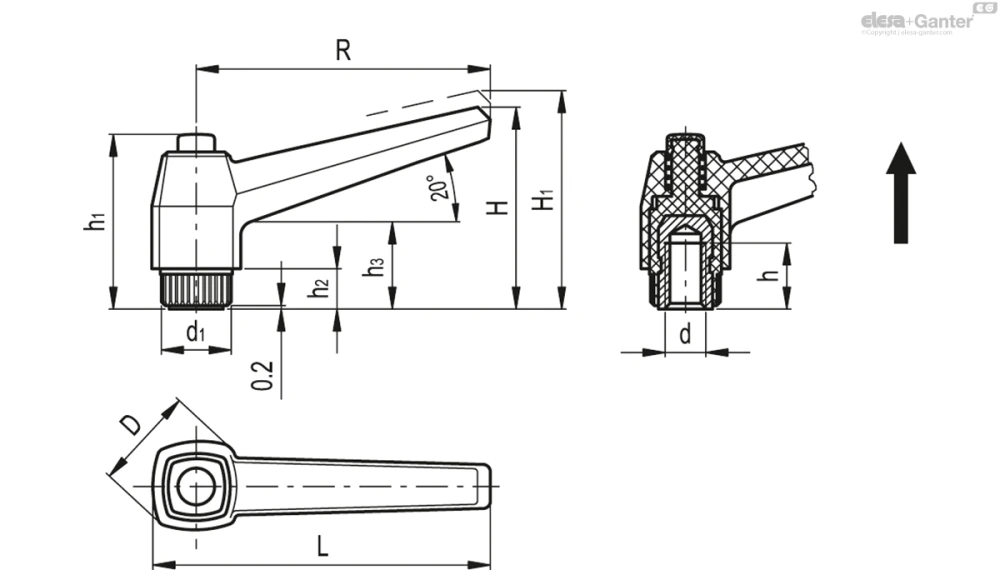

Схемы
MRX-B
Таблица моделей — Регулируемые ручки
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 141131 | MRX.40 B-M5 | 42 | M5 | 50 | 18 | 32 | 35.5 | 10 | 29 | 6 | 14 | 12 | 18 | 11 | |
| 141131-C2-C1 | MRX.40-C2-B-M5-C1 | 42 | M5 | 50 | 18 | 32 | 35.5 | 10 | 29 | 6 | 14 | 12 | 18 | 11 | |
| 141141 | MRX.40 B-M6 | 42 | M6 | 50 | 18 | 32 | 35.5 | 10 | 29 | 6 | 14 | 12 | 18 | 13 | |
| 141141-C2-C1 | MRX.40-C2-B-M6-C1 | 42 | M6 | 50 | 18 | 32 | 35.5 | 10 | 29 | 6 | 14 | 12 | 18 | 13 | |
| 141411 | MRX.63 B-M6 | 63 | M6 | 73 | 23 | 43 | 46.5 | 16 | 37 | 8 | 17 | 15 | 20 | 22 | |
| 141411-C2-C1 | MRX.63-C2-B-M6-C1 | 63 | M6 | 73 | 23 | 43 | 46.5 | 16 | 37 | 8 | 17 | 15 | 20 | 22 | |
| 141421 | MRX.63 B-M8 | 63 | M8 | 73 | 23 | 43 | 46.5 | 13 | 37 | 8 | 17 | 15 | 20 | 23 | |
| 141421-C2-C1 | MRX.63-C2-B-M8-C1 | 63 | M8 | 73 | 23 | 43 | 46.5 | 13 | 37 | 8 | 17 | 15 | 20 | 23 | |
| 141422 | MRX.63 B-M10 | 63 | M10 | 73 | 23 | 43 | 46.5 | 13 | 37 | 8 | 17 | 15 | 20 | 24 | |
| 141422-C2-C1 | MRX.63-C2-B-M10-C1 | 63 | M10 | 73 | 23 | 43 | 46.5 | 13 | 37 | 8 | 17 | 15 | 20 | 24 | |
| 142111 | MRX.80 B-M8 | 80 | M8 | 92 | 28 | 54 | 58.5 | 20 | 47 | 10 | 22 | 19 | 24 | 43 | |
| 142111-C2-C1 | MRX.80-C2-B-M8-C1 | 80 | M8 | 92 | 28 | 54 | 58.5 | 20 | 47 | 10 | 22 | 19 | 24 | 43 | |
| 142121 | MRX.80 B-M10 | 80 | M10 | 92 | 28 | 54 | 58.5 | 18 | 47 | 10 | 22 | 19 | 24 | 45 | |
| 142121-C2-C1 | MRX.80-C2-B-M10-C1 | 80 | M10 | 92 | 28 | 54 | 58.5 | 18 | 47 | 10 | 22 | 19 | 24 | 45 | |
| 142131 | MRX.80 B-M12 | 80 | M12 | 92 | 28 | 54 | 58.5 | 17 | 47 | 10 | 22 | 19 | 24 | 47 | |
| 142131-C2-C1 | MRX.80-C2-B-M12-C1 | 80 | M12 | 92 | 28 | 54 | 58.5 | 17 | 47 | 10 | 22 | 19 | 24 | 47 | |
| 142501 | MRX.100 B-M10 | 100 | M10 | 114 | 33 | 65 | 69.5 | 20 | 54 | 12 | 25 | 25 | 28 | 71 | |
| 142501-C2-C1 | MRX.100-C2-B-M10-C1 | 100 | M10 | 114 | 33 | 65 | 69.5 | 20 | 54 | 12 | 25 | 25 | 28 | 71 | |
| 142511 | MRX.100 B-M12 | 100 | M12 | 114 | 33 | 65 | 69.5 | 20 | 54 | 12 | 25 | 25 | 28 | 74 | |
| 142511-C2-C1 | MRX.100-C2-B-M12-C1 | 100 | M12 | 114 | 33 | 65 | 69.5 | 20 | 54 | 12 | 25 | 25 | 28 | 74 | |
| 142521 | MRX.100 B-M14 | 100 | M14 | 114 | 33 | 65 | 69.5 | 20 | 54 | 12 | 25 | 25 | 28 | 85 | |
| 142521-C2-C1 | MRX.100-C2-B-M14-C1 | 100 | M14 | 114 | 33 | 65 | 69.5 | 20 | 54 | 12 | 25 | 25 | 28 | 85 | |
| 142531 | MRX.100 B-M16 | 100 | M16 | 114 | 33 | 65 | 69.5 | 22 | 54 | 12 | 25 | 25 | 28 | 82 | |
| 142531-C2-C1 | MRX.100-C2-B-M16-C1 | 100 | M16 | 114 | 33 | 65 | 69.5 | 22 | 54 | 12 | 25 | 25 | 28 | 82 |
Основные характеристики
Корпус рычага
Армированный стекловолокном технополимер на основе полиамида (PA), серо-чёрный цвет RAL 7021, оранжевый цвет RAL 2004 (C2-C1), матовая отделка.
Нажимная кнопка
Технополимер, чёрный цвет, матовая отделка.
Стандартные исполнения
Прижимной элемент из технополимера, армированный стекловолокном с удерживающим штифтом, чёрного цвета, с насечкой на выступающей части, облегчающей закручивание. Возвратная пружина из нержавеющей стали AISI 302.
- MRX-B: втулка из латуни с глухим резьбовым отверстием.
- MRX-SST: втулка из нержавеющей стали AISI 303 с глухим резьбовым отверстием.
- MRX-p: резьбовой стержень из оцинкованной стали с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).
- MRX-SST-p: резьбовой стержень из нержавеющей стали AISI 303 с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).
Общая информация
Особенности и области применения
Особенно подходит для установки в случаях, когда угол поворота рычага ограничен малым пространством.
Преимущества изделий данной модели в сравнении с регулируемыми ручками других типов с металлическим фиксирующим винтом:
- абсолютная электрическая изоляция для оператора
- эргономичность.
Устойчивость к нагрузкам
См. ERX..
Инструкции по использованию
Инструкции по использованию
Для срабатывания прижимного элемента поднимите ручку, чтобы разъединить зубчатое зацепление, затем верните её в исходное положение. При отпускании ручки возвратная пружина автоматически входит в зацепление с зубцами.
