Серия ERM.

ERM-SST-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовой винт

__logo__ERGO__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии ERM.

ERM-A

ERM-A

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали
ERM-SST

ERM-SST

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали
ERM-SST-p

ERM-SST-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали
ERM-p

ERM-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Изображения

ERM-SST-p — Регулируемые ручки ERM-SST-p — Регулируемые ручки ERM-SST-p — Регулируемые ручки ERM-SST-p — Регулируемые ручки ERM-SST-p — Регулируемые ручки

Схемы

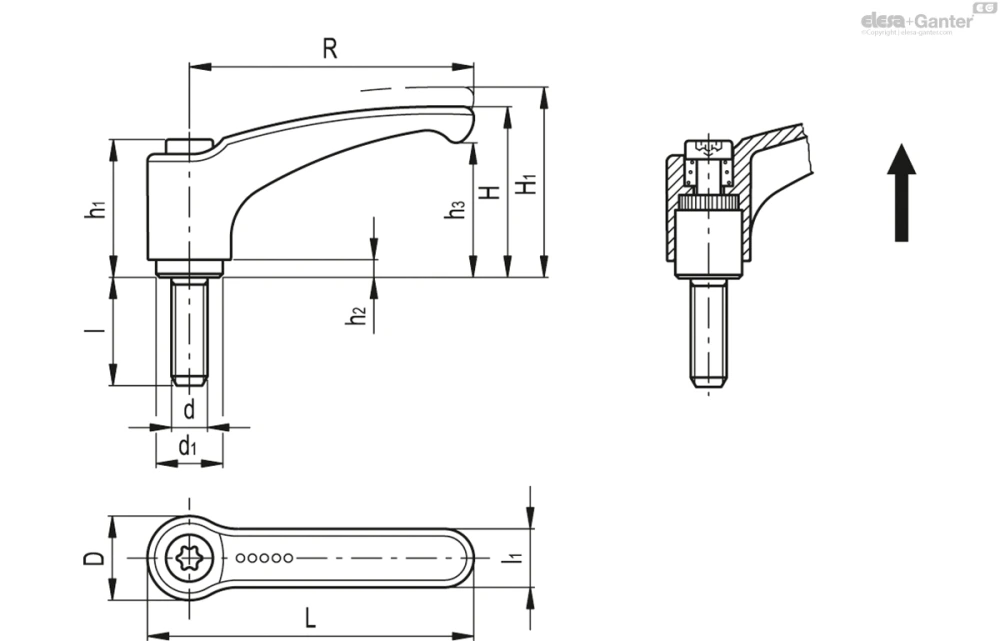

Схема ERM-SST-p

ERM-SST-p

Таблица моделей — Регулируемые ручки

Артикул Описание
Вес (г) В корзину
241133-C2 ERM.44 SST-p-M5x12-C2 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 12 11 18 38
241133-C6 ERM.44 SST-p-M5x12-C6 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 12 11 18 38
241133-C8 ERM.44 SST-p-M5x12-C8 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 12 11 18 38
241133-C9 ERM.44 SST-p-M5x12-C9 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 12 11 18 40
241135-C2 ERM.44 SST-p-M5x16-C2 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 16 11 18 40
241135-C6 ERM.44 SST-p-M5x16-C6 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 16 11 18 40
241135-C8 ERM.44 SST-p-M5x16-C8 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 16 11 18 40
241135-C9 ERM.44 SST-p-M5x16-C9 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 16 11 18 40
241137-C2 ERM.44 SST-p-M5x20-C2 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 20 11 18 39
241137-C6 ERM.44 SST-p-M5x20-C6 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 20 11 18 39
241137-C8 ERM.44 SST-p-M5x20-C8 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 20 11 18 39
241137-C9 ERM.44 SST-p-M5x20-C9 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 20 11 18 39
241139-C2 ERM.44 SST-p-M5x25-C2 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 25 11 18 40
241139-C6 ERM.44 SST-p-M5x25-C6 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 25 11 18 40
241139-C8 ERM.44 SST-p-M5x25-C8 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 25 11 18 41
241139-C9 ERM.44 SST-p-M5x25-C9 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 25 11 18 40
241141-C2 ERM.44 SST-p-M5x32-C2 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 32 11 18 41
241141-C6 ERM.44 SST-p-M5x32-C6 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 32 11 18 41
241141-C8 ERM.44 SST-p-M5x32-C8 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 32 11 18 41
241141-C9 ERM.44 SST-p-M5x32-C9 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 32 11 18 42
241143-C2 ERM.44 SST-p-M5x40-C2 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 40 11 18 42
241143-C6 ERM.44 SST-p-M5x40-C6 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 40 11 18 42
241143-C8 ERM.44 SST-p-M5x40-C8 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 40 11 18 42
241143-C9 ERM.44 SST-p-M5x40-C9 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 40 11 18 42
241145-C2 ERM.44 SST-p-M5x50-C2 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 50 11 18 44
241145-C6 ERM.44 SST-p-M5x50-C6 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 50 11 18 43
241145-C8 ERM.44 SST-p-M5x50-C8 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 50 11 18 43
241145-C9 ERM.44 SST-p-M5x50-C9 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 50 11 18 44
241153-C2 ERM.44 SST-p-M6x12-C2 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 12 11 18 39
241153-C6 ERM.44 SST-p-M6x12-C6 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 12 11 18 39
241153-C8 ERM.44 SST-p-M6x12-C8 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 12 11 18 39
241153-C9 ERM.44 SST-p-M6x12-C9 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 12 11 18 39
241155-C2 ERM.44 SST-p-M6x16-C2 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 16 11 18 42
241155-C6 ERM.44 SST-p-M6x16-C6 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 16 11 18 42
241155-C8 ERM.44 SST-p-M6x16-C8 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 16 11 18 42
241155-C9 ERM.44 SST-p-M6x16-C9 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 16 11 18 42
241157-C2 ERM.44 SST-p-M6x20-C2 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 20 11 18 43
241157-C6 ERM.44 SST-p-M6x20-C6 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 20 11 18 41
241157-C8 ERM.44 SST-p-M6x20-C8 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 20 11 18 40
241157-C9 ERM.44 SST-p-M6x20-C9 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 20 11 18 42
241159-C2 ERM.44 SST-p-M6x25-C2 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 25 11 18 42
241159-C6 ERM.44 SST-p-M6x25-C6 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 25 11 18 42
241159-C8 ERM.44 SST-p-M6x25-C8 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 25 11 18 42
241159-C9 ERM.44 SST-p-M6x25-C9 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 25 11 18 42
241161-C2 ERM.44 SST-p-M6x32-C2 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 32 11 18 43
241161-C6 ERM.44 SST-p-M6x32-C6 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 32 11 18 43
241161-C8 ERM.44 SST-p-M6x32-C8 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 32 11 18 43
241161-C9 ERM.44 SST-p-M6x32-C9 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 32 11 18 43
241163-C2 ERM.44 SST-p-M6x40-C2 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 40 11 18 45
241163-C6 ERM.44 SST-p-M6x40-C6 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 40 11 18 44
241163-C8 ERM.44 SST-p-M6x40-C8 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 40 11 18 45
241163-C9 ERM.44 SST-p-M6x40-C9 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 40 11 18 45
241165-C2 ERM.44 SST-p-M6x50-C2 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 50 11 18 45
241165-C6 ERM.44 SST-p-M6x50-C6 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 50 11 18 45
241165-C8 ERM.44 SST-p-M6x50-C8 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 50 11 18 47
241165-C9 ERM.44 SST-p-M6x50-C9 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 50 11 18 47
241235-C2 ERM.63 SST-p-M6x16-C2 63 M6 73.5 18 38 41 31 3.5 27 13.5 16 13.5 24 82
241235-C6 ERM.63 SST-p-M6x16-C6 63 M6 73.5 18 38 41 31 3.5 27 13.5 16 13.5 24 94
241235-C8 ERM.63 SST-p-M6x16-C8 63 M6 73.5 18 38 41 31 3.5 27 13.5 16 13.5 24 79
241235-C9 ERM.63 SST-p-M6x16-C9 63 M6 73.5 18 38 41 31 3.5 27 13.5 16 13.5 24 82
241237-C2 ERM.63 SST-p-M6x20-C2 63 M6 73.5 18 38 41 31 3.5 27 13.5 20 13.5 24 80
241237-C6 ERM.63 SST-p-M6x20-C6 63 M6 73.5 18 38 41 31 3.5 27 13.5 20 13.5 24 80
241237-C8 ERM.63 SST-p-M6x20-C8 63 M6 73.5 18 38 41 31 3.5 27 13.5 20 13.5 24 80
241237-C9 ERM.63 SST-p-M6x20-C9 63 M6 73.5 18 38 41 31 3.5 27 13.5 20 13.5 24 80
241239-C2 ERM.63 SST-p-M6x25-C2 63 M6 73.5 18 38 41 31 3.5 27 13.5 25 13.5 24 85
241239-C6 ERM.63 SST-p-M6x25-C6 63 M6 73.5 18 38 41 31 3.5 27 13.5 25 13.5 24 81
241239-C8 ERM.63 SST-p-M6x25-C8 63 M6 73.5 18 38 41 31 3.5 27 13.5 25 13.5 24 81
241239-C9 ERM.63 SST-p-M6x25-C9 63 M6 73.5 18 38 41 31 3.5 27 13.5 25 13.5 24 83
241241-C2 ERM.63 SST-p-M6x32-C2 63 M6 73.5 18 38 41 31 3.5 27 13.5 32 13.5 24 84
241241-C6 ERM.63 SST-p-M6x32-C6 63 M6 73.5 18 38 41 31 3.5 27 13.5 32 13.5 24 84
241241-C8 ERM.63 SST-p-M6x32-C8 63 M6 73.5 18 38 41 31 3.5 27 13.5 32 13.5 24 84
241241-C9 ERM.63 SST-p-M6x32-C9 63 M6 73.5 18 38 41 31 3.5 27 13.5 32 13.5 24 84
241243-C2 ERM.63 SST-p-M6x40-C2 63 M6 73.5 18 38 41 31 3.5 27 13.5 40 13.5 24 85
241243-C6 ERM.63 SST-p-M6x40-C6 63 M6 73.5 18 38 41 31 3.5 27 13.5 40 13.5 24 84
241243-C8 ERM.63 SST-p-M6x40-C8 63 M6 73.5 18 38 41 31 3.5 27 13.5 40 13.5 24 84
241243-C9 ERM.63 SST-p-M6x40-C9 63 M6 73.5 18 38 41 31 3.5 27 13.5 40 13.5 24 84
241245-C2 ERM.63 SST-p-M6x50-C2 63 M6 73.5 18 38 41 31 3.5 27 13.5 50 13.5 24 88
241245-C6 ERM.63 SST-p-M6x50-C6 63 M6 73.5 18 38 41 31 3.5 27 13.5 50 13.5 24 85
241245-C8 ERM.63 SST-p-M6x50-C8 63 M6 73.5 18 38 41 31 3.5 27 13.5 50 13.5 24 85
241245-C9 ERM.63 SST-p-M6x50-C9 63 M6 73.5 18 38 41 31 3.5 27 13.5 50 13.5 24 87
241247-C2 ERM.63 SST-p-M6x63-C2 63 M6 73.5 18 38 41 31 3.5 27 13.5 63 13.5 24 89
241247-C6 ERM.63 SST-p-M6x63-C6 63 M6 73.5 18 38 41 31 3.5 27 13.5 63 13.5 24 87
241247-C8 ERM.63 SST-p-M6x63-C8 63 M6 73.5 18 38 41 31 3.5 27 13.5 63 13.5 24 87
241247-C9 ERM.63 SST-p-M6x63-C9 63 M6 73.5 18 38 41 31 3.5 27 13.5 63 13.5 24 87
241253-C2 ERM.63 SST-p-M8x16-C2 63 M8 73.5 18 38 41 31 3.5 27 13.5 16 13.5 24 84
241253-C6 ERM.63 SST-p-M8x16-C6 63 M8 73.5 18 38 41 31 3.5 27 13.5 16 13.5 24 82
241253-C8 ERM.63 SST-p-M8x16-C8 63 M8 73.5 18 38 41 31 3.5 27 13.5 16 13.5 24 82
241253-C9 ERM.63 SST-p-M8x16-C9 63 M8 73.5 18 38 41 31 3.5 27 13.5 16 13.5 24 84
241255-C2 ERM.63 SST-p-M8x20-C2 63 M8 73.5 18 38 41 31 3.5 27 13.5 20 13.5 24 85
241255-C6 ERM.63 SST-p-M8x20-C6 63 M8 73.5 18 38 41 31 3.5 27 13.5 20 13.5 24 83
241255-C8 ERM.63 SST-p-M8x20-C8 63 M8 73.5 18 38 41 31 3.5 27 13.5 20 13.5 24 83
241255-C9 ERM.63 SST-p-M8x20-C9 63 M8 73.5 18 38 41 31 3.5 27 13.5 20 13.5 24 85
241257-C2 ERM.63 SST-p-M8x25-C2 63 M8 73.5 18 38 41 31 3.5 27 13.5 25 13.5 24 87
241257-C6 ERM.63 SST-p-M8x25-C6 63 M8 73.5 18 38 41 31 3.5 27 13.5 25 13.5 24 85
241257-C8 ERM.63 SST-p-M8x25-C8 63 M8 73.5 18 38 41 31 3.5 27 13.5 25 13.5 24 85
241257-C9 ERM.63 SST-p-M8x25-C9 63 M8 73.5 18 38 41 31 3.5 27 13.5 25 13.5 24 85
241259-C2 ERM.63 SST-p-M8x32-C2 63 M8 73.5 18 38 41 31 3.5 27 13.5 32 13.5 24 89
241259-C6 ERM.63 SST-p-M8x32-C6 63 M8 73.5 18 38 41 31 3.5 27 13.5 32 13.5 24 89
241259-C8 ERM.63 SST-p-M8x32-C8 63 M8 73.5 18 38 41 31 3.5 27 13.5 32 13.5 24 89
241259-C9 ERM.63 SST-p-M8x32-C9 63 M8 73.5 18 38 41 31 3.5 27 13.5 32 13.5 24 89
241261-C2 ERM.63 SST-p-M8x40-C2 63 M8 73.5 18 38 41 31 3.5 27 13.5 40 13.5 24 90
241261-C6 ERM.63 SST-p-M8x40-C6 63 M8 73.5 18 38 41 31 3.5 27 13.5 40 13.5 24 89
241261-C8 ERM.63 SST-p-M8x40-C8 63 M8 73.5 18 38 41 31 3.5 27 13.5 40 13.5 24 89
241261-C9 ERM.63 SST-p-M8x40-C9 63 M8 73.5 18 38 41 31 3.5 27 13.5 40 13.5 24 91
241263-C2 ERM.63 SST-p-M8x50-C2 63 M8 73.5 18 38 41 31 3.5 27 13.5 50 13.5 24 93
241263-C6 ERM.63 SST-p-M8x50-C6 63 M8 73.5 18 38 41 31 3.5 27 13.5 50 13.5 24 93
241263-C8 ERM.63 SST-p-M8x50-C8 63 M8 73.5 18 38 41 31 3.5 27 13.5 50 13.5 24 92
241263-C9 ERM.63 SST-p-M8x50-C9 63 M8 73.5 18 38 41 31 3.5 27 13.5 50 13.5 24 94
241265-C2 ERM.63 SST-p-M8x63-C2 63 M8 73.5 18 38 41 31 3.5 27 13.5 63 13.5 24 98
241265-C6 ERM.63 SST-p-M8x63-C6 63 M8 73.5 18 38 41 31 3.5 27 13.5 63 13.5 24 98
241265-C8 ERM.63 SST-p-M8x63-C8 63 M8 73.5 18 38 41 31 3.5 27 13.5 63 13.5 24 98
241265-C9 ERM.63 SST-p-M8x63-C9 63 M8 73.5 18 38 41 31 3.5 27 13.5 63 13.5 24 97
241335-C2 ERM.78 SST-p-M8x20-C2 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 20 16 26 142
241335-C6 ERM.78 SST-p-M8x20-C6 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 20 16 26 669
241335-C8 ERM.78 SST-p-M8x20-C8 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 20 16 26 142
241335-C9 ERM.78 SST-p-M8x20-C9 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 20 16 26 151
241337-C2 ERM.78 SST-p-M8x25-C2 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 25 16 26 144
241337-C6 ERM.78 SST-p-M8x25-C6 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 25 16 26 144
241337-C8 ERM.78 SST-p-M8x25-C8 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 25 16 26 144
241337-C9 ERM.78 SST-p-M8x25-C9 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 25 16 26 144
241339-C2 ERM.78 SST-p-M8x32-C2 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 32 16 26 157
241339-C6 ERM.78 SST-p-M8x32-C6 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 32 16 26 157
241339-C8 ERM.78 SST-p-M8x32-C8 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 32 16 26 157
241339-C9 ERM.78 SST-p-M8x32-C9 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 32 16 26 157
241341-C2 ERM.78 SST-p-M8x40-C2 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 40 16 26 149
241341-C6 ERM.78 SST-p-M8x40-C6 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 40 16 26 149
241341-C8 ERM.78 SST-p-M8x40-C8 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 40 16 26 149
241341-C9 ERM.78 SST-p-M8x40-C9 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 40 16 26 155
241343-C2 ERM.78 SST-p-M8x50-C2 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 50 16 26 159
241343-C6 ERM.78 SST-p-M8x50-C6 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 50 16 26 159
241343-C8 ERM.78 SST-p-M8x50-C8 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 50 16 26 159
241343-C9 ERM.78 SST-p-M8x50-C9 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 50 16 26 159
241345-C2 ERM.78 SST-p-M8x63-C2 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 63 16 26 157
241345-C6 ERM.78 SST-p-M8x63-C6 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 63 16 26 157
241345-C8 ERM.78 SST-p-M8x63-C8 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 63 16 26 157
241345-C9 ERM.78 SST-p-M8x63-C9 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 63 16 26 157
241347-C2 ERM.78 SST-p-M8x80-C2 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 80 16 26 168
241347-C6 ERM.78 SST-p-M8x80-C6 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 80 16 26 168
241347-C8 ERM.78 SST-p-M8x80-C8 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 80 16 26 168
241347-C9 ERM.78 SST-p-M8x80-C9 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 80 16 26 168
241353-C2 ERM.78 SST-p-M10x20-C2 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 20 16 26 154
241353-C6 ERM.78 SST-p-M10x20-C6 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 20 16 26 146
241353-C8 ERM.78 SST-p-M10x20-C8 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 20 16 26 146
241353-C9 ERM.78 SST-p-M10x20-C9 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 20 16 26 149
241355-C2 ERM.78 SST-p-M10x25-C2 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 25 16 26 156
241355-C6 ERM.78 SST-p-M10x25-C6 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 25 16 26 156
241355-C8 ERM.78 SST-p-M10x25-C8 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 25 16 26 156
241355-C9 ERM.78 SST-p-M10x25-C9 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 25 16 26 156
241357-C2 ERM.78 SST-p-M10x32-C2 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 32 16 26 160
241357-C6 ERM.78 SST-p-M10x32-C6 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 32 16 26 158
241357-C8 ERM.78 SST-p-M10x32-C8 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 32 16 26 151
241357-C9 ERM.78 SST-p-M10x32-C9 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 32 16 26 151
241359-C2 ERM.78 SST-p-M10x40-C2 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 40 16 26 164
241359-C6 ERM.78 SST-p-M10x40-C6 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 40 16 26 165
241359-C8 ERM.78 SST-p-M10x40-C8 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 40 16 26 156
241359-C9 ERM.78 SST-p-M10x40-C9 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 40 16 26 156
241361-C2 ERM.78 SST-p-M10x50-C2 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 50 16 26 156
241361-C6 ERM.78 SST-p-M10x50-C6 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 50 16 26 156
241361-C8 ERM.78 SST-p-M10x50-C8 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 50 16 26 156
241361-C9 ERM.78 SST-p-M10x50-C9 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 50 16 26 156
241363-C2 ERM.78 SST-p-M10x63-C2 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 63 16 26 168
241363-C6 ERM.78 SST-p-M10x63-C6 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 63 16 26 168
241363-C8 ERM.78 SST-p-M10x63-C8 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 63 16 26 173
241363-C9 ERM.78 SST-p-M10x63-C9 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 63 16 26 168
241365-C2 ERM.78 SST-p-M10x80-C2 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 80 16 26 175
241365-C6 ERM.78 SST-p-M10x80-C6 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 80 16 26 175
241365-C8 ERM.78 SST-p-M10x80-C8 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 80 16 26 184
241365-C9 ERM.78 SST-p-M10x80-C9 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 80 16 26 183
241425-C2 ERM.95 SST-p-M10x20-C2 95 M10 109 25 56 61 43 5 42 19 20 18 28 228
241425-C6 ERM.95 SST-p-M10x20-C6 95 M10 109 25 56 61 43 5 42 19 20 18 28 228
241425-C8 ERM.95 SST-p-M10x20-C8 95 M10 109 25 56 61 43 5 42 19 20 18 28 228
241425-C9 ERM.95 SST-p-M10x20-C9 95 M10 109 25 56 61 43 5 42 19 20 18 28 228
241427-C2 ERM.95 SST-p-M10x25-C2 95 M10 109 25 56 61 43 5 42 19 25 18 28 232
241427-C6 ERM.95 SST-p-M10x25-C6 95 M10 109 25 56 61 43 5 42 19 25 18 28 241
241427-C8 ERM.95 SST-p-M10x25-C8 95 M10 109 25 56 61 43 5 42 19 25 18 28 221
241427-C9 ERM.95 SST-p-M10x25-C9 95 M10 109 25 56 61 43 5 42 19 25 18 28 222
241429-C2 ERM.95 SST-p-M10x32-C2 95 M10 109 25 56 61 43 5 42 19 32 18 28 225
241429-C6 ERM.95 SST-p-M10x32-C6 95 M10 109 25 56 61 43 5 42 19 32 18 28 245
241429-C8 ERM.95 SST-p-M10x32-C8 95 M10 109 25 56 61 43 5 42 19 32 18 28 225
241429-C9 ERM.95 SST-p-M10x32-C9 95 M10 109 25 56 61 43 5 42 19 32 18 28 226
241431-C2 ERM.95 SST-p-M10x40-C2 95 M10 109 25 56 61 43 5 42 19 40 18 28 220
241431-C6 ERM.95 SST-p-M10x40-C6 95 M10 109 25 56 61 43 5 42 19 40 18 28 220
241431-C8 ERM.95 SST-p-M10x40-C8 95 M10 109 25 56 61 43 5 42 19 40 18 28 220
241431-C9 ERM.95 SST-p-M10x40-C9 95 M10 109 25 56 61 43 5 42 19 40 18 28 220
241433-C2 ERM.95 SST-p-M10x50-C2 95 M10 109 25 56 61 43 5 42 19 50 18 28 243
241433-C6 ERM.95 SST-p-M10x50-C6 95 M10 109 25 56 61 43 5 42 19 50 18 28 243
241433-C8 ERM.95 SST-p-M10x50-C8 95 M10 109 25 56 61 43 5 42 19 50 18 28 243
241433-C9 ERM.95 SST-p-M10x50-C9 95 M10 109 25 56 61 43 5 42 19 50 18 28 243
241435-C2 ERM.95 SST-p-M10x63-C2 95 M10 109 25 56 61 43 5 42 19 63 18 28 240
241435-C6 ERM.95 SST-p-M10x63-C6 95 M10 109 25 56 61 43 5 42 19 63 18 28 248
241435-C8 ERM.95 SST-p-M10x63-C8 95 M10 109 25 56 61 43 5 42 19 63 18 28 240
241435-C9 ERM.95 SST-p-M10x63-C9 95 M10 109 25 56 61 43 5 42 19 63 18 28 245
241437-C2 ERM.95 SST-p-M10x80-C2 95 M10 109 25 56 61 43 5 42 19 80 18 28 259
241437-C6 ERM.95 SST-p-M10x80-C6 95 M10 109 25 56 61 43 5 42 19 80 18 28 271
241437-C8 ERM.95 SST-p-M10x80-C8 95 M10 109 25 56 61 43 5 42 19 80 18 28 251
241437-C9 ERM.95 SST-p-M10x80-C9 95 M10 109 25 56 61 43 5 42 19 80 18 28 252
241449-C2 ERM.95 SST-p-M12x20-C2 95 M12 109 25 56 61 43 5 42 19 20 18 28 223
241449-C6 ERM.95 SST-p-M12x20-C6 95 M12 109 25 56 61 43 5 42 19 20 18 28 243
241449-C8 ERM.95 SST-p-M12x20-C8 95 M12 109 25 56 61 43 5 42 19 20 18 28 223
241449-C9 ERM.95 SST-p-M12x20-C9 95 M12 109 25 56 61 43 5 42 19 20 18 28 231
241451-C2 ERM.95 SST-p-M12x25-C2 95 M12 109 25 56 61 43 5 42 19 25 18 28 239
241451-C6 ERM.95 SST-p-M12x25-C6 95 M12 109 25 56 61 43 5 42 19 25 18 28 248
241451-C8 ERM.95 SST-p-M12x25-C8 95 M12 109 25 56 61 43 5 42 19 25 18 28 228
241451-C9 ERM.95 SST-p-M12x25-C9 95 M12 109 25 56 61 43 5 42 19 25 18 28 229
241453-C2 ERM.95 SST-p-M12x32-C2 95 M12 109 25 56 61 43 5 42 19 32 18 28 233
241453-C6 ERM.95 SST-p-M12x32-C6 95 M12 109 25 56 61 43 5 42 19 32 18 28 253
241453-C8 ERM.95 SST-p-M12x32-C8 95 M12 109 25 56 61 43 5 42 19 32 18 28 233
241453-C9 ERM.95 SST-p-M12x32-C9 95 M12 109 25 56 61 43 5 42 19 32 18 28 234
241455-C2 ERM.95 SST-p-M12x40-C2 95 M12 109 25 56 61 43 5 42 19 40 18 28 252
241455-C6 ERM.95 SST-p-M12x40-C6 95 M12 109 25 56 61 43 5 42 19 40 18 28 258
241455-C8 ERM.95 SST-p-M12x40-C8 95 M12 109 25 56 61 43 5 42 19 40 18 28 248
241455-C9 ERM.95 SST-p-M12x40-C9 95 M12 109 25 56 61 43 5 42 19 40 18 28 184
241457-C2 ERM.95 SST-p-M12x50-C2 95 M12 109 25 56 61 43 5 42 19 50 18 28 244
241457-C6 ERM.95 SST-p-M12x50-C6 95 M12 109 25 56 61 43 5 42 19 50 18 28 264
241457-C8 ERM.95 SST-p-M12x50-C8 95 M12 109 25 56 61 43 5 42 19 50 18 28 244
241457-C9 ERM.95 SST-p-M12x50-C9 95 M12 109 25 56 61 43 5 42 19 50 18 28 245
241459-C2 ERM.95 SST-p-M12x63-C2 95 M12 109 25 56 61 43 5 42 19 63 18 28 255
241459-C6 ERM.95 SST-p-M12x63-C6 95 M12 109 25 56 61 43 5 42 19 63 18 28 275
241459-C8 ERM.95 SST-p-M12x63-C8 95 M12 109 25 56 61 43 5 42 19 63 18 28 255
241459-C9 ERM.95 SST-p-M12x63-C9 95 M12 109 25 56 61 43 5 42 19 63 18 28 256
241461-C2 ERM.95 SST-p-M12x80-C2 95 M12 109 25 56 61 43 5 42 19 80 18 28 266
241461-C6 ERM.95 SST-p-M12x80-C6 95 M12 109 25 56 61 43 5 42 19 80 18 28 286
241461-C8 ERM.95 SST-p-M12x80-C8 95 M12 109 25 56 61 43 5 42 19 80 18 28 266
241461-C9 ERM.95 SST-p-M12x80-C9 95 M12 109 25 56 61 43 5 42 19 80 18 28 278
3D-модель Технические данные (PDF)

Основные характеристики

Корпус рычага

Цинковый сплав, литьё под давлением, эпоксидное покрытие, оранжевый, красный, серебристый либо чёрный цвета, матовая отделка.

Стандартные исполнения

  • ERM-A: прижимной элемент из воронёной стали с резьбовым отверстием и фиксирующим винтом. Возвратная пружина из стали.
  • ERM-SST: прижимной элемент из нержавеющей стали AISI 303 с резьбовым отверстием и фиксирующим винтом. Возвратная пружина из нержавеющей стали AISI 301.
  • ERM-p: прижимной элемент из воронёной стали с резьбовым стержнем и фиксирующим винтом. Возвратная пружина из стали.
  • ERM-SST-p: прижимной элемент из нержавеющей стали AISI 303 с резьбовым стержнем и фиксирующим винтом. Возвратная пружина из нержавеющей стали AISI 301.

Стопорный винт с звездообразным углублением под ключ TORX®

Общая информация

Особенности и области применения

Особенно подходит для установки в случаях, когда угол поворота рычага ограничен малым пространством.

Специальные исполнения доступны по запросу

Специальные исполнения доступны по запросу

  • Ручки в различных цветовых исполнениях.
  • Хромированная ручка рычажного типа.
  • Прижимной элемент с отверстием без резьбы.

Инструкции по использованию

Инструкции по использованию

Для срабатывания прижимного элемента поднимите ручку, чтобы разъединить зубчатое зацепление, затем верните её в исходное положение. При отпускании ручки возвратная пружина автоматически входит в зацепление с зубцами.

Если рычаг не может вращаться на 360 °, зажимной элемент можно легко завинтить с помощью винта с головкой с звездообразным углублением (после выключения рычага).

* Зарегистрированный товарный знак компании TEXTRON INC.

Вопрос о продукции

Спросите о серии ERM-SST-p — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

ERS-A — Регулируемые ручки с функцией защиты

ERS-A

Регулируемые ручки с функцией защиты

Нажимные, технополимер

втулка из вороненой стали с глухим резьбовым отверстием.
ERS-B — Регулируемые ручки с функцией защиты

ERS-B

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Латунная втулка, резьбовое отверстие
ERS-p — Регулируемые ручки с функцией защиты

ERS-p

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Стальной резьбовой стержень, покрытый черной оксидной пленкой
ERW-B — Регулируемые ручки

ERW-B

Регулируемые ручки

Плоская ручка, технополимер

Латунная втулка, резьбовое отверстие
ERW-SST — Регулируемые ручки

ERW-SST

Регулируемые ручки

Плоская ручка, технополимер

Втулка из нержавеющей стали, резьбовое отверстие
ERW-SST-p — Регулируемые ручки

ERW-SST-p

Регулируемые ручки

Плоская ручка, технополимер

Резьбовой стержень из нержавеющей стали
ERW-p — Регулируемые ручки

ERW-p

Регулируемые ручки

Плоская ручка, технополимер

Резьбовая шпилька из оцинкованной стали
ERX-AV-B — Регулируемые ручки

ERX-AV-B

Регулируемые ручки

Быстрая сборка, технополимер

Латунная втулка, резьбовое отверстие

Артикул модели

ERM-SST-p — Регулируемые ручки

Чертёж ERM-SST-p
