Серия ERM.
ERM-SST
Регулируемые ручки
Прижимной элемент из цинкового сплава, стали или нержавеющей стали
Зажимной элемент их нержавеющей стали, резьбовое отверстие
Исполнения серии ERM.
ERM-A
Регулируемые ручки
Прижимной элемент из цинкового сплава, стали или нержавеющей стали
ERM-SST
Регулируемые ручки
Прижимной элемент из цинкового сплава, стали или нержавеющей стали
ERM-SST-p
Регулируемые ручки
Прижимной элемент из цинкового сплава, стали или нержавеющей стали
ERM-p
Регулируемые ручки
Прижимной элемент из цинкового сплава, стали или нержавеющей стали
Изображения

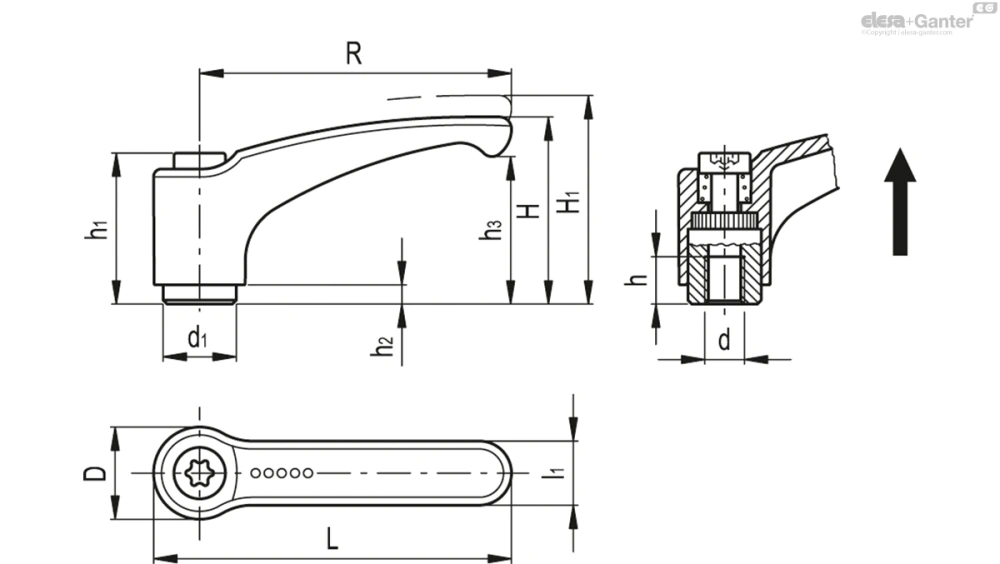

Схемы
ERM-SST
Таблица моделей — Регулируемые ручки
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 241002-C2 | ERM.44 SST-A-M4-C2 | 44 | M4 | 52 | 14.5 | 30 | 33 | 8 | 24.5 | 3.5 | 20.5 | 10 | 11 | 18 | 38 | |
| 241002-C6 | ERM.44 SST-A-M4-C6 | 44 | M4 | 52 | 14.5 | 30 | 33 | 8 | 24.5 | 3.5 | 20.5 | 10 | 11 | 18 | 37 | |
| 241002-C8 | ERM.44 SST-A-M4-C8 | 44 | M4 | 52 | 14.5 | 30 | 33 | 8 | 24.5 | 3.5 | 20.5 | 10 | 11 | 18 | 37 | |
| 241002-C9 | ERM.44 SST-A-M4-C9 | 44 | M4 | 52 | 14.5 | 30 | 33 | 8 | 24.5 | 3.5 | 20.5 | 10 | 11 | 18 | 37 | |
| 241003-C2 | ERM.44 SST-A-M5-C2 | 44 | M5 | 52 | 14.5 | 30 | 33 | 8 | 24.5 | 3.5 | 20.5 | 10 | 11 | 18 | 35 | |
| 241003-C6 | ERM.44 SST-A-M5-C6 | 44 | M5 | 52 | 14.5 | 30 | 33 | 8 | 24.5 | 3.5 | 20.5 | 10 | 11 | 18 | 35 | |
| 241003-C8 | ERM.44 SST-A-M5-C8 | 44 | M5 | 52 | 14.5 | 30 | 33 | 8 | 24.5 | 3.5 | 20.5 | 10 | 11 | 18 | 37 | |
| 241003-C9 | ERM.44 SST-A-M5-C9 | 44 | M5 | 52 | 14.5 | 30 | 33 | 8 | 24.5 | 3.5 | 20.5 | 10 | 11 | 18 | 35 | |
| 241014-C2 | ERM.63 SST-A-M6-C2 | 63 | M6 | 73.5 | 18 | 38 | 41 | 10 | 31 | 3.5 | 27 | 13.5 | 13.5 | 24 | 76 | |
| 241014-C6 | ERM.63 SST-A-M6-C6 | 63 | M6 | 73.5 | 18 | 38 | 41 | 10 | 31 | 3.5 | 27 | 13.5 | 13.5 | 24 | 77 | |
| 241014-C8 | ERM.63 SST-A-M6-C8 | 63 | M6 | 73.5 | 18 | 38 | 41 | 10 | 31 | 3.5 | 27 | 13.5 | 13.5 | 24 | 77 | |
| 241014-C9 | ERM.63 SST-A-M6-C9 | 63 | M6 | 73.5 | 18 | 38 | 41 | 10 | 31 | 3.5 | 27 | 13.5 | 13.5 | 24 | 77 | |
| 241015-C2 | ERM.63 SST-A-M8-C2 | 63 | M8 | 73.5 | 18 | 38 | 41 | 10 | 31 | 3.5 | 27 | 13.5 | 13.5 | 24 | 74 | |
| 241015-C6 | ERM.63 SST-A-M8-C6 | 63 | M8 | 73.5 | 18 | 38 | 41 | 10 | 31 | 3.5 | 27 | 13.5 | 13.5 | 24 | 74 | |
| 241015-C8 | ERM.63 SST-A-M8-C8 | 63 | M8 | 73.5 | 18 | 38 | 41 | 10 | 31 | 3.5 | 27 | 13.5 | 13.5 | 24 | 74 | |
| 241015-C9 | ERM.63 SST-A-M8-C9 | 63 | M8 | 73.5 | 18 | 38 | 41 | 10 | 31 | 3.5 | 27 | 13.5 | 13.5 | 24 | 74 | |
| 241025-C2 | ERM.78 SST-A-M8-C2 | 78 | M8 | 90.5 | 21.5 | 46 | 50 | 14 | 36 | 3.5 | 34.5 | 16 | 16 | 26 | 136 | |
| 241025-C6 | ERM.78 SST-A-M8-C6 | 78 | M8 | 90.5 | 21.5 | 46 | 50 | 14 | 36 | 3.5 | 34.5 | 16 | 16 | 26 | 136 | |
| 241025-C8 | ERM.78 SST-A-M8-C8 | 78 | M8 | 90.5 | 21.5 | 46 | 50 | 14 | 36 | 3.5 | 34.5 | 16 | 16 | 26 | 136 | |
| 241025-C9 | ERM.78 SST-A-M8-C9 | 78 | M8 | 90.5 | 21.5 | 46 | 50 | 14 | 36 | 3.5 | 34.5 | 16 | 16 | 26 | 136 | |
| 241026-C2 | ERM.78 SST-A-M10-C2 | 78 | M10 | 90.5 | 21.5 | 46 | 50 | 14 | 36 | 3.5 | 34.5 | 16 | 16 | 26 | 134 | |
| 241026-C6 | ERM.78 SST-A-M10-C6 | 78 | M10 | 90.5 | 21.5 | 46 | 50 | 14 | 36 | 3.5 | 34.5 | 16 | 16 | 26 | 134 | |
| 241026-C8 | ERM.78 SST-A-M10-C8 | 78 | M10 | 90.5 | 21.5 | 46 | 50 | 14 | 36 | 3.5 | 34.5 | 16 | 16 | 26 | 134 | |
| 241026-C9 | ERM.78 SST-A-M10-C9 | 78 | M10 | 90.5 | 21.5 | 46 | 50 | 14 | 36 | 3.5 | 34.5 | 16 | 16 | 26 | 134 | |
| 241036-C2 | ERM.95 SST-A-M10-C2 | 95 | M10 | 109 | 25 | 56 | 61 | 17 | 43 | 5 | 42 | 19.5 | 18 | 28 | 207 | |
| 241036-C6 | ERM.95 SST-A-M10-C6 | 95 | M10 | 109 | 25 | 56 | 61 | 17 | 43 | 5 | 42 | 19.5 | 18 | 28 | 210 | |
| 241036-C8 | ERM.95 SST-A-M10-C8 | 95 | M10 | 109 | 25 | 56 | 61 | 17 | 43 | 5 | 42 | 19.5 | 18 | 28 | 200 | |
| 241036-C9 | ERM.95 SST-A-M10-C9 | 95 | M10 | 109 | 25 | 56 | 61 | 17 | 43 | 5 | 42 | 19.5 | 18 | 28 | 204 | |
| 241037-C2 | ERM.95 SST-A-M12-C2 | 95 | M12 | 109 | 25 | 56 | 61 | 17 | 43 | 5 | 42 | 19.5 | 18 | 28 | 194 | |
| 241037-C6 | ERM.95 SST-A-M12-C6 | 95 | M12 | 109 | 25 | 56 | 61 | 17 | 43 | 5 | 42 | 19.5 | 18 | 28 | 206 | |
| 241037-C8 | ERM.95 SST-A-M12-C8 | 95 | M12 | 109 | 25 | 56 | 61 | 17 | 43 | 5 | 42 | 19.5 | 18 | 28 | 168 | |
| 241037-C9 | ERM.95 SST-A-M12-C9 | 95 | M12 | 109 | 25 | 56 | 61 | 17 | 43 | 5 | 42 | 19.5 | 18 | 28 | 199 |
Основные характеристики
Корпус рычага
Цинковый сплав, литьё под давлением, эпоксидное покрытие, оранжевый, красный, серебристый либо чёрный цвета, матовая отделка.
Стандартные исполнения
- ERM-A: прижимной элемент из воронёной стали с резьбовым отверстием и фиксирующим винтом. Возвратная пружина из стали.
- ERM-SST: прижимной элемент из нержавеющей стали AISI 303 с резьбовым отверстием и фиксирующим винтом. Возвратная пружина из нержавеющей стали AISI 301.
- ERM-p: прижимной элемент из воронёной стали с резьбовым стержнем и фиксирующим винтом. Возвратная пружина из стали.
- ERM-SST-p: прижимной элемент из нержавеющей стали AISI 303 с резьбовым стержнем и фиксирующим винтом. Возвратная пружина из нержавеющей стали AISI 301.
Стопорный винт с звездообразным углублением под ключ TORX®
Общая информация
Особенности и области применения
Особенно подходит для установки в случаях, когда угол поворота рычага ограничен малым пространством.
Специальные исполнения доступны по запросу
Специальные исполнения доступны по запросу
- Ручки в различных цветовых исполнениях.
- Хромированная ручка рычажного типа.
- Прижимной элемент с отверстием без резьбы.
Инструкции по использованию
Инструкции по использованию
Для срабатывания прижимного элемента поднимите ручку, чтобы разъединить зубчатое зацепление, затем верните её в исходное положение. При отпускании ручки возвратная пружина автоматически входит в зацепление с зубцами.
Если рычаг не может вращаться на 360 °, зажимной элемент можно легко завинтить с помощью винта с головкой с звездообразным углублением (после выключения рычага).
* Зарегистрированный товарный знак компании TEXTRON INC.
