Серия ERM.

ERM-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовой винт

__logo__ERGO__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии ERM.

ERM-A

ERM-A

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали
ERM-SST

ERM-SST

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали
ERM-SST-p

ERM-SST-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали
ERM-p

ERM-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Изображения

ERM-p — Регулируемые ручки ERM-p — Регулируемые ручки ERM-p — Регулируемые ручки ERM-p — Регулируемые ручки ERM-p — Регулируемые ручки

Схемы

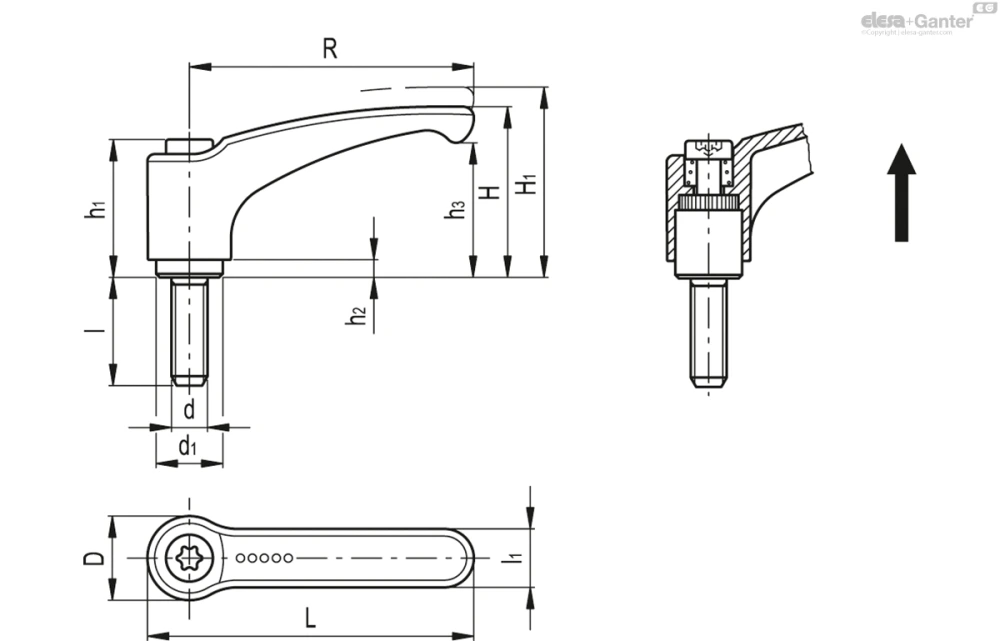

Схема ERM-p

ERM-p

Таблица моделей — Регулируемые ручки

Артикул Описание
Вес (г) В корзину
240103-C2 ERM.44 p-M4x12-C2 44 M4 52 14.5 30 33 24.5 3.5 20.5 10 12 11 18 38
240103-C6 ERM.44 p-M4x12-C6 44 M4 52 14.5 30 33 24.5 3.5 20.5 10 12 11 18 38
240103-C8 ERM.44 p-M4x12-C8 44 M4 52 14.5 30 33 24.5 3.5 20.5 10 12 11 18 38
240103-C9 ERM.44 p-M4x12-C9 44 M4 52 14.5 30 33 24.5 3.5 20.5 10 12 11 18 38
240105-C2 ERM.44 p-M4x16-C2 44 M4 52 14.5 30 33 24.5 3.5 20.5 10 16 11 18 40
240105-C6 ERM.44 p-M4x16-C6 44 M4 52 14.5 30 33 24.5 3.5 20.5 10 16 11 18 38
240105-C8 ERM.44 p-M4x16-C8 44 M4 52 14.5 30 33 24.5 3.5 20.5 10 16 11 18 38
240105-C9 ERM.44 p-M4x16-C9 44 M4 52 14.5 30 33 24.5 3.5 20.5 10 16 11 18 38
240107-C2 ERM.44 p-M4x20-C2 44 M4 52 14.5 30 33 24.5 3.5 20.5 10 20 11 18 38
240107-C6 ERM.44 p-M4x20-C6 44 M4 52 14.5 30 33 24.5 3.5 20.5 10 20 11 18 38
240107-C8 ERM.44 p-M4x20-C8 44 M4 52 14.5 30 33 24.5 3.5 20.5 10 20 11 18 38
240107-C9 ERM.44 p-M4x20-C9 44 M4 52 14.5 30 33 24.5 3.5 20.5 10 20 11 18 38
240109-C2 ERM.44 p-M4x25-C2 44 M4 52 14.5 30 33 24.5 3.5 20.5 10 25 11 18 39
240109-C6 ERM.44 p-M4x25-C6 44 M4 52 14.5 30 33 24.5 3.5 20.5 10 25 11 18 39
240109-C8 ERM.44 p-M4x25-C8 44 M4 52 14.5 30 33 24.5 3.5 20.5 10 25 11 18 39
240109-C9 ERM.44 p-M4x25-C9 44 M4 52 14.5 30 33 24.5 3.5 20.5 10 25 11 18 39
240111-C2 ERM.44 p-M4x32-C2 44 M4 52 14.5 30 33 24.5 3.5 20.5 10 32 11 18 40
240111-C6 ERM.44 p-M4x32-C6 44 M4 52 14.5 30 33 24.5 3.5 20.5 10 32 11 18 39
240111-C8 ERM.44 p-M4x32-C8 44 M4 52 14.5 30 33 24.5 3.5 20.5 10 32 11 18 39
240111-C9 ERM.44 p-M4x32-C9 44 M4 52 14.5 30 33 24.5 3.5 20.5 10 32 11 18 41
240133-C2 ERM.44 p-M5x12-C2 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 12 11 18 38
240133-C6 ERM.44 p-M5x12-C6 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 12 11 18 38
240133-C8 ERM.44 p-M5x12-C8 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 12 11 18 38
240133-C9 ERM.44 p-M5x12-C9 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 12 11 18 38
240135-C2 ERM.44 p-M5x16-C2 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 16 11 18 40
240135-C6 ERM.44 p-M5x16-C6 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 16 11 18 40
240135-C8 ERM.44 p-M5x16-C8 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 16 11 18 40
240135-C9 ERM.44 p-M5x16-C9 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 16 11 18 40
240137-C2 ERM.44 p-M5x20-C2 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 20 11 18 40
240137-C6 ERM.44 p-M5x20-C6 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 20 11 18 39
240137-C8 ERM.44 p-M5x20-C8 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 20 11 18 39
240137-C9 ERM.44 p-M5x20-C9 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 20 11 18 40
240139-C2 ERM.44 p-M5x25-C2 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 25 11 18 41
240139-C6 ERM.44 p-M5x25-C6 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 25 11 18 40
240139-C8 ERM.44 p-M5x25-C8 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 25 11 18 40
240139-C9 ERM.44 p-M5x25-C9 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 25 11 18 41
240141-C2 ERM.44 p-M5x32-C2 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 32 11 18 41
240141-C6 ERM.44 p-M5x32-C6 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 32 11 18 41
240141-C8 ERM.44 p-M5x32-C8 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 32 11 18 41
240141-C9 ERM.44 p-M5x32-C9 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 32 11 18 42
240143-C2 ERM.44 p-M5x40-C2 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 40 11 18 43
240143-C6 ERM.44 p-M5x40-C6 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 40 11 18 42
240143-C8 ERM.44 p-M5x40-C8 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 40 11 18 42
240143-C9 ERM.44 p-M5x40-C9 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 40 11 18 42
240145-C2 ERM.44 p-M5x50-C2 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 50 11 18 43
240145-C6 ERM.44 p-M5x50-C6 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 50 11 18 43
240145-C8 ERM.44 p-M5x50-C8 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 50 11 18 43
240145-C9 ERM.44 p-M5x50-C9 44 M5 52 14.5 30 33 24.5 3.5 20.5 10 50 11 18 44
240153-C2 ERM.44 p-M6x12-C2 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 12 11 18 40
240153-C6 ERM.44 p-M6x12-C6 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 12 11 18 39
240153-C8 ERM.44 p-M6x12-C8 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 12 11 18 39
240153-C9 ERM.44 p-M6x12-C9 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 12 11 18 40
240155-C2 ERM.44 p-M6x16-C2 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 16 11 18 35
240155-C6 ERM.44 p-M6x16-C6 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 16 11 18 35
240155-C8 ERM.44 p-M6x16-C8 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 16 11 18 35
240155-C9 ERM.44 p-M6x16-C9 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 16 11 18 35
240157-C2 ERM.44 p-M6x20-C2 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 20 11 18 44
240157-C6 ERM.44 p-M6x20-C6 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 20 11 18 42
240157-C8 ERM.44 p-M6x20-C8 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 20 11 18 42
240157-C9 ERM.44 p-M6x20-C9 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 20 11 18 43
240159-C2 ERM.44 p-M6x25-C2 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 25 11 18 42
240159-C6 ERM.44 p-M6x25-C6 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 25 11 18 42
240159-C8 ERM.44 p-M6x25-C8 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 25 11 18 42
240159-C9 ERM.44 p-M6x25-C9 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 25 11 18 42
240161-C2 ERM.44 p-M6x32-C2 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 32 11 18 43
240161-C6 ERM.44 p-M6x32-C6 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 32 11 18 43
240161-C8 ERM.44 p-M6x32-C8 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 32 11 18 43
240161-C9 ERM.44 p-M6x32-C9 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 32 11 18 43
240163-C2 ERM.44 p-M6x40-C2 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 40 11 18 45
240163-C6 ERM.44 p-M6x40-C6 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 40 11 18 44
240163-C8 ERM.44 p-M6x40-C8 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 40 11 18 44
240163-C9 ERM.44 p-M6x40-C9 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 40 11 18 45
240165-C2 ERM.44 p-M6x50-C2 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 50 11 18 46
240165-C6 ERM.44 p-M6x50-C6 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 50 11 18 46
240165-C8 ERM.44 p-M6x50-C8 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 50 11 18 46
240165-C9 ERM.44 p-M6x50-C9 44 M6 52 14.5 30 33 24.5 3.5 20.5 10 50 11 18 46
240233-C2 ERM.63 p-M6x12-C2 63 M6 73.5 18 38 41 31 3.5 27 13.5 12 13.5 24 78
240233-C6 ERM.63 p-M6x12-C6 63 M6 73.5 18 38 41 31 3.5 27 13.5 12 13.5 24 78
240233-C8 ERM.63 p-M6x12-C8 63 M6 73.5 18 38 41 31 3.5 27 13.5 12 13.5 24 78
240233-C9 ERM.63 p-M6x12-C9 63 M6 73.5 18 38 41 31 3.5 27 13.5 12 13.5 24 78
240235-C2 ERM.63 p-M6x16-C2 63 M6 73.5 18 38 41 31 3.5 27 13.5 16 13.5 24 81
240235-C6 ERM.63 p-M6x16-C6 63 M6 73.5 18 38 41 31 3.5 27 13.5 16 13.5 24 79
240235-C8 ERM.63 p-M6x16-C8 63 M6 73.5 18 38 41 31 3.5 27 13.5 16 13.5 24 79
240235-C9 ERM.63 p-M6x16-C9 63 M6 73.5 18 38 41 31 3.5 27 13.5 16 13.5 24 79
240237-C2 ERM.63 p-M6x20-C2 63 M6 73.5 18 38 41 31 3.5 27 13.5 20 13.5 24 82
240237-C6 ERM.63 p-M6x20-C6 63 M6 73.5 18 38 41 31 3.5 27 13.5 20 13.5 24 82
240237-C8 ERM.63 p-M6x20-C8 63 M6 73.5 18 38 41 31 3.5 27 13.5 20 13.5 24 82
240237-C9 ERM.63 p-M6x20-C9 63 M6 73.5 18 38 41 31 3.5 27 13.5 20 13.5 24 82
240239-C2 ERM.63 p-M6x25-C2 63 M6 73.5 18 38 41 31 3.5 27 13.5 25 13.5 24 82
240239-C6 ERM.63 p-M6x25-C6 63 M6 73.5 18 38 41 31 3.5 27 13.5 25 13.5 24 82
240239-C8 ERM.63 p-M6x25-C8 63 M6 73.5 18 38 41 31 3.5 27 13.5 25 13.5 24 82
240239-C9 ERM.63 p-M6x25-C9 63 M6 73.5 18 38 41 31 3.5 27 13.5 25 13.5 24 82
240241-C2 ERM.63 p-M6x32-C2 63 M6 73.5 18 38 41 31 3.5 27 13.5 32 13.5 24 84
240241-C6 ERM.63 p-M6x32-C6 63 M6 73.5 18 38 41 31 3.5 27 13.5 32 13.5 24 84
240241-C8 ERM.63 p-M6x32-C8 63 M6 73.5 18 38 41 31 3.5 27 13.5 32 13.5 24 84
240241-C9 ERM.63 p-M6x32-C9 63 M6 73.5 18 38 41 31 3.5 27 13.5 32 13.5 24 84
240243-C2 ERM.63 p-M6x40-C2 63 M6 73.5 18 38 41 31 3.5 27 13.5 40 13.5 24 85
240243-C6 ERM.63 p-M6x40-C6 63 M6 73.5 18 38 41 31 3.5 27 13.5 40 13.5 24 85
240243-C8 ERM.63 p-M6x40-C8 63 M6 73.5 18 38 41 31 3.5 27 13.5 40 13.5 24 84
240243-C9 ERM.63 p-M6x40-C9 63 M6 73.5 18 38 41 31 3.5 27 13.5 40 13.5 24 85
240245-C2 ERM.63 p-M6x50-C2 63 M6 73.5 18 38 41 31 3.5 27 13.5 50 13.5 24 87
240245-C6 ERM.63 p-M6x50-C6 63 M6 73.5 18 38 41 31 3.5 27 13.5 50 13.5 24 87
240245-C8 ERM.63 p-M6x50-C8 63 M6 73.5 18 38 41 31 3.5 27 13.5 50 13.5 24 87
240245-C9 ERM.63 p-M6x50-C9 63 M6 73.5 18 38 41 31 3.5 27 13.5 50 13.5 24 87
240247-C2 ERM.63 p-M6x63-C2 63 M6 73.5 18 38 41 31 3.5 27 13.5 63 13.5 24 90
240247-C6 ERM.63 p-M6x63-C6 63 M6 73.5 18 38 41 31 3.5 27 13.5 63 13.5 24 87
240247-C8 ERM.63 p-M6x63-C8 63 M6 73.5 18 38 41 31 3.5 27 13.5 63 13.5 24 94
240247-C9 ERM.63 p-M6x63-C9 63 M6 73.5 18 38 41 31 3.5 27 13.5 63 13.5 24 89
240251-C2 ERM.63 p-M8x12-C2 63 M8 73.5 18 38 41 31 3.5 27 13.5 12 13.5 24 81
240251-C6 ERM.63 p-M8x12-C6 63 M8 73.5 18 38 41 31 3.5 27 13.5 12 13.5 24 81
240251-C8 ERM.63 p-M8x12-C8 63 M8 73.5 18 38 41 31 3.5 27 13.5 12 13.5 24 81
240251-C9 ERM.63 p-M8x12-C9 63 M8 73.5 18 38 41 31 3.5 27 13.5 12 13.5 24 83
240253-C2 ERM.63 p-M8x16-C2 63 M8 73.5 18 38 41 31 3.5 27 13.5 16 13.5 24 83
240253-C6 ERM.63 p-M8x16-C6 63 M8 73.5 18 38 41 31 3.5 27 13.5 16 13.5 24 83
240253-C8 ERM.63 p-M8x16-C8 63 M8 73.5 18 38 41 31 3.5 27 13.5 16 13.5 24 83
240253-C9 ERM.63 p-M8x16-C9 63 M8 73.5 18 38 41 31 3.5 27 13.5 16 13.5 24 83
240255-C2 ERM.63 p-M8x20-C2 63 M8 73.5 18 38 41 31 3.5 27 13.5 20 13.5 24 85
240255-C6 ERM.63 p-M8x20-C6 63 M8 73.5 18 38 41 31 3.5 27 13.5 20 13.5 24 85
240255-C8 ERM.63 p-M8x20-C8 63 M8 73.5 18 38 41 31 3.5 27 13.5 20 13.5 24 85
240255-C9 ERM.63 p-M8x20-C9 63 M8 73.5 18 38 41 31 3.5 27 13.5 20 13.5 24 85
240257-C2 ERM.63 p-M8x25-C2 63 M8 73.5 18 38 41 31 3.5 27 13.5 25 13.5 24 86
240257-C6 ERM.63 p-M8x25-C6 63 M8 73.5 18 38 41 31 3.5 27 13.5 25 13.5 24 86
240257-C8 ERM.63 p-M8x25-C8 63 M8 73.5 18 38 41 31 3.5 27 13.5 25 13.5 24 86
240257-C9 ERM.63 p-M8x25-C9 63 M8 73.5 18 38 41 31 3.5 27 13.5 25 13.5 24 86
240259-C2 ERM.63 p-M8x32-C2 63 M8 73.5 18 38 41 31 3.5 27 13.5 32 13.5 24 90
240259-C6 ERM.63 p-M8x32-C6 63 M8 73.5 18 38 41 31 3.5 27 13.5 32 13.5 24 88
240259-C8 ERM.63 p-M8x32-C8 63 M8 73.5 18 38 41 31 3.5 27 13.5 32 13.5 24 90
240259-C9 ERM.63 p-M8x32-C9 63 M8 73.5 18 38 41 31 3.5 27 13.5 32 13.5 24 90
240261-C2 ERM.63 p-M8x40-C2 63 M8 73.5 18 38 41 31 3.5 27 13.5 40 13.5 24 90
240261-C6 ERM.63 p-M8x40-C6 63 M8 73.5 18 38 41 31 3.5 27 13.5 40 13.5 24 90
240261-C8 ERM.63 p-M8x40-C8 63 M8 73.5 18 38 41 31 3.5 27 13.5 40 13.5 24 90
240261-C9 ERM.63 p-M8x40-C9 63 M8 73.5 18 38 41 31 3.5 27 13.5 40 13.5 24 90
240263-C2 ERM.63 p-M8x50-C2 63 M8 73.5 18 38 41 31 3.5 27 13.5 50 13.5 24 95
240263-C6 ERM.63 p-M8x50-C6 63 M8 73.5 18 38 41 31 3.5 27 13.5 50 13.5 24 94
240263-C8 ERM.63 p-M8x50-C8 63 M8 73.5 18 38 41 31 3.5 27 13.5 50 13.5 24 95
240263-C9 ERM.63 p-M8x50-C9 63 M8 73.5 18 38 41 31 3.5 27 13.5 50 13.5 24 95
240265-C2 ERM.63 p-M8x63-C2 63 M8 73.5 18 38 41 31 3.5 27 13.5 63 13.5 24 98
240265-C6 ERM.63 p-M8x63-C6 63 M8 73.5 18 38 41 31 3.5 27 13.5 63 13.5 24 98
240265-C8 ERM.63 p-M8x63-C8 63 M8 73.5 18 38 41 31 3.5 27 13.5 63 13.5 24 98
240265-C9 ERM.63 p-M8x63-C9 63 M8 73.5 18 38 41 31 3.5 27 13.5 63 13.5 24 98
240273-C2 ERM.63 p-M10x20-C2 63 M10 73.5 18 38 41 31 3.5 27 13.5 20 13.5 24 88
240273-C6 ERM.63 p-M10x20-C6 63 M10 73.5 18 38 41 31 3.5 27 13.5 20 13.5 24 86
240273-C8 ERM.63 p-M10x20-C8 63 M10 73.5 18 38 41 31 3.5 27 13.5 20 13.5 24 86
240273-C9 ERM.63 p-M10x20-C9 63 M10 73.5 18 38 41 31 3.5 27 13.5 20 13.5 24 88
240275-C2 ERM.63 p-M10x25-C2 63 M10 73.5 18 38 41 31 3.5 27 13.5 25 13.5 24 91
240275-C6 ERM.63 p-M10x25-C6 63 M10 73.5 18 38 41 31 3.5 27 13.5 25 13.5 24 91
240275-C8 ERM.63 p-M10x25-C8 63 M10 73.5 18 38 41 31 3.5 27 13.5 25 13.5 24 91
240275-C9 ERM.63 p-M10x25-C9 63 M10 73.5 18 38 41 31 3.5 27 13.5 25 13.5 24 91
240277-C2 ERM.63 p-M10x32-C2 63 M10 73.5 18 38 41 31 3.5 27 13.5 32 13.5 24 94
240277-C6 ERM.63 p-M10x32-C6 63 M10 73.5 18 38 41 31 3.5 27 13.5 32 13.5 24 94
240277-C8 ERM.63 p-M10x32-C8 63 M10 73.5 18 38 41 31 3.5 27 13.5 32 13.5 24 94
240277-C9 ERM.63 p-M10x32-C9 63 M10 73.5 18 38 41 31 3.5 27 13.5 32 13.5 24 94
240279-C2 ERM.63 p-M10x40-C2 63 M10 73.5 18 38 41 31 3.5 27 13.5 40 13.5 24 98
240279-C6 ERM.63 p-M10x40-C6 63 M10 73.5 18 38 41 31 3.5 27 13.5 40 13.5 24 95
240279-C8 ERM.63 p-M10x40-C8 63 M10 73.5 18 38 41 31 3.5 27 13.5 40 13.5 24 95
240279-C9 ERM.63 p-M10x40-C9 63 M10 73.5 18 38 41 31 3.5 27 13.5 40 13.5 24 98
240281-C2 ERM.63 p-M10x50-C2 63 M10 73.5 18 38 41 31 3.5 27 13.5 50 13.5 24 100
240281-C6 ERM.63 p-M10x50-C6 63 M10 73.5 18 38 41 31 3.5 27 13.5 50 13.5 24 100
240281-C8 ERM.63 p-M10x50-C8 63 M10 73.5 18 38 41 31 3.5 27 13.5 50 13.5 24 100
240281-C9 ERM.63 p-M10x50-C9 63 M10 73.5 18 38 41 31 3.5 27 13.5 50 13.5 24 103
240283-C2 ERM.63 p-M10x63-C2 63 M10 73.5 18 38 41 31 3.5 27 13.5 63 13.5 24 107
240283-C6 ERM.63 p-M10x63-C6 63 M10 73.5 18 38 41 31 3.5 27 13.5 63 13.5 24 107
240283-C8 ERM.63 p-M10x63-C8 63 M10 73.5 18 38 41 31 3.5 27 13.5 63 13.5 24 107
240283-C9 ERM.63 p-M10x63-C9 63 M10 73.5 18 38 41 31 3.5 27 13.5 63 13.5 24 110
240285-C2 ERM.63 p-M10x80-C2 63 M10 73.5 18 38 41 31 3.5 27 13.5 80 13.5 24 119
240285-C6 ERM.63 p-M10x80-C6 63 M10 73.5 18 38 41 31 3.5 27 13.5 80 13.5 24 118
240285-C8 ERM.63 p-M10x80-C8 63 M10 73.5 18 38 41 31 3.5 27 13.5 80 13.5 24 127
240285-C9 ERM.63 p-M10x80-C9 63 M10 73.5 18 38 41 31 3.5 27 13.5 80 13.5 24 118
240333-C2 ERM.78 p-M8x16-C2 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 16 16 26 147
240333-C6 ERM.78 p-M8x16-C6 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 16 16 26 148
240333-C8 ERM.78 p-M8x16-C8 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 16 16 26 147
240333-C9 ERM.78 p-M8x16-C9 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 16 16 26 140
240335-C2 ERM.78 p-M8x20-C2 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 20 16 26 149
240335-C6 ERM.78 p-M8x20-C6 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 20 16 26 141
240335-C8 ERM.78 p-M8x20-C8 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 20 16 26 141
240335-C9 ERM.78 p-M8x20-C9 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 20 16 26 141
240337-C2 ERM.78 p-M8x25-C2 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 25 16 26 151
240337-C6 ERM.78 p-M8x25-C6 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 25 16 26 151
240337-C8 ERM.78 p-M8x25-C8 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 25 16 26 151
240337-C9 ERM.78 p-M8x25-C9 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 25 16 26 151
240339-C2 ERM.78 p-M8x32-C2 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 32 16 26 151
240339-C6 ERM.78 p-M8x32-C6 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 32 16 26 145
240339-C8 ERM.78 p-M8x32-C8 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 32 16 26 145
240339-C9 ERM.78 p-M8x32-C9 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 32 16 26 145
240341-C2 ERM.78 p-M8x40-C2 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 40 16 26 159
240341-C6 ERM.78 p-M8x40-C6 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 40 16 26 155
240341-C8 ERM.78 p-M8x40-C8 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 40 16 26 149
240341-C9 ERM.78 p-M8x40-C9 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 40 16 26 154
240343-C2 ERM.78 p-M8x50-C2 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 50 16 26 152
240343-C6 ERM.78 p-M8x50-C6 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 50 16 26 152
240343-C8 ERM.78 p-M8x50-C8 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 50 16 26 152
240343-C9 ERM.78 p-M8x50-C9 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 50 16 26 158
240345-C2 ERM.78 p-M8x63-C2 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 63 16 26 163
240345-C6 ERM.78 p-M8x63-C6 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 63 16 26 163
240345-C8 ERM.78 p-M8x63-C8 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 63 16 26 159
240345-C9 ERM.78 p-M8x63-C9 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 63 16 26 163
240347-C2 ERM.78 p-M8x80-C2 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 80 16 26 161
240347-C6 ERM.78 p-M8x80-C6 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 80 16 26 161
240347-C8 ERM.78 p-M8x80-C8 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 80 16 26 169
240347-C9 ERM.78 p-M8x80-C9 78 M8 90.5 21.5 46 50 36 3.5 34.5 16 80 16 26 168
240351-C2 ERM.78 p-M10x16-C2 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 16 16 26 153
240351-C6 ERM.78 p-M10x16-C6 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 16 16 26 144
240351-C8 ERM.78 p-M10x16-C8 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 16 16 26 144
240351-C9 ERM.78 p-M10x16-C9 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 16 16 26 144
240353-C2 ERM.78 p-M10x20-C2 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 20 16 26 154
240353-C6 ERM.78 p-M10x20-C6 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 20 16 26 154
240353-C8 ERM.78 p-M10x20-C8 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 20 16 26 154
240353-C9 ERM.78 p-M10x20-C9 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 20 16 26 154
240355-C2 ERM.78 p-M10x25-C2 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 25 16 26 148
240355-C6 ERM.78 p-M10x25-C6 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 25 16 26 148
240355-C8 ERM.78 p-M10x25-C8 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 25 16 26 148
240355-C9 ERM.78 p-M10x25-C9 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 25 16 26 155
240357-C2 ERM.78 p-M10x32-C2 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 32 16 26 158
240357-C6 ERM.78 p-M10x32-C6 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 32 16 26 151
240357-C8 ERM.78 p-M10x32-C8 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 32 16 26 151
240357-C9 ERM.78 p-M10x32-C9 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 32 16 26 157
240359-C2 ERM.78 p-M10x40-C2 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 40 16 26 165
240359-C6 ERM.78 p-M10x40-C6 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 40 16 26 165
240359-C8 ERM.78 p-M10x40-C8 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 40 16 26 165
240359-C9 ERM.78 p-M10x40-C9 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 40 16 26 165
240361-C2 ERM.78 p-M10x50-C2 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 50 16 26 170
240361-C6 ERM.78 p-M10x50-C6 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 50 16 26 170
240361-C8 ERM.78 p-M10x50-C8 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 50 16 26 169
240361-C9 ERM.78 p-M10x50-C9 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 50 16 26 170
240363-C2 ERM.78 p-M10x63-C2 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 63 16 26 169
240363-C6 ERM.78 p-M10x63-C6 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 63 16 26 172
240363-C8 ERM.78 p-M10x63-C8 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 63 16 26 166
240363-C9 ERM.78 p-M10x63-C9 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 63 16 26 170
240365-C2 ERM.78 p-M10x80-C2 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 80 16 26 184
240365-C6 ERM.78 p-M10x80-C6 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 80 16 26 184
240365-C8 ERM.78 p-M10x80-C8 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 80 16 26 184
240365-C9 ERM.78 p-M10x80-C9 78 M10 90.5 21.5 46 50 36 3.5 34.5 16 80 16 26 184
240373-C2 ERM.78 p-M12x25-C2 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 25 16 26 154
240373-C6 ERM.78 p-M12x25-C6 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 25 16 26 154
240373-C8 ERM.78 p-M12x25-C8 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 25 16 26 154
240373-C9 ERM.78 p-M12x25-C9 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 25 16 26 160
240375-C2 ERM.78 p-M12x32-C2 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 32 16 26 159
240375-C6 ERM.78 p-M12x32-C6 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 32 16 26 159
240375-C8 ERM.78 p-M12x32-C8 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 32 16 26 159
240375-C9 ERM.78 p-M12x32-C9 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 32 16 26 165
240377-C2 ERM.78 p-M12x40-C2 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 40 16 26 174
240377-C6 ERM.78 p-M12x40-C6 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 40 16 26 165
240377-C8 ERM.78 p-M12x40-C8 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 40 16 26 165
240377-C9 ERM.78 p-M12x40-C9 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 40 16 26 170
240379-C2 ERM.78 p-M12x50-C2 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 50 16 26 178
240379-C6 ERM.78 p-M12x50-C6 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 50 16 26 172
240379-C8 ERM.78 p-M12x50-C8 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 50 16 26 172
240379-C9 ERM.78 p-M12x50-C9 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 50 16 26 172
240381-C2 ERM.78 p-M12x63-C2 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 63 16 26 187
240381-C6 ERM.78 p-M12x63-C6 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 63 16 26 180
240381-C8 ERM.78 p-M12x63-C8 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 63 16 26 180
240381-C9 ERM.78 p-M12x63-C9 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 63 16 26 180
240383-C2 ERM.78 p-M12x80-C2 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 80 16 26 202
240383-C6 ERM.78 p-M12x80-C6 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 80 16 26 202
240383-C8 ERM.78 p-M12x80-C8 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 80 16 26 202
240383-C9 ERM.78 p-M12x80-C9 78 M12 90.5 21.5 46 50 36 3.5 34.5 16 80 16 26 202
240423-C2 ERM.95 p-M10x16-C2 95 M10 109 25 56 61 43 5 42 19 16 18 28 215
240423-C6 ERM.95 p-M10x16-C6 95 M10 109 25 56 61 43 5 42 19 16 18 28 215
240423-C8 ERM.95 p-M10x16-C8 95 M10 109 25 56 61 43 5 42 19 16 18 28 215
240423-C9 ERM.95 p-M10x16-C9 95 M10 109 25 56 61 43 5 42 19 16 18 28 215
240425-C2 ERM.95 p-M10x20-C2 95 M10 109 25 56 61 43 5 42 19 20 18 28 218
240425-C6 ERM.95 p-M10x20-C6 95 M10 109 25 56 61 43 5 42 19 20 18 28 218
240425-C8 ERM.95 p-M10x20-C8 95 M10 109 25 56 61 43 5 42 19 20 18 28 218
240425-C9 ERM.95 p-M10x20-C9 95 M10 109 25 56 61 43 5 42 19 20 18 28 218
240427-C2 ERM.95 p-M10x25-C2 95 M10 109 25 56 61 43 5 42 19 25 18 28 221
240427-C6 ERM.95 p-M10x25-C6 95 M10 109 25 56 61 43 5 42 19 25 18 28 221
240427-C8 ERM.95 p-M10x25-C8 95 M10 109 25 56 61 43 5 42 19 25 18 28 221
240427-C9 ERM.95 p-M10x25-C9 95 M10 109 25 56 61 43 5 42 19 25 18 28 232
240429-C2 ERM.95 p-M10x32-C2 95 M10 109 25 56 61 43 5 42 19 32 18 28 234
240429-C6 ERM.95 p-M10x32-C6 95 M10 109 25 56 61 43 5 42 19 32 18 28 234
240429-C8 ERM.95 p-M10x32-C8 95 M10 109 25 56 61 43 5 42 19 32 18 28 225
240429-C9 ERM.95 p-M10x32-C9 95 M10 109 25 56 61 43 5 42 19 32 18 28 233
240431-C2 ERM.95 p-M10x40-C2 95 M10 109 25 56 61 43 5 42 19 40 18 28 229
240431-C6 ERM.95 p-M10x40-C6 95 M10 109 25 56 61 43 5 42 19 40 18 28 229
240431-C8 ERM.95 p-M10x40-C8 95 M10 109 25 56 61 43 5 42 19 40 18 28 229
240431-C9 ERM.95 p-M10x40-C9 95 M10 109 25 56 61 43 5 42 19 40 18 28 238
240433-C2 ERM.95 p-M10x50-C2 95 M10 109 25 56 61 43 5 42 19 50 18 28 235
240433-C6 ERM.95 p-M10x50-C6 95 M10 109 25 56 61 43 5 42 19 50 18 28 235
240433-C8 ERM.95 p-M10x50-C8 95 M10 109 25 56 61 43 5 42 19 50 18 28 235
240433-C9 ERM.95 p-M10x50-C9 95 M10 109 25 56 61 43 5 42 19 50 18 28 240
240435-C2 ERM.95 p-M10x63-C2 95 M10 109 25 56 61 43 5 42 19 63 18 28 249
240435-C6 ERM.95 p-M10x63-C6 95 M10 109 25 56 61 43 5 42 19 63 18 28 249
240435-C8 ERM.95 p-M10x63-C8 95 M10 109 25 56 61 43 5 42 19 63 18 28 249
240435-C9 ERM.95 p-M10x63-C9 95 M10 109 25 56 61 43 5 42 19 63 18 28 249
240437-C2 ERM.95 p-M10x80-C2 95 M10 109 25 56 61 43 5 42 19 80 18 28 251
240437-C6 ERM.95 p-M10x80-C6 95 M10 109 25 56 61 43 5 42 19 80 18 28 251
240437-C8 ERM.95 p-M10x80-C8 95 M10 109 25 56 61 43 5 42 19 80 18 28 251
240437-C9 ERM.95 p-M10x80-C9 95 M10 109 25 56 61 43 5 42 19 80 18 28 259
240447-C2 ERM.95 p-M12x16-C2 95 M12 109 25 56 61 43 5 42 19 16 18 28 222
240447-C6 ERM.95 p-M12x16-C6 95 M12 109 25 56 61 43 5 42 19 16 18 28 222
240447-C8 ERM.95 p-M12x16-C8 95 M12 109 25 56 61 43 5 42 19 16 18 28 222
240447-C9 ERM.95 p-M12x16-C9 95 M12 109 25 56 61 43 5 42 19 16 18 28 230
240449-C2 ERM.95 p-M12x20-C2 95 M12 109 25 56 61 43 5 42 19 20 18 28 223
240449-C6 ERM.95 p-M12x20-C6 95 M12 109 25 56 61 43 5 42 19 20 18 28 223
240449-C8 ERM.95 p-M12x20-C8 95 M12 109 25 56 61 43 5 42 19 20 18 28 223
240449-C9 ERM.95 p-M12x20-C9 95 M12 109 25 56 61 43 5 42 19 20 18 28 233
240451-C2 ERM.95 p-M12x25-C2 95 M12 109 25 56 61 43 5 42 19 25 18 28 228
240451-C6 ERM.95 p-M12x25-C6 95 M12 109 25 56 61 43 5 42 19 25 18 28 228
240451-C8 ERM.95 p-M12x25-C8 95 M12 109 25 56 61 43 5 42 19 25 18 28 228
240451-C9 ERM.95 p-M12x25-C9 95 M12 109 25 56 61 43 5 42 19 25 18 28 238
240453-C2 ERM.95 p-M12x32-C2 95 M12 109 25 56 61 43 5 42 19 32 18 28 241
240453-C6 ERM.95 p-M12x32-C6 95 M12 109 25 56 61 43 5 42 19 32 18 28 232
240453-C8 ERM.95 p-M12x32-C8 95 M12 109 25 56 61 43 5 42 19 32 18 28 232
240453-C9 ERM.95 p-M12x32-C9 95 M12 109 25 56 61 43 5 42 19 32 18 28 239
240455-C2 ERM.95 p-M12x40-C2 95 M12 109 25 56 61 43 5 42 19 40 18 28 239
240455-C6 ERM.95 p-M12x40-C6 95 M12 109 25 56 61 43 5 42 19 40 18 28 239
240455-C8 ERM.95 p-M12x40-C8 95 M12 109 25 56 61 43 5 42 19 40 18 28 239
240455-C9 ERM.95 p-M12x40-C9 95 M12 109 25 56 61 43 5 42 19 40 18 28 239
240457-C2 ERM.95 p-M12x50-C2 95 M12 109 25 56 61 43 5 42 19 50 18 28 250
240457-C6 ERM.95 p-M12x50-C6 95 M12 109 25 56 61 43 5 42 19 50 18 28 250
240457-C8 ERM.95 p-M12x50-C8 95 M12 109 25 56 61 43 5 42 19 50 18 28 250
240457-C9 ERM.95 p-M12x50-C9 95 M12 109 25 56 61 43 5 42 19 50 18 28 250
240459-C2 ERM.95 p-M12x63-C2 95 M12 109 25 56 61 43 5 42 19 63 18 28 254
240459-C6 ERM.95 p-M12x63-C6 95 M12 109 25 56 61 43 5 42 19 63 18 28 254
240459-C8 ERM.95 p-M12x63-C8 95 M12 109 25 56 61 43 5 42 19 63 18 28 254
240459-C9 ERM.95 p-M12x63-C9 95 M12 109 25 56 61 43 5 42 19 63 18 28 264
240461-C2 ERM.95 p-M12x80-C2 95 M12 109 25 56 61 43 5 42 19 80 18 28 265
240461-C6 ERM.95 p-M12x80-C6 95 M12 109 25 56 61 43 5 42 19 80 18 28 274
240461-C8 ERM.95 p-M12x80-C8 95 M12 109 25 56 61 43 5 42 19 80 18 28 265
240461-C9 ERM.95 p-M12x80-C9 95 M12 109 25 56 61 43 5 42 19 80 18 28 267
240473-C2 ERM.95 p-M16x25-C2 95 M16 109 25 56 61 43 5 42 19 25 18 28 251
240473-C6 ERM.95 p-M16x25-C6 95 M16 109 25 56 61 43 5 42 19 25 18 28 251
240473-C8 ERM.95 p-M16x25-C8 95 M16 109 25 56 61 43 5 42 19 25 18 28 251
240473-C9 ERM.95 p-M16x25-C9 95 M16 109 25 56 61 43 5 42 19 25 18 28 251
240475-C2 ERM.95 p-M16x32-C2 95 M16 109 25 56 61 43 5 42 19 32 18 28 250
240475-C6 ERM.95 p-M16x32-C6 95 M16 109 25 56 61 43 5 42 19 32 18 28 250
240475-C8 ERM.95 p-M16x32-C8 95 M16 109 25 56 61 43 5 42 19 32 18 28 250
240475-C9 ERM.95 p-M16x32-C9 95 M16 109 25 56 61 43 5 42 19 32 18 28 250
240477-C2 ERM.95 p-M16x40-C2 95 M16 109 25 56 61 43 5 42 19 40 18 28 261
240477-C6 ERM.95 p-M16x40-C6 95 M16 109 25 56 61 43 5 42 19 40 18 28 261
240477-C8 ERM.95 p-M16x40-C8 95 M16 109 25 56 61 43 5 42 19 40 18 28 261
240477-C9 ERM.95 p-M16x40-C9 95 M16 109 25 56 61 43 5 42 19 40 18 28 271
240479-C2 ERM.95 p-M16x50-C2 95 M16 109 25 56 61 43 5 42 19 50 18 28 285
240479-C6 ERM.95 p-M16x50-C6 95 M16 109 25 56 61 43 5 42 19 50 18 28 275
240479-C8 ERM.95 p-M16x50-C8 95 M16 109 25 56 61 43 5 42 19 50 18 28 275
240479-C9 ERM.95 p-M16x50-C9 95 M16 109 25 56 61 43 5 42 19 50 18 28 275
240481-C2 ERM.95 p-M16x63-C2 95 M16 109 25 56 61 43 5 42 19 63 18 28 282
240481-C6 ERM.95 p-M16x63-C6 95 M16 109 25 56 61 43 5 42 19 63 18 28 301
240481-C8 ERM.95 p-M16x63-C8 95 M16 109 25 56 61 43 5 42 19 63 18 28 282
240481-C9 ERM.95 p-M16x63-C9 95 M16 109 25 56 61 43 5 42 19 63 18 28 282
240483-C2 ERM.95 p-M16x80-C2 95 M16 109 25 56 61 43 5 42 19 80 18 28 309
240483-C6 ERM.95 p-M16x80-C6 95 M16 109 25 56 61 43 5 42 19 80 18 28 309
240483-C8 ERM.95 p-M16x80-C8 95 M16 109 25 56 61 43 5 42 19 80 18 28 309
240483-C9 ERM.95 p-M16x80-C9 95 M16 109 25 56 61 43 5 42 19 80 18 28 309
3D-модель Технические данные (PDF)

Основные характеристики

Корпус рычага

Цинковый сплав, литьё под давлением, эпоксидное покрытие, оранжевый, красный, серебристый либо чёрный цвета, матовая отделка.

Стандартные исполнения

  • ERM-A: прижимной элемент из воронёной стали с резьбовым отверстием и фиксирующим винтом. Возвратная пружина из стали.
  • ERM-SST: прижимной элемент из нержавеющей стали AISI 303 с резьбовым отверстием и фиксирующим винтом. Возвратная пружина из нержавеющей стали AISI 301.
  • ERM-p: прижимной элемент из воронёной стали с резьбовым стержнем и фиксирующим винтом. Возвратная пружина из стали.
  • ERM-SST-p: прижимной элемент из нержавеющей стали AISI 303 с резьбовым стержнем и фиксирующим винтом. Возвратная пружина из нержавеющей стали AISI 301.

Стопорный винт с звездообразным углублением под ключ TORX®

Общая информация

Особенности и области применения

Особенно подходит для установки в случаях, когда угол поворота рычага ограничен малым пространством.

Специальные исполнения доступны по запросу

Специальные исполнения доступны по запросу

  • Ручки в различных цветовых исполнениях.
  • Хромированная ручка рычажного типа.
  • Прижимной элемент с отверстием без резьбы.

Инструкции по использованию

Инструкции по использованию

Для срабатывания прижимного элемента поднимите ручку, чтобы разъединить зубчатое зацепление, затем верните её в исходное положение. При отпускании ручки возвратная пружина автоматически входит в зацепление с зубцами.

Если рычаг не может вращаться на 360 °, зажимной элемент можно легко завинтить с помощью винта с головкой с звездообразным углублением (после выключения рычага).

* Зарегистрированный товарный знак компании TEXTRON INC.

Вопрос о продукции

Спросите о серии ERM-p — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

ERS-A — Регулируемые ручки с функцией защиты

ERS-A

Регулируемые ручки с функцией защиты

Нажимные, технополимер

втулка из вороненой стали с глухим резьбовым отверстием.
ERS-B — Регулируемые ручки с функцией защиты

ERS-B

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Латунная втулка, резьбовое отверстие
ERS-p — Регулируемые ручки с функцией защиты

ERS-p

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Стальной резьбовой стержень, покрытый черной оксидной пленкой
ERW-B — Регулируемые ручки

ERW-B

Регулируемые ручки

Плоская ручка, технополимер

Латунная втулка, резьбовое отверстие
ERW-SST — Регулируемые ручки

ERW-SST

Регулируемые ручки

Плоская ручка, технополимер

Втулка из нержавеющей стали, резьбовое отверстие
ERW-SST-p — Регулируемые ручки

ERW-SST-p

Регулируемые ручки

Плоская ручка, технополимер

Резьбовой стержень из нержавеющей стали
ERW-p — Регулируемые ручки

ERW-p

Регулируемые ручки

Плоская ручка, технополимер

Резьбовая шпилька из оцинкованной стали
ERX-AV-B — Регулируемые ручки

ERX-AV-B

Регулируемые ручки

Быстрая сборка, технополимер

Латунная втулка, резьбовое отверстие

Артикул модели

ERM-p — Регулируемые ручки

Чертёж ERM-p
