Серия M.643
M.643R
Мостовидные ручки
Технополимер
Резьбовые глухие отверстия для установки с внутренней стороны (h=45)
Исполнения серии M.643
Изображения

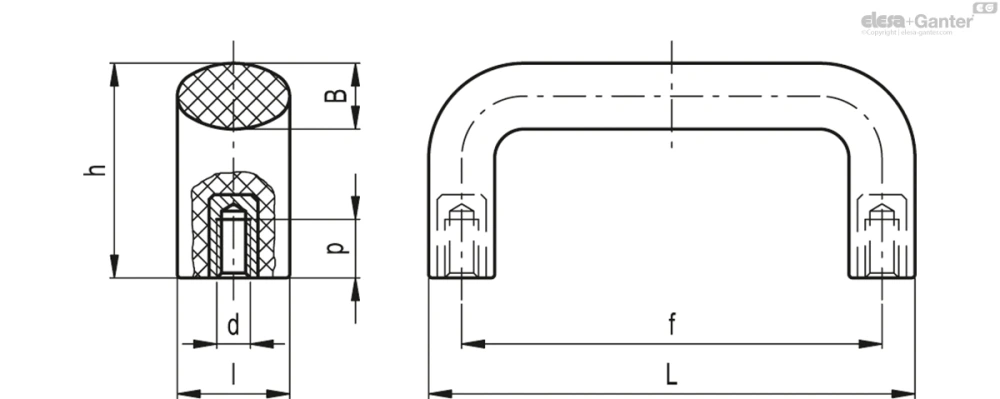

Схемы
M.643R
Таблица моделей — Мостовидные ручки
| Артикул | Описание | L | l | f | d6H | h | A | p | F1[N] | F2[N] | L1[J] | L2[J] | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 37353 | M.643R/200 B-M8 | 196 | 27 | 179±1 | M8 | 45 | 15 | 13 | 4000 | 3500 | 25 | 25 | 120 |
Основные характеристики
Стандартные исполнения
Втулки из латуни, резьбовые глухие отверстия.
- M.643: высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка.
- M.643R (уменьшенный вариант исполнения h = 45): технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.
- M.643-FM: высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка. Втулки из латуни, сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.
Технические данные
Технические данные
Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
Вопрос о продукции
Спросите о серии M.643R — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
