Серия M.643
M.643
Мостовидные ручки
Технополимер
Резьбовые глухие отверстия для установки с внутренней стороны
Исполнения серии M.643
Изображения
Схемы

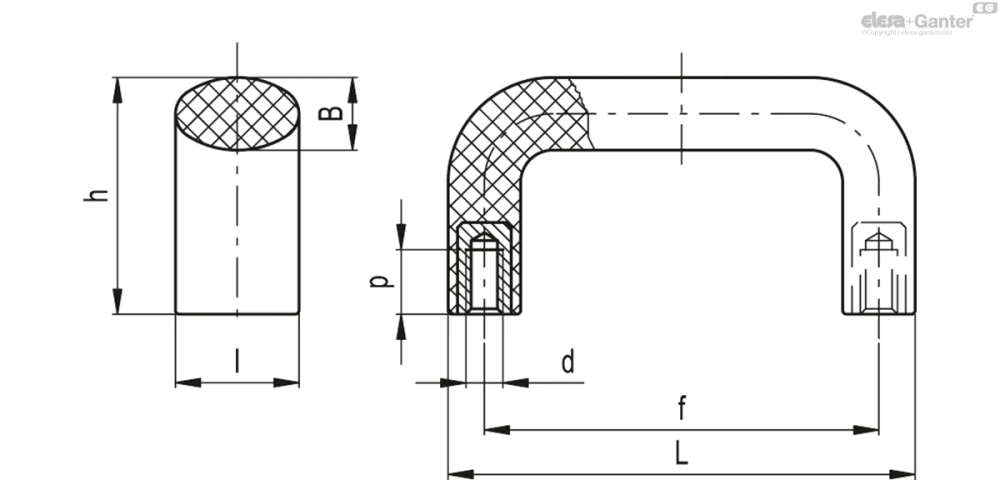

M.643
Таблица моделей — Мостовидные ручки
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 37300 | M.643/100 B-M5 | 100 | 23 | 86±0.5 | M5 | 44 | 14 | 10 | 2400 | 2400 | 12 | 6 | 43 | |
| 37301 | M.643/100 B-M6 | 100 | 23 | 86±0.5 | M6 | 44 | 14 | 12 | 2400 | 2400 | 12 | 6 | 50 | |
| 37305 | M.643/110 B-M5 | 108 | 24 | 94±0.5 | M5 | 48 | 14 | 10 | 2300 | 2300 | 10 | 8 | 51 | |
| 37306 | M.643/110 B-M6 | 108 | 24 | 94±0.5 | M6 | 48 | 14 | 12 | 2300 | 2300 | 10 | 8 | 60 | |
| 37308 | M.643/140-117 B-M4 | 134 | 25 | 117±0.5 | M4 | 49 | 15 | 10 | 2250 | 2650 | 8 | 12 | 65 | |
| 37309 | M.643/140-117 B-M5 | 134 | 25 | 117±0.5 | M5 | 49 | 15 | 10 | 2250 | 2650 | 8 | 12 | 63 | |
| 37310 | M.643/140-117 B-M6 | 134 | 25 | 117±0.5 | M6 | 49 | 15 | 12 | 2250 | 2650 | 8 | 12 | 74 | |
| 37311 | M.643/140-117 B-M8 | 134 | 25 | 117±0.5 | M8 | 49 | 15 | 13 | 2250 | 2650 | 8 | 12 | 74 | |
| 37314 | M.643/140-120 B-M5 | 134 | 25 | 120±0.5 | M5 | 49 | 15 | 10 | 2250 | 2650 | 8 | 12 | 63 | |
| 37315 | M.643/140-120 B-M6 | 134 | 25 | 120±0.5 | M6 | 49 | 15 | 12 | 2250 | 2650 | 8 | 12 | 78 | |
| 37316 | M.643/140-120 B-M8 | 134 | 25 | 120±0.5 | M8 | 49 | 15 | 13 | 2250 | 2650 | 8 | 12 | 70 | |
| 37320 | M.643/150 B-M5 | 148 | 26 | 132±0.5 | M5 | 53 | 16 | 10 | 2200 | 2450 | 8 | 12 | 80 | |
| 37321 | M.643/150 B-M6 | 148 | 26 | 132±0.5 | M6 | 53 | 16 | 12 | 2200 | 2450 | 8 | 12 | 84 | |
| 37322 | M.643/150 B-M8 | 148 | 26 | 132±0.5 | M8 | 53 | 16 | 13 | 2200 | 2450 | 8 | 12 | 85 | |
| 37325 | M.643/170 B-M6 | 157 | 26 | 140 ±1 | M6 | 55 | 16 | 12 | 2000 | 2550 | 8 | 13 | 95 | |
| 37326 | M.643/170 B-M8 | 157 | 26 | 140 ±1 | M8 | 55 | 16 | 13 | 2000 | 2550 | 8 | 13 | 95 | |
| 37331 | M.643/180 B-M6 | 166 | 27 | 150±1 | M6 | 56 | 16 | 12 | 2000 | 2550 | 8 | 13 | 98 | |
| 37332 | M.643/180 B-M8 | 166 | 27 | 150±1 | M8 | 56 | 16 | 13 | 2000 | 2550 | 8 | 13 | 97 | |
| 37333 | M.643/180 B-M10 | 166 | 27 | 150±1 | M10 | 56 | 16 | 17 | 2000 | 2550 | 8 | 13 | 102 | |
| 37341 | M.643/190 B-M6 | 177 | 27 | 160±1 | M6 | 55 | 16 | 12 | 2000 | 2250 | 8 | 13 | 100 | |
| 37342 | M.643/190 B-M8 | 177 | 27 | 160±1 | M8 | 55 | 16 | 13 | 2000 | 2250 | 8 | 13 | 95 | |
| 37343 | M.643/190 B-M10 | 177 | 27 | 160±1 | M10 | 55 | 16 | 17 | 2000 | 2250 | 8 | 13 | 95 | |
| 37351 | M.643/200 B-M8 | 196 | 27 | 179±1 | M8 | 57 | 16 | 13 | 1900 | 2000 | 11 | 13 | 113 | |
| 37352 | M.643/200 B-M10 | 196 | 27 | 179±1 | M10 | 57 | 16 | 17 | 1900 | 2000 | 11 | 13 | 117 | |
| 37356 | M.643/210 B-M8 | 209 | 28 | 192±1 | M8 | 58 | 17 | 13 | 2000 | 2100 | 14 | 15 | 133 | |
| 37357 | M.643/210 B-M10 | 209 | 28 | 192±1 | M10 | 58 | 17 | 17 | 2000 | 2100 | 14 | 15 | 133 | |
| 37361 | M.643/260 B-M8 | 253 | 29 | 235±1 | M8 | 61 | 18.5 | 13 | 1900 | 2000 | 13 | 12 | 149 | |
| 37362 | M.643/260 B-M10 | 253 | 29 | 235±1 | M10 | 61 | 18.5 | 17 | 1900 | 2000 | 13 | 12 | 157 | |
| 37371 | M.643/320 B-M10 | 322 | 32 | 300±1 | M10 | 64 | 22 | 17 | 2000 | 2000 | 18 | 11 | 260 |
Основные характеристики
Стандартные исполнения
Втулки из латуни, резьбовые глухие отверстия.
- M.643: высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка.
- M.643R (уменьшенный вариант исполнения h = 45): технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.
- M.643-FM: высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка. Втулки из латуни, сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.
Технические данные
Технические данные
Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
