Серия M.643
M.643-FM
Мостовидные ручки
Технополимер
Сквозные отверстия, для монтажа с внешней стороны
Исполнения серии M.643
Изображения

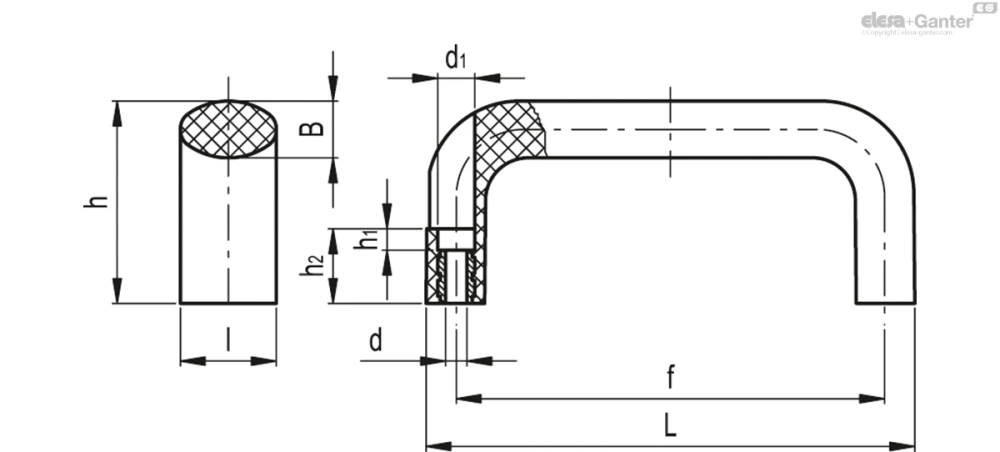

Схемы
M.643-FM
Таблица моделей — Мостовидные ручки
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
L1[J] |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 137301 | M.643 FM/100 B-5 | 100 | 23 | 86±0.5 | 5.4 | 8.5 | 44 | 5.5 | 20.5 | 14 | 3000 | 2200 | 11 | 9 | 41 | |
| 137311 | M.643 FM/140 B-6 | 134 | 25 | 117±0.5 | 6.4 | 10.5 | 49 | 6 | 21 | 15 | 2000 | 2800 | 11 | 9 | 62 | |
| 137331 | M.643 FM/150 B-6 | 148 | 26 | 132±0.5 | 6.4 | 10.5 | 53 | 8.5 | 23.5 | 16 | 1900 | 1900 | 11 | 9 | 68 | |
| 137351 | M.643 FM/200 B-6 | 196 | 27 | 179±1 | 6.4 | 10.5 | 57 | 6 | 21 | 16 | 1900 | 1900 | 11 | 13 | 97 |
Основные характеристики
Стандартные исполнения
Втулки из латуни, резьбовые глухие отверстия.
- M.643: высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка.
- M.643R (уменьшенный вариант исполнения h = 45): технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.
- M.643-FM: высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка. Втулки из латуни, сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.
Технические данные
Технические данные
Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
Вопрос о продукции
Спросите о серии M.643-FM — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
