Серия GN 425
GN 425-NI
П-образные ручки для ящиков и шкафов
Сталь / нержавеющая сталь / алюминий
Нержавеющая сталь
Исполнения серии GN 425
GN 425-A4
П-образные ручки для ящиков и шкафов
Сталь / нержавеющая сталь / алюминий
GN 425-AL
П-образные ручки для ящиков и шкафов
Сталь / нержавеющая сталь / алюминий
GN 425-NI
П-образные ручки для ящиков и шкафов
Сталь / нержавеющая сталь / алюминий
GN 425-ST
П-образные ручки для ящиков и шкафов
Сталь / нержавеющая сталь / алюминий
Изображения

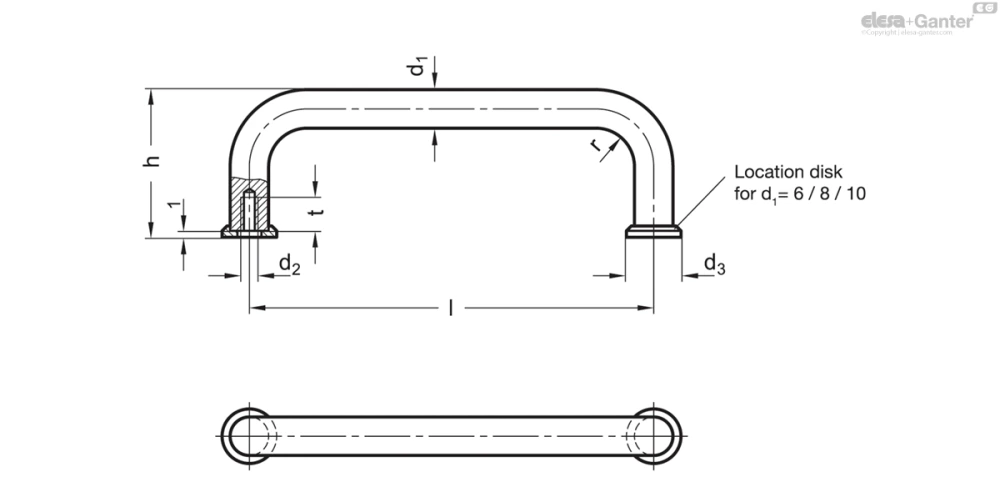

Схемы
GN 425-NI
Таблица моделей — П-образные ручки для ящиков и шкафов
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 425-NI-6-32-GS | 6 | 32 | M 3 | 9 | 26 | 7 | 6 | 16 | |
| GN 425-NI-6-32-EP | 6 | 32 | M 3 | 9 | 26 | 7 | 6 | 16 | |
| GN 425-NI-6-45-GS | 6 | 45 | M 3 | 9 | 26 | 7 | 6 | 19 | |
| GN 425-NI-6-45-EP | 6 | 45 | M 3 | 9 | 26 | 7 | 6 | 19 | |
| GN 425-NI-6-55-GS | 6 | 55** | M 3 | 9 | 26 | 7 | 6 | 22 | |
| GN 425-NI-6-55-EP | 6 | 55** | M 3 | 9 | 26 | 7 | 6 | 22 | |
| GN 425-NI-6-64-GS | 6 | 64 | M 3 | 9 | 26 | 7 | 6 | 24 | |
| GN 425-NI-6-64-EP | 6 | 64 | M 3 | 9 | 26 | 7 | 6 | 24 | |
| GN 425-NI-6-88-GS | 6 | 88** | M 3 | 9 | 26 | 7 | 6 | 29 | |
| GN 425-NI-6-88-EP | 6 | 88** | M 3 | 9 | 26 | 7 | 6 | 29 | |
| GN 425-NI-8-55-GS | 8 | 55** | M 4 | 12 | 35 | 10 | 8 | 40 | |
| GN 425-NI-8-55-EP | 8 | 55** | M 4 | 12 | 35 | 10 | 8 | 40 | |
| GN 425-NI-8-64-GS | 8 | 64 | M 4 | 12 | 35 | 10 | 8 | 43 | |
| GN 425-NI-8-64-EP | 8 | 64 | M 4 | 12 | 35 | 10 | 8 | 43 | |
| GN 425-NI-8-88-GS | 8 | 88** | M 4 | 12 | 35 | 10 | 8 | 52 | |
| GN 425-NI-8-88-EP | 8 | 88** | M 4 | 12 | 35 | 10 | 8 | 52 | |
| GN 425-NI-8-96-GS | 8 | 96 | M 4 | 12 | 35 | 10 | 8 | 57 | |
| GN 425-NI-8-96-EP | 8 | 96 | M 4 | 12 | 35 | 10 | 8 | 57 | |
| GN 425-NI-8-100-GS | 8 | 100 | M 4 | 12 | 35 | 10 | 8 | 58 | |
| GN 425-NI-8-100-EP | 8 | 100 | M 4 | 12 | 35 | 10 | 8 | 58 | |
| GN 425-NI-8-120-GS | 8 | 120** | M 4 | 12 | 35 | 10 | 8 | 68 | |
| GN 425-NI-8-120-EP | 8 | 120** | M 4 | 12 | 35 | 10 | 8 | 68 | |
| GN 425-NI-8-128-GS | 8 | 128 | M 4 | 12 | 35 | 10 | 8 | 70 | |
| GN 425-NI-8-128-EP | 8 | 128 | M 4 | 12 | 35 | 10 | 8 | 70 | |
| GN 425-NI-10-88-GS | 10 | 88** | M 5 | 15 | 43 | 12 | 12 | 87 | |
| GN 425-NI-10-88-EP | 10 | 88** | M 5 | 15 | 43 | 12 | 12 | 87 | |
| GN 425-NI-10-100-GS | 10 | 100 | M 5 | 15 | 43 | 12 | 12 | 98 | |
| GN 425-NI-10-100-EP | 10 | 100 | M 5 | 15 | 43 | 12 | 12 | 98 | |
| GN 425-NI-10-120-GS | 10 | 120** | M 5 | 15 | 43 | 12 | 12 | 109 | |
| GN 425-NI-10-120-EP | 10 | 120** | M 5 | 15 | 43 | 12 | 12 | 109 | |
| GN 425-NI-10-180-GS | 10 | 180** | M 5 | 15 | 43 | 12 | 12 | 144 | |
| GN 425-NI-10-180-EP | 10 | 180** | M 5 | 15 | 43 | 12 | 12 | 144 | |
| GN 425-NI-10-200-GS | 10 | 200 | M 5 | 15 | 43 | 12 | 12 | 160 | |
| GN 425-NI-10-200-EP | 10 | 200 | M 5 | 15 | 43 | 12 | 12 | 160 | |
| GN 425-NI-10-235-GS | 10 | 235** | M 5 | 15 | 43 | 12 | 12 | 183 | |
| GN 425-NI-10-235-EP | 10 | 235** | M 5 | 15 | 43 | 12 | 12 | 183 | |
| GN 425-NI-12-125-GS | 12 | 125 | M 6 | - | 51 | 14 | 12 | 190 | |
| GN 425-NI-12-125-EP | 12 | 125 | M 6 | - | 51 | 14 | 12 | 190 | |
| GN 425-NI-12-160-GS | 12 | 160 | M 6 | - | 51 | 14 | 12 | 198 | |
| GN 425-NI-12-160-EP | 12 | 160 | M 6 | - | 51 | 14 | 12 | 198 | |
| GN 425-NI-12-200-GS | 12 | 200 | M 6 | - | 51 | 14 | 12 | 231 | |
| GN 425-NI-12-200-EP | 12 | 200 | M 6 | - | 51 | 14 | 12 | 231 | |
| GN 425-NI-12-250-GS | 12 | 250 | M 6 | - | 51 | 14 | 12 | 275 | |
| GN 425-NI-12-250-EP | 12 | 250 | M 6 | - | 51 | 14 | 12 | 275 | |
| GN 425-NI-16-160-GS | 16 | 160 | M 6 | - | 59 | 18 | 12 | 371 | |
| GN 425-NI-16-160-EP | 16 | 160 | M 6 | - | 59 | 18 | 12 | 371 | |
| GN 425-NI-16-200-GS | 16 | 200 | M 6 | - | 59 | 18 | 12 | 430 | |
| GN 425-NI-16-200-EP | 16 | 200 | M 6 | - | 59 | 18 | 12 | 430 | |
| GN 425-NI-16-250-GS | 16 | 250 | M 6 | - | 59 | 18 | 12 | 503 | |
| GN 425-NI-16-250-EP | 16 | 250 | M 6 | - | 59 | 18 | 12 | 503 | |
| GN 425-NI-16-300-GS | 16 | 300 | M 6 | - | 59 | 18 | 12 | 582 | |
| GN 425-NI-16-300-EP | 16 | 300 | M 6 | - | 59 | 18 | 12 | 582 |
Характеристики
Ручка
Сталь
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Хромирование CR
- Чернение BT
Упорные шайбы
Цинковое литьё под давлением, никелирование
Вариант исполнения из нержавеющей сталиНержавеющая сталь NI
AISI 303 для d1 = 6, 8, 10
AISI 304 для d1 = 12, 16
- Матовые, дробеструйной обработки GS
- Электрополирование EP
- Упорные шайбы d1 = 6, 8, 10
- Нержавеющая сталь AISI 303
Нержавеющая сталь AISI 316L A4
- Матовые, дробеструйной обработки GS
- Упорные шайбы
- Нержавеющая сталь AISI 316L
Алюминий AL
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Серебристый цвет, RAL 9006, текстурированная отделка SR
- Красный цвет, RAL 3000, текстурированная отделка RS
- Анодированные, естественный цвет EL
- Упорные шайбы d1 = 8, 10
- Цинковое литьё под давлением, никелирование
Информация
П-образные ручки для ящиков и шкафов GN 425 изготавливаются из гнутого профиля из нержавеющей стали, стали или алюминия. П-образные ручки для ящиков и шкафов с Ø d1 = 6, 8 и 10 поставляются с двумя упорными шайбами для обеспечения правильного контакта ручки даже в случае больших соединительных отверстий. Шайбы поставляются неплотно закрытыми.
Для наружного применения версия из нержавеющей стали предпочтительнее хромированной версии.
Аксессуары
- GN 181 Крепёжные комплекты (монтаж со стороны оператора)
Техническая информация
