Серия GN 425
GN 425-A4
П-образные ручки для ящиков и шкафов
Сталь / нержавеющая сталь / алюминий
Нержавеющая сталь
Исполнения серии GN 425
GN 425-A4
П-образные ручки для ящиков и шкафов
Сталь / нержавеющая сталь / алюминий
GN 425-AL
П-образные ручки для ящиков и шкафов
Сталь / нержавеющая сталь / алюминий
GN 425-NI
П-образные ручки для ящиков и шкафов
Сталь / нержавеющая сталь / алюминий
GN 425-ST
П-образные ручки для ящиков и шкафов
Сталь / нержавеющая сталь / алюминий
Изображения

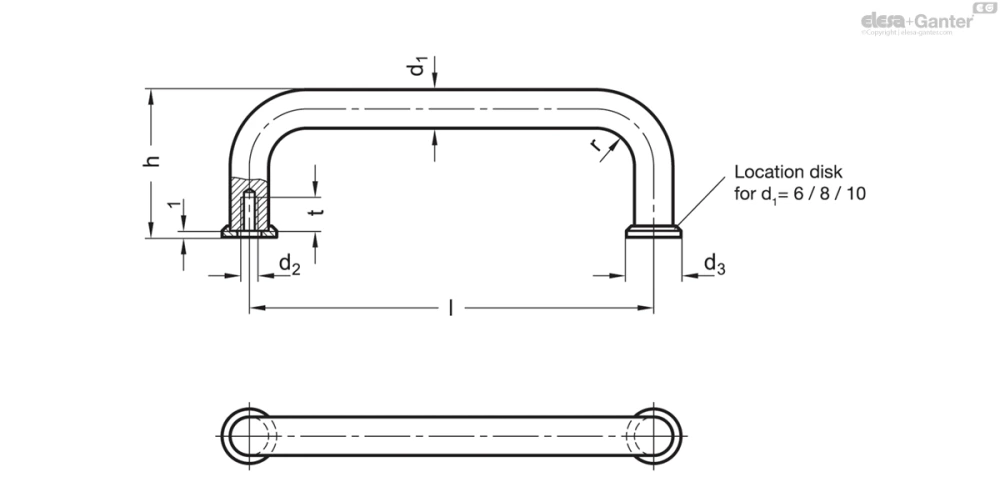

Схемы
GN 425-A4
Таблица моделей — П-образные ручки для ящиков и шкафов
| Артикул | d1 |
|
d2 | d3 | h | r | t мин. |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 425-A4-10-88-GS | 10 | 88** | M 5 | 15 | 43 | 12 | 12 | 87 | |
| GN 425-A4-10-100-GS | 10 | 100 | M 5 | 15 | 43 | 12 | 12 | 98 | |
| GN 425-A4-10-120-GS | 10 | 120** | M 5 | 15 | 43 | 12 | 12 | 109 | |
| GN 425-A4-10-180-GS | 10 | 180** | M 5 | 15 | 43 | 12 | 12 | 144 | |
| GN 425-A4-10-200-GS | 10 | 200 | M 5 | 15 | 43 | 12 | 12 | 160 | |
| GN 425-A4-10-235-GS | 10 | 235** | M 5 | 15 | 43 | 12 | 12 | 183 |
Характеристики
Ручка
Сталь
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Хромирование CR
- Чернение BT
Упорные шайбы
Цинковое литьё под давлением, никелирование
Вариант исполнения из нержавеющей сталиНержавеющая сталь NI
AISI 303 для d1 = 6, 8, 10
AISI 304 для d1 = 12, 16
- Матовые, дробеструйной обработки GS
- Электрополирование EP
- Упорные шайбы d1 = 6, 8, 10
- Нержавеющая сталь AISI 303
Нержавеющая сталь AISI 316L A4
- Матовые, дробеструйной обработки GS
- Упорные шайбы
- Нержавеющая сталь AISI 316L
Алюминий AL
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Серебристый цвет, RAL 9006, текстурированная отделка SR
- Красный цвет, RAL 3000, текстурированная отделка RS
- Анодированные, естественный цвет EL
- Упорные шайбы d1 = 8, 10
- Цинковое литьё под давлением, никелирование
Информация
П-образные ручки для ящиков и шкафов GN 425 изготавливаются из гнутого профиля из нержавеющей стали, стали или алюминия. П-образные ручки для ящиков и шкафов с Ø d1 = 6, 8 и 10 поставляются с двумя упорными шайбами для обеспечения правильного контакта ручки даже в случае больших соединительных отверстий. Шайбы поставляются неплотно закрытыми.
Для наружного применения версия из нержавеющей стали предпочтительнее хромированной версии.
Аксессуары
- GN 181 Крепёжные комплекты (монтаж со стороны оператора)
Техническая информация
