Серия GN 425
GN 425-AL
П-образные ручки для ящиков и шкафов
Сталь / нержавеющая сталь / алюминий
Алюминий
Исполнения серии GN 425
GN 425-A4
П-образные ручки для ящиков и шкафов
Сталь / нержавеющая сталь / алюминий
GN 425-AL
П-образные ручки для ящиков и шкафов
Сталь / нержавеющая сталь / алюминий
GN 425-NI
П-образные ручки для ящиков и шкафов
Сталь / нержавеющая сталь / алюминий
GN 425-ST
П-образные ручки для ящиков и шкафов
Сталь / нержавеющая сталь / алюминий
Изображения

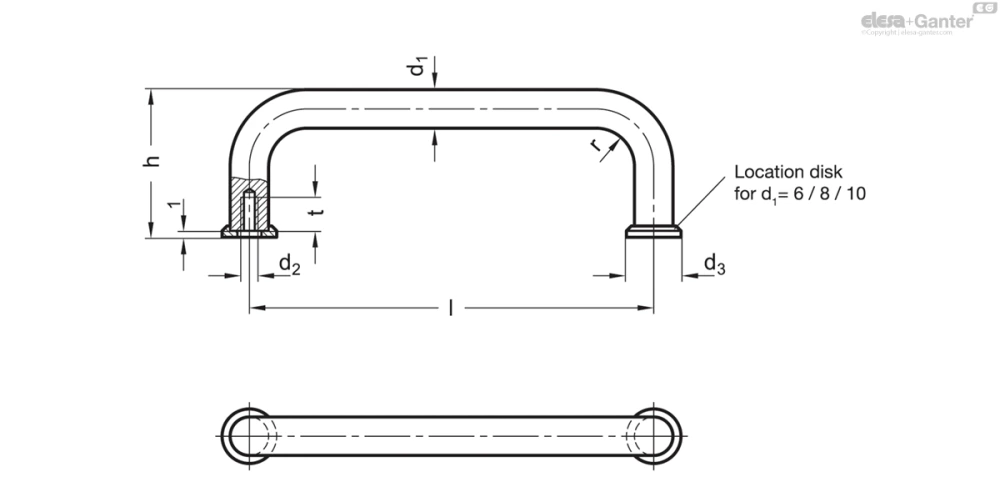

Схемы
GN 425-AL
Таблица моделей — П-образные ручки для ящиков и шкафов
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 425-AL-8-55-SW | 8 | 55** | M 4 | 12 | 35 | 10 | 8 | 17 | |
| GN 425-AL-8-55-SR | 8 | 55** | M 4 | 12 | 35 | 10 | 8 | 17 | |
| GN 425-AL-8-55-RS | 8 | 55** | M 4 | 12 | 35 | 10 | 8 | 17 | |
| GN 425-AL-8-55-EL | 8 | 55** | M 4 | 12 | 35 | 10 | 8 | 17 | |
| GN 425-AL-8-64-SW | 8 | 64 | M 4 | 12 | 35 | 10 | 8 | 18 | |
| GN 425-AL-8-64-SR | 8 | 64 | M 4 | 12 | 35 | 10 | 8 | 18 | |
| GN 425-AL-8-64-RS | 8 | 64 | M 4 | 12 | 35 | 10 | 8 | 18 | |
| GN 425-AL-8-64-EL | 8 | 64 | M 4 | 12 | 35 | 10 | 8 | 18 | |
| GN 425-AL-8-88-SW | 8 | 88** | M 4 | 12 | 35 | 10 | 8 | 20 | |
| GN 425-AL-8-88-SR | 8 | 88** | M 4 | 12 | 35 | 10 | 8 | 20 | |
| GN 425-AL-8-88-RS | 8 | 88** | M 4 | 12 | 35 | 10 | 8 | 20 | |
| GN 425-AL-8-88-EL | 8 | 88** | M 4 | 12 | 35 | 10 | 8 | 20 | |
| GN 425-AL-8-96-SW | 8 | 96 | M 4 | 12 | 35 | 10 | 8 | 23 | |
| GN 425-AL-8-96-SR | 8 | 96 | M 4 | 12 | 35 | 10 | 8 | 23 | |
| GN 425-AL-8-96-RS | 8 | 96 | M 4 | 12 | 35 | 10 | 8 | 23 | |
| GN 425-AL-8-96-EL | 8 | 96 | M 4 | 12 | 35 | 10 | 8 | 23 | |
| GN 425-AL-8-100-SW | 8 | 100 | M 4 | 12 | 35 | 10 | 8 | 24 | |
| GN 425-AL-8-100-SR | 8 | 100 | M 4 | 12 | 35 | 10 | 8 | 24 | |
| GN 425-AL-8-100-RS | 8 | 100 | M 4 | 12 | 35 | 10 | 8 | 24 | |
| GN 425-AL-8-100-EL | 8 | 100 | M 4 | 12 | 35 | 10 | 8 | 24 | |
| GN 425-AL-8-120-SW | 8 | 120** | M 4 | 12 | 35 | 10 | 8 | 26 | |
| GN 425-AL-8-120-SR | 8 | 120** | M 4 | 12 | 35 | 10 | 8 | 26 | |
| GN 425-AL-8-120-RS | 8 | 120** | M 4 | 12 | 35 | 10 | 8 | 26 | |
| GN 425-AL-8-120-EL | 8 | 120** | M 4 | 12 | 35 | 10 | 8 | 26 | |
| GN 425-AL-8-128-SW | 8 | 128 | M 4 | 12 | 35 | 10 | 8 | 28 | |
| GN 425-AL-8-128-SR | 8 | 128 | M 4 | 12 | 35 | 10 | 8 | 28 | |
| GN 425-AL-8-128-RS | 8 | 128 | M 4 | 12 | 35 | 10 | 8 | 28 | |
| GN 425-AL-8-128-EL | 8 | 128 | M 4 | 12 | 35 | 10 | 8 | 28 | |
| GN 425-AL-10-88-SW | 10 | 88** | M 5 | 15 | 43 | 12 | 12 | 32 | |
| GN 425-AL-10-88-SR | 10 | 88** | M 5 | 15 | 43 | 12 | 12 | 32 | |
| GN 425-AL-10-88-RS | 10 | 88** | M 5 | 15 | 43 | 12 | 12 | 32 | |
| GN 425-AL-10-88-EL | 10 | 88** | M 5 | 15 | 43 | 12 | 12 | 32 | |
| GN 425-AL-10-100-SW | 10 | 100 | M 5 | 15 | 43 | 12 | 12 | 38 | |
| GN 425-AL-10-100-SR | 10 | 100 | M 5 | 15 | 43 | 12 | 12 | 38 | |
| GN 425-AL-10-100-RS | 10 | 100 | M 5 | 15 | 43 | 12 | 12 | 38 | |
| GN 425-AL-10-100-EL | 10 | 100 | M 5 | 15 | 43 | 12 | 12 | 38 | |
| GN 425-AL-10-120-SW | 10 | 120** | M 5 | 15 | 43 | 12 | 12 | 41 | |
| GN 425-AL-10-120-SR | 10 | 120** | M 5 | 15 | 43 | 12 | 12 | 41 | |
| GN 425-AL-10-120-RS | 10 | 120** | M 5 | 15 | 43 | 12 | 12 | 41 | |
| GN 425-AL-10-120-EL | 10 | 120** | M 5 | 15 | 43 | 12 | 12 | 41 | |
| GN 425-AL-10-180-SW | 10 | 180** | M 5 | 15 | 43 | 12 | 12 | 55 | |
| GN 425-AL-10-180-SR | 10 | 180** | M 5 | 15 | 43 | 12 | 12 | 55 | |
| GN 425-AL-10-180-RS | 10 | 180** | M 5 | 15 | 43 | 12 | 12 | 55 | |
| GN 425-AL-10-180-EL | 10 | 180** | M 5 | 15 | 43 | 12 | 12 | 55 | |
| GN 425-AL-10-200-SW | 10 | 200 | M 5 | 15 | 43 | 12 | 12 | 57 | |
| GN 425-AL-10-200-SR | 10 | 200 | M 5 | 15 | 43 | 12 | 12 | 57 | |
| GN 425-AL-10-200-RS | 10 | 200 | M 5 | 15 | 43 | 12 | 12 | 57 | |
| GN 425-AL-10-200-EL | 10 | 200 | M 5 | 15 | 43 | 12 | 12 | 57 | |
| GN 425-AL-10-235-SW | 10 | 235** | M 5 | 15 | 43 | 12 | 12 | 59 | |
| GN 425-AL-10-235-SR | 10 | 235** | M 5 | 15 | 43 | 12 | 12 | 59 | |
| GN 425-AL-10-235-RS | 10 | 235** | M 5 | 15 | 43 | 12 | 12 | 59 | |
| GN 425-AL-10-235-EL | 10 | 235** | M 5 | 15 | 43 | 12 | 12 | 59 | |
| GN 425-AL-12-125-SW | 12 | 125 | M 6 | - | 51 | 14 | 12 | 60 | |
| GN 425-AL-12-125-SR | 12 | 125 | M 6 | - | 51 | 14 | 12 | 60 | |
| GN 425-AL-12-125-RS | 12 | 125 | M 6 | - | 51 | 14 | 12 | 60 | |
| GN 425-AL-12-125-EL | 12 | 125 | M 6 | - | 51 | 14 | 12 | 60 | |
| GN 425-AL-12-160-SW | 12 | 160 | M 6 | - | 51 | 14 | 12 | 71 | |
| GN 425-AL-12-160-SR | 12 | 160 | M 6 | - | 51 | 14 | 12 | 71 | |
| GN 425-AL-12-160-RS | 12 | 160 | M 6 | - | 51 | 14 | 12 | 71 | |
| GN 425-AL-12-160-EL | 12 | 160 | M 6 | - | 51 | 14 | 12 | 71 | |
| GN 425-AL-12-200-SW | 12 | 200 | M 6 | - | 51 | 14 | 12 | 83 | |
| GN 425-AL-12-200-SR | 12 | 200 | M 6 | - | 51 | 14 | 12 | 83 | |
| GN 425-AL-12-200-RS | 12 | 200 | M 6 | - | 51 | 14 | 12 | 83 | |
| GN 425-AL-12-200-EL | 12 | 200 | M 6 | - | 51 | 14 | 12 | 83 | |
| GN 425-AL-12-250-SW | 12 | 250 | M 6 | - | 51 | 14 | 12 | 102 | |
| GN 425-AL-12-250-SR | 12 | 250 | M 6 | - | 51 | 14 | 12 | 102 | |
| GN 425-AL-12-250-RS | 12 | 250 | M 6 | - | 51 | 14 | 12 | 102 | |
| GN 425-AL-12-250-EL | 12 | 250 | M 6 | - | 51 | 14 | 12 | 102 | |
| GN 425-AL-16-160-SW | 16 | 160 | M 6 | - | 59 | 18 | 12 | 128 | |
| GN 425-AL-16-160-SR | 16 | 160 | M 6 | - | 59 | 18 | 12 | 128 | |
| GN 425-AL-16-160-RS | 16 | 160 | M 6 | - | 59 | 18 | 12 | 128 | |
| GN 425-AL-16-160-EL | 16 | 160 | M 6 | - | 59 | 18 | 12 | 128 | |
| GN 425-AL-16-200-SW | 16 | 200 | M 6 | - | 59 | 18 | 12 | 146 | |
| GN 425-AL-16-200-SR | 16 | 200 | M 6 | - | 59 | 18 | 12 | 146 | |
| GN 425-AL-16-200-RS | 16 | 200 | M 6 | - | 59 | 18 | 12 | 146 | |
| GN 425-AL-16-200-EL | 16 | 200 | M 6 | - | 59 | 18 | 12 | 146 | |
| GN 425-AL-16-250-SW | 16 | 250 | M 6 | - | 59 | 18 | 12 | 180 | |
| GN 425-AL-16-250-SR | 16 | 250 | M 6 | - | 59 | 18 | 12 | 180 | |
| GN 425-AL-16-250-RS | 16 | 250 | M 6 | - | 59 | 18 | 12 | 180 | |
| GN 425-AL-16-250-EL | 16 | 250 | M 6 | - | 59 | 18 | 12 | 180 | |
| GN 425-AL-16-300-SW | 16 | 300 | M 6 | - | 59 | 18 | 12 | 205 | |
| GN 425-AL-16-300-SR | 16 | 300 | M 6 | - | 59 | 18 | 12 | 205 | |
| GN 425-AL-16-300-RS | 16 | 300 | M 6 | - | 59 | 18 | 12 | 205 | |
| GN 425-AL-16-300-EL | 16 | 300 | M 6 | - | 59 | 18 | 12 | 205 |
Характеристики
Ручка
Сталь
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Хромирование CR
- Чернение BT
Упорные шайбы
Цинковое литьё под давлением, никелирование
Вариант исполнения из нержавеющей сталиНержавеющая сталь NI
AISI 303 для d1 = 6, 8, 10
AISI 304 для d1 = 12, 16
- Матовые, дробеструйной обработки GS
- Электрополирование EP
- Упорные шайбы d1 = 6, 8, 10
- Нержавеющая сталь AISI 303
Нержавеющая сталь AISI 316L A4
- Матовые, дробеструйной обработки GS
- Упорные шайбы
- Нержавеющая сталь AISI 316L
Алюминий AL
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Серебристый цвет, RAL 9006, текстурированная отделка SR
- Красный цвет, RAL 3000, текстурированная отделка RS
- Анодированные, естественный цвет EL
- Упорные шайбы d1 = 8, 10
- Цинковое литьё под давлением, никелирование
Информация
П-образные ручки для ящиков и шкафов GN 425 изготавливаются из гнутого профиля из нержавеющей стали, стали или алюминия. П-образные ручки для ящиков и шкафов с Ø d1 = 6, 8 и 10 поставляются с двумя упорными шайбами для обеспечения правильного контакта ручки даже в случае больших соединительных отверстий. Шайбы поставляются неплотно закрытыми.
Для наружного применения версия из нержавеющей стали предпочтительнее хромированной версии.
Аксессуары
- GN 181 Крепёжные комплекты (монтаж со стороны оператора)
Техническая информация
Вопрос о продукции
Спросите о серии GN 425-AL — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
