Серия GN 241
GN 241-B
Трубные соединители
Фланцевые зажимы алюминиевые
Отверстие
Исполнения серии GN 241
Изображения

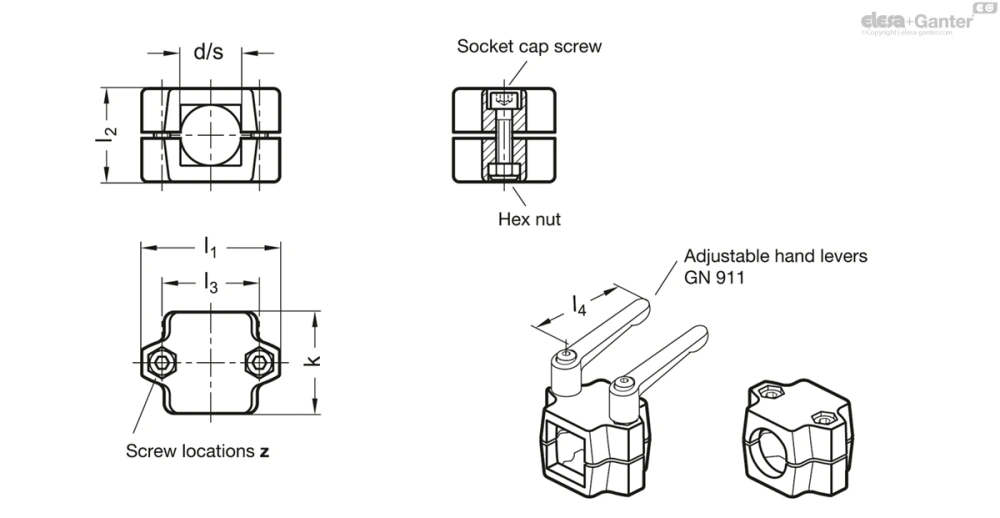

Схемы
GN 241-B
Таблица моделей — Трубные соединители
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 241-B20-50-2-SW | B 20 | 50 | 68 | 46 | 48 | M8-35 | 63 | 78 | 190 | |
| GN 241-B20-50-2-BL | B 20 | 50 | 68 | 46 | 48 | M8-35 | 63 | 78 | 190 | |
| GN 241-B25-50-2-SW | B 25 | 50 | 68 | 46 | 48 | M8-35 | 63 | 78 | 195 | |
| GN 241-B25-50-2-BL | B 25 | 50 | 68 | 46 | 48 | M8-35 | 63 | 78 | 195 | |
| GN 241-B30-50-2-SW | B 30 | 50 | 68 | 46 | 48 | M8-35 | 63 | 78 | 190 | |
| GN 241-B30-50-2-BL | B 30 | 50 | 68 | 46 | 48 | M8-35 | 63 | 78 | 190 | |
| GN 241-B30-60-2-SW | B 30 | 60 | 79 | 59 | 58 | M8-50 | 63 | 78 | 390 | |
| GN 241-B30-60-2-BL | B 30 | 60 | 79 | 59 | 58 | M8-50 | 63 | 78 | 390 | |
| GN 241-B32-60-2-SW | B 32 | 60 | 79 | 59 | 58 | M8-50 | 63 | 78 | 380 | |
| GN 241-B32-60-2-BL | B 32 | 60 | 79 | 59 | 58 | M8-50 | 63 | 78 | 380 | |
| GN 241-B35-60-2-SW | B 35 | 60 | 79 | 59 | 58 | M8-50 | 63 | 78 | 360 | |
| GN 241-B35-60-2-BL | B 35 | 60 | 79 | 59 | 58 | M8-50 | 63 | 78 | 360 | |
| GN 241-B40-60-2-SW | B 40 | 60 | 79 | 59 | 58 | M8-50 | 63 | 78 | 354 | |
| GN 241-B40-60-2-BL | B 40 | 60 | 79 | 59 | 58 | M8-50 | 63 | 78 | 354 | |
| GN 241-B40-76-2-SW | B 40 | 76 | 98 | 70 | 73 | M10-60 | 78 | 92 | 505 | |
| GN 241-B40-76-2-BL | B 40 | 76 | 98 | 70 | 73 | M10-60 | 78 | 92 | 505 | |
| GN 241-B42-76-2-SW | B 42 | 76 | 98 | 70 | 73 | M10-60 | 78 | 92 | 505 | |
| GN 241-B42-76-2-BL | B 42 | 76 | 98 | 70 | 73 | M10-60 | 78 | 92 | 505 | |
| GN 241-B45-76-2-SW | B 45 | 76 | 98 | 70 | 73 | M10-60 | 78 | 92 | 505 | |
| GN 241-B45-76-2-BL | B 45 | 76 | 98 | 70 | 73 | M10-60 | 78 | 92 | 505 | |
| GN 241-B48-76-2-SW | B 48 | 76 | 98 | 70 | 73 | M10-60 | 78 | 92 | 505 | |
| GN 241-B48-76-2-BL | B 48 | 76 | 98 | 70 | 73 | M10-60 | 78 | 92 | 505 | |
| GN 241-B50-76-2-SW | B 50 | 76 | 98 | 70 | 73 | M10-60 | 78 | 92 | 505 | |
| GN 241-B50-76-2-BL | B 50 | 76 | 98 | 70 | 73 | M10-60 | 78 | 92 | 505 | |
| GN 241-B60-90-2-SW | B 60 | 90 | 108.5 | 84 | 83 | M10-75 | - | 999 | |
| GN 241-B60-90-2-BL | B 60 | 90 | 108.5 | 84 | 83 | M10-75 | - | 999 |
Характеристики
Идентификационный номер
№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912
Алюминий
- С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
- Гладкий, матовые, дробеструйная обработка BL
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Рабочие отверстия соединителей для труб GN 241 не подвергались механической обработке и специально предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
Также возможно заказать отверстия квадратного сечения для профильных систем.
В местах расположения винтов z винты с головкой под шестигранный ключ позволяют уменьшить сечение отверстия для зажима.
Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 перечисленные в таблице в качестве принадлежностей.
