Серия GN 166
GN 166-S
Соединительные зажимы с опорной пластиной с выступом
Фланцевые зажимы алюминиевые
Квадратная форма
Исполнения серии GN 166
Изображения
Схемы

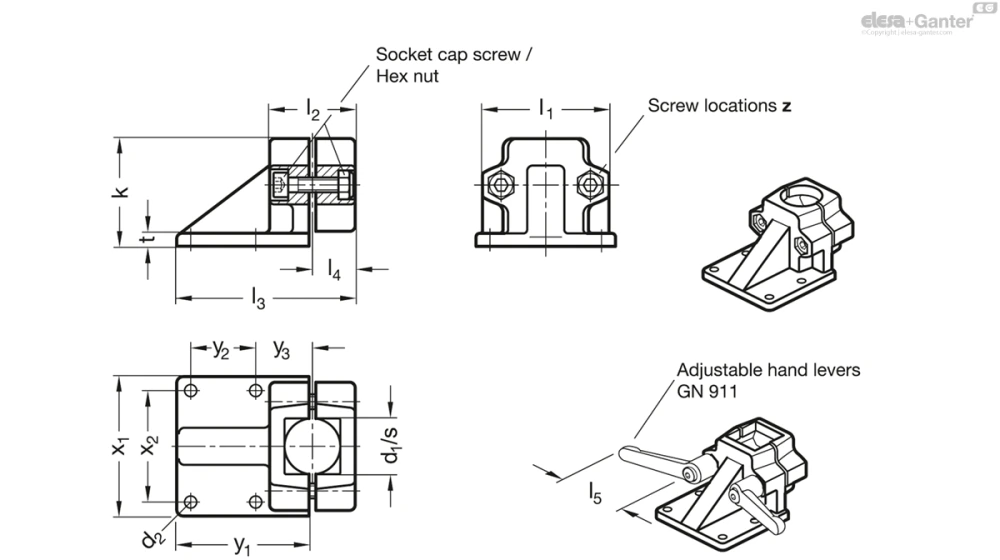

GN 166-S
Таблица моделей — Соединительные зажимы с опорной пластиной с выступом
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 166-V20-2-SW | V 20 | 7 | 58 | 69 | 46 | 96 | 23 | 7 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 | 78 | 290 | |
| GN 166-V20-2-BL | V 20 | 7 | 58 | 69 | 46 | 96 | 23 | 7 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 | 78 | 290 | |
| GN 166-V25-2-SW | V 25 | 7 | 58 | 69 | 46 | 96 | 23 | 7 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 | 78 | 190 | |
| GN 166-V25-2-BL | V 25 | 7 | 58 | 69 | 46 | 96 | 23 | 7 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 | 78 | 250 | |
| GN 166-V30-2-SW | V 30 | 7 | 58 | 69 | 46 | 96 | 23 | 7 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 | 78 | 270 | |
| GN 166-V30-2-BL | V 30 | 7 | 58 | 69 | 46 | 96 | 23 | 7 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 | 78 | 270 | |
| GN 166-V40-2-SW | V 40 | 11 | 91 | 98 | 70 | 145 | 35 | 14 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 | 92 | 900 | |
| GN 166-V40-2-BL | V 40 | 11 | 91 | 98 | 70 | 145 | 35 | 14 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 | 92 | 840 | |
| GN 166-V45-2-SW | V 45 | 11 | 91 | 98 | 70 | 145 | 35 | 14 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 | 92 | 815 | |
| GN 166-V45-2-BL | V 45 | 11 | 91 | 98 | 70 | 145 | 35 | 14 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 | 92 | 815 | |
| GN 166-V50-2-SW | V 50 | 11 | 91 | 98 | 70 | 145 | 35 | 14 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 | 92 | 776 | |
| GN 166-V50-2-BL | V 50 | 11 | 91 | 98 | 70 | 145 | 35 | 14 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 | 92 | 775 | |
| GN 166-V60-2-SW | V 60 | 11 | 100 | 108.5 | 83 | 172 | 42 | 14 | 125 | 100 | 128 | 52 | 65.5 | M10-70 | - | 1300 | |
| GN 166-V60-2-BL | V 60 | 11 | 100 | 108.5 | 83 | 172 | 42 | 14 | 125 | 100 | 128 | 52 | 65.5 | M10-70 | - | 1300 |
Характеристики
Идентификационный номер
№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912
Алюминий
- С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
- Гладкий, матовые, дробеструйная обработка BL
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Рабочие отверстия соединительных зажимов с опорной пластиной с выступом GN 166 не подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
Также возможно заказать отверстия квадратного сечения для профильных систем.
В местах расположения винтов z винты с головкой под шестигранный ключ позволяют уменьшить сечение отверстия для зажима.
Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 перечисленные в таблице в качестве принадлежностей.
