Серия GN 166

GN 166-B

Соединительные зажимы с опорной пластиной с выступом

Фланцевые зажимы алюминиевые

Отверстие

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 166

GN 166-B

GN 166-B

Соединительные зажимы с опорной пластиной с выступом

Фланцевые зажимы алюминиевые
GN 166-S

GN 166-S

Соединительные зажимы с опорной пластиной с выступом

Фланцевые зажимы алюминиевые

Изображения

GN 166-B — Соединительные зажимы с опорной пластиной с выступом GN 166-B — Соединительные зажимы с опорной пластиной с выступом

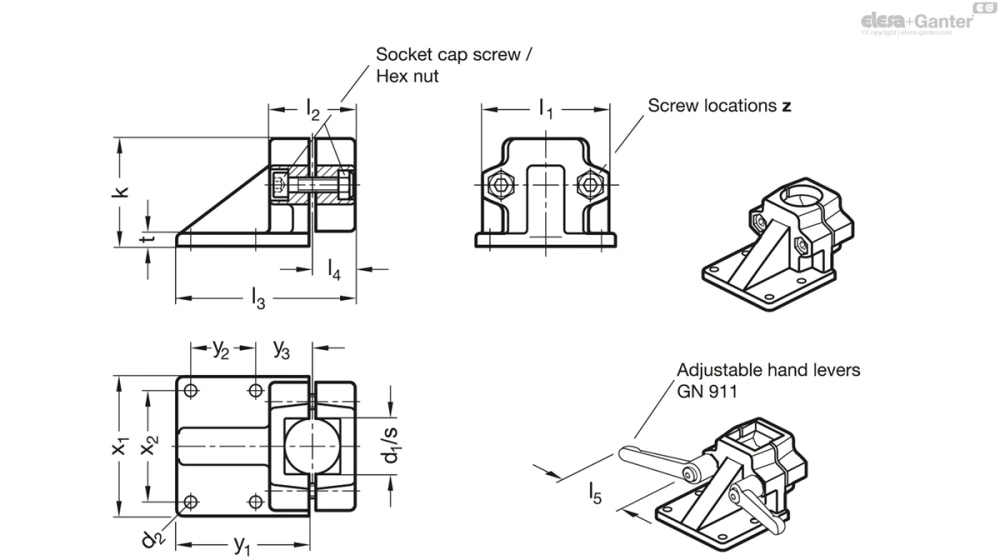

Схемы

Схема GN 166-B

GN 166-B

Таблица моделей — Соединительные зажимы с опорной пластиной с выступом

Артикул
В корзину
GN 166-B20-2-SW B 20 7 58 69 46 96 23 7 75 60 72 35 30 M8-35 63 | 78 297
GN 166-B20-2-BL B 20 7 58 69 46 96 23 7 75 60 72 35 30 M8-35 63 | 78 297
GN 166-B25-2-SW B 25 7 58 69 46 96 23 7 75 60 72 35 30 M8-35 63 | 78 291
GN 166-B25-2-BL B 25 7 58 69 46 96 23 7 75 60 72 35 30 M8-35 63 | 78 291
GN 166-B30-2-SW B 30 7 58 69 46 96 23 7 75 60 72 35 30 M8-35 63 | 78 286
GN 166-B30-2-BL B 30 7 58 69 46 96 23 7 75 60 72 35 30 M8-35 63 | 78 286
GN 166-B40-2-SW B 40 11 91 98 70 145 35 14 115 90 108 50 45 M10-60 78 | 92 870
GN 166-B40-2-BL B 40 11 91 98 70 145 35 14 115 90 108 50 45 M10-60 78 | 92 870
GN 166-B42-2-SW B 42 11 91 98 70 145 35 14 115 90 108 50 45 M10-60 78 | 92 850
GN 166-B42-2-BL B 42 11 91 98 70 145 35 14 115 90 108 50 45 M10-60 78 | 92 850
GN 166-B45-2-SW B 45 11 91 98 70 145 35 14 115 90 108 50 45 M10-60 78 | 92 840
GN 166-B45-2-BL B 45 11 91 98 70 145 35 14 115 90 108 50 45 M10-60 78 | 92 840
GN 166-B48-2-SW B 48 11 91 98 70 145 35 14 115 90 108 50 45 M10-60 78 | 92 830
GN 166-B48-2-BL B 48 11 91 98 70 145 35 14 115 90 108 50 45 M10-60 78 | 92 830
GN 166-B50-2-SW B 50 11 91 98 70 145 35 14 115 90 108 50 45 M10-60 78 | 92 815
GN 166-B50-2-BL B 50 11 91 98 70 145 35 14 115 90 108 50 45 M10-60 78 | 92 815
GN 166-B60-2-SW B 60 11 100 108.5 83 172 42 14 125 100 128 52 65.5 M10-70 - 1375
GN 166-B60-2-BL B 60 11 100 108.5 83 172 42 14 125 100 128 52 65.5 M10-70 - 1375
3D-модель Технические данные (PDF)

Характеристики

Идентификационный номер

№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912

Алюминий

  • С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

  • Гладкий, матовые, дробеструйная обработка BL

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Самоблокирующиеся при помощи полиамидного кольца

Информация

Рабочие отверстия соединительных зажимов с опорной пластиной с выступом GN 166 не подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.

Также возможно заказать отверстия квадратного сечения для профильных систем.

В местах расположения винтов z винты с головкой под шестигранный ключ позволяют уменьшить сечение отверстия для зажима.

Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911  перечисленные в таблице в качестве принадлежностей.

Аксессуары

  • Конструкционные трубы GN 990
  • Регулируемые ручки рычажного типа GN 911

Техническая информация
