Серия GN 134
GN 134-S-S
Двусторонние зажимы
Алюминий, многокомпонентная сборка
Квадратная форма-Квадратная форма
Исполнения серии GN 134
Изображения
Схемы

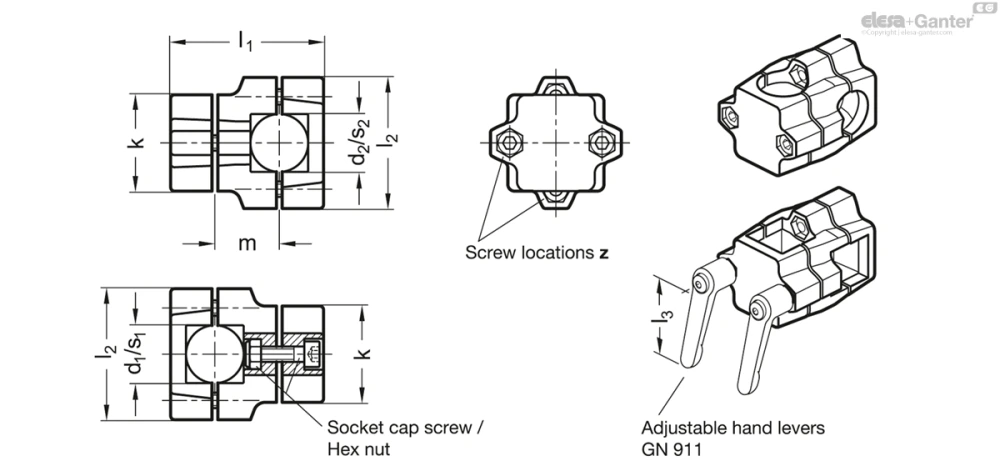

GN 134-S-S
Таблица моделей — Двусторонние зажимы
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 134-V20-V20-50-2-SW | V20-V20 | 50 | 79.5 | 68 | 33.5 | M8-30 | 63 | 78 | 350 | |
| GN 134-V20-V20-50-2-BL | V20-V20 | 50 | 79.5 | 68 | 33.5 | M8-30 | 63 | 78 | 350 | |
| GN 134-V25-V25-50-2-SW | V25-V25 | 50 | 79.5 | 68 | 33.5 | M8-30 | 63 | 78 | 325 | |
| GN 134-V25-V25-50-2-BL | V25-V25 | 50 | 79.5 | 68 | 33.5 | M8-30 | 63 | 78 | 325 | |
| GN 134-V30-V30-50-2-SW | V30-V30 | 50 | 79.5 | 68 | 33.5 | M8-30 | 63 | 78 | 250 | |
| GN 134-V30-V30-50-2-BL | V30-V30 | 50 | 79.5 | 68 | 33.5 | M8-30 | 63 | 78 | 250 | |
| GN 134-V30-V30-60-2-SW | V30-V30 | 60 | 109 | 79 | 50 | M8-50 | 63 | 78 | 660 | |
| GN 134-V30-V30-60-2-BL | V30-V30 | 60 | 109 | 79 | 50 | M8-50 | 63 | 78 | 660 | |
| GN 134-V35-V35-60-2-SW | V35-V35 | 60 | 109 | 79 | 50 | M8-50 | 63 | 78 | 620 | |
| GN 134-V35-V35-60-2-BL | V35-V35 | 60 | 109 | 79 | 50 | M8-50 | 63 | 78 | 620 | |
| GN 134-V40-V40-60-2-SW | V40-V40 | 60 | 109 | 79 | 50 | M8-50 | 63 | 78 | 560 | |
| GN 134-V40-V40-60-2-BL | V40-V40 | 60 | 109 | 79 | 50 | M8-50 | 63 | 78 | 560 | |
| GN 134-V40-V40-76-2-SW | V40-V40 | 76 | 125 | 98 | 55 | M10-50 | 78 | 92 | 995 | |
| GN 134-V40-V40-76-2-BL | V40-V40 | 76 | 125 | 98 | 55 | M10-50 | 78 | 92 | 945 | |
| GN 134-V45-V45-76-2-SW | V45-V45 | 76 | 125 | 98 | 55 | M10-50 | 78 | 92 | 825 | |
| GN 134-V45-V45-76-2-BL | V45-V45 | 76 | 125 | 98 | 55 | M10-50 | 78 | 92 | 825 | |
| GN 134-V50-V50-76-2-SW | V50-V50 | 76 | 125 | 98 | 55 | M10-50 | 78 | 92 | 950 | |
| GN 134-V50-V50-76-2-BL | V50-V50 | 76 | 125 | 98 | 55 | M10-50 | 78 | 92 | 880 |
Характеристики
Идентификационный номер
№ 2: с четырьмя зажимными винтами из нержавеющей стали DIN 912
Алюминий
- С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
- Гладкий, матовые, дробеструйная обработка BL
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Рабочие отверстия двусторонних зажимов / фиксаторов соединителя GN 134 не обработаны и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
Также возможно заказать отверстия квадратного сечения для профильных систем.
В местах расположения винтов z, винты с головкой под шестигранный ключ позволяют уменьшить сечение отверстия для зажима.
Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 перечисленные в таблице в качестве принадлежностей.
Аксессуары
- Регулируемые ручки рычажного типа GN 911
