Серия GN 135
GN 135
Двусторонние зажимы
Алюминий / многокомпонентная сборка / неравные размеры отверстий d 1 / s 1 и d 2 / s 2
Двусторонние зажимы
Изображения

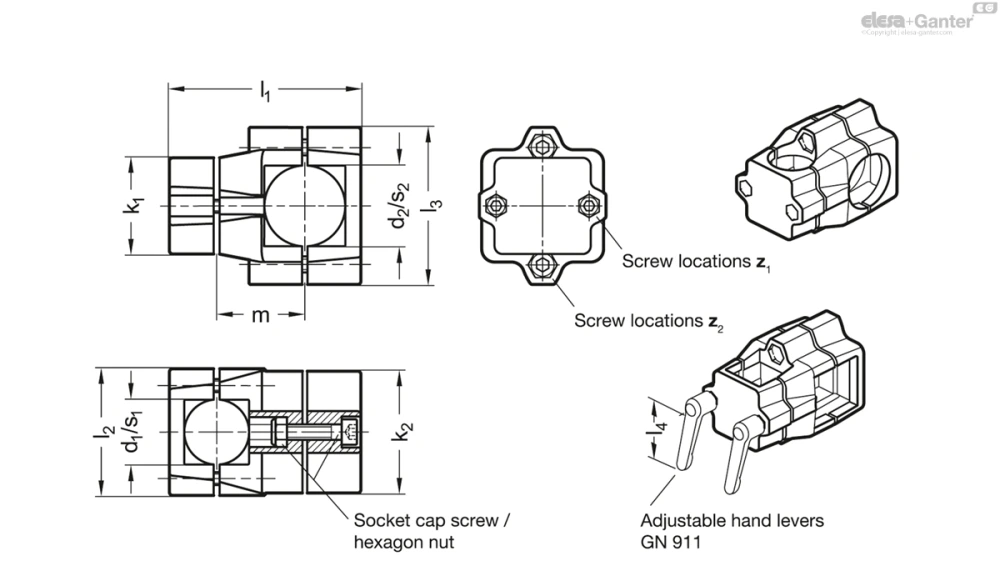

Схемы
GN 135
Таблица моделей — Двусторонние зажимы
| Артикул |
|
|
|
|
k1Clamping length | k2Clamping length | l1 | l2 | l3 | m | z1Screw locations | z2Screw locations | Рекомендуемый вспомогательный ручной рычаг GN 911 для z1 l4 | Рекомендуемый вспомогательный ручной рычаг GN 911 для z2 l4 |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 135-B30-V40-60-2-SW | B 30 | - | - | V 40 | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 910 | |
| GN 135-B30-V40-60-2-BL | B 30 | - | - | V 40 | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 910 | |
| GN 135-V30-V40-60-2-SW | - | V 30 | - | V 40 | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 900 | |
| GN 135-V30-V40-60-2-BL | - | V 30 | - | V 40 | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 900 | |
| GN 135-B30-B40-60-2-SW | B 30 | - | B 40 | - | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 920 | |
| GN 135-B30-B40-60-2-BL | B 30 | - | B 40 | - | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 920 | |
| GN 135-V30-B40-60-2-SW | - | V 30 | B 40 | - | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 747 | |
| GN 135-V30-B40-60-2-BL | - | V 30 | B 40 | - | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 747 | |
| GN 135-B30-V50-60-2-SW | B 30 | - | - | V 50 | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 880 | |
| GN 135-B30-V50-60-2-BL | B 30 | - | - | V 50 | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 880 | |
| GN 135-V30-V50-60-2-SW | - | V 30 | - | V 50 | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 750 | |
| GN 135-V30-V50-60-2-BL | - | V 30 | - | V 50 | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 750 | |
| GN 135-B30-B50-60-2-SW | B 30 | - | B 50 | - | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 860 | |
| GN 135-B30-B50-60-2-BL | B 30 | - | B 50 | - | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 860 | |
| GN 135-V30-B50-60-2-SW | - | V 30 | B 50 | - | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 450 | |
| GN 135-V30-B50-60-2-BL | - | V 30 | B 50 | - | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 450 | |
| GN 135-B40-B50-60-2-SW | B 40 | - | B 50 | - | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 454 | |
| GN 135-B40-B50-60-2-BL | B 40 | - | B 50 | - | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 454 | |
| GN 135-V40-B50-60-2-SW | - | V 40 | B 50 | - | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 830 | |
| GN 135-V40-B50-60-2-BL | - | V 40 | B 50 | - | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 830 | |
| GN 135-B40-V50-60-2-SW | B 40 | - | - | V 50 | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 776 | |
| GN 135-B40-V50-60-2-BL | B 40 | - | - | V 50 | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 776 | |
| GN 135-V40-V50-60-2-SW | - | V 40 | - | V 50 | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 760 | |
| GN 135-V40-V50-60-2-BL | - | V 40 | - | V 50 | 60 | 76 | 120 | 79 | 98 | 55 | M8-50 | M10-55 | 63 | 78 | 78 | 92 | 760 |
Характеристики
Идентификационный номер
№ 2: с четырьмя зажимными винтами из нержавеющей стали DIN 912
Алюминий
- С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
- Гладкий, матовые, дробеструйная обработка BL
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Рабочие отверстия двусторонних зажимов GN 135 предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
Также возможно заказать отверстия квадратного сечения для профильных систем
Отверстия круглого и квадратного сечения организованы таким образом, чтобы можно было соединять трубы различного сечения.
В местах расположения винтов z1 / z2 винты с головкой под шестигранный ключ позволяют уменьшить сечение отверстия для зажима.
Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 перечисленные в таблице в качестве принадлежностей.
Аксессуары
- Регулируемые ручки рычажного типа GN 911
По запросу
- другие комбинации отверстий круглого и квадратного сечения d1 / s1 и d2 / s2
Техническая информация
