Серия EWN.

EWN-SST

Зажимные барашки

Технополимер

Втулка из нержавеющей стали, резьбовое отверстие, с колпачком

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. __logo__ERGO__ __logo__Design9697__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) __logo__IF95__ Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии EWN.

EWN-B

EWN-B

Зажимные барашки

Технополимер
EWN-FP

EWN-FP

Зажимные барашки

Технополимер
EWN-SST

EWN-SST

Зажимные барашки

Технополимер
EWN-SST-FP

EWN-SST-FP

Зажимные барашки

Технополимер
EWN-SST-p

EWN-SST-p

Зажимные барашки

Технополимер
EWN-p

EWN-p

Зажимные барашки

Технополимер

Изображения

EWN-SST — Зажимные барашки EWN-SST — Зажимные барашки EWN-SST — Зажимные барашки EWN-SST — Зажимные барашки EWN-SST — Зажимные барашки EWN-SST — Зажимные барашки EWN-SST — Зажимные барашки EWN-SST — Зажимные барашки

Схемы

Схема EWN-SST

EWN-SST

Таблица моделей — Зажимные барашки

Артикул Описание
В корзину
224201-C1 EWN.40 SST-M5-C1 40 M5 20 13.5 4 6 12 10 10
224201-C2 EWN.40 SST-M5-C2 40 M5 20 13.5 4 6 12 10 10
224201-C3 EWN.40 SST-M5-C3 40 M5 20 13.5 4 6 12 10 10
224201-C4 EWN.40 SST-M5-C4 40 M5 20 13.5 4 6 12 10 10
224201-C5 EWN.40 SST-M5-C5 40 M5 20 13.5 4 6 12 10 10
224201-C6 EWN.40 SST-M5-C6 40 M5 20 13.5 4 6 12 10 10
224201-C17 EWN.40 SST-M5-C17 40 M5 20 13.5 4 6 12 10 10
224206-C1 EWN.40 SST-M6-C1 40 M6 20 13.5 4 6 12 10 11
224206-C2 EWN.40 SST-M6-C2 40 M6 20 13.5 4 6 12 10 10
224206-C3 EWN.40 SST-M6-C3 40 M6 20 13.5 4 6 12 10 10
224206-C4 EWN.40 SST-M6-C4 40 M6 20 13.5 4 6 12 10 10
224206-C5 EWN.40 SST-M6-C5 40 M6 20 13.5 4 6 12 10 10
224206-C6 EWN.40 SST-M6-C6 40 M6 20 13.5 4 6 12 10 10
224206-C17 EWN.40 SST-M6-C17 40 M6 20 13.5 4 6 12 10 10
224211-C1 EWN.40 SST-M8-C1 40 M8 20 13.5 4 6 12 10 9
224211-C2 EWN.40 SST-M8-C2 40 M8 20 13.5 4 6 12 10 10
224211-C3 EWN.40 SST-M8-C3 40 M8 20 13.5 4 6 12 10 10
224211-C4 EWN.40 SST-M8-C4 40 M8 20 13.5 4 6 12 10 10
224211-C5 EWN.40 SST-M8-C5 40 M8 20 13.5 4 6 12 10 10
224211-C6 EWN.40 SST-M8-C6 40 M8 20 13.5 4 6 12 10 10
224211-C17 EWN.40 SST-M8-C17 40 M8 20 13.5 4 6 12 10 10
224216-C1 EWN.48 SST-M6-C1 47 M6 24 13.5 5.5 7 12 10 11
224216-C2 EWN.48 SST-M6-C2 47 M6 24 13.5 5.5 7 12 10 10
224216-C3 EWN.48 SST-M6-C3 47 M6 24 13.5 5.5 7 12 10 10
224216-C4 EWN.48 SST-M6-C4 47 M6 24 13.5 5.5 7 12 10 10
224216-C5 EWN.48 SST-M6-C5 47 M6 24 13.5 5.5 7 12 10 10
224216-C6 EWN.48 SST-M6-C6 47 M6 24 13.5 5.5 7 12 10 10
224216-C17 EWN.48 SST-M6-C17 47 M6 24 13.5 5.5 7 12 10 10
224221-C1 EWN.48 SST-M8-C1 47 M8 24 13.5 5.5 7 12 10 9
224221-C2 EWN.48 SST-M8-C2 47 M8 24 13.5 5.5 7 12 10 9
224221-C3 EWN.48 SST-M8-C3 47 M8 24 13.5 5.5 7 12 10 9
224221-C4 EWN.48 SST-M8-C4 47 M8 24 13.5 5.5 7 12 10 9
224221-C5 EWN.48 SST-M8-C5 47 M8 24 13.5 5.5 7 12 10 9
224221-C6 EWN.48 SST-M8-C6 47 M8 24 13.5 5.5 7 12 10 9
224221-C17 EWN.48 SST-M8-C17 47 M8 24 13.5 5.5 7 12 10 9
224241-C1 EWN.55 SST-M8-C1 55 M8 28 16 6.5 8 18 15 15
224241-C2 EWN.55 SST-M8-C2 55 M8 28 16 6.5 8 18 15 15
224241-C3 EWN.55 SST-M8-C3 55 M8 28 16 6.5 8 18 15 15
224241-C4 EWN.55 SST-M8-C4 55 M8 28 16 6.5 8 18 15 15
224241-C5 EWN.55 SST-M8-C5 55 M8 28 16 6.5 8 18 15 15
224241-C6 EWN.55 SST-M8-C6 55 M8 28 16 6.5 8 18 15 15
224241-C17 EWN.55 SST-M8-C17 55 M8 28 16 6.5 8 18 15 15
224256-C1 EWN.63-SST M10-C1 63 M10 32 19 7.5 9 20 35 20
224256-C2 EWN.63-SST M10-C2 63 M10 32 19 7.5 9 20 35 20
224256-C3 EWN.63-SST M10-C3 63 M10 32 19 7.5 9 20 35 20
224256-C4 EWN.63-SST M10-C4 63 M10 32 19 7.5 9 20 35 20
224256-C5 EWN.63-SST M10-C5 63 M10 32 19 7.5 9 20 35 20
224256-C6 EWN.63-SST M10-C6 63 M10 32 19 7.5 9 20 35 20
224256-C17 EWN.63-SST M10-C17 63 M10 32 19 7.5 9 20 35 20
224411-C1 EWN.70 SST-M10-C1 70 M10 36 20 8 10 20 35 31
224411-C2 EWN.70 SST-M10-C2 70 M10 36 20 8 10 20 35 31
224411-C3 EWN.70 SST-M10-C3 70 M10 36 20 8 10 20 35 38
224411-C4 EWN.70 SST-M10-C4 70 M10 36 20 8 10 20 35 31
224411-C5 EWN.70 SST-M10-C5 70 M10 36 20 8 10 20 35 31
224411-C6 EWN.70 SST-M10-C6 70 M10 36 20 8 10 20 35 31
224411-C17 EWN.70 SST-M10-C17 70 M10 36 20 8 10 20 35 31
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Колпачок втулки

  • ECA.W: технополимер на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки. Входят в комплект поставки, снимаются с помощью отвёртки.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Стандартные исполнения

  • EWN-B: втулка из латуни со сквозным резьбовым отверстием и колпачком.
  • EWN-SST: втулка из нержавеющей стали AISI 303 со сквозным резьбовым отверстием и колпачком.
  • EWN-FP: втулка из латуни со сквозным резьбовым отверстием без колпачка.
  • EWN-SST-FP: втулка из нержавеющей стали AISI 303 со сквозным резьбовым отверстием без колпачка.
  • EWN-p: резьбовой стержень из оцинкованной стали с фаской на плоском торце по стандарту UNI 947: ИСО 4753 (см. Технические данные), с закрывающейся крышкой.
  • EWN-SST-p: резьбовой стержень из нержавеющей стали AISI 303 с фаской на плоском конце по стандарту UNI 947: ИСО 4753 (см. Технические данные), с закрывающейся крышкой.

Аксессуары по запросу

Аксессуары по запросу

  • ECA.W: крышка из технополимера на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки (см. таблицу).

Вопрос о продукции

Спросите о серии EWN-SST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

CT-FG-B — Зажимные барашки

CT-FG-B

Зажимные барашки

С фланцем, технополимер

Латунная втулка, резьбовое глухое отверстие
CT-FG-SST-p — Зажимные барашки

CT-FG-SST-p

Зажимные барашки

С фланцем, технополимер

Резьбовой стержень из нержавеющей стали
CT-FG-p — Зажимные барашки

CT-FG-p

Зажимные барашки

С фланцем, технополимер

Резьбовая шпилька из оцинкованной стали
CT.476-B — Зажимные барашки

CT.476-B

Зажимные барашки

Технополимер

Латунная втулка, резьбовое глухое отверстие
CT.476-FP — Зажимные барашки

CT.476-FP

Зажимные барашки

Технополимер

Латунная втулка, сквозное резьбовое отверстие
CT.476-SST-p — Зажимные барашки

CT.476-SST-p

Зажимные барашки

Технополимер

Резьбовой стержень из нержавеющей стали
CT.476-p — Зажимные барашки

CT.476-p

Зажимные барашки

Технополимер

Резьбовая шпилька из оцинкованной стали
CTD-B — Лепестковые поворотные ручки с ограничением крутящего момента

CTD-B

Лепестковые поворотные ручки с ограничением крутящего момента

Технополимер

Резьбовое отверстие

Артикул модели

EWN-SST — Зажимные барашки

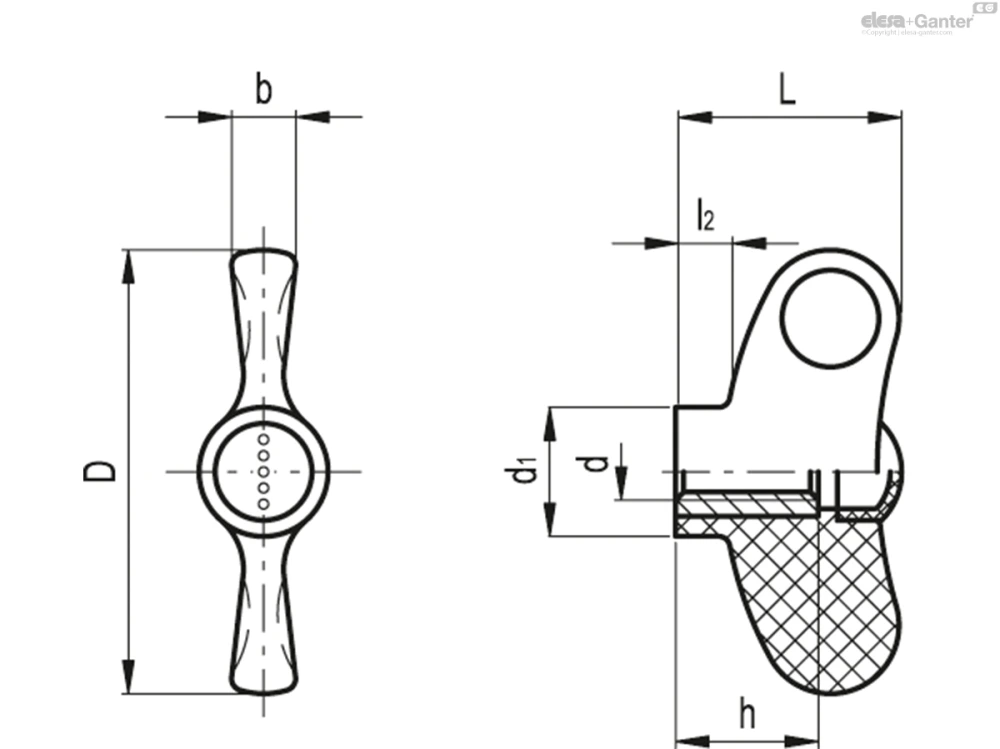

Чертёж EWN-SST
