Серия CT.476

CT.476-FP

Зажимные барашки

Технополимер

Латунная втулка, сквозное резьбовое отверстие

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии CT.476

CT.476-B

CT.476-B

Зажимные барашки

Технополимер
CT.476-FP

CT.476-FP

Зажимные барашки

Технополимер
CT.476-SST-p

CT.476-SST-p

Зажимные барашки

Технополимер
CT.476-p

CT.476-p

Зажимные барашки

Технополимер

Изображения

CT.476-FP — Зажимные барашки

Схемы

Схема CT.476-FP

CT.476-FP

Таблица моделей — Зажимные барашки

Артикул Описание
В корзину
8326 CT.476/30 FP-M5 32 M5 15 6.5 13 12 9 8
8358 CT.476/30 FP-M6 32 M6 15 6.5 13 12 15 7
8436 CT.476/40 FP-M5 40 M5 17 9 15.5 12 9 11
8438 CT.476/40 FP-M6 40 M6 17 9 15.5 12 15 11
8458 CT.476/40 FP-M8 40 M8 17 9 15.5 14 22 11
8508 CT.476/48 FP-M8 48 M8 19 9 19 16 24 14
8558 CT.476/56 FP-M10 56 M10 23 11 21 20 30 26
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Стандартные исполнения

  • CT.476-B: втулка из латуни с глухим резьбовым отверстием.
  • CT.476-FP: втулка из латуни со сквозным резьбовым отверстием.
  • CT.476-p: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947 : ISO 4753 (см. Технические данные).
  • CT.476-SST-p: резьбовая шпилька из оцинкованной стали с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).

Общая информация

Особенности и области применения

Конструкция лепестковых ручек обеспечивает высокий крутящий момент при закручивании.

Вопрос о продукции

Спросите о серии CT.476-FP — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

CT-FG-B — Зажимные барашки

CT-FG-B

Зажимные барашки

С фланцем, технополимер

Латунная втулка, резьбовое глухое отверстие
CT-FG-SST-p — Зажимные барашки

CT-FG-SST-p

Зажимные барашки

С фланцем, технополимер

Резьбовой стержень из нержавеющей стали
CT-FG-p — Зажимные барашки

CT-FG-p

Зажимные барашки

С фланцем, технополимер

Резьбовая шпилька из оцинкованной стали
CTD-B — Лепестковые поворотные ручки с ограничением крутящего момента

CTD-B

Лепестковые поворотные ручки с ограничением крутящего момента

Технополимер

Резьбовое отверстие
CTD-p — Лепестковые поворотные ручки с ограничением крутящего момента

CTD-p

Лепестковые поворотные ручки с ограничением крутящего момента

Технополимер

Шпилька
CTL.476-B — Зажимные барашки

CTL.476-B

Зажимные барашки

Технополимер

Латунная втулка, резьбовое глухое отверстие
CTL.476-FP — Зажимные барашки

CTL.476-FP

Зажимные барашки

Технополимер

Латунная втулка, сквозное резьбовое отверстие
CTL.476-p — Зажимные барашки

CTL.476-p

Зажимные барашки

Технополимер

Резьбовая шпилька из оцинкованной стали

Артикул модели

CT.476-FP — Зажимные барашки

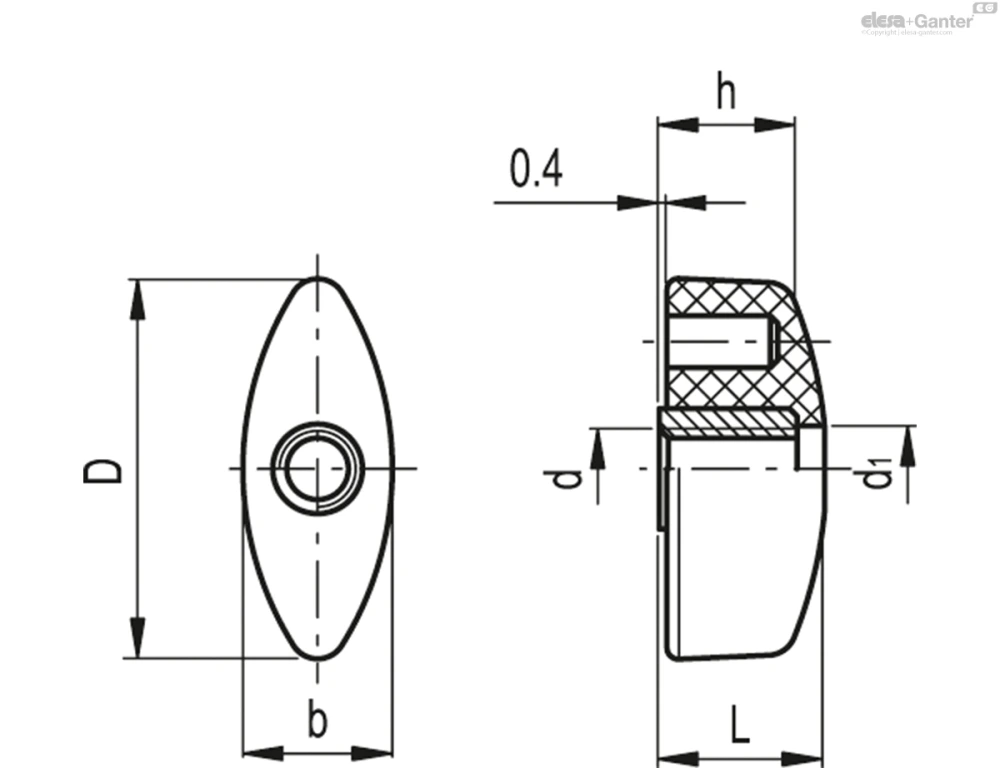

Чертёж CT.476-FP
