Серия CT.476

CT.476-p

Зажимные барашки

Технополимер

Резьбовая шпилька из оцинкованной стали

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии CT.476

CT.476-B

CT.476-B

Зажимные барашки

Технополимер
CT.476-FP

CT.476-FP

Зажимные барашки

Технополимер
CT.476-SST-p

CT.476-SST-p

Зажимные барашки

Технополимер
CT.476-p

CT.476-p

Зажимные барашки

Технополимер

Изображения

CT.476-p — Зажимные барашки

Схемы

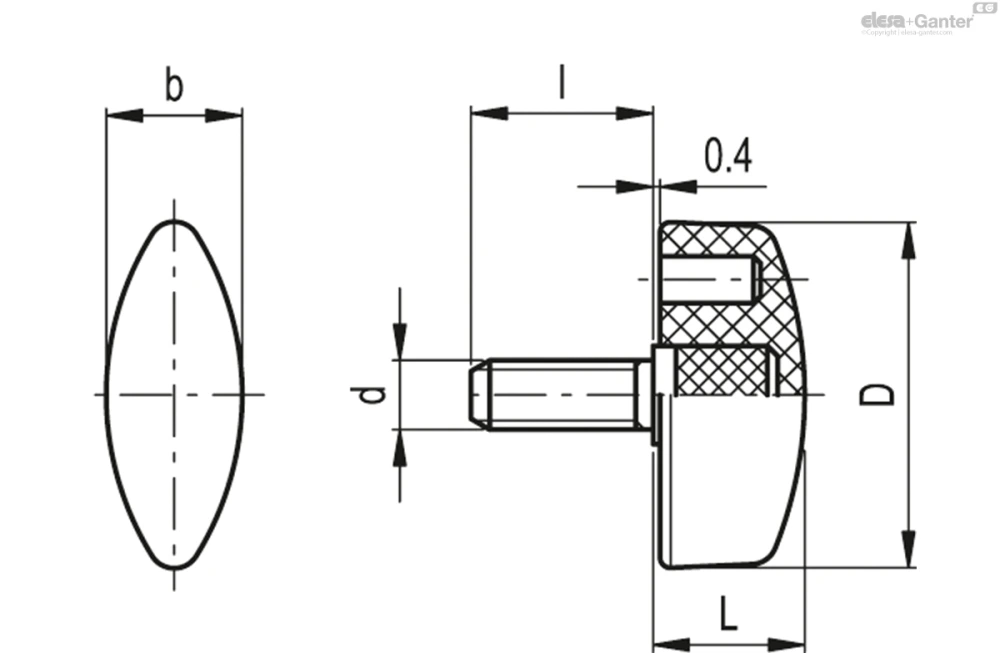

Схема CT.476-p

CT.476-p

Таблица моделей — Зажимные барашки

Артикул Описание
В корзину
8261 CT.476/20 p-M4x6 20 M4 11 6 9.5 6 4
8262 CT.476/20 p-M4x10 20 M4 11 10 9.5 6 4
8311 CT.476/25 p-M5x10 26 M5 13 10 11 8 6
8312 CT.476/25 p-M5x16 26 M5 13 16 11 8 7
8331 CT.476/30 p-M5x10 32 M5 15 10 13 8 9
8332 CT.476/30 p-M5x16 32 M5 15 16 13 8 9
8333 CT.476/30 p-M5x20 32 M5 15 20 13 8 9
8361 CT.476/30 p-M6x10 32 M6 15 10 13 14 10
8360 CT.476/30 p-M6x12 32 M6 15 12 13 14 9
8362 CT.476/30 p-M6x16 32 M6 15 16 13 14 11
8363 CT.476/30 p-M6x20 32 M6 15 20 13 14 12
8364 CT.476/30 p-M6x25 32 M6 15 25 13 14 12
8366 CT.476/30 p-M6x30 32 M6 15 30 13 14 13
8365 CT.476/30 p-M6x40 32 M6 15 40 13 14 15
8371 CT.476/30 p-M8x16 32 M8 15 16 13 16 14
8375 CT.476/30 p-M8x20 32 M8 15 20 13 16 16
8372 CT.476/30 p-M8x25 32 M8 15 25 13 16 17
8376 CT.476/30 p-M8x30 32 M8 15 30 13 16 17
8373 CT.476/30 p-M8x40 32 M8 15 40 13 16 21
8374 CT.476/30 p-M8x45 32 M8 15 45 13 16 22
8482 CT.476/40 p-M5x10 40 M5 17 10 15.5 8 12
8483 CT.476/40 p-M5x16 40 M5 17 16 15.5 8 12
8485 CT.476/40 p-M5x20 40 M5 17 20 15.5 8 12
8492 CT.476/40 p-M6x16 40 M6 17 16 15.5 14 13
8493 CT.476/40 p-M6x20 40 M6 17 20 15.5 14 16
8494 CT.476/40 p-M6x25 40 M6 17 25 15.5 14 16
8496 CT.476/40 p-M6x30 40 M6 17 30 15.5 14 19
8498 CT.476/40 p-M6x40 40 M6 17 40 15.5 14 19
8462 CT.476/40 p-M8x16 40 M8 17 16 15.5 18 16
8464 CT.476/40 p-M8x25 40 M8 17 25 15.5 18 19
8466 CT.476/40 p-M8x40 40 M8 17 40 15.5 18 24
8472 CT.476/40 p-M10x20 40 M10 17 20 15.5 28 23
8474 CT.476/40 p-M10x30 40 M10 17 30 15.5 28 28
8476 CT.476/40 p-M10x40 40 M10 17 40 15.5 28 33
8521 CT.476/48 p-M8x16 48 M8 19 16 19 20 18
8524 CT.476/48 p-M8x25 48 M8 19 25 19 20 25
8572 CT.476/56 p-M10x20 56 M10 23 20 21 40 35
8574 CT.476/56 p-M10x30 56 M10 23 30 21 40 39
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Стандартные исполнения

  • CT.476-B: втулка из латуни с глухим резьбовым отверстием.
  • CT.476-FP: втулка из латуни со сквозным резьбовым отверстием.
  • CT.476-p: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947 : ISO 4753 (см. Технические данные).
  • CT.476-SST-p: резьбовая шпилька из оцинкованной стали с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).

Общая информация

Особенности и области применения

Конструкция лепестковых ручек обеспечивает высокий крутящий момент при закручивании.
