Серия CT-FG

CT-FG-SST-p

Зажимные барашки

С фланцем, технополимер

Резьбовой стержень из нержавеющей стали

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии CT-FG

CT-FG-B

CT-FG-B

Зажимные барашки

С фланцем, технополимер
CT-FG-SST-p

CT-FG-SST-p

Зажимные барашки

С фланцем, технополимер
CT-FG-p

CT-FG-p

Зажимные барашки

С фланцем, технополимер

Изображения

CT-FG-SST-p — Зажимные барашки

Схемы

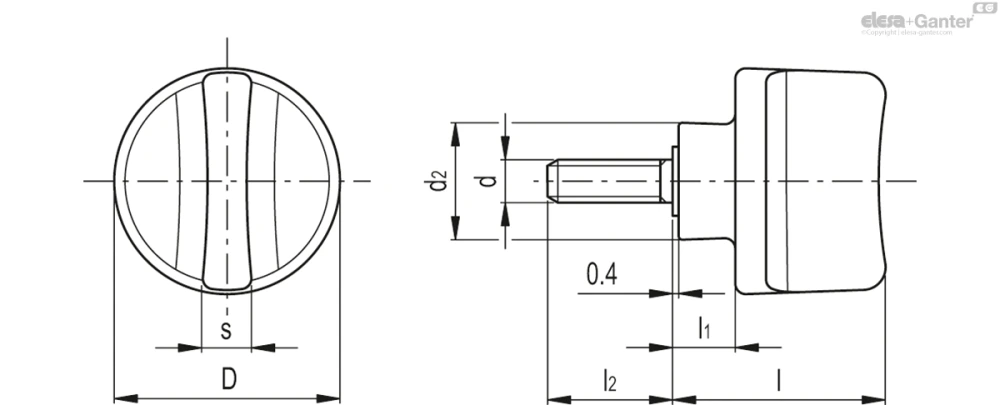

Схема CT-FG-SST-p

CT-FG-SST-p

Таблица моделей — Зажимные барашки

Артикул Описание
В корзину
108023 CT-FG.25-SST-p-M5x10 25 M5 13 24 6 10 6.5 6 11
108024 CT-FG.25-SST-p-M5x16 25 M5 13 24 6 16 6.5 6 12
108026 CT-FG.25-SST-p-M5x25 25 M5 13 24 6 25 6.5 6 12
108030 CT-FG.30-SST-p-M6x10 30 M6 15.5 28 8 10 7 7 15
108032 CT-FG.30-SST-p-M6x16 30 M6 15.5 28 8 16 7 7 16
108033 CT-FG.30-SST-p-M6x20 30 M6 15.5 28 8 20 7 7 16
108034 CT-FG.30-SST-p-M6x25 30 M6 15.5 28 8 25 7 7 17
108035 CT-FG.30-SST-p-M6x30 30 M6 15.5 28 8 30 7 7 18
108041 CT-FG.30-SST-p-M8x16 30 M8 15.5 28 8 16 7 11 21
108042 CT-FG.30-SST-p-M8x20 30 M8 15.5 28 8 20 7 11 20
108043 CT-FG.30-SST-p-M8x25 30 M8 15.5 28 8 25 7 11 22
108044 CT-FG.30-SST-p-M8x30 30 M8 15.5 28 8 30 7 11 24
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Стандартные исполнения

  • CT-FG-B: втулка из латуни с глухим резьбовым отверстием.
  • CT-FG-p: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947 : ISO 4753 (см. Технические данные).
  • CT-FG-SST-p: Шпилька из нержавеющей стали AISI 304 с фаской на торце, стандарт UNI 947 : ISO 4753 (см. Технические данные).

Общая информация

Особенности и области применения

Конструкция лепестковых ручек обеспечивает высокий крутящий момент при закручивании.

Фланец обеспечивает более надёжный захват, а удлинённая втулка увеличивает расстояние от фиксирующей поверхности.
