Серия EWN.
EWN-FP
Зажимные барашки
Технополимер
Латунная втулка, резьбовое отверстие, без колпачка
Исполнения серии EWN.
Изображения

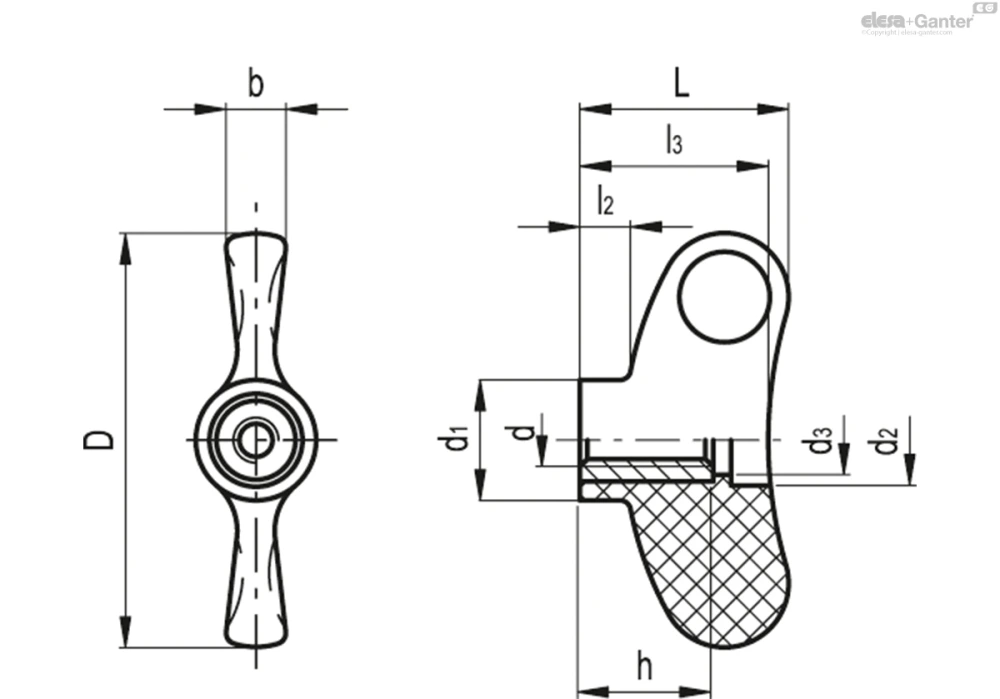

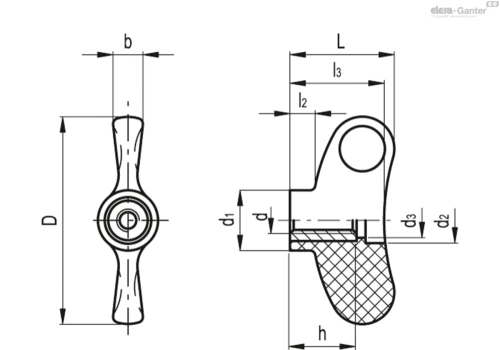

Схемы
EWN-FP
Таблица моделей — Зажимные барашки
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 223154-C0 | EWN.70 FP-M12-C0 | 70 | M12 | 36 | 20 | 15 | 13 | 8 | 32 | 10 | 20 | 55 | 30 | |
| 223115-C0 | EWN.40 FP-M5-C0 | 40 | M5 | 20 | 13.5 | 10 | 8.5 | 4 | 18 | 6 | 12 | 9 | 8 | |
| 223116-C0 | EWN.40 FP-M6-C0 | 40 | M6 | 20 | 13.5 | 10 | 8.5 | 4 | 18 | 6 | 12 | 10 | 7 | |
| 223117-C0 | EWN.40 FP-M8-C0 | 40 | M8 | 20 | 13.5 | 10 | 8.5 | 4 | 18 | 6 | 12 | 11 | 7 | |
| 223122-C0 | EWN.48 FP-M5-C0 | 47 | M5 | 24 | 13.5 | 10 | 8.5 | 5.5 | 21.5 | 7 | 12 | 9 | 9 | |
| 223123-C0 | EWN.48 FP-M6-C0 | 47 | M6 | 24 | 13.5 | 10 | 8.5 | 5.5 | 21.5 | 7 | 12 | 10 | 9 | |
| 223124-C0 | EWN.48 FP-M8-C0 | 47 | M8 | 24 | 13.5 | 10 | 8.5 | 5.5 | 21.5 | 7 | 12 | 11 | 8 | |
| 223132-C0 | EWN.55 FP-M6-C0 | 55 | M6 | 28 | 16 | 12 | 10.5 | 6.5 | 25 | 8 | 18 | 20 | 19 | |
| 223133-C0 | EWN.55 FP-M8-C0 | 55 | M8 | 28 | 16 | 12 | 10.5 | 6.5 | 25 | 8 | 18 | 25 | 17 | |
| 223144-C0 | EWN.63 FP-M8-C0 | 63 | M8 | 32 | 19 | 14 | 10.5 | 7.5 | 29 | 9 | 20 | 45 | 28 | |
| 223145-C0 | EWN.63 FP-M10-C0 | 63 | M10 | 32 | 19 | 14 | 10.5 | 7.5 | 29 | 9 | 20 | 55 | 27 | |
| 223152-C0 | EWN.70 FP-M8-C0 | 70 | M8 | 36 | 20 | 15 | 13 | 8 | 32 | 10 | 20 | 45 | 33 | |
| 223153-C0 | EWN.70 FP-M10-C0 | 70 | M10 | 36 | 20 | 15 | 13 | 8 | 32 | 10 | 20 | 55 | 31 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
Колпачок втулки
- ECA.W: технополимер на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки. Входят в комплект поставки, снимаются с помощью отвёртки.
Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).
Стандартные исполнения
- EWN-B: втулка из латуни со сквозным резьбовым отверстием и колпачком.
- EWN-SST: втулка из нержавеющей стали AISI 303 со сквозным резьбовым отверстием и колпачком.
- EWN-FP: втулка из латуни со сквозным резьбовым отверстием без колпачка.
- EWN-SST-FP: втулка из нержавеющей стали AISI 303 со сквозным резьбовым отверстием без колпачка.
- EWN-p: резьбовой стержень из оцинкованной стали с фаской на плоском торце по стандарту UNI 947: ИСО 4753 (см. Технические данные), с закрывающейся крышкой.
- EWN-SST-p: резьбовой стержень из нержавеющей стали AISI 303 с фаской на плоском конце по стандарту UNI 947: ИСО 4753 (см. Технические данные), с закрывающейся крышкой.
Аксессуары по запросу
Аксессуары по запросу
- ECA.W: крышка из технополимера на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки (см. таблицу).
