Серия EWN.

EWN-p

Зажимные барашки

Технополимер

Резьбовая шпилька из оцинкованной стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. __logo__ERGO__ __logo__Design9697__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). __logo__IF95__ Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии EWN.

EWN-B

EWN-B

Зажимные барашки

Технополимер
EWN-FP

EWN-FP

Зажимные барашки

Технополимер
EWN-SST

EWN-SST

Зажимные барашки

Технополимер
EWN-SST-FP

EWN-SST-FP

Зажимные барашки

Технополимер
EWN-SST-p

EWN-SST-p

Зажимные барашки

Технополимер
EWN-p

EWN-p

Зажимные барашки

Технополимер

Изображения

EWN-p — Зажимные барашки EWN-p — Зажимные барашки EWN-p — Зажимные барашки EWN-p — Зажимные барашки EWN-p — Зажимные барашки EWN-p — Зажимные барашки EWN-p — Зажимные барашки EWN-p — Зажимные барашки

Схемы

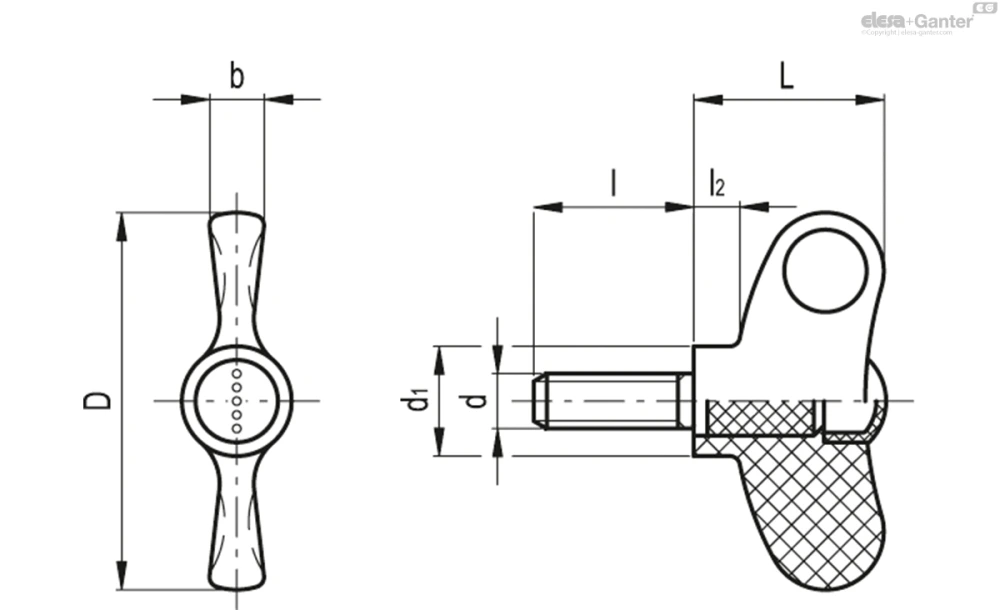

Схема EWN-p

EWN-p

Таблица моделей — Зажимные барашки

Артикул Описание
В корзину
223441-C1 EWN.40 p-M5x16-C1 40 M5 20 13.5 16 4 6 9 11
223441-C2 EWN.40 p-M5x16-C2 40 M5 20 13.5 16 4 6 9 11
223441-C3 EWN.40 p-M5x16-C3 40 M5 20 13.5 16 4 6 9 11
223441-C4 EWN.40 p-M5x16-C4 40 M5 20 13.5 16 4 6 9 11
223441-C5 EWN.40 p-M5x16-C5 40 M5 20 13.5 16 4 6 9 11
223441-C6 EWN.40 p-M5x16-C6 40 M5 20 13.5 16 4 6 9 11
223441-C17 EWN.40 p-M5x16-C17 40 M5 20 13.5 16 4 6 9 11
223443-C1 EWN.40 p-M5x20-C1 40 M5 20 13.5 20 4 6 9 11
223443-C2 EWN.40 p-M5x20-C2 40 M5 20 13.5 20 4 6 9 11
223443-C3 EWN.40 p-M5x20-C3 40 M5 20 13.5 20 4 6 9 11
223443-C4 EWN.40 p-M5x20-C4 40 M5 20 13.5 20 4 6 9 11
223443-C5 EWN.40 p-M5x20-C5 40 M5 20 13.5 20 4 6 9 11
223443-C6 EWN.40 p-M5x20-C6 40 M5 20 13.5 20 4 6 9 11
223443-C17 EWN.40 p-M5x20-C17 40 M5 20 13.5 20 4 6 9 11
223447-C1 EWN.40 p-M5x30-C1 40 M5 20 13.5 30 4 6 9 17
223447-C2 EWN.40 p-M5x30-C2 40 M5 20 13.5 30 4 6 9 17
223447-C3 EWN.40 p-M5x30-C3 40 M5 20 13.5 30 4 6 9 17
223447-C4 EWN.40 p-M5x30-C4 40 M5 20 13.5 30 4 6 9 17
223447-C5 EWN.40 p-M5x30-C5 40 M5 20 13.5 30 4 6 9 17
223447-C6 EWN.40 p-M5x30-C6 40 M5 20 13.5 30 4 6 9 17
223447-C17 EWN.40 p-M5x30-C17 40 M5 20 13.5 30 4 6 9 17
223451-C1 EWN.40 p-M6x16-C1 40 M6 20 13.5 16 4 6 12 13
223451-C2 EWN.40 p-M6x16-C2 40 M6 20 13.5 16 4 6 12 13
223451-C3 EWN.40 p-M6x16-C3 40 M6 20 13.5 16 4 6 12 13
223451-C4 EWN.40 p-M6x16-C4 40 M6 20 13.5 16 4 6 12 13
223451-C5 EWN.40 p-M6x16-C5 40 M6 20 13.5 16 4 6 12 13
223451-C6 EWN.40 p-M6x16-C6 40 M6 20 13.5 16 4 6 12 13
223451-C17 EWN.40 p-M6x16-C17 40 M6 20 13.5 16 4 6 12 13
223453-C1 EWN.40 p-M6x20-C1 40 M6 20 13.5 20 4 6 12 13
223453-C2 EWN.40 p-M6x20-C2 40 M6 20 13.5 20 4 6 12 13
223453-C3 EWN.40 p-M6x20-C3 40 M6 20 13.5 20 4 6 12 13
223453-C4 EWN.40 p-M6x20-C4 40 M6 20 13.5 20 4 6 12 13
223453-C5 EWN.40 p-M6x20-C5 40 M6 20 13.5 20 4 6 12 13
223453-C6 EWN.40 p-M6x20-C6 40 M6 20 13.5 20 4 6 12 13
223453-C17 EWN.40 p-M6x20-C17 40 M6 20 13.5 20 4 6 12 13
223455-C1 EWN.40 p-M6x25-C1 40 M6 20 13.5 25 4 6 12 13
223455-C2 EWN.40 p-M6x25-C2 40 M6 20 13.5 25 4 6 12 13
223455-C3 EWN.40 p-M6x25-C3 40 M6 20 13.5 25 4 6 12 13
223455-C4 EWN.40 p-M6x25-C4 40 M6 20 13.5 25 4 6 12 13
223455-C5 EWN.40 p-M6x25-C5 40 M6 20 13.5 25 4 6 12 13
223455-C6 EWN.40 p-M6x25-C6 40 M6 20 13.5 25 4 6 12 13
223455-C17 EWN.40 p-M6x25-C17 40 M6 20 13.5 25 4 6 12 13
223457-C1 EWN.40 p-M6x30-C1 40 M6 20 13.5 30 4 6 12 14
223457-C2 EWN.40 p-M6x30-C2 40 M6 20 13.5 30 4 6 12 14
223457-C3 EWN.40 p-M6x30-C3 40 M6 20 13.5 30 4 6 12 14
223457-C4 EWN.40 p-M6x30-C4 40 M6 20 13.5 30 4 6 12 14
223457-C5 EWN.40 p-M6x30-C5 40 M6 20 13.5 30 4 6 12 14
223457-C6 EWN.40 p-M6x30-C6 40 M6 20 13.5 30 4 6 12 14
223457-C17 EWN.40 p-M6x30-C17 40 M6 20 13.5 30 4 6 12 14
223459-C1 EWN.40 p-M6x40-C1 40 M6 20 13.5 40 4 6 12 16
223459-C2 EWN.40 p-M6x40-C2 40 M6 20 13.5 40 4 6 12 16
223459-C3 EWN.40 p-M6x40-C3 40 M6 20 13.5 40 4 6 12 16
223459-C4 EWN.40 p-M6x40-C4 40 M6 20 13.5 40 4 6 12 16
223459-C5 EWN.40 p-M6x40-C5 40 M6 20 13.5 40 4 6 12 15
223459-C6 EWN.40 p-M6x40-C6 40 M6 20 13.5 40 4 6 12 16
223459-C17 EWN.40 p-M6x40-C17 40 M6 20 13.5 40 4 6 12 16
223461-C1 EWN.40 p-M8x16-C1 40 M8 20 13.5 16 4 6 12 14
223461-C2 EWN.40 p-M8x16-C2 40 M8 20 13.5 16 4 6 12 14
223461-C3 EWN.40 p-M8x16-C3 40 M8 20 13.5 16 4 6 12 14
223461-C4 EWN.40 p-M8x16-C4 40 M8 20 13.5 16 4 6 12 14
223461-C5 EWN.40 p-M8x16-C5 40 M8 20 13.5 16 4 6 12 14
223461-C6 EWN.40 p-M8x16-C6 40 M8 20 13.5 16 4 6 12 14
223461-C17 EWN.40 p-M8x16-C17 40 M8 20 13.5 16 4 6 12 14
223463-C1 EWN.40 p-M8x20-C1 40 M8 20 13.5 20 4 6 12 14
223463-C2 EWN.40 p-M8x20-C2 40 M8 20 13.5 20 4 6 12 14
223463-C3 EWN.40 p-M8x20-C3 40 M8 20 13.5 20 4 6 12 14
223463-C4 EWN.40 p-M8x20-C4 40 M8 20 13.5 20 4 6 12 14
223463-C5 EWN.40 p-M8x20-C5 40 M8 20 13.5 20 4 6 12 14
223463-C6 EWN.40 p-M8x20-C6 40 M8 20 13.5 20 4 6 12 14
223463-C17 EWN.40 p-M8x20-C17 40 M8 20 13.5 20 4 6 12 14
223465-C1 EWN.40 p-M8x25-C1 40 M8 20 13.5 25 4 6 12 14
223465-C2 EWN.40 p-M8x25-C2 40 M8 20 13.5 25 4 6 12 14
223465-C3 EWN.40 p-M8x25-C3 40 M8 20 13.5 25 4 6 12 14
223465-C4 EWN.40 p-M8x25-C4 40 M8 20 13.5 25 4 6 12 14
223465-C5 EWN.40 p-M8x25-C5 40 M8 20 13.5 25 4 6 12 14
223465-C6 EWN.40 p-M8x25-C6 40 M8 20 13.5 25 4 6 12 14
223465-C17 EWN.40 p-M8x25-C17 40 M8 20 13.5 25 4 6 12 14
223467-C1 EWN.40 p-M8x30-C1 40 M8 20 13.5 30 4 6 12 16
223467-C2 EWN.40 p-M8x30-C2 40 M8 20 13.5 30 4 6 12 16
223467-C3 EWN.40 p-M8x30-C3 40 M8 20 13.5 30 4 6 12 16
223467-C4 EWN.40 p-M8x30-C4 40 M8 20 13.5 30 4 6 12 16
223467-C5 EWN.40 p-M8x30-C5 40 M8 20 13.5 30 4 6 12 16
223467-C6 EWN.40 p-M8x30-C6 40 M8 20 13.5 30 4 6 12 16
223467-C17 EWN.40 p-M8x30-C17 40 M8 20 13.5 30 4 6 12 16
223469-C1 EWN.40 p-M8x40-C1 40 M8 20 13.5 40 4 6 12 18
223469-C2 EWN.40 p-M8x40-C2 40 M8 20 13.5 40 4 6 12 16
223469-C3 EWN.40 p-M8x40-C3 40 M8 20 13.5 40 4 6 12 16
223469-C4 EWN.40 p-M8x40-C4 40 M8 20 13.5 40 4 6 12 16
223469-C5 EWN.40 p-M8x40-C5 40 M8 20 13.5 40 4 6 12 16
223469-C6 EWN.40 p-M8x40-C6 40 M8 20 13.5 40 4 6 12 16
223469-C17 EWN.40 p-M8x40-C17 40 M8 20 13.5 40 4 6 12 16
223511-C1 EWN.48 p-M5x16-C1 47 M5 24 13.5 16 5.5 7 9 11
223511-C2 EWN.48 p-M5x16-C2 47 M5 24 13.5 16 5.5 7 9 11
223511-C3 EWN.48 p-M5x16-C3 47 M5 24 13.5 16 5.5 7 9 11
223511-C4 EWN.48 p-M5x16-C4 47 M5 24 13.5 16 5.5 7 9 11
223511-C5 EWN.48 p-M5x16-C5 47 M5 24 13.5 16 5.5 7 9 11
223511-C6 EWN.48 p-M5x16-C6 47 M5 24 13.5 16 5.5 7 9 11
223511-C17 EWN.48 p-M5x16-C17 47 M5 24 13.5 16 5.5 7 9 11
223516-C1 EWN.48 p-M5x20-C1 47 M5 24 13.5 20 5.5 7 9 11
223516-C2 EWN.48 p-M5x20-C2 47 M5 24 13.5 20 5.5 7 9 11
223516-C3 EWN.48 p-M5x20-C3 47 M5 24 13.5 20 5.5 7 9 11
223516-C4 EWN.48 p-M5x20-C4 47 M5 24 13.5 20 5.5 7 9 11
223516-C5 EWN.48 p-M5x20-C5 47 M5 24 13.5 20 5.5 7 9 11
223516-C6 EWN.48 p-M5x20-C6 47 M5 24 13.5 20 5.5 7 9 11
223516-C17 EWN.48 p-M5x20-C17 47 M5 24 13.5 20 5.5 7 9 11
223519-C1 EWN.48 p-M5x30-C1 47 M5 24 13.5 30 5.5 7 9 13
223519-C2 EWN.48 p-M5x30-C2 47 M5 24 13.5 30 5.5 7 9 13
223519-C3 EWN.48 p-M5x30-C3 47 M5 24 13.5 30 5.5 7 9 13
223519-C4 EWN.48 p-M5x30-C4 47 M5 24 13.5 30 5.5 7 9 13
223519-C5 EWN.48 p-M5x30-C5 47 M5 24 13.5 30 5.5 7 9 13
223519-C6 EWN.48 p-M5x30-C6 47 M5 24 13.5 30 5.5 7 9 13
223519-C17 EWN.48 p-M5x30-C17 47 M5 24 13.5 30 5.5 7 9 13
223526-C1 EWN.48 p-M6x10-C1 47 M6 24 13.5 10 5.5 7 12 13
223526-C2 EWN.48 p-M6x10-C2 47 M6 24 13.5 10 5.5 7 12 13
223526-C3 EWN.48 p-M6x10-C3 47 M6 24 13.5 10 5.5 7 12 13
223526-C4 EWN.48 p-M6x10-C4 47 M6 24 13.5 10 5.5 7 12 13
223526-C5 EWN.48 p-M6x10-C5 47 M6 24 13.5 10 5.5 7 12 13
223526-C6 EWN.48 p-M6x10-C6 47 M6 24 13.5 10 5.5 7 12 13
223526-C17 EWN.48 p-M6x10-C17 47 M6 24 13.5 10 5.5 7 12 13
223531-C1 EWN.48 p-M6x16-C1 47 M6 24 13.5 16 5.5 7 12 12
223531-C2 EWN.48 p-M6x16-C2 47 M6 24 13.5 16 5.5 7 12 12
223531-C3 EWN.48 p-M6x16-C3 47 M6 24 13.5 16 5.5 7 12 12
223531-C4 EWN.48 p-M6x16-C4 47 M6 24 13.5 16 5.5 7 12 12
223531-C5 EWN.48 p-M6x16-C5 47 M6 24 13.5 16 5.5 7 12 12
223531-C6 EWN.48 p-M6x16-C6 47 M6 24 13.5 16 5.5 7 12 12
223531-C17 EWN.48 p-M6x16-C17 47 M6 24 13.5 16 5.5 7 12 12
223536-C1 EWN.48 p-M6x20-C1 47 M6 24 13.5 20 5.5 7 12 13
223536-C2 EWN.48 p-M6x20-C2 47 M6 24 13.5 20 5.5 7 12 13
223536-C3 EWN.48 p-M6x20-C3 47 M6 24 13.5 20 5.5 7 12 13
223536-C4 EWN.48 p-M6x20-C4 47 M6 24 13.5 20 5.5 7 12 13
223536-C5 EWN.48 p-M6x20-C5 47 M6 24 13.5 20 5.5 7 12 13
223536-C6 EWN.48 p-M6x20-C6 47 M6 24 13.5 20 5.5 7 12 13
223536-C17 EWN.48 p-M6x20-C17 47 M6 24 13.5 20 5.5 7 12 13
223541-C1 EWN.48 p-M6x25-C1 47 M6 24 13.5 25 5.5 7 12 14
223541-C2 EWN.48 p-M6x25-C2 47 M6 24 13.5 25 5.5 7 12 14
223541-C3 EWN.48 p-M6x25-C3 47 M6 24 13.5 25 5.5 7 12 14
223541-C4 EWN.48 p-M6x25-C4 47 M6 24 13.5 25 5.5 7 12 14
223541-C5 EWN.48 p-M6x25-C5 47 M6 24 13.5 25 5.5 7 12 14
223541-C6 EWN.48 p-M6x25-C6 47 M6 24 13.5 25 5.5 7 12 14
223541-C17 EWN.48 p-M6x25-C17 47 M6 24 13.5 25 5.5 7 12 14
223546-C1 EWN.48 p-M6x30-C1 47 M6 24 13.5 30 5.5 7 12 15
223546-C2 EWN.48 p-M6x30-C2 47 M6 24 13.5 30 5.5 7 12 15
223546-C3 EWN.48 p-M6x30-C3 47 M6 24 13.5 30 5.5 7 12 15
223546-C4 EWN.48 p-M6x30-C4 47 M6 24 13.5 30 5.5 7 12 15
223546-C5 EWN.48 p-M6x30-C5 47 M6 24 13.5 30 5.5 7 12 15
223546-C6 EWN.48 p-M6x30-C6 47 M6 24 13.5 30 5.5 7 12 15
223546-C17 EWN.48 p-M6x30-C17 47 M6 24 13.5 30 5.5 7 12 15
223556-C1 EWN.48 p-M6x40-C1 47 M6 24 13.5 40 5.5 7 12 16
223556-C2 EWN.48 p-M6x40-C2 47 M6 24 13.5 40 5.5 7 12 16
223556-C3 EWN.48 p-M6x40-C3 47 M6 24 13.5 40 5.5 7 12 16
223556-C4 EWN.48 p-M6x40-C4 47 M6 24 13.5 40 5.5 7 12 16
223556-C5 EWN.48 p-M6x40-C5 47 M6 24 13.5 40 5.5 7 12 16
223556-C6 EWN.48 p-M6x40-C6 47 M6 24 13.5 40 5.5 7 12 16
223556-C17 EWN.48 p-M6x40-C17 47 M6 24 13.5 40 5.5 7 12 16
223565-C1 EWN.48 p-M8x16-C1 47 M8 24 13.5 16 5.5 7 12 15
223565-C2 EWN.48 p-M8x16-C2 47 M8 24 13.5 16 5.5 7 12 15
223565-C3 EWN.48 p-M8x16-C3 47 M8 24 13.5 16 5.5 7 12 15
223565-C4 EWN.48 p-M8x16-C4 47 M8 24 13.5 16 5.5 7 12 15
223565-C5 EWN.48 p-M8x16-C5 47 M8 24 13.5 16 5.5 7 12 15
223565-C6 EWN.48 p-M8x16-C6 47 M8 24 13.5 16 5.5 7 12 15
223565-C17 EWN.48 p-M8x16-C17 47 M8 24 13.5 16 5.5 7 12 15
223571-C1 EWN.48 p-M8x20-C1 47 M8 24 13.5 20 5.5 7 12 17
223571-C2 EWN.48 p-M8x20-C2 47 M8 24 13.5 20 5.5 7 12 13
223571-C3 EWN.48 p-M8x20-C3 47 M8 24 13.5 20 5.5 7 12 14
223571-C4 EWN.48 p-M8x20-C4 47 M8 24 13.5 20 5.5 7 12 14
223571-C5 EWN.48 p-M8x20-C5 47 M8 24 13.5 20 5.5 7 12 14
223571-C6 EWN.48 p-M8x20-C6 47 M8 24 13.5 20 5.5 7 12 14
223571-C17 EWN.48 p-M8x20-C17 47 M8 24 13.5 20 5.5 7 12 14
223572-C1 EWN.48 p-M8x25-C1 47 M8 24 13.5 25 5.5 7 12 18
223572-C2 EWN.48 p-M8x25-C2 47 M8 24 13.5 25 5.5 7 12 18
223572-C3 EWN.48 p-M8x25-C3 47 M8 24 13.5 25 5.5 7 12 18
223572-C4 EWN.48 p-M8x25-C4 47 M8 24 13.5 25 5.5 7 12 18
223572-C5 EWN.48 p-M8x25-C5 47 M8 24 13.5 25 5.5 7 12 18
223572-C6 EWN.48 p-M8x25-C6 47 M8 24 13.5 25 5.5 7 12 18
223572-C17 EWN.48 p-M8x25-C17 47 M8 24 13.5 25 5.5 7 12 18
223573-C1 EWN.48 p-M8x30-C1 47 M8 24 13.5 30 5.5 7 12 20
223573-C2 EWN.48 p-M8x30-C2 47 M8 24 13.5 30 5.5 7 12 20
223573-C3 EWN.48 p-M8x30-C3 47 M8 24 13.5 30 5.5 7 12 20
223573-C4 EWN.48 p-M8x30-C4 47 M8 24 13.5 30 5.5 7 12 20
223573-C5 EWN.48 p-M8x30-C5 47 M8 24 13.5 30 5.5 7 12 20
223573-C6 EWN.48 p-M8x30-C6 47 M8 24 13.5 30 5.5 7 12 20
223573-C17 EWN.48 p-M8x30-C17 47 M8 24 13.5 30 5.5 7 12 20
223576-C1 EWN.48 p-M8x40-C1 47 M8 24 13.5 40 5.5 7 12 23
223576-C2 EWN.48 p-M8x40-C2 47 M8 24 13.5 40 5.5 7 12 23
223576-C3 EWN.48 p-M8x40-C3 47 M8 24 13.5 40 5.5 7 12 23
223576-C4 EWN.48 p-M8x40-C4 47 M8 24 13.5 40 5.5 7 12 23
223576-C5 EWN.48 p-M8x40-C5 47 M8 24 13.5 40 5.5 7 12 23
223576-C6 EWN.48 p-M8x40-C6 47 M8 24 13.5 40 5.5 7 12 23
223576-C17 EWN.48 p-M8x40-C17 47 M8 24 13.5 40 5.5 7 12 23
223616-C1 EWN.55 p-M8x10-C1 55 M8 28 16 10 6.5 8 22 24
223616-C2 EWN.55 p-M8x10-C2 55 M8 28 16 10 6.5 8 22 26
223616-C3 EWN.55 p-M8x10-C3 55 M8 28 16 10 6.5 8 22 26
223616-C4 EWN.55 p-M8x10-C4 55 M8 28 16 10 6.5 8 22 26
223616-C5 EWN.55 p-M8x10-C5 55 M8 28 16 10 6.5 8 22 26
223616-C6 EWN.55 p-M8x10-C6 55 M8 28 16 10 6.5 8 22 26
223616-C17 EWN.55 p-M8x10-C17 55 M8 28 16 10 6.5 8 22 26
223621-C1 EWN.55 p-M8x16-C1 55 M8 28 16 16 6.5 8 22 24
223621-C2 EWN.55 p-M8x16-C2 55 M8 28 16 16 6.5 8 22 26
223621-C3 EWN.55 p-M8x16-C3 55 M8 28 16 16 6.5 8 22 26
223621-C4 EWN.55 p-M8x16-C4 55 M8 28 16 16 6.5 8 22 26
223621-C5 EWN.55 p-M8x16-C5 55 M8 28 16 16 6.5 8 22 26
223621-C6 EWN.55 p-M8x16-C6 55 M8 28 16 16 6.5 8 22 26
223621-C17 EWN.55 p-M8x16-C17 55 M8 28 16 16 6.5 8 22 26
223626-C1 EWN.55 p-M8x20-C1 55 M8 28 16 20 6.5 8 22 23
223626-C2 EWN.55 p-M8x20-C2 55 M8 28 16 20 6.5 8 22 23
223626-C3 EWN.55 p-M8x20-C3 55 M8 28 16 20 6.5 8 22 23
223626-C4 EWN.55 p-M8x20-C4 55 M8 28 16 20 6.5 8 22 23
223626-C5 EWN.55 p-M8x20-C5 55 M8 28 16 20 6.5 8 22 23
223626-C6 EWN.55 p-M8x20-C6 55 M8 28 16 20 6.5 8 22 23
223626-C17 EWN.55 p-M8x20-C17 55 M8 28 16 20 6.5 8 22 23
223636-C1 EWN.55 p-M8x30-C1 55 M8 28 16 30 6.5 8 22 26
223636-C2 EWN.55 p-M8x30-C2 55 M8 28 16 30 6.5 8 22 26
223636-C3 EWN.55 p-M8x30-C3 55 M8 28 16 30 6.5 8 22 26
223636-C4 EWN.55 p-M8x30-C4 55 M8 28 16 30 6.5 8 22 26
223636-C5 EWN.55 p-M8x30-C5 55 M8 28 16 30 6.5 8 22 26
223636-C6 EWN.55 p-M8x30-C6 55 M8 28 16 30 6.5 8 22 26
223636-C17 EWN.55 p-M8x30-C17 55 M8 28 16 30 6.5 8 22 26
223646-C1 EWN.55 p-M8x40-C1 55 M8 28 16 40 6.5 8 22 29
223646-C2 EWN.55 p-M8x40-C2 55 M8 28 16 40 6.5 8 22 29
223646-C3 EWN.55 p-M8x40-C3 55 M8 28 16 40 6.5 8 22 29
223646-C4 EWN.55 p-M8x40-C4 55 M8 28 16 40 6.5 8 22 29
223646-C5 EWN.55 p-M8x40-C5 55 M8 28 16 40 6.5 8 22 29
223646-C6 EWN.55 p-M8x40-C6 55 M8 28 16 40 6.5 8 22 29
223646-C17 EWN.55 p-M8x40-C17 55 M8 28 16 40 6.5 8 22 29
223666-C1 EWN.55 p-M10x20-C1 55 M10 28 16 20 6.5 8 25 30
223666-C2 EWN.55 p-M10x20-C2 55 M10 28 16 20 6.5 8 25 30
223666-C3 EWN.55 p-M10x20-C3 55 M10 28 16 20 6.5 8 25 30
223666-C4 EWN.55 p-M10x20-C4 55 M10 28 16 20 6.5 8 25 30
223666-C5 EWN.55 p-M10x20-C5 55 M10 28 16 20 6.5 8 25 30
223666-C6 EWN.55 p-M10x20-C6 55 M10 28 16 20 6.5 8 25 30
223666-C17 EWN.55 p-M10x20-C17 55 M10 28 16 20 6.5 8 25 30
223676-C1 EWN.55 p-M10x30-C1 55 M10 28 16 30 6.5 8 25 35
223676-C2 EWN.55 p-M10x30-C2 55 M10 28 16 30 6.5 8 25 35
223676-C3 EWN.55 p-M10x30-C3 55 M10 28 16 30 6.5 8 25 35
223676-C4 EWN.55 p-M10x30-C4 55 M10 28 16 30 6.5 8 25 35
223676-C5 EWN.55 p-M10x30-C5 55 M10 28 16 30 6.5 8 25 35
223676-C6 EWN.55 p-M10x30-C6 55 M10 28 16 30 6.5 8 25 35
223676-C17 EWN.55 p-M10x30-C17 55 M10 28 16 30 6.5 8 25 35
223686-C1 EWN.55 p-M10x40-C1 55 M10 28 16 40 6.5 8 25 40
223686-C2 EWN.55 p-M10x40-C2 55 M10 28 16 40 6.5 8 25 40
223686-C3 EWN.55 p-M10x40-C3 55 M10 28 16 40 6.5 8 25 40
223686-C4 EWN.55 p-M10x40-C4 55 M10 28 16 40 6.5 8 25 40
223686-C5 EWN.55 p-M10x40-C5 55 M10 28 16 40 6.5 8 25 40
223686-C6 EWN.55 p-M10x40-C6 55 M10 28 16 40 6.5 8 25 40
223686-C17 EWN.55 p-M10x40-C17 55 M10 28 16 40 6.5 8 25 40
223726-C1 EWN.63 p-M8x20-C1 63 M8 32 19 20 7.5 9 32 24
223726-C2 EWN.63 p-M8x20-C2 63 M8 32 19 20 7.5 9 32 24
223726-C3 EWN.63 p-M8x20-C3 63 M8 32 19 20 7.5 9 32 24
223726-C4 EWN.63 p-M8x20-C4 63 M8 32 19 20 7.5 9 32 24
223726-C5 EWN.63 p-M8x20-C5 63 M8 32 19 20 7.5 9 32 24
223726-C6 EWN.63 p-M8x20-C6 63 M8 32 19 20 7.5 9 32 24
223726-C17 EWN.63 p-M8x20-C17 63 M8 32 19 20 7.5 9 32 24
223736-C1 EWN.63 p-M8x30-C1 63 M8 32 19 30 7.5 9 32 32
223736-C2 EWN.63 p-M8x30-C2 63 M8 32 19 30 7.5 9 32 32
223736-C3 EWN.63 p-M8x30-C3 63 M8 32 19 30 7.5 9 32 32
223736-C4 EWN.63 p-M8x30-C4 63 M8 32 19 30 7.5 9 32 32
223736-C5 EWN.63 p-M8x30-C5 63 M8 32 19 30 7.5 9 32 32
223736-C6 EWN.63 p-M8x30-C6 63 M8 32 19 30 7.5 9 32 32
223736-C17 EWN.63 p-M8x30-C17 63 M8 32 19 30 7.5 9 32 32
223746-C1 EWN.63 p-M8x40-C1 63 M8 32 19 40 7.5 9 32 26
223746-C2 EWN.63 p-M8x40-C2 63 M8 32 19 40 7.5 9 32 26
223746-C3 EWN.63 p-M8x40-C3 63 M8 32 19 40 7.5 9 32 26
223746-C4 EWN.63 p-M8x40-C4 63 M8 32 19 40 7.5 9 32 26
223746-C5 EWN.63 p-M8x40-C5 63 M8 32 19 40 7.5 9 32 26
223746-C6 EWN.63 p-M8x40-C6 63 M8 32 19 40 7.5 9 32 26
223746-C17 EWN.63 p-M8x40-C17 63 M8 32 19 40 7.5 9 32 26
223756-C1 EWN.63 p-M10x20-C1 63 M10 32 19 20 7.5 9 48 30
223756-C2 EWN.63 p-M10x20-C2 63 M10 32 19 20 7.5 9 48 30
223756-C3 EWN.63 p-M10x20-C3 63 M10 32 19 20 7.5 9 48 30
223756-C4 EWN.63 p-M10x20-C4 63 M10 32 19 20 7.5 9 48 30
223756-C5 EWN.63 p-M10x20-C5 63 M10 32 19 20 7.5 9 48 30
223756-C6 EWN.63 p-M10x20-C6 63 M10 32 19 20 7.5 9 48 30
223756-C17 EWN.63 p-M10x20-C17 63 M10 32 19 20 7.5 9 48 30
223766-C1 EWN.63 p-M10x30-C1 63 M10 32 19 30 7.5 9 48 35
223766-C2 EWN.63 p-M10x30-C2 63 M10 32 19 30 7.5 9 48 35
223766-C3 EWN.63 p-M10x30-C3 63 M10 32 19 30 7.5 9 48 35
223766-C4 EWN.63 p-M10x30-C4 63 M10 32 19 30 7.5 9 48 35
223766-C5 EWN.63 p-M10x30-C5 63 M10 32 19 30 7.5 9 48 35
223766-C6 EWN.63 p-M10x30-C6 63 M10 32 19 30 7.5 9 48 35
223766-C17 EWN.63 p-M10x30-C17 63 M10 32 19 30 7.5 9 48 35
223776-C1 EWN.63 p-M10x40-C1 63 M10 32 19 40 7.5 9 48 40
223776-C2 EWN.63 p-M10x40-C2 63 M10 32 19 40 7.5 9 48 40
223776-C3 EWN.63 p-M10x40-C3 63 M10 32 19 40 7.5 9 48 40
223776-C4 EWN.63 p-M10x40-C4 63 M10 32 19 40 7.5 9 48 40
223776-C5 EWN.63 p-M10x40-C5 63 M10 32 19 40 7.5 9 48 40
223776-C6 EWN.63 p-M10x40-C6 63 M10 32 19 40 7.5 9 48 40
223776-C17 EWN.63 p-M10x40-C17 63 M10 32 19 40 7.5 9 48 40
223806-C1 EWN.70 p-M8x20-C1 70 M8 36 20 20 8 10 32 34
223806-C2 EWN.70 p-M8x20-C2 70 M8 36 20 20 8 10 32 34
223806-C3 EWN.70 p-M8x20-C3 70 M8 36 20 20 8 10 32 34
223806-C4 EWN.70 p-M8x20-C4 70 M8 36 20 20 8 10 32 34
223806-C5 EWN.70 p-M8x20-C5 70 M8 36 20 20 8 10 32 34
223806-C6 EWN.70 p-M8x20-C6 70 M8 36 20 20 8 10 32 34
223806-C17 EWN.70 p-M8x20-C17 70 M8 36 20 20 8 10 32 34
223816-C1 EWN.70 p-M8x30-C1 70 M8 36 20 30 8 10 32 37
223816-C2 EWN.70 p-M8x30-C2 70 M8 36 20 30 8 10 32 41
223816-C3 EWN.70 p-M8x30-C3 70 M8 36 20 30 8 10 32 41
223816-C4 EWN.70 p-M8x30-C4 70 M8 36 20 30 8 10 32 41
223816-C5 EWN.70 p-M8x30-C5 70 M8 36 20 30 8 10 32 41
223816-C6 EWN.70 p-M8x30-C6 70 M8 36 20 30 8 10 32 41
223816-C17 EWN.70 p-M8x30-C17 70 M8 36 20 30 8 10 32 41
223826-C1 EWN.70 p-M8x40-C1 70 M8 36 20 40 8 10 32 38
223826-C2 EWN.70 p-M8x40-C2 70 M8 36 20 40 8 10 32 41
223826-C3 EWN.70 p-M8x40-C3 70 M8 36 20 40 8 10 32 41
223826-C4 EWN.70 p-M8x40-C4 70 M8 36 20 40 8 10 32 41
223826-C5 EWN.70 p-M8x40-C5 70 M8 36 20 40 8 10 32 41
223826-C6 EWN.70 p-M8x40-C6 70 M8 36 20 40 8 10 32 41
223826-C17 EWN.70 p-M8x40-C17 70 M8 36 20 40 8 10 32 41
223856-C1 EWN.70 p-M10x20-C1 70 M10 36 20 20 8 10 48 42
223856-C2 EWN.70 p-M10x20-C2 70 M10 36 20 20 8 10 48 41
223856-C3 EWN.70 p-M10x20-C3 70 M10 36 20 20 8 10 48 43
223856-C4 EWN.70 p-M10x20-C4 70 M10 36 20 20 8 10 48 44
223856-C5 EWN.70 p-M10x20-C5 70 M10 36 20 20 8 10 48 41
223856-C6 EWN.70 p-M10x20-C6 70 M10 36 20 20 8 10 48 41
223856-C17 EWN.70 p-M10x20-C17 70 M10 36 20 20 8 10 48 41
223866-C1 EWN.70 p-M10x30-C1 70 M10 36 20 30 8 10 48 47
223866-C2 EWN.70 p-M10x30-C2 70 M10 36 20 30 8 10 48 47
223866-C3 EWN.70 p-M10x30-C3 70 M10 36 20 30 8 10 48 47
223866-C4 EWN.70 p-M10x30-C4 70 M10 36 20 30 8 10 48 47
223866-C5 EWN.70 p-M10x30-C5 70 M10 36 20 30 8 10 48 47
223866-C6 EWN.70 p-M10x30-C6 70 M10 36 20 30 8 10 48 47
223866-C17 EWN.70 p-M10x30-C17 70 M10 36 20 30 8 10 48 47
223876-C1 EWN.70 p-M10x40-C1 70 M10 36 20 40 8 10 48 52
223876-C2 EWN.70 p-M10x40-C2 70 M10 36 20 40 8 10 48 51
223876-C3 EWN.70 p-M10x40-C3 70 M10 36 20 40 8 10 48 51
223876-C4 EWN.70 p-M10x40-C4 70 M10 36 20 40 8 10 48 51
223876-C5 EWN.70 p-M10x40-C5 70 M10 36 20 40 8 10 48 51
223876-C6 EWN.70 p-M10x40-C6 70 M10 36 20 40 8 10 48 51
223876-C17 EWN.70 p-M10x40-C17 70 M10 36 20 40 8 10 48 51
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Колпачок втулки

  • ECA.W: технополимер на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки. Входят в комплект поставки, снимаются с помощью отвёртки.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Стандартные исполнения

  • EWN-B: втулка из латуни со сквозным резьбовым отверстием и колпачком.
  • EWN-SST: втулка из нержавеющей стали AISI 303 со сквозным резьбовым отверстием и колпачком.
  • EWN-FP: втулка из латуни со сквозным резьбовым отверстием без колпачка.
  • EWN-SST-FP: втулка из нержавеющей стали AISI 303 со сквозным резьбовым отверстием без колпачка.
  • EWN-p: резьбовой стержень из оцинкованной стали с фаской на плоском торце по стандарту UNI 947: ИСО 4753 (см. Технические данные), с закрывающейся крышкой.
  • EWN-SST-p: резьбовой стержень из нержавеющей стали AISI 303 с фаской на плоском конце по стандарту UNI 947: ИСО 4753 (см. Технические данные), с закрывающейся крышкой.

Аксессуары по запросу

Аксессуары по запросу

  • ECA.W: крышка из технополимера на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки (см. таблицу).

Вопрос о продукции

Спросите о серии EWN-p — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

CT-FG-B — Зажимные барашки

CT-FG-B

Зажимные барашки

С фланцем, технополимер

Латунная втулка, резьбовое глухое отверстие
CT-FG-SST-p — Зажимные барашки

CT-FG-SST-p

Зажимные барашки

С фланцем, технополимер

Резьбовой стержень из нержавеющей стали
CT-FG-p — Зажимные барашки

CT-FG-p

Зажимные барашки

С фланцем, технополимер

Резьбовая шпилька из оцинкованной стали
CT.476-B — Зажимные барашки

CT.476-B

Зажимные барашки

Технополимер

Латунная втулка, резьбовое глухое отверстие
CT.476-FP — Зажимные барашки

CT.476-FP

Зажимные барашки

Технополимер

Латунная втулка, сквозное резьбовое отверстие
CT.476-SST-p — Зажимные барашки

CT.476-SST-p

Зажимные барашки

Технополимер

Резьбовой стержень из нержавеющей стали
CT.476-p — Зажимные барашки

CT.476-p

Зажимные барашки

Технополимер

Резьбовая шпилька из оцинкованной стали
CTD-B — Лепестковые поворотные ручки с ограничением крутящего момента

CTD-B

Лепестковые поворотные ручки с ограничением крутящего момента

Технополимер

Резьбовое отверстие

Артикул модели

EWN-p — Зажимные барашки

Чертёж EWN-p
