Серия EWN.

EWN-B

Зажимные барашки

Технополимер

Латунная втулка, резьбовое отверстие, с колпачком

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. __logo__ERGO__ __logo__Design9697__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). __logo__IF95__ Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии EWN.

EWN-B

EWN-B

Зажимные барашки

Технополимер
EWN-FP

EWN-FP

Зажимные барашки

Технополимер
EWN-SST

EWN-SST

Зажимные барашки

Технополимер
EWN-SST-FP

EWN-SST-FP

Зажимные барашки

Технополимер
EWN-SST-p

EWN-SST-p

Зажимные барашки

Технополимер
EWN-p

EWN-p

Зажимные барашки

Технополимер

Изображения

EWN-B — Зажимные барашки EWN-B — Зажимные барашки EWN-B — Зажимные барашки EWN-B — Зажимные барашки EWN-B — Зажимные барашки EWN-B — Зажимные барашки EWN-B — Зажимные барашки EWN-B — Зажимные барашки

Схемы

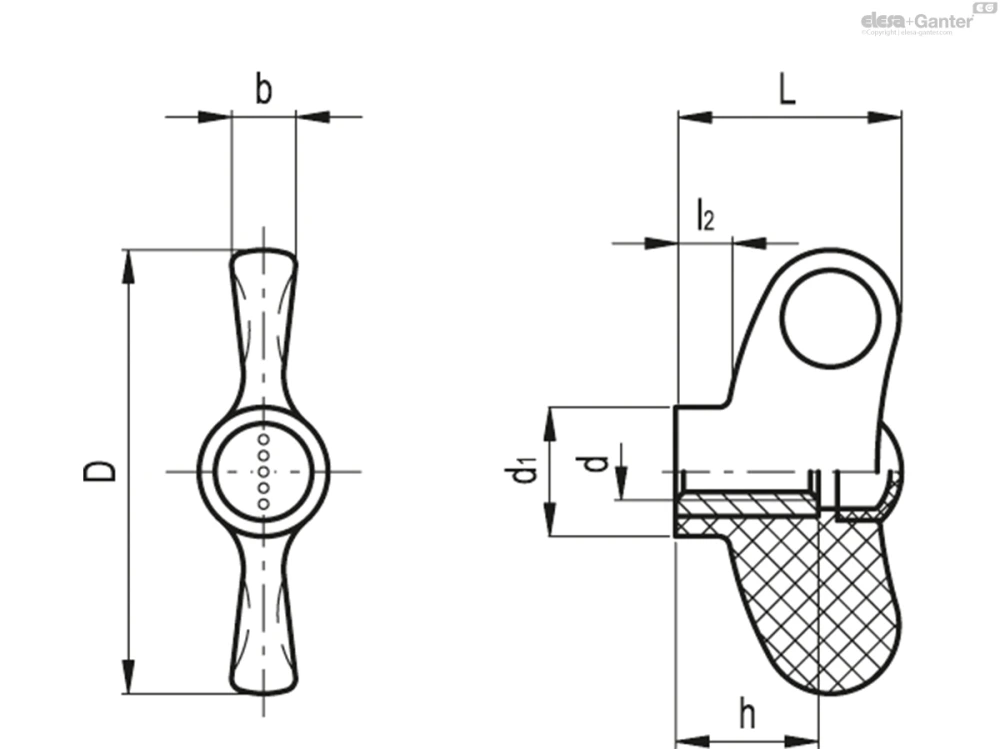

Схема EWN-B

EWN-B

Таблица моделей — Зажимные барашки

Артикул Описание
В корзину
223201-C1 EWN.40 B-M5-C1 40 M5 20 13.5 4 6 12 10 10
223201-C2 EWN.40 B-M5-C2 40 M5 20 13.5 4 6 12 10 10
223201-C3 EWN.40 B-M5-C3 40 M5 20 13.5 4 6 12 10 10
223201-C4 EWN.40 B-M5-C4 40 M5 20 13.5 4 6 12 10 10
223201-C5 EWN.40 B-M5-C5 40 M5 20 13.5 4 6 12 10 10
223201-C6 EWN.40 B-M5-C6 40 M5 20 13.5 4 6 12 10 10
223201-C17 EWN.40 B-M5-C17 40 M5 20 13.5 4 6 12 10 10
223206-C1 EWN.40 B-M6-C1 40 M6 20 13.5 4 6 12 11 10
223206-C2 EWN.40 B-M6-C2 40 M6 20 13.5 4 6 12 11 10
223206-C3 EWN.40 B-M6-C3 40 M6 20 13.5 4 6 12 11 10
223206-C4 EWN.40 B-M6-C4 40 M6 20 13.5 4 6 12 11 10
223206-C5 EWN.40 B-M6-C5 40 M6 20 13.5 4 6 12 11 10
223206-C6 EWN.40 B-M6-C6 40 M6 20 13.5 4 6 12 11 10
223206-C17 EWN.40 B-M6-C17 40 M6 20 13.5 4 6 12 11 10
223211-C1 EWN.40 B-M8-C1 40 M8 20 13.5 4 6 12 13 9
223211-C2 EWN.40 B-M8-C2 40 M8 20 13.5 4 6 12 13 9
223211-C3 EWN.40 B-M8-C3 40 M8 20 13.5 4 6 12 13 9
223211-C4 EWN.40 B-M8-C4 40 M8 20 13.5 4 6 12 13 9
223211-C5 EWN.40 B-M8-C5 40 M8 20 13.5 4 6 12 13 9
223211-C6 EWN.40 B-M8-C6 40 M8 20 13.5 4 6 12 13 9
223211-C17 EWN.40 B-M8-C17 40 M8 20 13.5 4 6 12 13 9
223216-C1 EWN.48 B-M5-C1 47 M5 24 13.5 5.5 7 12 10 10
223216-C2 EWN.48 B-M5-C2 47 M5 24 13.5 5.5 7 12 10 10
223216-C3 EWN.48 B-M5-C3 47 M5 24 13.5 5.5 7 12 10 10
223216-C4 EWN.48 B-M5-C4 47 M5 24 13.5 5.5 7 12 10 10
223216-C5 EWN.48 B-M5-C5 47 M5 24 13.5 5.5 7 12 10 10
223216-C6 EWN.48 B-M5-C6 47 M5 24 13.5 5.5 7 12 10 10
223216-C17 EWN.48 B-M5-C17 47 M5 24 13.5 5.5 7 12 10 10
223221-C1 EWN.48 B-M6-C1 47 M6 24 13.5 5.5 7 12 11 9
223221-C2 EWN.48 B-M6-C2 47 M6 24 13.5 5.5 7 12 11 9
223221-C3 EWN.48 B-M6-C3 47 M6 24 13.5 5.5 7 12 11 9
223221-C4 EWN.48 B-M6-C4 47 M6 24 13.5 5.5 7 12 11 9
223221-C5 EWN.48 B-M6-C5 47 M6 24 13.5 5.5 7 12 11 9
223221-C6 EWN.48 B-M6-C6 47 M6 24 13.5 5.5 7 12 11 9
223221-C17 EWN.48 B-M6-C17 47 M6 24 13.5 5.5 7 12 11 9
223226-C1 EWN.48 B-M8-C1 47 M8 24 13.5 5.5 7 12 13 9
223226-C2 EWN.48 B-M8-C2 47 M8 24 13.5 5.5 7 12 13 9
223226-C3 EWN.48 B-M8-C3 47 M8 24 13.5 5.5 7 12 13 9
223226-C4 EWN.48 B-M8-C4 47 M8 24 13.5 5.5 7 12 13 9
223226-C5 EWN.48 B-M8-C5 47 M8 24 13.5 5.5 7 12 13 9
223226-C6 EWN.48 B-M8-C6 47 M8 24 13.5 5.5 7 12 13 9
223226-C17 EWN.48 B-M8-C17 47 M8 24 13.5 5.5 7 12 13 9
223236-C1 EWN.55 B-M6-C1 55 M6 28 16 6.5 8 18 20 20
223236-C2 EWN.55 B-M6-C2 55 M6 28 16 6.5 8 18 20 20
223236-C3 EWN.55 B-M6-C3 55 M6 28 16 6.5 8 18 20 20
223236-C4 EWN.55 B-M6-C4 55 M6 28 16 6.5 8 18 20 20
223236-C5 EWN.55 B-M6-C5 55 M6 28 16 6.5 8 18 20 20
223236-C6 EWN.55 B-M6-C6 55 M6 28 16 6.5 8 18 20 20
223236-C17 EWN.55 B-M6-C17 55 M6 28 16 6.5 8 18 20 20
223241-C1 EWN.55 B-M8-C1 55 M8 28 16 6.5 8 18 26 17
223241-C2 EWN.55 B-M8-C2 55 M8 28 16 6.5 8 18 26 17
223241-C3 EWN.55 B-M8-C3 55 M8 28 16 6.5 8 18 26 17
223241-C4 EWN.55 B-M8-C4 55 M8 28 16 6.5 8 18 26 17
223241-C5 EWN.55 B-M8-C5 55 M8 28 16 6.5 8 18 26 17
223241-C6 EWN.55 B-M8-C6 55 M8 28 16 6.5 8 18 26 17
223241-C17 EWN.55 B-M8-C17 55 M8 28 16 6.5 8 18 26 17
223251-C1 EWN.63 B-M8-C1 63 M8 32 19 7.5 9 20 45 29
223251-C2 EWN.63 B-M8-C2 63 M8 32 19 7.5 9 20 45 17
223251-C3 EWN.63 B-M8-C3 63 M8 32 19 7.5 9 20 45 17
223251-C4 EWN.63 B-M8-C4 63 M8 32 19 7.5 9 20 45 17
223251-C5 EWN.63 B-M8-C5 63 M8 32 19 7.5 9 20 45 17
223251-C6 EWN.63 B-M8-C6 63 M8 32 19 7.5 9 20 45 17
223251-C17 EWN.63 B-M8-C17 63 M8 32 19 7.5 9 20 45 17
223256-C1 EWN.63 B-M10-C1 63 M10 32 19 7.5 9 20 58 28
223256-C2 EWN.63 B-M10-C2 63 M10 32 19 7.5 9 20 58 20
223256-C3 EWN.63 B-M10-C3 63 M10 32 19 7.5 9 20 58 20
223256-C4 EWN.63 B-M10-C4 63 M10 32 19 7.5 9 20 58 20
223256-C5 EWN.63 B-M10-C5 63 M10 32 19 7.5 9 20 58 20
223256-C6 EWN.63 B-M10-C6 63 M10 32 19 7.5 9 20 58 20
223256-C17 EWN.63 B-M10-C17 63 M10 32 19 7.5 9 20 58 20
223406-C1 EWN.70 B-M8-C1 70 M8 36 20 8 10 20 45 34
223406-C2 EWN.70 B-M8-C2 70 M8 36 20 8 10 20 45 34
223406-C3 EWN.70 B-M8-C3 70 M8 36 20 8 10 20 45 34
223406-C4 EWN.70 B-M8-C4 70 M8 36 20 8 10 20 45 34
223406-C5 EWN.70 B-M8-C5 70 M8 36 20 8 10 20 45 34
223406-C6 EWN.70 B-M8-C6 70 M8 36 20 8 10 20 45 34
223406-C17 EWN.70 B-M8-C17 70 M8 36 20 8 10 20 45 34
223411-C1 EWN.70 B-M10-C1 70 M10 36 20 8 10 20 58 32
223411-C2 EWN.70 B-M10-C2 70 M10 36 20 8 10 20 58 32
223411-C3 EWN.70 B-M10-C3 70 M10 36 20 8 10 20 58 32
223411-C4 EWN.70 B-M10-C4 70 M10 36 20 8 10 20 58 32
223411-C5 EWN.70 B-M10-C5 70 M10 36 20 8 10 20 58 32
223411-C6 EWN.70 B-M10-C6 70 M10 36 20 8 10 20 58 32
223411-C17 EWN.70 B-M10-C17 70 M10 36 20 8 10 20 58 32
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Колпачок втулки

  • ECA.W: технополимер на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки. Входят в комплект поставки, снимаются с помощью отвёртки.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Стандартные исполнения

  • EWN-B: втулка из латуни со сквозным резьбовым отверстием и колпачком.
  • EWN-SST: втулка из нержавеющей стали AISI 303 со сквозным резьбовым отверстием и колпачком.
  • EWN-FP: втулка из латуни со сквозным резьбовым отверстием без колпачка.
  • EWN-SST-FP: втулка из нержавеющей стали AISI 303 со сквозным резьбовым отверстием без колпачка.
  • EWN-p: резьбовой стержень из оцинкованной стали с фаской на плоском торце по стандарту UNI 947: ИСО 4753 (см. Технические данные), с закрывающейся крышкой.
  • EWN-SST-p: резьбовой стержень из нержавеющей стали AISI 303 с фаской на плоском конце по стандарту UNI 947: ИСО 4753 (см. Технические данные), с закрывающейся крышкой.

Аксессуары по запросу

Аксессуары по запросу

  • ECA.W: крышка из технополимера на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки (см. таблицу).
