Серия CT.476
CT.476-SST-p
Зажимные барашки
Технополимер
Резьбовой стержень из нержавеющей стали
Исполнения серии CT.476
Изображения

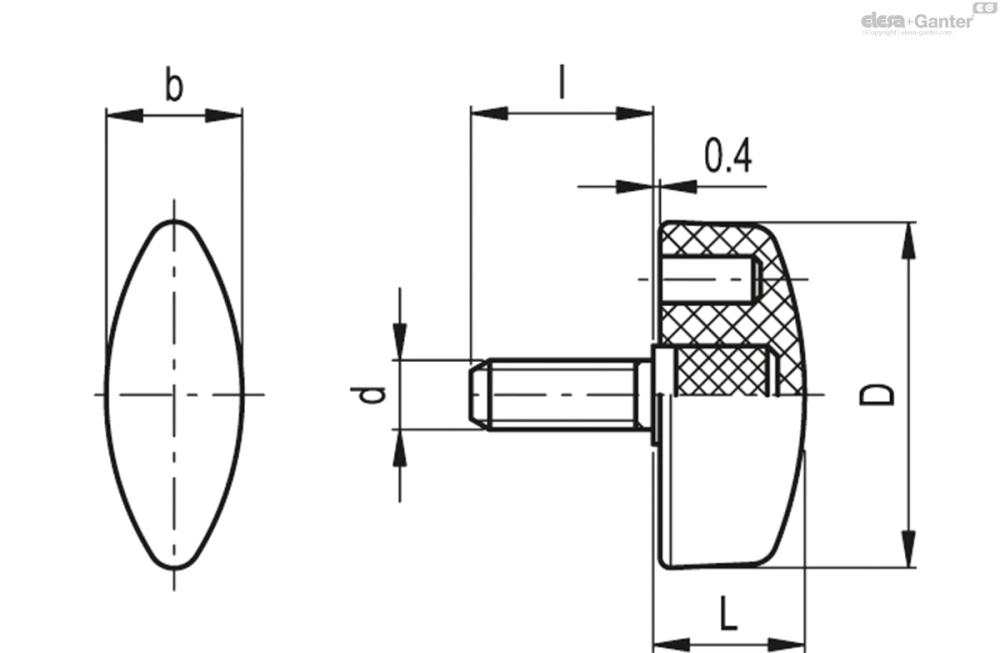

Схемы
CT.476-SST-p
Таблица моделей — Зажимные барашки
| Артикул | Описание |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| 108261 | CT.476/20-SST-p-M4x6 | 20 | M4 | 11 | 6 | 9.5 | 6 | 4 | |
| 108262 | CT.476/20-SST-p-M4x10 | 20 | M4 | 11 | 10 | 9.5 | 6 | 4 | |
| 108311 | CT.476/25-SST-p-M5x10 | 26 | M5 | 13 | 10 | 11 | 8 | 6 | |
| 108312 | CT.476/25-SST-p-M5x16 | 26 | M5 | 13 | 16 | 11 | 8 | 8 | |
| 108313 | CT.476/25-SST-p-M5x25 | 26 | M5 | 13 | 25 | 11 | 8 | 8 | |
| 108361 | CT.476/30-SST-p-M6x10 | 32 | M6 | 15 | 10 | 13 | 14 | 10 | |
| 108362 | CT.476/30-SST-p-M6x16 | 32 | M6 | 15 | 16 | 13 | 14 | 11 | |
| 108364 | CT.476/30-SST-p-M6x20 | 32 | M6 | 15 | 20 | 13 | 14 | 12 | |
| 108366 | CT.476/30-SST-p-M6x25 | 32 | M6 | 15 | 25 | 13 | 14 | 12 | |
| 108367 | CT.476/30-SST-p-M6x30 | 32 | M6 | 15 | 30 | 13 | 14 | 13 | |
| 108372 | CT.476/30-SST-p-M8x16 | 32 | M8 | 15 | 16 | 13 | 16 | 14 | |
| 108374 | CT.476/30-SST-p-M8x20 | 32 | M8 | 15 | 20 | 13 | 16 | 15 | |
| 108375 | CT.476/30-SST-p-M8x25 | 32 | M8 | 15 | 25 | 13 | 16 | 18 | |
| 108377 | CT.476/30-SST-p-M8x30 | 32 | M8 | 15 | 30 | 13 | 16 | 19 | |
| 108378 | CT.476/30-SST-p-M8x40 | 32 | M8 | 15 | 40 | 13 | 16 | 21 | |
| 108462 | CT.476/40-SST-p-M8x16 | 40 | M8 | 17 | 16 | 15.5 | 18 | 21 | |
| 108464 | CT.476/40-SST-p-M8x25 | 40 | M8 | 17 | 25 | 15.5 | 18 | 21 | |
| 108466 | CT.476/40-SST-p-M8x40 | 40 | M8 | 17 | 40 | 15.5 | 18 | 24 | |
| 108521 | CT.476/48-SST-p-M8x16 | 48 | M8 | 19 | 16 | 19 | 20 | 18 | |
| 108524 | CT.476/48-SST-p-M8x25 | 48 | M8 | 19 | 16 | 19 | 20 | 22 | |
| 108572 | CT.476/56-SST-p-M10x20 | 56 | M10 | 23 | 20 | 21 | 40 | 44 | |
| 108574 | CT.476/56-SST-p-M10x30 | 56 | M10 | 23 | 30 | 21 | 40 | 39 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.
Стандартные исполнения
- CT.476-B: втулка из латуни с глухим резьбовым отверстием.
- CT.476-FP: втулка из латуни со сквозным резьбовым отверстием.
- CT.476-p: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947 : ISO 4753 (см. Технические данные).
- CT.476-SST-p: резьбовая шпилька из оцинкованной стали с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).
Общая информация
Особенности и области применения
Конструкция лепестковых ручек обеспечивает высокий крутящий момент при закручивании.
