Серия DVL.2

DVL.2-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорные пластины из нержавеющей стали AISI 304

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVL.2

DVL.2

DVL.2

Виброгасители

Резина и сталь или нержавеющая сталь
DVL.2-SST

DVL.2-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVL.2-SST — Виброгасители

Схемы

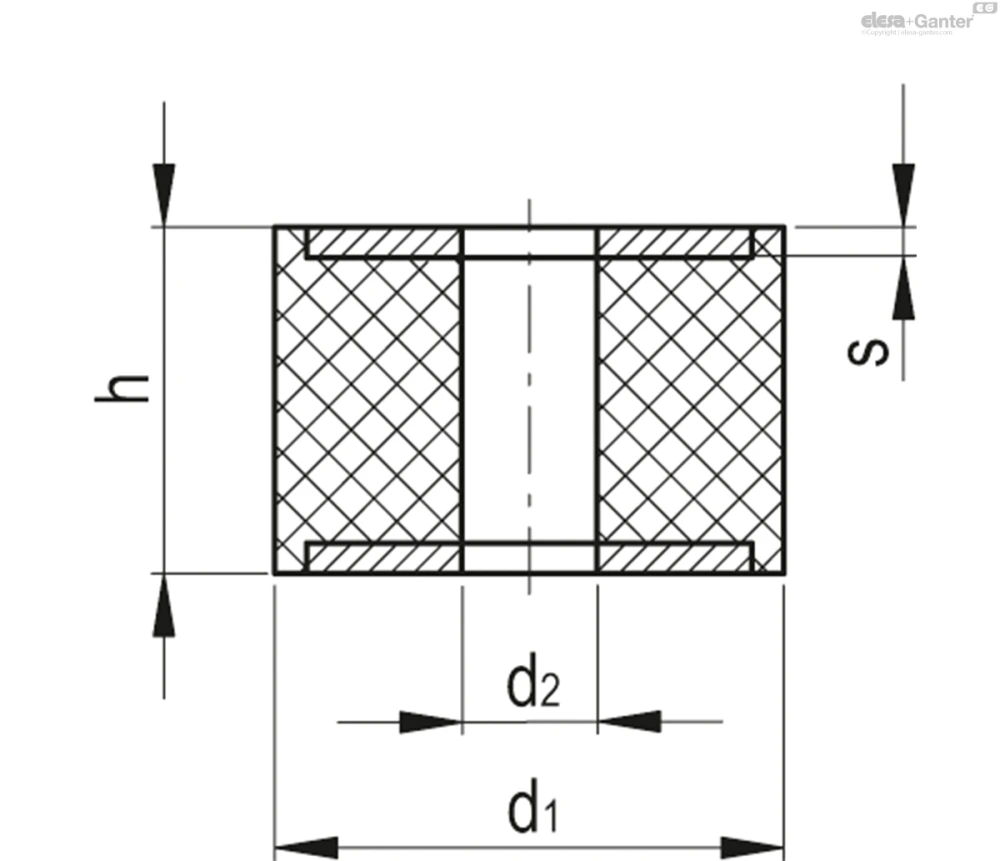

Схема DVL.2-SST

DVL.2-SST

Таблица моделей — Виброгасители

Артикул Описание
В корзину
436562 DVL.2-15-25-6-SST-55 15 6 25 2 120 6.25 120 7
436567 DVL.2-20-25-6-SST-55 20 6 25 2 235 6.25 235 14
436572 DVL.2-25-20-6.6-SST-55 25 6.6 20 2 710 5 710 19
436577 DVL.2-30-15-16-SST-55 30 16 15 2 825 3.75 825 18
436582 DVL.2-35-15-19-SST-55 35 19 15 2 1806 3.75 1806 28
436587 DVL.2-35-20-13-SST-55 35 13 20 2 1491 5 1491 36
436592 DVL.2-40-20-13-SST-55 40 13 20 2 1995 5 1995 45
436597 DVL.2-40-28-13-SST-55 40 13 28 2 1620 7 1620 56
436602 DVL.2-40-30-13-SST-55 40 13 30 2 1500 7.5 1500 58
436607 DVL.2-40-35-13-SST-55 40 13 35 2 1495 8.75 1495 65
436612 DVL.2-40-40-13-SST-55 40 13 40 2 1340 10 1340 71
436617 DVL.2-50-15-21-SST-55 50 21 15 2 3940 3.75 3940 59
436622 DVL.2-50-20-17-SST-55 50 17 20 2 3790 5 3790 74
436627 DVL.2-50-20-21-SST-55 50 21 20 2 3270 5 3270 69
436632 DVL.2-50-25-11-SST-55 50 11 25 2 3620 6.25 3620 91
436637 DVL.2-50-30-10-SST-55 50 10 30 2 2660 7.5 2660 103
436642 DVL.2-50-30-17-SST-55 50 17 30 2 2530 7.5 2530 92
436647 DVL.2-50-30-21-SST-55 50 21 30 2 2293 7.5 2293 84
436652 DVL.2-50-40-17-SST-55 50 17 40 2 2365 10 2365 112
436657 DVL.2-50-50-17-SST-55 50 17 50 2 2143 12.5 2143 131
436662 DVL.2-50-50-21-SST-55 50 21 50 2 2177 12.5 2177 69
436667 DVL.2-60-13-20.5-SST-55 60 20.5 13 2 8650 3.25 8650 83
436672 DVL.2-60-30-10.5-SST-55 60 10.5 30 2 5250 7.5 5250 168
436677 DVL.2-60-30-18-SST-55 60 18 30 2 4420 7.5 4420 140
436682 DVL.2-60-30-21.5-SST-55 60 21.5 30 2 4070 7.5 4070 134
436687 DVL.2-60-50-21-SST-55 60 21 50 2 3170 12.5 3170 188
436692 DVL.2-75-30-25-SST-55 75 25 55 3 8170 7.5 8170 248
436697 DVL.2-75-55-25-SST-55 75 25 55 3 5910 13.75 5910 358
436702 DVL.2-100-50-30-SST-55 100 30 50 3 11850 12.5 11850 622
436707 DVL.2-100-60-21-SST-55 100 21 60 3 11710 15 11710 747
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

Сквозное отверстие без резьбы.

  • DVL.2: опорные пластины из полированной оцинкованной стали, корпус виброгасителя из натурального каучука NR, чёрного цвета, твёрдость по Шору A 40, 55, 70 ±5.
  • DVL.2-SST: опорные пластины из нержавеющей стали AISI 304 INOX, корпус виброгасителя из натурального каучука NR, чёрного цвета, твёрдость по Шору A 55 ±5.

Общая информация

Особенности и области применения

Виброгасители разработаны для поглощения вибрации, ударов и шума, создаваемых подвижными элементами или несбалансированными вибрирующими массами корпусов оборудования и машин. Вибрации могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущербу для здоровья;
  • возникновению шумов.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Другие исполнения

Специальные исполнения доступны по запросу

  • Натуральный каучук NR, твердость 40, допуск 70 ± 5 по Шору А для вариантов исполнения с основанием из нержавеющей стали AISI 304.
  • Нитриловый каучук NBR: для условий применения, где требуется высокая устойчивость к воздействию масла, топлива и других химических веществ.
  • Резина EPDM: для условий применения, где требуется высокая устойчивость к высокой температуре, озону и атмосферным воздействиям. Она также обладает отличными электроизоляционными свойствами.
