Серия DVA.4

DVA.4-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVA.4

DVA.4

DVA.4

Виброгасители

Резина и сталь или нержавеющая сталь
DVA.4-SST

DVA.4-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVA.4-SST — Виброгасители

Схемы

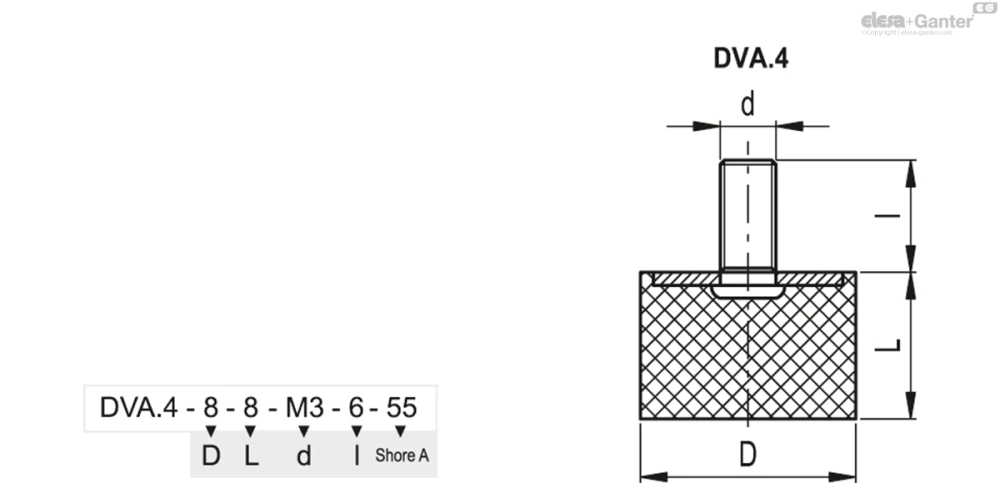

Схема DVA.4-SST

DVA.4-SST

Таблица моделей — Виброгасители

Артикул Описание
Макс. нагрузка [N]
Жёсткость [Н/мм] Вес (г) В корзину
410301 DVA.4-8-8-SST-M3-6-55 8 8 M3 6 55 2 28 3
410303 DVA.4-8-13-SST-M3-6-55 8 13 M3 6 50 3 15 1
410305 DVA.4-10-10-SST-M4-10-55 10 10 M4 10 88 3 35 2
410307 DVA.4-10-15-SST-M4-10-55 10 15 M4 10 92 4 25 3
410309 DVA.4-10-20-SST-M4-10-55 10 20 M4 10 95 5 19 3
410311 DVA.4-15-10-SST-M4-10-55 15 10 M4 10 168 2 84 4
410313 DVA.4-15-15-SST-M4-10-55 15 15 M4 10 259 4 69 5
410315 DVA.4-15-20-SST-M4-10-55 15 20 M4 10 223 5 45 7
410317 DVA.4-15-30-SST-M4-10-55 15 30 M4 10 258 8 34 9
410318 DVA.4-20-5-SST-M6-18-55 20 5 M6 18 1494 1 1167 12
410320 DVA.4-20-8-SST-M6-10-55 20 8 M6 10 882 2 441 8
410319 DVA.4-20-8-SST-M6-18-55 20 8 M6 18 882 2 441 14
410321 DVA.4-20-10-SST-M6-18-55 20 10 M6 18 645 3 258 15
410323 DVA.4-20-15-SST-M6-18-55 20 15 M6 18 468 4 125 10
410325 DVA.4-20-20-SST-M6-18-55 20 20 M6 18 367 5 73 13
410326 DVA.4-20-25-SST-M6-18-55 20 25 M6 18 345 6 55 17
410327 DVA.4-20-30-SST-M6-18-55 20 30 M6 18 420 8 56 23
410331 DVA.4-25-15-SST-M6-18-55 25 15 M6 18 797 4 213 18
410333 DVA.4-25-17-SST-M6-18-55 25 17 M6 18 883 4 208 20
410335 DVA.4-25-20-SST-M6-18-55 25 20 M6 18 581 5 116 20
410336 DVA.4-25-25-SST-M6-18-55 25 25 M6 18 645 6 103 23
410338 DVA.4-25-25-SST-M8-18-55 25 25 M8 18 650 6 104 22
410337 DVA.4-25-30-SST-M6-18-55 25 30 M6 18 591 8 79 25
410339 DVA.4-25-30-SST-M8-20-55 25 30 M8 20 591 7.5 78 28
410341 DVA.4-30-15-SST-M8-20-55 30 15 M8 20 1023 4 78 30
410340 DVA.4-30-15-SST-M8-25-55 30 15 M8 25 1023 3.75 272 29
410343 DVA.4-30-17-SST-M8-20-55 30 17 M8 20 1275 4 300 31
410345 DVA.4-30-20-SST-M8-20-55 30 20 M8 20 1014 5 203 35
410346 DVA.4-30-22-SST-M8-20-55 30 22 M8 20 1103 5 200 36
410342 DVA.4-30-22-SST-M8-25-55 30 22 M8 25 1103 5.5 200 35
410347 DVA.4-30-25-SST-M8-20-55 30 25 M8 20 1026 6 164 38
410349 DVA.4-30-30-SST-M8-20-55 30 30 M8 20 776 8 103 43
410344 DVA.4-30-30-SST-M8-25-55 30 30 M8 25 984 7.5 131 41
410350 DVA.4-30-40-SST-M8-20-55 30 40 M8 20 910 10 91 48
410348 DVA.4-30-40-SST-M8-25-55 30 40 M8 25 910 10 91 60
410351 DVA.4-40-20-SST-M8-23-55 40 20 M8 23 2500 5 500 55
410352 DVA.4-40-20-SST-M10-23-55 40 20 M10 23 2670 5 517 54
410353 DVA.4-40-25-SST-M8-23-55 40 25 M8 23 1160 6 186 60
410354 DVA.4-40-25-SST-M10-23-55 40 25 M10 23 1925 6 308 59
410356 DVA.4-40-28-SST-M8-23-55 40 28 M8 23 1748 7 249 62
410355 DVA.4-40-30-SST-M8-23-55 40 30 M8 23 1480 8 197 73
410358 DVA.4-40-35-SST-M10-23-55 40 35 M10 23 1572 8 179 78
410359 DVA.4-40-38-SST-M8-23-55 40 38 M8 23 1492 9 157 80
410357 DVA.4-40-40-SST-M8-23-55 40 40 M8 23 1400 10 140 83
410360 DVA.4-40-40-SST-M10-23-55 40 40 M10 23 1575 10 157 82
410362 DVA.4-40-45-SST-M10-23-55 40 45 M10 23 1665 11 148 85
410361 DVA.4-50-20-SST-M10-28-55 50 20 M10 28 3460 5 692 90
410364 DVA.4-50-25-SST-M10-28-55 50 25 M10 28 2970 6 475 98
410363 DVA.4-50-30-SST-M10-28-55 50 30 M10 28 2520 8 336 118
410366 DVA.4-50-35-SST-M10-28-55 50 35 M10 28 2800 8 320 125
410365 DVA.4-50-40-SST-M10-28-55 50 40 M10 28 2760 10 276 140
410368 DVA.4-50-45-SST-M10-28-55 50 45 M10 28 2455 11 218 148
410367 DVA.4-50-50-SST-M10-28-55 50 50 M10 28 2700 13 216 155
410371 DVA.4-60-20-SST-M10-28-55 60 20 M10 28 3850 5 770 219
410370 DVA.4-60-25-SST-M10-28-55 60 25 M10 28 5000 6 800 223
410372 DVA.4-60-36-SST-M10-28-55 60 36 M10 28 4110 9 456 263
410373 DVA.4-60-40-SST-M10-28-55 60 40 M10 28 3540 10 354 195
410374 DVA.4-60-45-SST-M10-28-55 60 45 M10 28 4200 11 373 300
410375 DVA.4-60-60-SST-M10-28-55 60 60 M10 28 3480 15 232 312
410376 DVA.4-70-30-SST-M10-28-55 70 30 M10 28 7170 8 956 280
410378 DVA.4-70-35-SST-M10-28-55 70 35 M10 28 6680 8 763 285
410377 DVA.4-70-40-SST-M10-28-55 70 40 M10 28 6280 10 628 265
410380 DVA.4-70-50-SST-M10-28-55 70 50 M10 28 5550 12 444 320
410379 DVA.4-70-55-SST-M10-28-55 70 55 M10 28 5770 14 420 357
410382 DVA.4-70-70-SST-M10-28-55 70 70 M10 28 5370 17 306 380
410381 DVA.4-75-25-SST-M12-37-55 75 25 M12 37 9660 6 1546 223
410383 DVA.4-75-40-SST-M12-37-55 75 40 M12 37 6680 10 669 310
410385 DVA.4-75-50-SST-M12-37-55 75 50 M12 37 5570 13 446 340
410387 DVA.4-80-30-SST-M14-37-55 80 30 M14 37 10080 7 1344 320
410388 DVA.4-80-40-SST-M14-37-55 80 40 M14 37 9260 10 926 330
410389 DVA.4-80-80-SST-M14-37-55 80 80 M14 37 6970 20 348 390
410391 DVA.4-100-40-SST-M16-41-55 100 40 M16 41 12110 10 1211 570
410393 DVA.4-100-50-SST-M16-41-55 100 50 M16 41 14040 13 1123 655
410395 DVA.4-100-60-SST-M16-41-55 100 60 M16 41 12950 15 863 830
410396 DVA.4-125-55-SST-M16-41-55 125 55 M16 41 23790 14 1730 1055
410397 DVA.4-125-75-SST-M16-41-55 125 75 M16 41 20123 19 1073 1425
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

  • DVA.4: резьбовая шпилька и опорная пластина из полированной оцинкованной стали, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 40, 55, 70 ±5.
  • DVA.4-SST: резьбовая шпилька и опорная пластина из нержавеющей стали INOX AISI 304, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 55 ±5.

Общая информация

Особенности и области применения

Виброгасители предназначены для гашения вибраций, ударов и шумов, вызванных движением или вибрированием различных компонентов оборудования и станков, которые могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущербу для здоровья;
  • возникновению шумов.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Другие исполнения

Специальные исполнения доступны по запросу

Натуральный каучук NR, твердость 40, допуск 70 ± 5 по Шору А для вариантов исполнения с основанием из нержавеющей стали AISI 304.
