Серия DVA.1

DVA.1-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVA.1

DVA.1

DVA.1

Виброгасители

Резина и сталь или нержавеющая сталь
DVA.1-SST

DVA.1-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVA.1-SST — Виброгасители

Схемы

Схема DVA.1-SST

DVA.1-SST

Таблица моделей — Виброгасители

Артикул Описание
Макс. нагрузка [N]
Жёсткость [Н/мм] Вес (г) В корзину
409901 DVA.1-6-7-SST-M3-6-55 6 7 M3 6 42 2 24 1
410001 DVA.1-8-8-SST-M3-6-55 8 8 M3 6 85 2 43 1
410003 DVA.1-8-13-SST-M3-6-55 8 13 M3 6 64 3 20 2
410009 DVA.1-10-20-SST-M4-10-55 10 20 M4 10 93 5 19 3
410005 DVA.1-10-10-SST-M4-10-55 10 10 M4 10 100 3 40 2
410007 DVA.1-10-15-SST-M4-10-55 10 15 M4 10 65 4 17 3
410011 DVA.1-15-8-SST-M4-10-55 15 8 M4 10 537 2 269 5
410013 DVA.1-15-10-SST-M4-10-55 15 10 M4 10 324 3 130 6
410015 DVA.1-15-15-SST-M4-10-55 15 15 M4 10 150 4 40 7
410017 DVA.1-15-20-SST-M4-10-55 15 20 M4 10 234 5 47 8
410019 DVA.1-15-25-SST-M4-10-55 15 25 M4 10 234 6 37 9
410020 DVA.1-20-8,5-SST-M6-18-55 20 8.5 M6 18 2092 2 996 13
410021 DVA.1-20-15-SST-M6-18-55 20 15 M6 18 479 4 128 18
410023 DVA.1-20-20-SST-M6-18-55 20 20 M6 18 430 5 86 25
410025 DVA.1-20-25-SST-M6-18-55 20 25 M6 18 433 6 69 20
410027 DVA.1-20-30-SST-M6-18-55 20 30 M6 18 417 8 56 23
410030 DVA.1-25-10-SST-M6-18-55 25 10 M6 18 5990 2.5 2396 25
410031 DVA.1-25-15-SST-M6-18-55 25 15 M6 18 1068 4 285 28
410033 DVA.1-25-20-SST-M6-18-55 25 20 M6 18 620 5 124 31
410035 DVA.1-25-25-SST-M6-18-55 25 25 M6 18 529 6 85 35
410037 DVA.1-25-30-SST-M6-18-55 25 30 M6 18 524 8 70 38
410041 DVA.1-30-15-SST-M8-20-55 30 15 M8 20 2080 4 555 45
410042 DVA.1-30-15-SST-M8-25-55 30 15 M8 25 2080 3.75 554 46
410043 DVA.1-30-20-SST-M8-20-55 30 20 M8 20 1067 5 213 50
410044 DVA.1-30-25-SST-M8-20-55 30 25 M8 20 1095 6 175 54
410045 DVA.1-30-30-SST-M8-20-55 30 30 M8 20 1053 8 140 57
410046 DVA.1-30-30-SST-M8-25-55 30 30 M8 25 1055 7.5 140 46
410047 DVA.1-30-40-SST-M8-20-55 30 40 M8 20 932 10 93 65
410048 DVA.1-30-40-SST-M8-25-55 30 40 M8 25 932 10 93 46
410051 DVA.1-40-20-SST-M8-23-55 40 20 M8 23 2430 5 486 80
410050 DVA.1-40-20-SST-M10-23-55 40 20 M10 23 3160 5 632 79
410052 DVA.1-40-25-SST-M10-23-55 40 25 M10 23 2280 6 365 88
410053 DVA.1-40-30-SST-M8-23-55 40 30 M8 23 1574 8 210 95
410055 DVA.1-40-40-SST-M8-23-55 40 40 M8 23 1397 10 140 100
410057 DVA.1-40-45-SST-M10-23-55 40 45 M10 23 1825 11 162 105
410061 DVA.1-50-20-SST-M10-28-55 50 20 M10 28 4100 5 820 130
410062 DVA.1-50-25-SST-M10-28-55 50 25 M10 28 3640 6 582 150
410063 DVA.1-50-30-SST-M10-28-55 50 30 M10 28 3300 8 440 184
410064 DVA.1-50-35-SST-M10-28-55 50 35 M10 28 3050 9 348 167
410065 DVA.1-50-40-SST-M10-28-55 50 40 M10 28 2130 10 213 170
410067 DVA.1-50-45-SST-M10-28-55 50 45 M10 28 2046 11 182 180
410069 DVA.1-50-50-SST-M10-28-55 50 50 M10 28 2188 13 175 195
410071 DVA.1-60-30-SST-M10-28-55 60 30 M10 28 4170 8 556 211
410073 DVA.1-60-40-SST-M10-28-55 60 40 M10 28 3610 10 361 236
410075 DVA.1-60-50-SST-M10-28-55 60 50 M10 28 3410 13 273 261
410076 DVA.1-70-30-SST-M10-28-55 70 30 M10 28 8570 8 1143 297
410078 DVA.1-70-35-SST-M10-28-55 70 35 M10 28 8570 9 990 320
410077 DVA.1-70-45-SST-M10-28-55 70 45 M10 28 7130 11 634 380
410081 DVA.1-75-25-SST-M12-37-55 75 25 M12 37 12970 5 2594 345
410083 DVA.1-75-40-SST-M12-37-55 75 40 M12 37 6970 10 697 410
410084 DVA.1-75-50-SST-M12-37-55 75 50 M12 37 6950 12 556 500
410085 DVA.1-75-55-SST-M12-37-55 75 55 M12 37 7510 14 546 515
410087 DVA.1-80-30-SST-M14-37-55 80 30 M14 37 15510 5 3102 600
410088 DVA.1-80-40-SST-M14-37-55 80 40 M14 37 10510 10 1051 650
410091 DVA.1-100-40-SST-M16-41-55 100 40 M16 41 14660 10 1466 765
410093 DVA.1-100-55-SST-M16-41-55 100 55 M16 41 13080 14 951 905
410095 DVA.1-100-60-SST-M16-41-55 100 60 M16 41 11290 15 753 950
410097 DVA.1-100-75-SST-M16-41-55 100 75 M16 41 7790 18 415 1090
410098 DVA.1-125-55-SST-M16-41-55 125 55 M16 41 19260 14 1401 1320
410099 DVA.1-125-75-SST-M16-41-55 125 75 M16 41 19440 19 1037 1600
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

  • DVA.1: резьбовые шпильки и опорная пластина из полированной оцинкованной стали, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 40, 55, 70 ±5.
  • DVA.1-SST: резьбовые шпильки и опорная пластина из нержавеющей стали INOX AISI 304, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 55 ±5.

Общая информация

Особенности и области применения

Виброгасители предназначены для гашения вибраций, ударов и шумов, вызванных движением или вибрированием различных компонентов оборудования и станков, которые могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущербу для здоровья;
  • возникновению шумов.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Другие исполнения

Специальные исполнения доступны по запросу

Натуральный каучук NR, твердость 40, допуск 70 ± 5 по Шору А для вариантов исполнения с основанием из нержавеющей стали AISI 304.

Вопрос о продукции

Спросите о серии DVA.1-SST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DVA.2 — Виброгасители

DVA.2

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.2-SST — Виброгасители

DVA.2-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.3 — Виброгасители

DVA.3

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.3-SST — Виброгасители

DVA.3-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.4 — Виброгасители

DVA.4

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.4-SST — Виброгасители

DVA.4-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.5 — Виброгасители

DVA.5

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.5-SST — Виброгасители

DVA.5-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали

Артикул модели

DVA.1-SST — Виброгасители

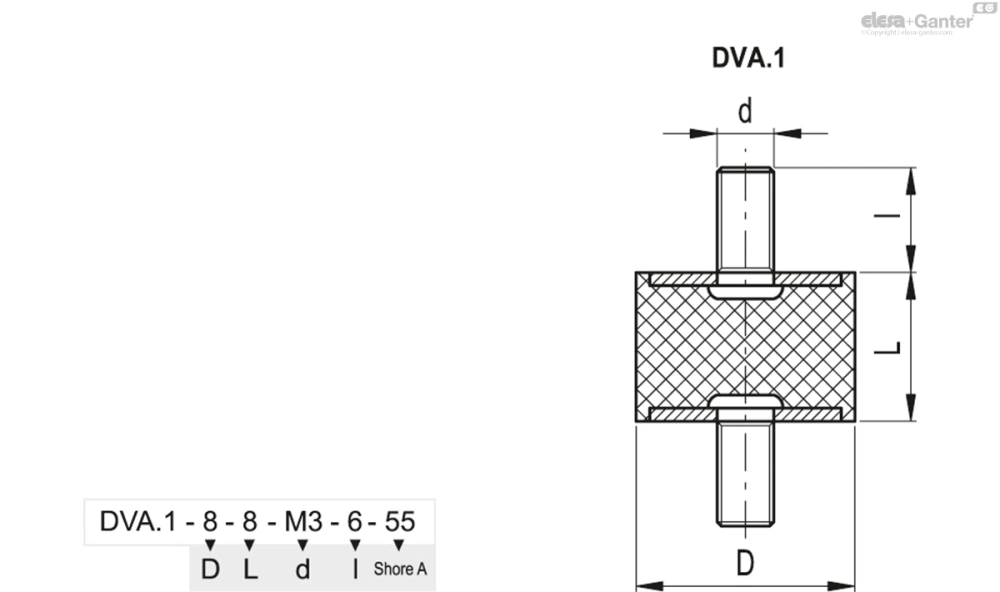

Чертёж DVA.1-SST
