Серия DVA.2

DVA.2-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVA.2

DVA.2

DVA.2

Виброгасители

Резина и сталь или нержавеющая сталь
DVA.2-SST

DVA.2-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVA.2-SST — Виброгасители

Схемы

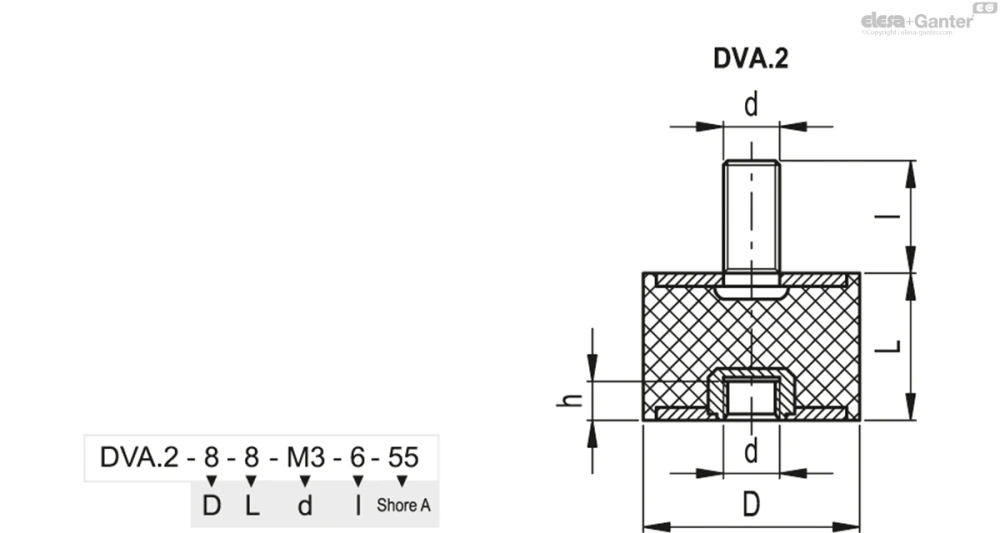

Схема DVA.2-SST

DVA.2-SST

Таблица моделей — Виброгасители

Артикул Описание
Макс. нагрузка [N]
Жёсткость [Н/мм] Вес (г) В корзину
410100 DVA.2-6-7-SST-M3-6-55 6 7 M3 6 3 265 2 151 1
410101 DVA.2-8-8-SST-M3-6-55 8 8 M3 6 3 85 2 43 1
410103 DVA.2-8-13-SST-M3-6-55 8 13 M3 6 3 70 3 21 2
410105 DVA.2-10-10-SST-M4-10-55 10 10 M4 10 4 100 3 40 2
410107 DVA.2-10-15-SST-M4-10-55 10 15 M4 10 4 65 4 17 3
410109 DVA.2-10-20-SST-M4-10-55 10 20 M4 10 4 93 5 19 3
410113 DVA.2-15-10-SST-M4-10-55 15 10 M4 10 4 324 2 162 5
410115 DVA.2-15-15-SST-M4-10-55 15 15 M4 10 4 150 4 40 6
410117 DVA.2-15-20-SST-M4-10-55 15 20 M4 10 4 234 5 47 7
410119 DVA.2-15-25-SST-M4-10-55 15 25 M4 10 4 234 6 37 8
410120 DVA.2-15-30-SST-M4-10-55 15 30 M4 10 4 215 7.5 29 10
410121 DVA.2-20-15-SST-M6-18-55 20 15 M6 18 6 479 4 128 15
410123 DVA.2-20-20-SST-M6-18-55 20 20 M6 18 6 430 5 86 17
410125 DVA.2-20-25-SST-M6-18-55 20 25 M6 18 6 433 6 69 18
410127 DVA.2-20-30-SST-M6-18-55 20 30 M6 18 6 417 8 56 21
410131 DVA.2-25-15-SST-M6-18-55 25 15 M6 18 6 1068 4 285 26
410133 DVA.2-25-20-SST-M6-18-55 25 20 M6 18 6 620 5 124 28
410137 DVA.2-25-30-SST-M6-18-55 25 30 M6 18 6 524 8 70 36
410141 DVA.2-30-15-SST-M8-20-55 30 15 M8 20 8 2080 4 555 41
410143 DVA.2-30-20-SST-M8-20-55 30 20 M8 20 8 1067 5 213 43
410142 DVA.2-30-15-SST-M8-25-55 30 15 M8 25 8 5000 3.75 1333 36
410144 DVA.2-30-25-SST-M8-18-55 30 25 M8 18 8 1260 6 202 46
410145 DVA.2-30-30-SST-M8-20-55 30 30 M8 20 8 1053 8 140 50
410146 DVA.2-30-30-SST-M8-25-55 30 30 M8 25 8 1100 7.5 146 49
410147 DVA.2-30-40-SST-M8-20-55 30 40 M8 20 8 932 10 93 60
410148 DVA.2-30-40-SST-M8-25-55 30 40 M8 25 8 932 10 93 58
410151 DVA.2-40-20-SST-M8-23-55 40 20 M8 23 8 2430 5 486 73
410150 DVA.2-40-20-SST-M10-23-55 40 20 M10 23 10 21050 5 4210 72
410152 DVA.2-40-28-SST-M10-23-55 40 28 M10 23 10 3020 7 431 72
410153 DVA.2-40-30-SST-M8-23-55 40 30 M8 23 8 1574 8 210 85
410154 DVA.2-40-35-SST-M10-23-55 40 35 M10 23 10 2090 9 239 90
410155 DVA.2-40-40-SST-M8-23-55 40 40 M8 23 8 1397 10 140 98
410156 DVA.2-40-40-SST-M10-23-55 40 40 M10 23 10 1873 10 187 97
410161 DVA.2-50-20-SST-M10-28-55 50 20 M10 28 10 4100 5 820 115
410162 DVA.2-50-25-SST-M10-28-55 50 25 M10 28 10 5540 6 886 120
410163 DVA.2-50-30-SST-M10-28-55 50 30 M10 28 10 3300 8 440 135
410164 DVA.2-50-35-SST-M10-28-55 50 35 M10 28 10 3270 9 374 145
410165 DVA.2-50-40-SST-M10-28-55 50 40 M10 28 10 2130 10 213 160
410167 DVA.2-50-45-SST-M10-28-55 50 45 M10 28 10 2046 11 182 170
410169 DVA.2-50-50-SST-M10-28-55 50 50 M10 28 10 2188 12.5 175 185
410171 DVA.2-60-30-SST-M10-28-55 60 30 M10 28 10 4170 8 556 199
410173 DVA.2-60-40-SST-M10-28-55 60 40 M10 28 10 3610 10 361 220
410174 DVA.2-60-36-SST-M10-28-55 60 36 M10 28 10 5000 9 556 198
410175 DVA.2-60-50-SST-M10-28-55 60 50 M10 28 10 3410 13 273 245
410176 DVA.2-70-30-SST-M10-28-55 70 30 M10 28 10 8570 8 1143 329
410177 DVA.2-70-45-SST-M10-28-55 70 45 M10 28 10 7130 11 634 372
410178 DVA.2-70-50-SST-M10-28-55 70 50 M10 27 10 5930 12.5 474 377
410180 DVA.2-70-70-SST-M10-28-55 7 70 M10 27 10 5010 17.5 286 382
410181 DVA.2-75-25-SST-M12-37-55 75 25 M12 37 12 10000 3 3333 321
410183 DVA.2-75-40-SST-M12-37-55 75 40 M12 37 12 6970 10 697 385
410184 DVA.2-75-45-SST-M12-37-55 75 45 M12 37 12 7050 11 627 390
410186 DVA.2-75-50-SST-M12-37-55 75 50 M12 37 12 7010 12.5 561 405
410185 DVA.2-75-55-SST-M12-37-55 75 55 M12 37 12 7510 14 546 450
410187 DVA.2-80-40-SST-M14-37-55 80 40 M14 37 14 16710 10 1671 510
410191 DVA.2-100-40-SST-M16-41-55 100 40 M16 41 16 14660 10 1466 740
410193 DVA.2-100-55-SST-M16-41-55 100 55 M16 41 16 13080 14 951 850
410195 DVA.2-100-60-SST-M16-41-55 100 60 M16 41 16 11290 15 753 865
410197 DVA.2-100-75-SST-M16-41-55 100 75 M16 41 16 7790 19 415 980
410198 DVA.2-125-55-SST-M16-41-55 125 55 M16 41 16 19260 14 1401 1320
410199 DVA.2-125-75-SST-M16-41-55 125 75 M16 41 16 19440 19 1037 1600
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

  • DVA.2: втулка с глухим резьбовым отверстием, резьбовая шпилька и опорная пластина из полированной оцинкованной стали, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 40, 55, 70 ±5.
  • DVA.2-SST: втулка с глухим резьбовым отверстием, резьбовая шпилька и опорная пластина из нержавеющей стали AISI 304, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 55 ±5.

Общая информация

Особенности и области применения

Виброгасители предназначены для гашения вибраций, ударов и шумов, вызванных движением или вибрированием различных компонентов оборудования и станков, которые могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущербу для здоровья;
  • возникновению шумов.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Другие исполнения

Специальные исполнения доступны по запросу

Натуральный каучук NR, твердость 40, допуск 70 ± 5 по Шору А для вариантов исполнения с основанием из нержавеющей стали AISI 304.
