Серия DVL.2

DVL.2

Виброгасители

Резина и сталь или нержавеющая сталь

Опорные пластины из стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVL.2

DVL.2

DVL.2

Виброгасители

Резина и сталь или нержавеющая сталь
DVL.2-SST

DVL.2-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVL.2 — Виброгасители

Схемы

Схема DVL.2

DVL.2

Таблица моделей — Виброгасители

Артикул Описание
Макс. нагрузка [N]
Жёсткость [Н/мм]
В корзину
436401 DVL.2-15-25-6-40 15 6 25 2 120 6.25 19.2 7
436402 DVL.2-15-25-6-55 15 6 25 2 194 6.25 31 7
436403 DVL.2-15-25-6-70 15 6 25 2 400 6.25 64 7
436406 DVL.2-20-25-6-40 20 6 25 2 235 6.25 37 14
436407 DVL.2-20-25-6-55 20 6 25 2 360 6.25 57 14
436408 DVL.2-20-25-6-70 20 6 25 2 645 6.25 103 14
436411 DVL.2-25-20-6.6-40 25 6.6 20 2 417 5 83 19
436412 DVL.2-25-20-6.6-55 25 6.6 20 2 710 5 142 19
436413 DVL.2-25-20-6.6-70 25 6.6 20 2 1400 5 280 19
436416 DVL.2-30-15-16-40 30 16 15 2 530 3.75 141 18
436417 DVL.2-30-15-16-55 30 16 15 2 825 3.75 220 18
436418 DVL.2-30-15-16-70 30 16 15 2 2600 3.75 693 18
436421 DVL.2-35-15-19-40 35 19 15 2 990 3.75 264 28
436422 DVL.2-35-15-19-55 35 19 15 2 1806 3.75 481 28
436423 DVL.2-35-15-19-70 35 19 15 2 2840 3.75 757 28
436426 DVL.2-35-20-13-40 35 13 20 2 902 5 180 36
436427 DVL.2-35-20-13-55 35 13 20 2 1491 5 298 36
436428 DVL.2-35-20-13-70 35 13 20 2 3010 5 602 36
436431 DVL.2-40-20-13-40 40 13 20 2 1326 5 265 45
436432 DVL.2-40-20-13-55 40 13 20 2 1995 5 399 45
436433 DVL.2-40-20-13-70 40 13 20 2 4580 5 916 45
436436 DVL.2-40-28-13-40 40 13 28 2 980 7 140 56
436437 DVL.2-40-28-13-55 40 13 28 2 1620 7 231 56
436438 DVL.2-40-28-13-70 40 13 28 2 2690 7 384 56
436441 DVL.2-40-30-13-40 40 13 30 2 878 7.5 117 58
436442 DVL.2-40-30-13-55 40 13 30 2 1500 7.5 200 58
436443 DVL.2-40-30-13-70 40 13 30 2 3310 7.5 441 58
436446 DVL.2-40-35-13-40 40 13 35 2 915 8.75 105 65
436447 DVL.2-40-35-13-55 40 13 35 2 1495 8.75 171 65
436448 DVL.2-40-35-13-70 40 13 35 2 2670 8.75 305 65
436451 DVL.2-40-40-13-40 40 13 40 2 911 10 91 71
436452 DVL.2-40-40-13-55 40 13 40 2 1340 10 134 71
436453 DVL.2-40-40-13-70 40 13 40 2 3120 10 312 71
436456 DVL.2-50-15-21-40 50 21 15 2 2360 3.75 629 59
436457 DVL.2-50-15-21-55 50 21 15 2 3940 3.75 1051 59
436458 DVL.2-50-15-21-70 50 21 15 2 9270 3.75 2472 59
436461 DVL.2-50-20-17-40 50 17 20 2 2470 5 494 74
436462 DVL.2-50-20-17-55 50 17 20 2 3790 5 758 74
436463 DVL.2-50-20-17-70 50 17 20 2 8540 5 1708 74
436466 DVL.2-50-20-21-40 50 21 20 2 2074 5 415 69
436467 DVL.2-50-20-21-55 50 21 20 2 3270 5 654 69
436468 DVL.2-50-20-21-70 50 21 20 2 5160 5 1032 69
436471 DVL.2-50-25-11-40 50 11 25 2 2130 6.25 341 91
436472 DVL.2-50-25-11-55 50 11 25 2 3620 6.25 579 91
436473 DVL.2-50-25-11-70 50 11 25 2 5660 6.25 906 91
436476 DVL.2-50-30-10-40 50 10 30 2 1670 7.5 223 103
436477 DVL.2-50-30-10-55 50 10 30 2 2660 7.5 355 103
436478 DVL.2-50-30-10-70 50 10 30 2 5170 7.5 689 103
436481 DVL.2-50-30-17-40 50 17 30 2 1535 7.5 205 92
436482 DVL.2-50-30-17-55 50 17 30 2 2530 7.5 337 92
436483 DVL.2-50-30-17-70 50 17 30 2 4980 7.5 664 92
436486 DVL.2-50-30-21-40 50 21 30 2 1395 7.5 186 84
436487 DVL.2-50-30-21-55 50 21 30 2 2293 7.5 306 84
436488 DVL.2-50-30-21-70 50 21 30 2 4450 7.5 593 84
436491 DVL.2-50-40-17-40 50 17 40 2 1352 10 135 112
436492 DVL.2-50-40-17-55 50 17 40 2 2365 10 237 112
436493 DVL.2-50-40-17-70 50 17 40 2 4580 10 458 112
436496 DVL.2-50-50-17-40 50 17 50 2 1385 12.5 111 131
436497 DVL.2-50-50-17-55 50 17 50 2 2143 12.5 171 131
436498 DVL.2-50-50-17-70 50 17 50 2 4200 12.5 336 131
436501 DVL.2-50-50-21-40 50 21 50 2 1205 12.5 96 69
436502 DVL.2-50-50-21-55 50 21 50 2 2177 12.5 174 69
436503 DVL.2-50-50-21-70 50 21 50 2 3320 12.5 266 69
436506 DVL.2-60-13-20.5-40 60 20.5 13 2 5340 3.25 1643 83
436507 DVL.2-60-13-20.5-55 60 20.5 13 2 8650 3.25 2662 83
436508 DVL.2-60-13-20.5-70 60 20.5 13 2 14980 3.25 4609 83
436511 DVL.2-60-30-10.5-40 60 10.5 30 2 3410 7.5 455 168
436512 DVL.2-60-30-10.5-55 60 10.5 30 2 5250 7.5 700 168
436513 DVL.2-60-30-10.5-70 60 10.5 30 2 10540 7.5 1405 168
436516 DVL.2-60-30-18-40 60 18 30 2 2680 7.5 357 140
436517 DVL.2-60-30-18-55 60 18 30 2 4420 7.5 589 140
436518 DVL.2-60-30-18-70 60 18 30 2 7950 7.5 1060 140
436521 DVL.2-60-30-21.5-40 60 21.5 30 2 2570 7.5 343 134
436522 DVL.2-60-30-21.5-55 60 21.5 30 2 4070 7.5 543 134
436523 DVL.2-60-30-21.5-70 60 21.5 30 2 6960 7.5 928 134
436526 DVL.2-60-50-21-40 60 21 50 2 2010 12.5 161 188
436527 DVL.2-60-50-21-55 60 21 50 2 3170 12.5 254 188
436528 DVL.2-60-50-21-70 60 21 50 2 5580 12.5 446 188
436531 DVL.2-75-30-25-40 75 25 30 3 4750 7.5 633 248
436532 DVL.2-75-30-25-55 75 25 30 3 8170 7.5 1089 248
436533 DVL.2-75-30-25-70 75 25 30 3 14190 7.5 1892 248
436536 DVL.2-75-55-25-40 75 25 55 3 3200 13.75 306 358
436537 DVL.2-75-55-25-55 75 25 55 3 5910 13.75 430 358
436538 DVL.2-75-55-25-70 75 25 55 3 8930 13.75 649 358
436541 DVL.2-100-50-30-40 100 30 50 3 6990 12.5 559 622
436542 DVL.2-100-50-30-55 100 30 50 3 11850 12.5 948 622
436543 DVL.2-100-50-30-70 100 30 50 3 18560 12.5 1485 622
436546 DVL.2-100-60-21-40 100 21 60 3 7260 15 484 744
436547 DVL.2-100-60-21-55 100 21 60 3 11710 15 781 744
436548 DVL.2-100-60-21-70 100 21 60 3 21090 15 1406 744
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

Сквозное отверстие без резьбы.

  • DVL.2: опорные пластины из полированной оцинкованной стали, корпус виброгасителя из натурального каучука NR, чёрного цвета, твёрдость по Шору A 40, 55, 70 ±5.
  • DVL.2-SST: опорные пластины из нержавеющей стали AISI 304 INOX, корпус виброгасителя из натурального каучука NR, чёрного цвета, твёрдость по Шору A 55 ±5.

Общая информация

Особенности и области применения

Виброгасители разработаны для поглощения вибрации, ударов и шума, создаваемых подвижными элементами или несбалансированными вибрирующими массами корпусов оборудования и машин. Вибрации могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущербу для здоровья;
  • возникновению шумов.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Другие исполнения

Специальные исполнения доступны по запросу

  • Натуральный каучук NR, твердость 40, допуск 70 ± 5 по Шору А для вариантов исполнения с основанием из нержавеющей стали AISI 304.
  • Нитриловый каучук NBR: для условий применения, где требуется высокая устойчивость к воздействию масла, топлива и других химических веществ.
  • Резина EPDM: для условий применения, где требуется высокая устойчивость к высокой температуре, озону и атмосферным воздействиям. Она также обладает отличными электроизоляционными свойствами.

Вопрос о продукции

Спросите о серии DVL.2 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DVA.1 — Виброгасители

DVA.1

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.1-SST — Виброгасители

DVA.1-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.2 — Виброгасители

DVA.2

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.2-SST — Виброгасители

DVA.2-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.3 — Виброгасители

DVA.3

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.3-SST — Виброгасители

DVA.3-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.4 — Виброгасители

DVA.4

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.4-SST — Виброгасители

DVA.4-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали

Артикул модели

DVL.2 — Виброгасители

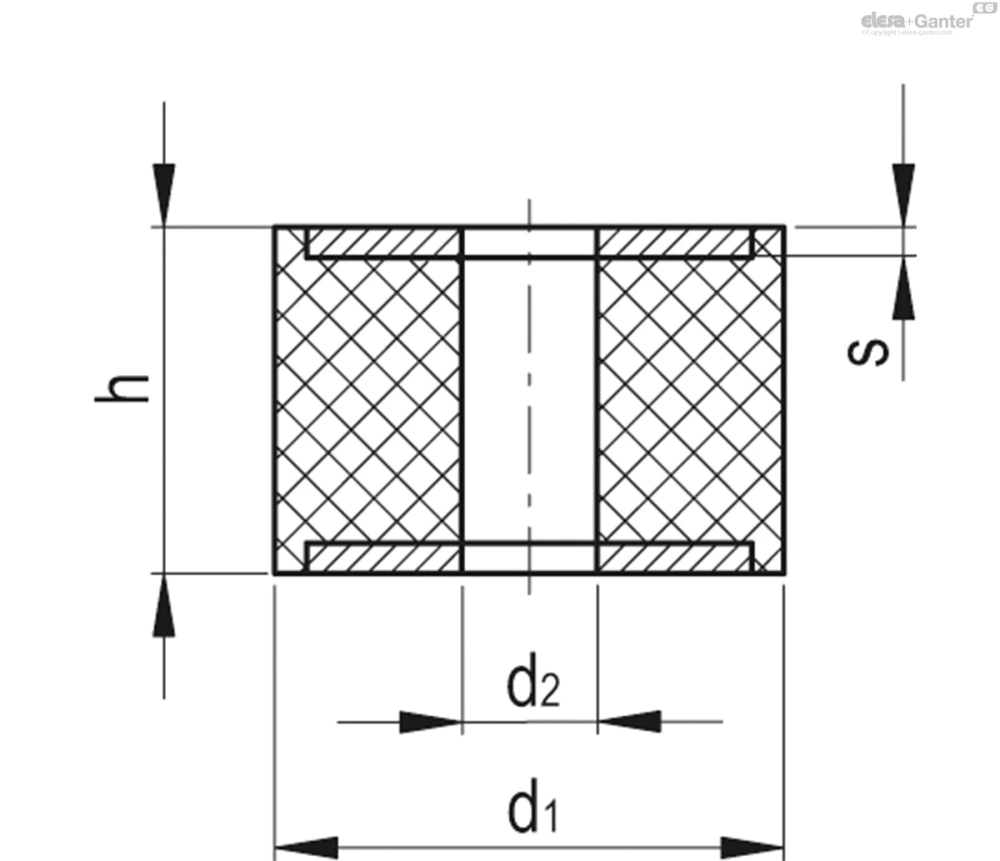

Чертёж DVL.2
