Серия DVA.2

DVA.2

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVA.2

DVA.2

DVA.2

Виброгасители

Резина и сталь или нержавеющая сталь
DVA.2-SST

DVA.2-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVA.2 — Виброгасители

Схемы

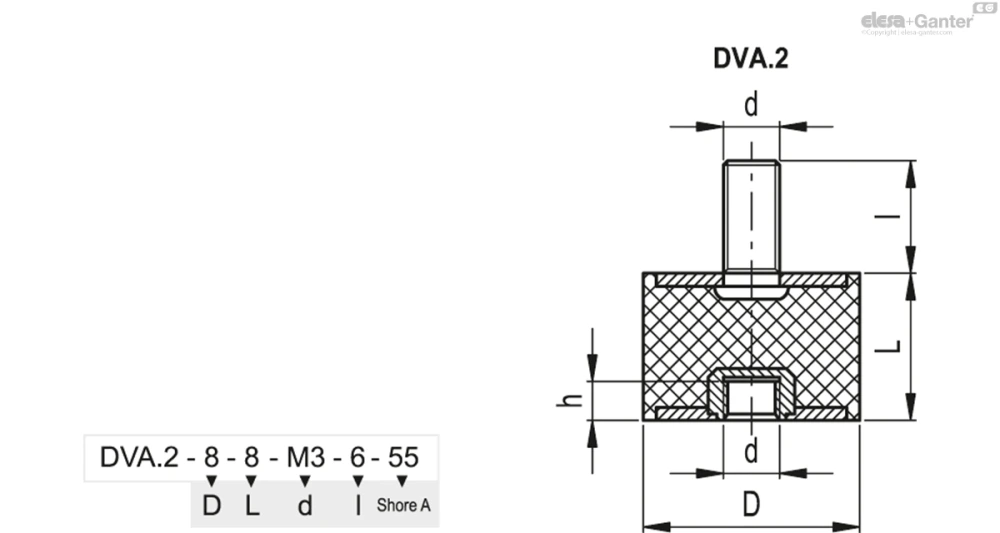

Схема DVA.2

DVA.2

Таблица моделей — Виброгасители

Артикул Описание
Макс. нагрузка [N]
Жёсткость [Н/мм] Вес (г) В корзину
414291 DVA.2-6-7-M3-6-40 6 7 M3 6 3 34 2 19 1
411681 DVA.2-6-7-M3-6-55 6 7 M3 6 3 265 2 151 1
417000 DVA.2-6-7-M3-6-70 6 7 M3 6 3 628 2 359 1
414301 DVA.2-8-8-M3-6-40 8 8 M3 6 3 50 2 25 1
411701 DVA.2-8-8-M3-6-55 8 8 M3 6 3 85 2 43 1
417001 DVA.2-8-8-M3-6-70 8 8 M3 6 3 150 2 75 1
414303 DVA.2-8-13-M3-6-40 8 13 M3 6 3 38 3 12 2
411703 DVA.2-8-13-M3-6-55 8 13 M3 6 3 70 3 21 2
417003 DVA.2-8-13-M3-6-70 8 13 M3 6 3 145 3 45 2
414311 DVA.2-10-10-M4-10-40 10 10 M4 10 4 75 3 30 2
411721 DVA.2-10-10-M4-10-55 10 10 M4 10 4 100 3 40 2
417011 DVA.2-10-10-M4-10-70 10 10 M4 10 4 200 3 80 2
414321 DVA.2-10-15-M4-10-40 10 15 M4 10 4 65 4 17 3
411731 DVA.2-10-15-M4-10-55 10 15 M4 10 4 100 4 27 3
417021 DVA.2-10-15-M4-10-70 10 15 M4 10 4 150 4 40 3
414323 DVA.2-10-20-M4-10-40 10 20 M4 10 4 59 5 12 3
411733 DVA.2-10-20-M4-10-55 10 20 M4 10 4 93 5 19 3
417023 DVA.2-10-20-M4-10-70 10 20 M4 10 4 132 5 26 3
414331 DVA.2-15-10-M4-10-40 15 10 M4 10 4 210 2 105 5
411741 DVA.2-15-10-M4-10-55 15 10 M4 10 4 325 2 163 5
417031 DVA.2-15-10-M4-10-70 15 10 M4 10 4 717 2 359 5
414341 DVA.2-15-15-M4-10-40 15 15 M4 10 4 155 4 41 6
411761 DVA.2-15-15-M4-10-55 15 15 M4 10 4 280 4 75 6
417041 DVA.2-15-15-M4-10-70 15 15 M4 10 4 513 4 137 6
414351 DVA.2-15-20-M4-10-40 15 20 M4 10 4 151 5 30 7
411771 DVA.2-15-20-M4-10-55 15 20 M4 10 4 234 5 47 7
417051 DVA.2-15-20-M4-10-70 15 20 M4 10 4 468 5 94 7
414353 DVA.2-15-25-M4-10-40 15 25 M4 10 4 133 6 21 8
411773 DVA.2-15-25-M4-10-55 15 25 M4 10 4 234 6 37 8
417053 DVA.2-15-25-M4-10-70 15 25 M4 10 4 505 6 81 8
414355 DVA.2-15-30-M4-10-40 15 30 M4 10 4 149 7.5 20 10
411776 DVA.2-15-30-M4-10-55 15 30 M4 10 4 215 7.5 29 10
417056 DVA.2-15-30-M4-10-70 15 30 M4 10 4 460 7.5 61 10
414361 DVA.2-20-15-M6-18-40 20 15 M6 18 6 322 4 86 15
411781 DVA.2-20-15-M6-18-55 20 15 M6 18 6 479 4 128 15
417061 DVA.2-20-15-M6-18-70 20 15 M6 18 6 1044 4 278 15
414371 DVA.2-20-20-M6-18-40 20 20 M6 18 6 220 5 44 17
411801 DVA.2-20-20-M6-18-55 20 20 M6 18 6 430 5 86 17
417071 DVA.2-20-20-M6-18-70 20 20 M6 18 6 995 5 199 17
414381 DVA.2-20-25-M6-18-40 20 25 M6 18 6 264 6 42 18
411811 DVA.2-20-25-M6-18-55 20 25 M6 18 6 433 6 69 18
417081 DVA.2-20-25-M6-18-70 20 25 M6 18 6 1010 6 162 18
414383 DVA.2-20-30-M6-18-40 20 30 M6 18 6 261 8 35 21
411813 DVA.2-20-30-M6-18-55 20 30 M6 18 6 417 8 56 21
417083 DVA.2-20-30-M6-18-70 20 30 M6 18 6 1213 8 162 21
414391 DVA.2-25-15-M6-18-40 25 15 M6 18 6 860 4 229 26
411821 DVA.2-25-15-M6-18-55 25 15 M6 18 6 1068 4 285 26
417091 DVA.2-25-15-M6-18-70 25 15 M6 18 6 2690 4 717 26
414401 DVA.2-25-20-M6-18-40 25 20 M6 18 6 391 5 78 28
411841 DVA.2-25-20-M6-18-55 25 20 M6 18 6 620 5 124 28
417101 DVA.2-25-20-M6-18-70 25 20 M6 18 6 1533 5 307 28
414411 DVA.2-25-30-M6-18-40 25 30 M6 18 6 430 7.5 57 36
411851 DVA.2-25-30-M6-18-55 25 30 M6 18 6 524 8 70 36
417111 DVA.2-25-30-M6-18-70 25 30 M6 18 6 1208 8 161 36
414421 DVA.2-30-15-M8-20-40 30 15 M8 20 8 1970 2 985 41
411861 DVA.2-30-15-M8-20-55 30 15 M8 20 8 2100 2 1400 41
417121 DVA.2-30-15-M8-20-70 30 15 M8 20 8 2700 2 1800 41
414422 DVA.2-30-15-M8-25-40 30 15 M8 25 8 2400 2 1200 39
411862 DVA.2-30-15-M8-25-55 30 15 M8 25 8 5000 2 2500 39
417122 DVA.2-30-15-M8-25-70 30 15 M8 25 8 6100 3.75 1626 39
414431 DVA.2-30-20-M8-20-40 30 20 M8 20 8 1300 5 260 43
411881 DVA.2-30-20-M8-20-55 30 20 M8 20 8 3070 5 614 43
417131 DVA.2-30-20-M8-20-70 30 20 M8 20 8 2000 2.75 727 43
414436 DVA.2-30-25-M8-18-40 30 25 M8 18 8 790 6 126 46
411886 DVA.2-30-25-M8-18-55 30 25 M8 18 8 1260 6 202 46
417136 DVA.2-30-25-M8-18-70 30 25 M8 18 8 2650 6 424 46
414441 DVA.2-30-30-M8-20-40 30 30 M8 20 8 500 8 67 50
411901 DVA.2-30-30-M8-20-55 30 30 M8 20 8 1055 8 141 50
417141 DVA.2-30-30-M8-20-70 30 30 M8 20 8 1960 8 261 50
414442 DVA.2-30-30-M8-25-40 30 30 M8 25 8 660 7.5 88 49
411902 DVA.2-30-30-M8-25-55 30 30 M8 25 8 1100 7.5 146 49
417142 DVA.2-30-30-M8-25-70 30 30 M8 25 8 2480 7.5 330 49
414443 DVA.2-30-40-M8-20-40 30 40 M8 20 8 600 10 60 60
411903 DVA.2-30-40-M8-20-55 30 40 M8 20 8 932 10 93 60
417143 DVA.2-30-40-M8-20-70 30 40 M8 20 8 2000 10 200 60
414444 DVA.2-30-40-M8-25-40 30 40 M8 25 8 597 10 59 58
411904 DVA.2-30-40-M8-25-55 30 40 M8 25 8 932 10 93 58
417144 DVA.2-30-40-M8-25-70 30 40 M8 25 8 2000 10 200 58
414451 DVA.2-40-20-M8-23-40 40 20 M8 23 8 3490 5 698 73
411911 DVA.2-40-20-M8-23-55 40 20 M8 23 8 2200 3.5 628 73
417151 DVA.2-40-20-M8-23-70 40 20 M8 23 8 10160 5 2032 73
414476 DVA.2-40-20-M10-23-40 40 20 M10 23 10 3660 5 732 72
411951 DVA.2-40-20-M10-23-55 40 20 M10 23 10 21050 5 4210 72
417173 DVA.2-40-20-M10-23-70 40 20 M10 23 10 10220 5 2044 72
414477 DVA.2-40-28-M10-23-40 40 28 M10 23 10 1318 7 188 78
411953 DVA.2-40-28-M10-23-55 40 28 M10 23 10 3020 7 431 78
417174 DVA.2-40-28-M10-23-70 40 28 M10 23 10 5980 7 854 78
414461 DVA.2-40-30-M8-23-40 40 30 M8 23 8 1137 8 152 85
411921 DVA.2-40-30-M8-23-55 40 30 M8 23 8 1574 8 210 85
417161 DVA.2-40-30-M8-23-70 40 30 M8 23 8 3420 8 456 85
414478 DVA.2-40-35-M10-23-40 40 35 M10 23 10 1328 9 152 90
411955 DVA.2-40-35-M10-23-55 40 35 M10 23 10 2090 9 239 90
417175 DVA.2-40-35-M10-23-70 40 35 M10 23 10 3390 9 387 90
414471 DVA.2-40-40-M8-23-40 40 40 M8 23 8 1056 10 106 98
411941 DVA.2-40-40-M8-23-55 40 40 M8 23 8 1397 10 140 98
417171 DVA.2-40-40-M8-23-70 40 40 M8 23 8 3190 10 319 98
414479 DVA.2-40-40-M10-23-40 40 40 M10 23 10 1070 10 107 97
411957 DVA.2-40-40-M10-23-55 40 40 M10 23 10 1873 10 187 97
417176 DVA.2-40-40-M10-23-70 40 40 M10 23 10 2100 10 210 97
414481 DVA.2-50-20-M10-28-40 50 20 M10 28 10 11610 5 2322 115
411961 DVA.2-50-20-M10-28-55 50 20 M10 28 10 14030 5 2806 115
417181 DVA.2-50-20-M10-28-70 50 20 M10 28 10 22540 5 4508 115
414486 DVA.2-50-25-M10-28-40 50 25 M10 28 10 3900 6 624 120
411971 DVA.2-50-25-M10-28-55 50 25 M10 28 10 5540 6 886 120
417186 DVA.2-50-25-M10-28-70 50 25 M10 28 10 12020 6 1923 12
414491 DVA.2-50-30-M10-28-40 50 30 M10 28 10 2010 8 268 135
411981 DVA.2-50-30-M10-28-55 50 30 M10 28 10 3300 8 440 135
417191 DVA.2-50-30-M10-28-70 50 30 M10 28 10 5450 8 727 135
414496 DVA.2-50-35-M10-28-40 50 35 M10 28 10 2245 9 257 145
411991 DVA.2-50-35-M10-28-55 50 35 M10 28 10 3270 9 374 145
417196 DVA.2-50-35-M10-28-70 50 35 M10 28 10 7980 9 912 145
414501 DVA.2-50-40-M10-28-40 50 40 M10 28 10 1477 10 148 160
412001 DVA.2-50-40-M10-28-55 50 40 M10 28 10 2130 10 213 160
417201 DVA.2-50-40-M10-28-70 50 40 M10 28 10 4940 10 494 160
414511 DVA.2-50-45-M10-28-40 50 45 M10 28 10 1368 11 122 170
412021 DVA.2-50-45-M10-28-55 50 45 M10 28 10 2046 11 182 170
417211 DVA.2-50-45-M10-28-70 50 45 M10 28 10 2580 11 229 170
414521 DVA.2-50-50-M10-28-40 50 50 M10 28 10 1670 12.5 134 185
412026 DVA.2-50-50-M10-28-55 50 50 M10 28 10 2188 12.5 175 185
417221 DVA.2-50-50-M10-28-70 50 50 M10 28 10 4750 12.5 380 185
414531 DVA.2-60-30-M10-28-40 60 30 M10 28 10 3020 8 403 199
412031 DVA.2-60-30-M10-28-55 60 30 M10 28 10 4170 8 556 199
417231 DVA.2-60-30-M10-28-70 60 30 M10 28 10 9130 8 1217 199
414536 DVA.2-60-36-M10-28-40 60 36 M10 28 10 2940 9 327 198
412033 DVA.2-60-36-M10-28-55 60 36 M10 28 10 5000 9 555 198
417236 DVA.2-60-36-M10-28-70 60 36 M10 28 10 9370 9 1041 198
414541 DVA.2-60-40-M10-28-40 60 40 M10 28 10 2520 10 252 220
412036 DVA.2-60-40-M10-28-55 60 40 M10 28 10 3610 10 361 220
417241 DVA.2-60-40-M10-28-70 60 40 M10 28 10 6950 10 695 220
414543 DVA.2-60-50-M10-28-40 60 50 M10 28 10 2650 13 212 245
412039 DVA.2-60-50-M10-28-55 60 50 M10 28 10 3410 13 273 245
417243 DVA.2-60-50-M10-28-70 60 50 M10 28 10 6570 13 526 245
414550 DVA.2-70-30-M10-28-40 70 30 M10 28 10 5940 8 792 329
412040 DVA.2-70-30-M10-28-55 70 30 M10 28 10 8570 8 1143 329
417250 DVA.2-70-30-M10-28-70 70 30 M10 28 10 24010 7 3382 329
414551 DVA.2-70-45-M10-28-40 70 45 M10 28 10 3810 11 339 372
412041 DVA.2-70-45-M10-28-55 70 45 M10 28 10 7130 11 634 372
417251 DVA.2-70-45-M10-28-70 70 45 M10 28 10 13210 11 1174 372
414553 DVA.2-70-50-M10-28-40 70 50 M10 27 10 4300 12.5 344 377
411683 DVA.2-70-50-M10-28-55 70 50 M10 27 10 5930 12.5 474.4 377
417253 DVA.2-70-50-M10-28-70 70 50 M10 27 10 14150 12.5 1132 377
414556 DVA.2-70-70-M10-28-40 70 70 M10 27 10 3500 17.5 200 382
412046 DVA.2-70-70-M10-28-55 70 70 M10 27 10 5010 17.5 286.2 382
417255 DVA.2-70-70-M10-28-70 70 70 M10 27 10 8400 17.5 480 382
414561 DVA.2-75-25-M12-37-40 75 25 M12 37 12 6150 4 1537 321
412051 DVA.2-75-25-M12-37-55 75 25 M12 37 12 10000 3 3333 321
417261 DVA.2-75-25-M12-37-70 75 25 M12 37 12 15900 3 5300 321
414571 DVA.2-75-40-M12-37-40 75 40 M12 37 12 4910 10 491 385
412061 DVA.2-75-40-M12-37-55 75 40 M12 37 12 6970 10 697 385
417271 DVA.2-75-40-M12-37-70 75 40 M12 37 12 14800 8 1850 385
414573 DVA.2-75-45-M12-37-40 75 45 M12 37 12 5070 11 451 390
412071 DVA.2-75-45-M12-37-55 75 45 M12 37 12 7050 11 627 390
417273 DVA.2-75-45-M12-37-70 75 45 M12 37 12 15510 11 1379 390
414576 DVA.2-75-50-M12-37-40 75 50 M12 37 12 4240 12.5 339 405
412076 DVA.2-75-50-M12-37-55 75 50 M12 37 12 7010 12.5 561 405
417276 DVA.2-75-50-M12-37-70 75 50 M12 37 12 15010 12.5 1201 405
414581 DVA.2-75-55-M12-37-40 75 55 M12 37 12 3470 14 252 450
412081 DVA.2-75-55-M12-37-55 75 55 M12 37 12 7510 14 546 450
417281 DVA.2-75-55-M12-37-70 75 55 M12 37 12 11240 14 817 450
414586 DVA.2-80-40-M14-37-40 80 40 M14 37 14 10430 10 1043 510
412091 DVA.2-80-40-M14-37-55 80 40 M14 37 14 16710 10 1671 510
417286 DVA.2-80-40-M14-37-70 80 40 M14 37 14 27700 10 2770 510
414591 DVA.2-100-40-M16-41-40 100 40 M16 41 16 13990 10 1399 740
412101 DVA.2-100-40-M16-41-55 100 40 M16 41 16 20000 10 2000 740
417291 DVA.2-100-40-M16-41-70 100 40 M16 41 16 29000 10 2900 740
414601 DVA.2-100-55-M16-41-40 100 55 M16 41 16 7320 14 532 850
412121 DVA.2-100-55-M16-41-55 100 55 M16 41 16 13080 14 951 850
417301 DVA.2-100-55-M16-41-70 100 55 M16 41 16 24260 14 1764 850
414611 DVA.2-100-60-M16-41-40 100 60 M16 41 16 7000 15 467 865
412141 DVA.2-100-60-M16-41-55 100 60 M16 41 16 11290 15 753 865
417311 DVA.2-100-60-M16-41-70 100 60 M16 41 16 28500 15 1900 865
414621 DVA.2-100-75-M16-41-40 100 75 M16 41 16 7790 19 415 980
412161 DVA.2-100-75-M16-41-55 100 75 M16 41 16 9640 19 514 980
417321 DVA.2-100-75-M16-41-70 100 75 M16 41 16 22350 19 1192 980
414651 DVA.2-125-55-M16-41-40 125 55 M16 41 16 17600 14 1280 1320
412181 DVA.2-125-55-M16-41-55 125 55 M16 41 16 19260 14 1401 1320
417351 DVA.2-125-55-M16-41-70 125 55 M16 41 16 23610 8 3008 1320
414661 DVA.2-125-75-M16-41-40 125 75 M16 41 16 12760 19 681 1600
412191 DVA.2-125-75-M16-41-55 125 75 M16 41 16 19440 19 1037 1600
417361 DVA.2-125-75-M16-41-70 125 75 M16 41 16 24205 19 1291 1600
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

  • DVA.2: втулка с глухим резьбовым отверстием, резьбовая шпилька и опорная пластина из полированной оцинкованной стали, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 40, 55, 70 ±5.
  • DVA.2-SST: втулка с глухим резьбовым отверстием, резьбовая шпилька и опорная пластина из нержавеющей стали AISI 304, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 55 ±5.

Общая информация

Особенности и области применения

Виброгасители предназначены для гашения вибраций, ударов и шумов, вызванных движением или вибрированием различных компонентов оборудования и станков, которые могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущербу для здоровья;
  • возникновению шумов.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Другие исполнения

Специальные исполнения доступны по запросу

Натуральный каучук NR, твердость 40, допуск 70 ± 5 по Шору А для вариантов исполнения с основанием из нержавеющей стали AISI 304.

Вопрос о продукции

Спросите о серии DVA.2 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DVA.1 — Виброгасители

DVA.1

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.1-SST — Виброгасители

DVA.1-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.3 — Виброгасители

DVA.3

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.3-SST — Виброгасители

DVA.3-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.4 — Виброгасители

DVA.4

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.4-SST — Виброгасители

DVA.4-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.5 — Виброгасители

DVA.5

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.5-SST — Виброгасители

DVA.5-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали

Артикул модели

DVA.2 — Виброгасители

Чертёж DVA.2
