Серия DVA.3
DVA.3-SST
Виброгасители
Резина и сталь или нержавеющая сталь
Опорная пластина из нержавеющей стали
Исполнения серии DVA.3
Изображения

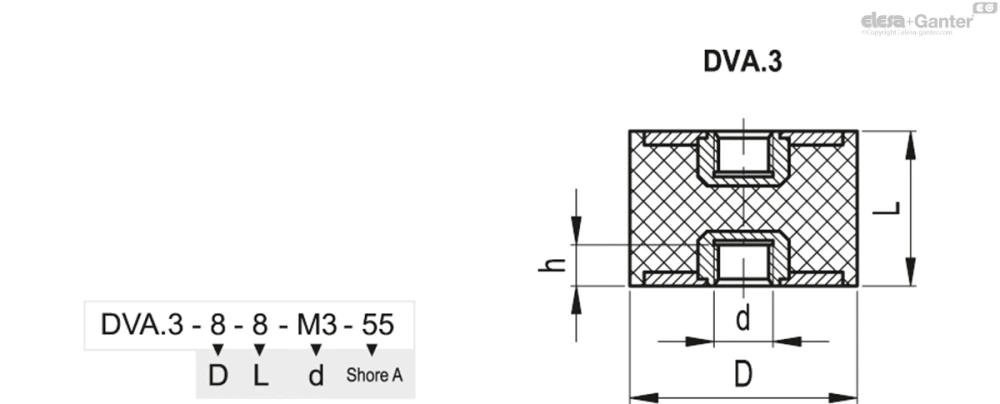

Схемы
DVA.3-SST
Таблица моделей — Виброгасители
| Артикул | Описание |
|
|
|
|
Макс. нагрузка [N] |
|
Жёсткость [Н/мм] | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| 410201 | DVA.3-8-8-SST-M3-55 | 8 | 8 | M3 | 3 | 85 | 2 | 43 | 1 | |
| 410203 | DVA.3-8-13-SST-M3-55 | 8 | 13 | M3 | 3 | 74 | 3 | 23 | 2 | |
| 410205 | DVA.3-10-10-SST-M4-55 | 10 | 10 | M4 | 4 | 100 | 3 | 40 | 2 | |
| 410207 | DVA.3-10-15-SST-M4-55 | 10 | 15 | M4 | 4 | 65 | 4 | 17 | 3 | |
| 410209 | DVA.3-10-20-SST-M4-55 | 10 | 20 | M4 | 4 | 108 | 5 | 22 | 3 | |
| 410213 | DVA.3-15-10-SST-M4-55 | 15 | 10 | M4 | 4 | 324 | 2 | 162 | 6 | |
| 410215 | DVA.3-15-15-SST-M4-55 | 15 | 15 | M4 | 4 | 150 | 4 | 40 | 7 | |
| 410217 | DVA.3-15-20-SST-M4-55 | 15 | 20 | M4 | 4 | 234 | 5 | 47 | 8 | |
| 410219 | DVA.3-16-15-SST-M5-55 | 16 | 15 | M5 | 5 | 2137 | 4 | 570 | 7 | |
| 410220 | DVA.3-16-20-SST-M5-55 | 16 | 20 | M5 | 5 | 330 | 5 | 66 | 8 | |
| 410221 | DVA.3-20-15-SST-M6-55 | 20 | 15 | M6 | 6 | 479 | 4 | 128 | 11 | |
| 410223 | DVA.3-20-20-SST-M6-55 | 20 | 20 | M6 | 6 | 430 | 5 | 86 | 13 | |
| 410225 | DVA.3-20-25-SST-M6-55 | 20 | 25 | M6 | 6 | 433 | 6 | 69 | 15 | |
| 410231 | DVA.3-25-20-SST-M6-55 | 25 | 20 | M6 | 6 | 620 | 4 | 165 | 21 | |
| 410233 | DVA.3-25-25-SST-M6-55 | 25 | 25 | M6 | 6 | 529 | 6 | 85 | 24 | |
| 410237 | DVA.3-25-30-SST-M6-55 | 25 | 30 | M6 | 6 | 524 | 8 | 70 | 27 | |
| 410241 | DVA.3-30-20-SST-M8-55 | 30 | 20 | M8 | 8 | 1067 | 5 | 213 | 30 | |
| 410242 | DVA.3-30-25-SST-M8-55 | 30 | 25 | M8 | 8 | 8370 | 6 | 1339 | 33 | |
| 410243 | DVA.3-30-30-SST-M8-55 | 30 | 30 | M8 | 8 | 1053 | 8 | 140 | 38 | |
| 410245 | DVA.3-30-40-SST-M8-55 | 30 | 40 | M8 | 8 | 2100 | 10 | 210 | 46 | |
| 410251 | DVA.3-40-20-SST-M8-55 | 40 | 20 | M8 | 8 | 2650 | 5 | 530 | 54 | |
| 410253 | DVA.3-40-30-SST-M8-55 | 40 | 30 | M8 | 8 | 1574 | 8 | 210 | 67 | |
| 410255 | DVA.3-40-40-SST-M8-55 | 40 | 40 | M8 | 8 | 1397 | 10 | 140 | 82 | |
| 410263 | DVA.3-50-30-SST-M10-55 | 50 | 30 | M10 | 10 | 3300 | 8 | 440 | 126 | |
| 410264 | DVA.3-50-35-SST-M10-55 | 50 | 35 | M10 | 10 | 2530 | 9 | 289 | 129 | |
| 410265 | DVA.3-50-40-SST-M10-55 | 50 | 40 | M10 | 10 | 2130 | 10 | 213 | 148 | |
| 410269 | DVA.3-50-50-SST-M10-55 | 50 | 50 | M10 | 10 | 2188 | 13 | 175 | 171 | |
| 410271 | DVA.3-60-30-SST-M10-55 | 60 | 30 | M10 | 10 | 4170 | 8 | 556 | 179 | |
| 410273 | DVA.3-60-40-SST-M10-55 | 60 | 40 | M10 | 10 | 3610 | 10 | 361 | 207 | |
| 410275 | DVA.3-60-50-SST-M10-55 | 60 | 50 | M10 | 10 | 3410 | 13 | 273 | 239 | |
| 410276 | DVA.3-70-30-SST-M10-55 | 70 | 30 | M10 | 10 | 4900 | 4 | 1225 | 305 | |
| 410278 | DVA.3-70-35-SST-M10-55 | 70 | 35 | M10 | 10 | 8540 | 9 | 976 | 254 | |
| 410277 | DVA.3-70-45-SST-M10-55 | 70 | 45 | M10 | 10 | 7130 | 11 | 634 | 305 | |
| 410279 | DVA.3-70-50-SST-M10-55 | 70 | 50 | M10 | 10 | 5750 | 12.5 | 460 | 338 | |
| 410281 | DVA.3-75-30-SST-M12-55 | 75 | 30 | M12 | 12 | 9895 | 3 | 3192 | 273 | |
| 410283 | DVA.3-75-40-SST-M12-55 | 75 | 40 | M12 | 12 | 6970 | 10 | 697 | 320 | |
| 410284 | DVA.3-75-50-SST-M12-55 | 75 | 50 | M12 | 12 | 7110 | 12.5 | 569 | 400 | |
| 410285 | DVA.3-75-55-SST-M12-55 | 75 | 55 | M12 | 12 | 7510 | 14 | 546 | 392 | |
| 410288 | DVA.3-80-70-SST-M14-55 | 80 | 70 | M14 | 14 | 7500 | 17 | 429 | 450 | |
| 410291 | DVA.3-100-40-SST-M16-55 | 100 | 40 | M16 | 16 | 14660 | 10 | 1466 | 656 | |
| 410293 | DVA.3-100-55-SST-M16-55 | 100 | 55 | M16 | 16 | 13080 | 14 | 951 | 765 | |
| 410295 | DVA.3-100-60-SST-M16-55 | 100 | 60 | M16 | 16 | 11290 | 15 | 753 | 838 | |
| 410297 | DVA.3-100-75-SST-M16-55 | 100 | 75 | M16 | 16 | 9640 | 19 | 514 | 965 | |
| 410298 | DVA.3-125-55-SST-M16-55 | 125 | 55 | M16 | 16 | 19260 | 19 | 1401 | 1320 | |
| 410299 | DVA.3-125-75-SST-M16-55 | 125 | 75 | M16 | 16 | 19440 | 19 | 1037 | 1538 | |
| 410300 | DVA.3-150-55-SST-M20-55 | 150 | 150 | M20 | 20 | 27900 | 9 | 3100 | 2000 | |
| 410302 | DVA.3-150-75-SST-M20-55 | 150 | 150 | M20 | 20 | 27600 | 16 | 1725 | 2350 | |
| 410304 | DVA.3-200-100-SST-M20-55 | 200 | 200 | M20 | 20 | 28000 | 10 | 2667 | 5655 |
Основные характеристики
Стандартные исполнения
- DVA.3: втулки с глухими резьбовыми отверстиями и опорная пластина из полированной оцинкованной стали, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 40, 55, 70 ±5.
- DVA.3-SST: втулки с глухими резьбовыми отверстиями и опорная пластина из нержавеющей стали INOX AISI 304, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 55 ±5.
Общая информация
Особенности и области применения
Виброгасители предназначены для гашения вибраций, ударов и шумов, вызванных движением или вибрированием различных компонентов оборудования и станков, которые могут привести к:
- возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
- ущербу для здоровья;
- возникновению шумов.
Схемы нагрузок для каждого отдельного кода предоставляются по запросу.
Другие исполнения
Специальные исполнения доступны по запросу
Натуральный каучук NR, твердость 40, допуск 70 ± 5 по Шору А для вариантов исполнения с основанием из нержавеющей стали AISI 304.
Вопрос о продукции
Спросите о серии DVA.3-SST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
