Серия DVA.3

DVA.3

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVA.3

DVA.3

DVA.3

Виброгасители

Резина и сталь или нержавеющая сталь
DVA.3-SST

DVA.3-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVA.3 — Виброгасители

Схемы

Схема DVA.3

DVA.3

Таблица моделей — Виброгасители

Артикул Описание
Макс. нагрузка [N]
Жёсткость [Н/мм] Вес (г) В корзину
414801 DVA.3-8-8-M3-40 8 8 M3 3 50 2 25 2
412301 DVA.3-8-8-M3-55 8 8 M3 3 85 2 43 2
417501 DVA.3-8-8-M3-70 8 8 M3 3 150 2 75 1
414805 DVA.3-8-13-M3-40 8 13 M3 3 41 3 13 2
412305 DVA.3-8-13-M3-55 8 13 M3 3 74 3 23 2
417505 DVA.3-8-13-M3-70 8 13 M3 3 152 3 47 2
414811 DVA.3-10-10-M4-40 10 10 M4 4 75 3 30 3
412321 DVA.3-10-10-M4-55 10 10 M4 4 100 3 40 3
417511 DVA.3-10-10-M4-70 10 10 M4 4 200 3 80 3
414821 DVA.3-10-15-M4-40 10 15 M4 4 65 4 17 3
412326 DVA.3-10-15-M4-55 10 15 M4 4 100 4 27 3
417521 DVA.3-10-15-M4-70 10 15 M4 4 150 4 40 4
414823 DVA.3-10-20-M4-40 10 20 M4 4 54 5 11 4
412329 DVA.3-10-20-M4-55 10 20 M4 4 108 5 22 4
417523 DVA.3-10-20-M4-70 10 20 M4 4 201 5 40 4
414831 DVA.3-15-10-M4-40 15 10 M4 4 210 2 105 6
412331 DVA.3-15-10-M4-55 15 10 M4 4 325 2 163 6
417531 DVA.3-15-10-M4-70 15 10 M4 4 717 2 359 6
414841 DVA.3-15-15-M4-40 15 15 M4 4 155 4 41 7
412341 DVA.3-15-15-M4-55 15 15 M4 4 280 4 75 7
417541 DVA.3-15-15-M4-70 15 15 M4 4 513 4 137 7
414851 DVA.3-15-20-M4-40 15 20 M4 4 151 5 30 8
412346 DVA.3-15-20-M4-55 15 20 M4 4 234 5 47 8
417551 DVA.3-15-20-M4-70 15 20 M4 4 468 5 94 8
414854 DVA.3-16-15-M5-40 16 15 M5 5 752 4 200 7
412348 DVA.3-16-15-M5-55 16 15 M5 5 2137 4 570 7
417555 DVA.3-16-15-M5-70 16 15 M5 5 2900 3.75 773 7
414855 DVA.3-16-20-M5-40 16 20 M5 5 290 5 58 8
412349 DVA.3-16-20-M5-55 16 20 M5 5 330 5 66 8
417557 DVA.3-16-20-M5-70 16 20 M5 5 655 5 131 8
414861 DVA.3-20-15-M6-40 20 15 M6 6 175 2 117 13
412351 DVA.3-20-15-M6-55 20 15 M6 6 227 2 151 13
417561 DVA.3-20-15-M6-70 20 15 M6 6 550 2 367 14
414871 DVA.3-20-20-M6-40 20 20 M6 6 220 5 44 15
412361 DVA.3-20-20-M6-55 20 20 M6 6 430 5 86 15
417571 DVA.3-20-20-M6-70 20 20 M6 6 995 5 199 15
414881 DVA.3-20-25-M6-40 20 25 M6 6 264 6 42 16
412371 DVA.3-20-25-M6-55 20 25 M6 6 433 6 69 16
417581 DVA.3-20-25-M6-70 20 25 M6 6 1010 6 162 17
414891 DVA.3-25-20-M6-40 25 20 M6 6 391 5 78 26
412381 DVA.3-25-20-M6-55 25 20 M6 6 620 5 124 23
417591 DVA.3-25-20-M6-70 25 20 M6 6 1533 5 307 23
414901 DVA.3-25-25-M6-40 25 25 M6 6 441 6 71 24
412386 DVA.3-25-25-M6-55 25 25 M6 6 529 6 85 25
417601 DVA.3-25-25-M6-70 25 25 M6 6 1374 6 220 26
414911 DVA.3-25-30-M6-40 25 30 M6 6 432 8 58 27
412391 DVA.3-25-30-M6-55 25 30 M6 6 524 8 70 28
417611 DVA.3-25-30-M6-70 25 30 M6 6 1208 8 161 29
414921 DVA.3-30-20-M8-40 30 20 M8 8 770 1 1100 34
412401 DVA.3-30-20-M8-55 30 20 M8 8 1067 1 1524 35
417621 DVA.3-30-20-M8-70 30 20 M8 8 2260 1 3229 36
414926 DVA.3-30-25-M8-40 30 25 M8 8 4490 6 718 38
412411 DVA.3-30-25-M8-55 30 25 M8 8 8370 6 1339 38
417626 DVA.3-30-25-M8-70 30 25 M8 8 12630 6 2021 38
414931 DVA.3-30-30-M8-40 30 30 M8 8 500 8 67 43
412421 DVA.3-30-30-M8-55 30 30 M8 8 1055 8 141 43
417631 DVA.3-30-30-M8-70 30 30 M8 8 1960 8 261 44
414941 DVA.3-30-40-M8-40 30 40 M8 8 700 10 70 49
412431 DVA.3-30-40-M8-55 30 40 M8 8 2100 10 210 51
417641 DVA.3-30-40-M8-70 30 40 M8 8 2400 10 240 53
414950 DVA.3-40-20-M8-40 40 20 M8 8 815 3 255 59
412440 DVA.3-40-20-M8-55 40 20 M8 8 2650 5 530 65
417650 DVA.3-40-20-M8-70 40 20 M8 8 6200 2 2818 61
414951 DVA.3-40-30-M8-40 40 30 M8 8 1137 8 152 72
412441 DVA.3-40-30-M8-55 40 30 M8 8 1574 8 210 72
417651 DVA.3-40-30-M8-70 40 30 M8 8 3420 8 456 77
414961 DVA.3-40-40-M8-40 40 40 M8 8 1056 10 106 84
412461 DVA.3-40-40-M8-55 40 40 M8 8 1397 10 140 87
417661 DVA.3-40-40-M8-70 40 40 M8 8 3190 10 319 91
414971 DVA.3-50-30-M10-40 50 30 M10 10 2010 8 268 116
412463 DVA.3-50-30-M10-55 50 30 M10 10 3300 8 440 121
417671 DVA.3-50-30-M10-70 50 30 M10 10 5450 8 727 123
414976 DVA.3-50-35-M10-40 50 35 M10 10 2450 9 280 129
412464 DVA.3-50-35-M10-55 50 35 M10 10 2530 9 289 129
417676 DVA.3-50-35-M10-70 50 35 M10 10 5840 9 667 129
414981 DVA.3-50-40-M10-40 50 40 M10 10 1477 10 148 137
412466 DVA.3-50-40-M10-55 50 40 M10 10 2130 10 213 141
417681 DVA.3-50-40-M10-70 50 40 M10 10 4940 10 494 146
414991 DVA.3-50-50-M10-40 50 50 M10 10 1500 11 133 155
412469 DVA.3-50-50-M10-55 50 50 M10 10 2188 11 194 163
417691 DVA.3-50-50-M10-70 50 50 M10 10 4750 11 422 171
415001 DVA.3-60-30-M10-40 60 30 M10 10 3020 8 403 162
412471 DVA.3-60-30-M10-55 60 30 M10 10 4170 8 556 189
417701 DVA.3-60-30-M10-70 60 30 M10 10 9130 8 1217 173
415011 DVA.3-60-40-M10-40 60 40 M10 10 2520 10 252 193
412476 DVA.3-60-40-M10-55 60 40 M10 10 3610 10 361 201
417711 DVA.3-60-40-M10-70 60 40 M10 10 6950 10 695 207
415013 DVA.3-60-50-M10-40 60 50 M10 10 2930 13 234 223
412479 DVA.3-60-50-M10-55 60 50 M10 10 3410 13 273 230
417713 DVA.3-60-50-M10-70 60 50 M10 10 7125 13 570 243
415020 DVA.3-70-30-M10-40 70 30 M10 10 3168 4 792 229
412480 DVA.3-70-30-M10-55 70 30 M10 10 4900 4 1225 305
417720 DVA.3-70-30-M10-70 70 30 M10 10 7250 3 2417 305
415022 DVA.3-70-35-M10-40 70 35 M10 10 22540 9 2576 254
412482 DVA.3-70-35-M10-55 70 35 M10 10 8540 9 976 254
417693 DVA.3-70-35-M10-70 70 35 M10 10 15940 9 1822 254
415021 DVA.3-70-45-M10-40 70 45 M10 10 3810 11 339 335
412481 DVA.3-70-45-M10-55 70 45 M10 10 7130 11 624 300
417721 DVA.3-70-45-M10-70 70 45 M10 10 13210 11 1174 311
415023 DVA.3-70-50-M10-40 70 50 M10 10 3700 12 296 338
412491 DVA.3-70-50-M10-55 70 50 M10 10 5750 12 460 338
417694 DVA.3-70-50-M10-70 70 50 M10 10 14960 12 1197 338
415030 DVA.3-75-30-M12-40 75 30 M12 12 6880 3 2293 296
412500 DVA.3-75-30-M12-55 75 30 M12 12 9895 3 3192 320
417730 DVA.3-75-30-M12-70 75 30 M12 12 25000 5 5000 311
415031 DVA.3-75-40-M12-40 75 40 M12 12 4910 10 491 342
412501 DVA.3-75-40-M12-55 75 40 M12 12 6970 10 697 351
417731 DVA.3-75-40-M12-70 75 40 M12 12 11880 8 1485 364
415036 DVA.3-75-50-M12-40 75 50 M12 12 4120 12 330 400
412511 DVA.3-75-50-M12-55 75 50 M12 12 7110 12 569 400
417696 DVA.3-75-50-M12-70 75 50 M12 12 17900 12 1432 400
415041 DVA.3-75-55-M12-40 75 55 M12 12 3470 14 252 413
412521 DVA.3-75-55-M12-55 75 55 M12 12 7510 14 546 427
417741 DVA.3-75-55-M12-70 75 55 M12 12 11240 14 817 452
415046 DVA.3-80-70-M14-40 80 70 M14 14 4260 17.5 243 450
412531 DVA.3-80-70-M14-55 80 70 M14 14 7500 17 428.5 450
417698 DVA.3-80-70-M14-70 80 70 M14 14 13010 17.5 743 450
415051 DVA.3-100-40-M16-40 100 40 M16 16 13990 10 1399 636
412541 DVA.3-100-40-M16-55 100 40 M16 16 20000 10 2000 652
417751 DVA.3-100-40-M16-70 100 40 M16 16 29000 10 2900 669
415061 DVA.3-100-55-M16-40 100 55 M16 16 7320 14 532 752
412551 DVA.3-100-55-M16-55 100 55 M16 16 13080 14 951 780
417761 DVA.3-100-55-M16-70 100 55 M16 16 24260 14 1764 807
415071 DVA.3-100-60-M16-40 100 60 M16 16 7000 15 467 795
412561 DVA.3-100-60-M16-55 100 60 M16 16 11290 15 753 830
417771 DVA.3-100-60-M16-70 100 60 M16 16 28500 15 1900 885
415081 DVA.3-100-75-M16-40 100 75 M16 16 7790 19 415 965
412581 DVA.3-100-75-M16-55 100 75 M16 16 9640 19 514 948
417781 DVA.3-100-75-M16-70 100 75 M16 16 22350 19 1192 965
415091 DVA.3-125-55-M16-40 125 55 M16 16 18240 14 1327 1320
412591 DVA.3-125-55-M16-55 125 55 M16 16 19260 14 1401 1320
417791 DVA.3-125-55-M16-70 125 55 M16 16 25000 8 3185 1256
415093 DVA.3-125-75-M16-40 125 75 M16 16 13380 19 714 1424
412593 DVA.3-125-75-M16-55 125 75 M16 16 19440 19 1037 1500
417793 DVA.3-125-75-M16-70 125 75 M16 16 23751 19 1267 1500
415095 DVA.3-150-55-M20-40 150 55 M20 20 9070 5 1814 2000
412601 DVA.3-150-55-M20-55 150 55 M20 20 27900 9 3100 2000
417801 DVA.3-150-55-M20-70 150 55 M20 20 23350 5 4670 2000
415097 DVA.3-150-75-M20-40 150 75 M20 20 18650 19 994.6 2350
412611 DVA.3-150-75-M20-55 150 75 M20 20 27600 16 1725 2350
417803 DVA.3-150-75-M20-70 150 75 M20 20 28600 10 2860 2350
415101 DVA.3-200-100-M20-40 200 100 M20 20 5490 5 1098 5655
412631 DVA.3-200-100-M20-55 200 100 M20 20 28000 10 2667 5655
417821 DVA.3-200-100-M20-70 200 100 M20 20 28400 7 4176 5655
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

  • DVA.3: втулки с глухими резьбовыми отверстиями и опорная пластина из полированной оцинкованной стали, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 40, 55, 70 ±5.
  • DVA.3-SST: втулки с глухими резьбовыми отверстиями и опорная пластина из нержавеющей стали INOX AISI 304, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 55 ±5.

Общая информация

Особенности и области применения

Виброгасители предназначены для гашения вибраций, ударов и шумов, вызванных движением или вибрированием различных компонентов оборудования и станков, которые могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущербу для здоровья;
  • возникновению шумов.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Другие исполнения

Специальные исполнения доступны по запросу

Натуральный каучук NR, твердость 40, допуск 70 ± 5 по Шору А для вариантов исполнения с основанием из нержавеющей стали AISI 304.

Вопрос о продукции

Спросите о серии DVA.3 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DVA.1 — Виброгасители

DVA.1

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.1-SST — Виброгасители

DVA.1-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.2 — Виброгасители

DVA.2

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.2-SST — Виброгасители

DVA.2-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.4 — Виброгасители

DVA.4

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.4-SST — Виброгасители

DVA.4-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.5 — Виброгасители

DVA.5

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.5-SST — Виброгасители

DVA.5-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали

Артикул модели

DVA.3 — Виброгасители

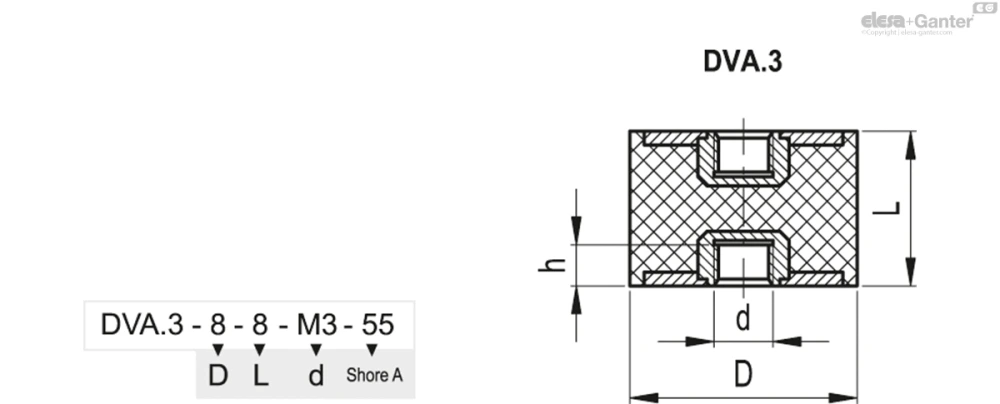

Чертёж DVA.3
