Серия DVC.3
DVC.3-SST
Виброгасители
Резина и сталь или нержавеющая сталь
Опорная пластина из нержавеющей стали
Исполнения серии DVC.3
Изображения

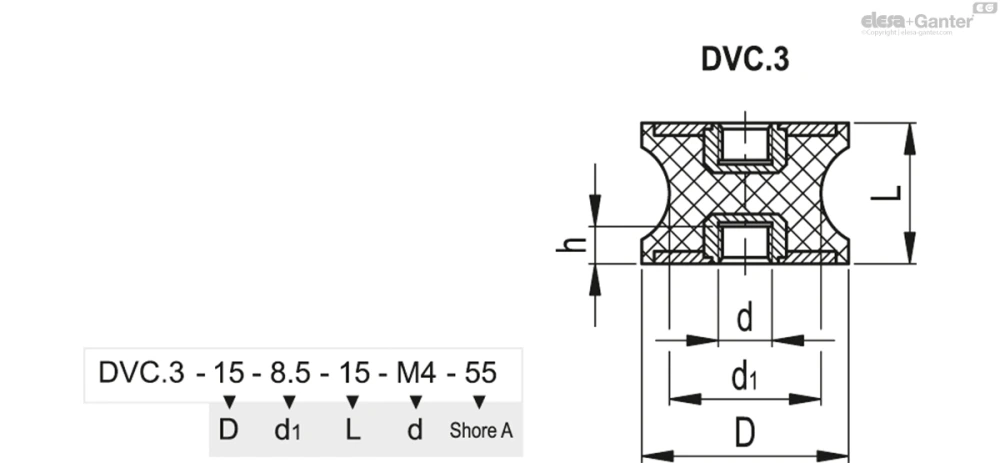

Схемы
DVC.3-SST
Таблица моделей — Виброгасители
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 434801 | DVC.3-15-8,5-15-SST-M4-55 | 15 | 15 | M4 | 8,5 | 4 | 155 | 3.75 | 41 | 6 | |
| 434806 | DVC.3-15-12-15-SST-M4-55 | 15 | 15 | M4 | 12 | 4 | 166 | 3.75 | 44 | 11 | |
| 434813 | DVC.3-20-14-15-SST-M6-55 | 20 | 15 | M6 | 14 | 6 | 289 | 3.75 | 77 | 10 | |
| 434815 | DVC.3-20-14-19-SST-M6-55 | 20 | 19 | M6 | 14 | 6 | 273 | 4.75 | 57 | 12 | |
| 434817 | DVC.3-20-14-20-SST-M6-55 | 20 | 20 | M6 | 14 | 6 | 261 | 5 | 52 | 13 | |
| 434821 | DVC.3-21-16-22-SST-M6-55 | 21 | 22 | M6 | 16 | 6 | 281 | 5.5 | 51 | 17 | |
| 434811 | DVC.3-20-12-30-SST-M6-55 | 20 | 30 | M6 | 12 | 6 | 172 | 7.5 | 23 | 12 | |
| 434819 | DVC.3-20-14-30-SST-M6-55 | 20 | 30 | M6 | 14 | 6 | 650 | 7.5 | 87 | 13 | |
| 434831 | DVC.3-25-18-20-SST-M6-55 | 25 | 20 | M6 | 18 | 6 | 738 | 5 | 148 | 22 | |
| 434836 | DVC.3-25-20-20-SST-M6-55 | 25 | 20 | M6 | 20 | 6 | 767 | 5 | 153 | 27 | |
| 434843 | DVC.3-30-22-20-SST-M8-55 | 30 | 20 | M8 | 22 | 8 | 1010 | 5 | 202 | 27 | |
| 434841 | DVC.3-30-18-25-SST-M8-55 | 30 | 25 | M8 | 18 | 8 | 597 | 6.25 | 96 | 28 | |
| 434845 | DVC.3-35-25-34-SST-M8-55 | 35 | 34 | M8 | 25 | 8 | 1469 | 8.5 | 173 | 62 | |
| 434855 | DVC.3-40-30-25-SST-M8-55 | 40 | 25 | M8 | 30 | 8 | 2890 | 6.25 | 462 | 81 | |
| 434853 | DVC.3-40-25-30-SST-M8-55 | 40 | 30 | M8 | 25 | 8 | 1550 | 7.5 | 207 | 74 | |
| 434859 | DVC.3-40-33-30-SST-M8-55 | 40 | 30 | M8 | 33 | 8 | 1768 | 7.5 | 236 | 93 | |
| 434857 | DVC.3-40-32-50-SST-M8-55 | 40 | 50 | M8 | 32 | 8 | 682 | 12.5 | 55 | 81 | |
| 434851 | DVC.3-40-20-48-SST-M8-55 | 40 | 48 | M8 | 20 | 8 | 713 | 12 | 59 | 75 | |
| 434856 | DVC.3-50-42-30-SST-M10-55 | 50 | 30 | M10 | 42 | 10 | 1499 | 7.5 | 200 | 117 | |
| 434861 | DVC.3-55-44-45-SST-M10-55 | 55 | 45 | M10 | 44 | 10 | 1247 | 11.25 | 111 | 202 | |
| 434866 | DVC.3-57-25-45-SST-M10-55 | 57 | 45 | M10 | 25 | 10 | 1235 | 11.25 | 110 | 128 | |
| 434871 | DVC.3-60-49-60-SST-M10-55 | 60 | 60 | M10 | 49 | 10 | 2995 | 15 | 200 | 232 | |
| 434876 | DVC.3-70-45-53-SST-M12-55 | 70 | 53 | M12 | 45 | 12 | 2597 | 13.25 | 196 | 350 | |
| 434881 | DVC.3-72-64-33,5-SST-M12-55 | 72 | 33,5 | M12 | 64 | 12 | 3936 | 8.38 | 470 | 264 | |
| 434886 | DVC.3-75-60-40-SST-M12-55 | 75 | 40 | M12 | 60 | 12 | 3298 | 10 | 330 | 341 | |
| 434891 | DVC.3-95-80-75-SST-M16-55 | 95 | 75 | M16 | 80 | 16 | 10382 | 18.75 | 554 | 805 |
Основные характеристики
Стандартные исполнения
- DVC.3: втулка с глухим резьбовым отверстием и опорная пластина из полированной оцинкованной стали, глухие резьбовые отверстия, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 40, 55, 70 ±5.
- DVC.3-SST: втулка с глухим резьбовым отверстием и опорная пластина из нержавеющей стали AISI 304, глухие резьбовые отверстия, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 55 ±5.
Общая информация
Особенности и области применения
Виброгасители предназначены для гашения вибраций, ударов и шумов, вызванных движением или вибрированием различных компонентов оборудования и станков.
В отличие от виброгасителей DVA под давлением эти детали обеспечивают большее боковое смещение, не оставляя вертикальную плоскость металлической вставки.
Вибрации могут привести к:
- возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
- ущерб здоровью оператора;
- возникновению шумов.
Схемы нагрузок для каждого отдельного кода предоставляются по запросу.
Другие исполнения
Специальные исполнения доступны по запросу
Натуральный каучук NR, твердость 40, 70 по Шору A ± 5 для вариантов исполнения с основанием из нержавеющей стали AISI 304.
