Серия DVC.3

DVC.3

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVC.3

DVC.3

DVC.3

Виброгасители

Резина и сталь или нержавеющая сталь
DVC.3-SST

DVC.3-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVC.3 — Виброгасители

Схемы

Схема DVC.3

DVC.3

Таблица моделей — Виброгасители

Артикул Описание
Макс. нагрузка [N]
Жёсткость [Н/мм] Вес (г) В корзину
434601 DVC.3-15-8,5-15-M4-40 15 15 M4 8,5 4 94 3.75 25 6
434501 DVC.3-15-8,5-15-M4-55 15 15 M4 8,5 4 155 3.75 41 6
434701 DVC.3-15-8,5-15-M4-70 15 15 M4 8,5 4 211 3.75 56 11
434606 DVC.3-15-12-15-M4-40 15 15 M4 12 4 155 3.75 41 7
434506 DVC.3-15-12-15-M4-55 15 15 M4 12 4 166 3.75 44 7
434706 DVC.3-15-12-15-M4-70 15 15 M4 12 4 223 3.75 59 7
434613 DVC.3-20-14-15-M6-40 20 15 M6 14 6 263 3.75 70 12
434513 DVC.3-20-14-15-M6-55 20 15 M6 14 6 289 3.75 77 12
434713 DVC.3-20-14-15-M6-70 20 15 M6 14 6 374 3.75 100 12
434615 DVC.3-20-14-19-M6-40 20 19 M6 14 6 250 4.75 53 13
434515 DVC.3-20-14-19-M6-55 20 19 M6 14 6 273 4.75 57 12
434715 DVC.3-20-14-19-M6-70 20 19 M6 14 6 326 4.75 69 12
434617 DVC.3-20-14-20-M6-40 20 20 M6 14 6 248 5 50 13
434517 DVC.3-20-14-20-M6-55 20 20 M6 14 6 261 5 52 13
434717 DVC.3-20-14-20-M6-70 20 20 M6 14 6 316 5 63 13
434621 DVC.3-21-16-22-M6-40 21 22 M6 16 6 260 5.5 47 17
434521 DVC.3-21-16-22-M6-55 21 22 M6 16 6 281 5.5 51 15
434721 DVC.3-21-16-22-M6-70 21 22 M6 16 6 367 5.5 67 17
434611 DVC.3-20-12-30-M6-40 20 30 M6 12 6 178 7.5 24 14
434511 DVC.3-20-12-30-M6-55 20 30 M6 12 6 261 7.5 35 14
434711 DVC.3-20-12-30-M6-70 20 30 M6 12 6 695 7.5 93 19
434619 DVC.3-20-14-30-M6-40 20 30 M6 14 6 383 7.5 51 14
434519 DVC.3-20-14-30-M6-55 20 30 M6 14 6 650 7.5 87 25
434719 DVC.3-20-14-30-M6-70 20 30 M6 14 6 277 7.5 37 15
434631 DVC.3-25-18-20-M6-40 25 20 M6 18 6 694 5 139 22
434531 DVC.3-25-18-20-M6-55 25 20 M6 18 6 738 5 148 22
434731 DVC.3-25-18-20-M6-70 25 20 M6 18 6 1214 5 243 21
434636 DVC.3-25-20-20-M6-40 25 20 M6 20 6 705 5 141 20
434536 DVC.3-25-20-20-M6-55 25 20 M6 20 6 767 5 153 21
434736 DVC.3-25-20-20-M6-70 25 20 M6 20 6 1235 5 247 22
434643 DVC.3-30-22-20-M8-40 30 20 M8 22 8 767 5 153 32
434543 DVC.3-30-22-20-M8-55 30 20 M8 22 8 1010 5 202 32
434743 DVC.3-30-22-20-M8-70 30 20 M8 22 8 1488 5 298 33
434641 DVC.3-30-18-25-M8-40 30 25 M8 18 8 479 6.25 77 32
434541 DVC.3-30-18-25-M8-55 30 25 M8 18 8 597 6.25 96 33
434741 DVC.3-30-18-25-M8-70 30 25 M8 18 8 919 6.25 147 35
434645 DVC.3-35-25-34-M8-40 35 34 M8 25 8 2871 8.5 338 54
434545 DVC.3-35-25-34-M8-55 35 34 M8 25 8 1469 8.5 173 62
434745 DVC.3-35-25-34-M8-70 35 34 M8 25 8 2141 8.5 252 60
434655 DVC.3-40-30-25-M8-40 40 25 M8 30 8 2520 6.25 403 59
434555 DVC.3-40-30-25-M8-55 40 25 M8 30 8 2890 6.25 462 61
434755 DVC.3-40-30-25-M8-70 40 25 M8 30 8 3326 6.25 532 62
434653 DVC.3-40-25-30-M8-40 40 30 M8 25 8 1310 7.5 175 57
434553 DVC.3-40-25-30-M8-55 40 30 M8 25 8 1550 7.5 207 59
434753 DVC.3-40-25-30-M8-70 40 30 M8 25 8 2219 7.5 296 74
434659 DVC.3-40-33-30-M8-40 40 30 M8 33 8 1350 7.5 180 70
434559 DVC.3-40-33-30-M8-55 40 30 M8 33 8 1768 7.5 236 65
434759 DVC.3-40-33-30-M8-70 40 30 M8 33 8 2564 7.5 342 70
434657 DVC.3-40-32-50-M8-40 40 50 M8 32 8 575 12.5 46 85
434557 DVC.3-40-32-50-M8-55 40 50 M8 32 8 682 12.5 55 87
434757 DVC.3-40-32-50-M8-70 40 50 M8 32 8 965 12.5 77 93
434651 DVC.3-40-20-48-M8-40 40 48 M8 20 8 607 12 51 75
434551 DVC.3-40-20-48-M8-55 40 48 M8 20 8 713 12 59 72
434751 DVC.3-40-20-48-M8-70 40 48 M8 20 8 1088 12 91 75
434656 DVC.3-50-42-30-M10-40 50 30 M10 42 10 3326 7.5 443 148
434556 DVC.3-50-42-30-M10-55 50 30 M10 42 10 1499 7.5 200 110
434756 DVC.3-50-42-30-M10-70 50 30 M10 42 10 2085 7.5 278 114
434661 DVC.3-55-44-45-M10-40 55 45 M10 44 10 1037 11.25 92 159
434561 DVC.3-55-44-45-M10-55 55 45 M10 44 10 1247 11.25 111 202
434761 DVC.3-55-44-45-M10-70 55 45 M10 44 10 1818 11.25 162 172
434666 DVC.3-57-25-45-M10-40 57 45 M10 25 10 923 11.25 82 128
434566 DVC.3-57-25-45-M10-55 57 45 M10 25 10 1235 11.25 110 131
434766 DVC.3-57-25-45-M10-70 57 45 M10 25 10 1673 11.25 149 128
434671 DVC.3-60-49-60-M10-40 60 60 M10 49 10 2327 15 155 221
434571 DVC.3-60-49-60-M10-55 60 60 M10 49 10 2995 15 200 223
434771 DVC.3-60-49-60-M10-70 60 60 M10 49 10 5181 15 345 221
434676 DVC.3-70-45-53-M12-40 70 53 M12 45 12 2023 13.25 153 350
434576 DVC.3-70-45-53-M12-55 70 53 M12 45 12 2597 13.25 196 318
434776 DVC.3-70-45-53-M12-70 70 53 M12 45 12 2894 13.25 218 328
434681 DVC.3-72-64-33,5-M12-40 72 33,5 M12 64 12 2970 8.38 354 332
434581 DVC.3-72-64-33,5-M12-55 72 33,5 M12 64 12 3936 8.38 470 291
434781 DVC.3-72-64-33,5-M12-70 72 33,5 M12 64 12 5708 8.38 681 21
434686 DVC.3-75-60-40-M12-40 75 40 M12 60 12 2611 10 261 315
434586 DVC.3-75-60-40-M12-55 75 40 M12 60 12 3298 10 330 311
434786 DVC.3-75-60-40-M12-70 75 40 M12 60 12 4942 10 494 326
434691 DVC.3-95-80-75-M16-40 95 75 M16 80 16 7977 18.75 425 805
434591 DVC.3-95-80-75-M16-55 95 75 M16 80 16 10382 18.75 554 798
434791 DVC.3-95-80-75-M16-70 95 75 M16 80 16 14873 18.75 793 805
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

  • DVC.3: втулка с глухим резьбовым отверстием и опорная пластина из полированной оцинкованной стали, глухие резьбовые отверстия, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 40, 55, 70 ±5.
  • DVC.3-SST: втулка с глухим резьбовым отверстием и опорная пластина из нержавеющей стали AISI 304, глухие резьбовые отверстия, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 55 ±5.

Общая информация

Особенности и области применения

Виброгасители предназначены для гашения вибраций, ударов и шумов, вызванных движением или вибрированием различных компонентов оборудования и станков.

В отличие от виброгасителей DVA под давлением эти детали обеспечивают большее боковое смещение, не оставляя вертикальную плоскость металлической вставки.

Вибрации могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущерб здоровью оператора;
  • возникновению шумов.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Другие исполнения

Специальные исполнения доступны по запросу

Натуральный каучук NR, твердость 40, 70 по Шору A ± 5 для вариантов исполнения с основанием из нержавеющей стали AISI 304.

Вопрос о продукции

Спросите о серии DVC.3 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DVA.1 — Виброгасители

DVA.1

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.1-SST — Виброгасители

DVA.1-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.2 — Виброгасители

DVA.2

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.2-SST — Виброгасители

DVA.2-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.3 — Виброгасители

DVA.3

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.3-SST — Виброгасители

DVA.3-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.4 — Виброгасители

DVA.4

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.4-SST — Виброгасители

DVA.4-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали

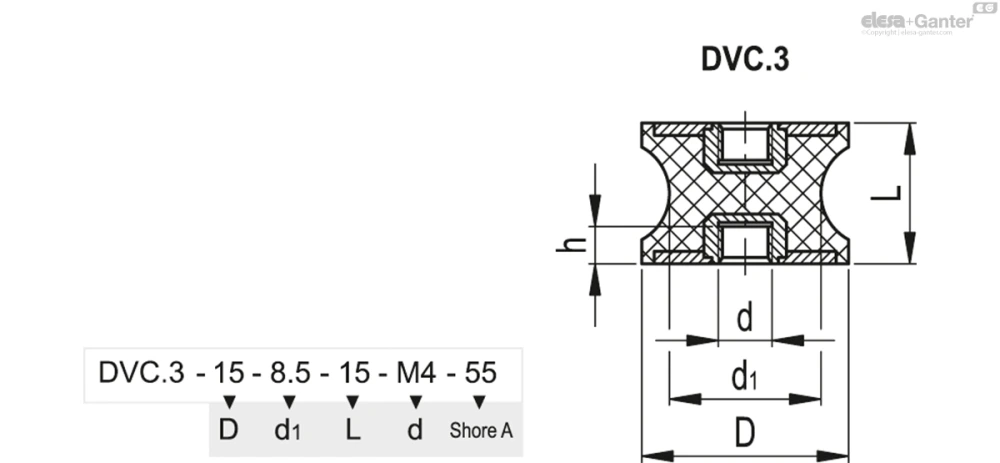

Артикул модели
