Серия DVC.2

DVC.2-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVC.2

DVC.2

DVC.2

Виброгасители

Резина и сталь или нержавеющая сталь
DVC.2-SST

DVC.2-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVC.2-SST — Виброгасители

Схемы

Схема DVC.2-SST

DVC.2-SST

Таблица моделей — Виброгасители

Артикул Описание
В корзину
434201 DVC.2-10-8-10-SST-M4-10-55 10 10 M4 8 10 4 88 2.5 35 2
434211 DVC.2-15-8,5-15-SST-M4-10-55 15 15 M4 8,5 10 4 132 3.75 35 8
434216 DVC.2-15-12-15-SST-M4-10-55 15 15 M4 12 10 4 142 3.75 38 8
434223 DVC.2-20-14-15-SST-M6-18-55 20 15 M6 14 18 6 360 3.75 96 14
434225 DVC.2-20-14-19-SST-M6-18-55 20 19 M6 14 18 6 314 4.75 66 16
434227 DVC.2-20-14-20-SST-M6-18-55 20 20 M6 14 18 6 305 5 61 16
434231 DVC.2-21-16-22-SST-M6-18-55 21 22 M6 16 18 6 340 5.5 62 19
434221 DVC.2-20-12-30-SST-M6-18-55 20 30 M6 12 18 6 267 7.5 36 17
434229 DVC.2-20-14-30-SST-M6-18-55 20 30 M6 14 18 6 255 7.5 34 15
434241 DVC.2-25-18-20-SST-M6-18-55 25 20 M6 18 18 6 631 5 126 24
434246 DVC.2-25-20-20-SST-M6-18-55 25 20 M6 20 18 6 1119 5 224 27
434256 DVC.2-30-22-20-SST-M8-20-55 30 20 M8 22 20 8 863 5 173 38
434251 DVC.2-30-18-25-SST-M8-20-55 30 25 M8 18 20 8 881 6.25 141 38
434266 DVC.2-35-31-15-SST-M8-20-55 35 15 M8 31 20 8 1310 3.75 349 40
434261 DVC.2-35-25-34-SST-M8-20-55 35 34 M8 25 20 8 1975 8.5 232 65
434275 DVC.2-40-30-25-SST-M8-23-55 40 25 M8 30 23 8 3188 6.25 510 64
434273 DVC.2-40-25-30-SST-M8-23-55 40 30 M8 25 23 8 2127 7.5 284 71
434279 DVC.2-40-33-30-SST-M8-23-55 40 30 M8 33 23 8 1178 7.5 157 70
434271 DVC.2-40-20-48-SST-M8-23-55 40 48 M8 20 23 8 931 12 78 88
434277 DVC.2-40-32-50-SST-M8-23-55 40 50 M8 32 23 8 1043 12.5 83 91
434281 DVC.2-50-42-30-SST-M10-28-55 50 30 M10 42 28 10 1975 7.5 263 155
434286 DVC.2-55-44-45-SST-M10-28-55 55 45 M10 44 28 10 1320 11.25 117 182
434291 DVC.2-57-25-45-SST-M10-28-55 57 45 M10 25 28 10 1313 11.25 117 149
434296 DVC.2-60-49-60-SST-M10-28-55 60 60 M10 49 28 10 2560 15 171 241
434301 DVC.2-70-45-53-SST-M12-37-55 70 53 M12 45 37 12 2219 13.25 167 302
434306 DVC.2-72-64-33,5-SST-M12-37-55 72 33,5 M12 64 37 12 3364 8.38 401 340
434311 DVC.2-75-60-40-SST-M12-37-55 75 40 M12 60 37 12 3922 10 392 317
434316 DVC.2-95-80-75-SST-M16-41-55 95 75 M16 80 41 16 1036 18.75 55 935
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

  • DVC.2: втулка с глухим резьбовым отверстием, резьбовая шпилька и опорная пластина из полированной оцинкованной стали, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 40, 55, 70 ±5.
  • DVC.2-SST: втулка с глухим резьбовым отверстием, резьбовая шпилька и опорная пластина из нержавеющей стали AISI 304, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 55 ±5.

Общая информация

Особенности и области применения

Виброгасители предназначены для гашения вибраций, ударов и шумов, вызванных движением или вибрированием различных компонентов оборудования и станков.

В отличие от виброгасителей DVA под давлением эти детали обеспечивают большее боковое смещение, не оставляя вертикальную плоскость металлической вставки.

Вибрации могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущерб здоровью оператора;
  • возникновению шумов.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Другие исполнения

Специальные исполнения доступны по запросу

Натуральный каучук NR, твердость 40, 70 по Шору A ± 5 для вариантов исполнения с основанием из нержавеющей стали AISI 304.

Вопрос о продукции

Спросите о серии DVC.2-SST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DVA.1 — Виброгасители

DVA.1

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.1-SST — Виброгасители

DVA.1-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.2 — Виброгасители

DVA.2

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.2-SST — Виброгасители

DVA.2-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.3 — Виброгасители

DVA.3

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.3-SST — Виброгасители

DVA.3-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.4 — Виброгасители

DVA.4

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.4-SST — Виброгасители

DVA.4-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали

Артикул модели

DVC.2-SST — Виброгасители

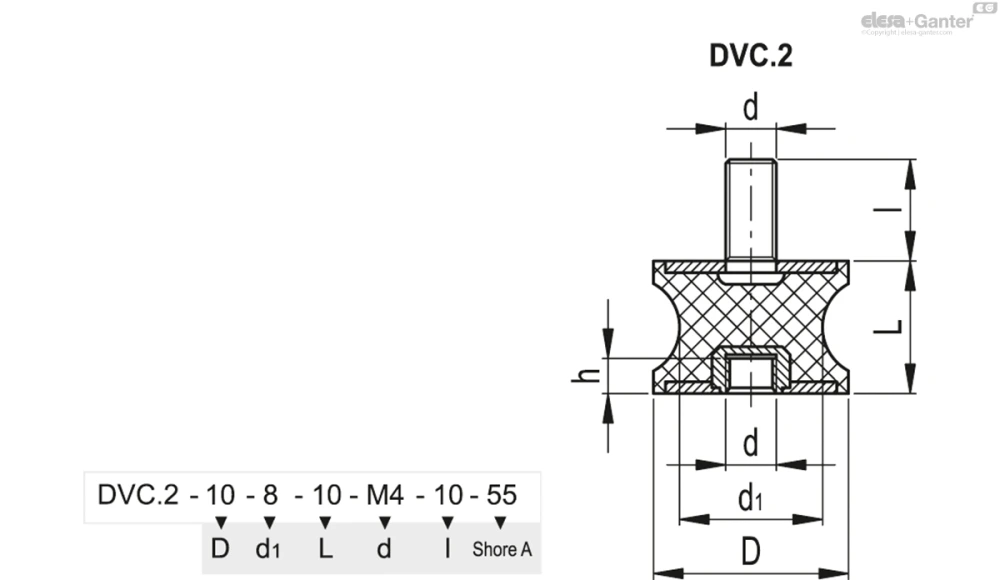

Чертёж DVC.2-SST
