Серия DVC.2

DVC.2

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVC.2

DVC.2

DVC.2

Виброгасители

Резина и сталь или нержавеющая сталь
DVC.2-SST

DVC.2-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVC.2 — Виброгасители

Схемы

Схема DVC.2

DVC.2

Таблица моделей — Виброгасители

Артикул Описание
Макс. нагрузка [N]
Жёсткость [Н/мм] Вес (г) В корзину
433901 DVC.2-10-8-10-M4-10-40 10 10 M4 8 10 4 47 2.5 19 3
433751 DVC.2-10-8-10-M4-10-55 10 10 M4 8 10 4 88 2.5 35 3
434051 DVC.2-10-8-10-M4-10-70 10 10 M4 8 10 4 124 2.5 50 3
433911 DVC.2-15-8,5-15-M4-10-40 15 15 M4 8,5 10 4 81 3.75 22 7
433761 DVC.2-15-8,5-15-M4-10-55 15 15 M4 8,5 10 4 132 3.75 35 7
434061 DVC.2-15-8,5-15-M4-10-70 15 15 M4 8,5 10 4 180 3.75 48 8
433916 DVC.2-15-12-15-M4-10-40 15 15 M4 12 10 4 132 3.75 35 10
433766 DVC.2-15-12-15-M4-10-55 15 15 M4 12 10 4 142 3.75 38 7
434066 DVC.2-15-12-15-M4-10-70 15 15 M4 12 10 4 191 3.75 51 7
433923 DVC.2-20-14-15-M6-18-40 20 15 M6 14 18 6 278 3.75 74 14
433773 DVC.2-20-14-15-M6-18-55 20 15 M6 14 18 6 360 3.75 96 14
434073 DVC.2-20-14-15-M6-18-70 20 15 M6 14 18 6 429 3.75 114 14
433925 DVC.2-20-14-19-M6-18-40 20 19 M6 14 18 6 255 4.75 54 15
433775 DVC.2-20-14-19-M6-18-55 20 19 M6 14 18 6 314 4.75 66 15
434075 DVC.2-20-14-19-M6-18-70 20 19 M6 14 18 6 398 4.75 84 1
433927 DVC.2-20-14-20-M6-18-40 20 20 M6 14 18 6 252 5 50 15
433777 DVC.2-20-14-20-M6-18-55 20 20 M6 14 18 6 305 5 61 15
434077 DVC.2-20-14-20-M6-18-70 20 20 M6 14 18 6 396 5 79 17
433931 DVC.2-21-16-22-M6-18-40 21 22 M6 16 18 6 260 5.5 47 17
433781 DVC.2-21-16-22-M6-18-55 21 22 M6 16 18 6 340 5.5 62 17
434081 DVC.2-21-16-22-M6-18-70 21 22 M6 16 18 6 399 5.5 73 19
433921 DVC.2-20-12-30-M6-18-40 20 30 M6 12 18 6 174 7.5 23 16
433771 DVC.2-20-12-30-M6-18-55 20 30 M6 12 18 6 267 7.5 36 14
434071 DVC.2-20-12-30-M6-18-70 20 30 M6 12 18 6 299 7.5 40 16
433929 DVC.2-20-14-30-M6-18-40 20 30 M6 14 18 6 173 7.5 23 16
433779 DVC.2-20-14-30-M6-18-55 20 30 M6 14 18 6 255 7.5 34 17
434079 DVC.2-20-14-30-M6-18-70 20 30 M6 14 18 6 380 7.5 51 17
433941 DVC.2-25-18-20-M6-18-40 25 20 M6 18 18 6 593 5 119 18
433791 DVC.2-25-18-20-M6-18-55 25 20 M6 18 18 6 631 5 126 24
434091 DVC.2-25-18-20-M6-18-70 25 20 M6 18 18 6 1038 5 208 18
433946 DVC.2-25-20-20-M6-18-40 25 20 M6 20 18 6 695 5 139 24
433796 DVC.2-25-20-20-M6-18-55 25 20 M6 20 18 6 1119 5 224 25
434096 DVC.2-25-20-20-M6-18-70 25 20 M6 20 18 6 1713 5 343 25
433956 DVC.2-30-22-20-M8-20-40 30 20 M8 22 20 8 655 5 131 38
433806 DVC.2-30-22-20-M8-20-55 30 20 M8 22 20 8 863 5 173 39
434106 DVC.2-30-22-20-M8-20-70 30 20 M8 22 20 8 1272 5 254 39
433951 DVC.2-30-18-25-M8-20-40 30 25 M8 18 20 8 572 6.25 92 39
433801 DVC.2-30-18-25-M8-20-55 30 25 M8 18 20 8 881 6.25 141 39
434101 DVC.2-30-18-25-M8-20-70 30 25 M8 18 20 8 1762 6.25 282 40
433966 DVC.2-35-31-15-M8-20-40 35 15 M8 31 20 8 785 3.75 209 40
433816 DVC.2-35-31-15-M8-20-55 35 15 M8 31 20 8 1310 3.75 349 40
434116 DVC.2-35-31-15-M8-20-70 35 15 M8 31 20 8 2453 3.75 654 40
433961 DVC.2-35-25-34-M8-20-40 35 34 M8 25 20 8 1355 8.5 159 65
433811 DVC.2-35-25-34-M8-20-55 35 34 M8 25 20 8 1975 8.5 232 62
434111 DVC.2-35-25-34-M8-20-70 35 34 M8 25 20 8 3050 8.5 359 65
433975 DVC.2-40-30-25-M8-23-40 40 25 M8 30 23 8 2392 6.25 383 66
433825 DVC.2-40-30-25-M8-23-55 40 25 M8 30 23 8 3188 6.25 510 85
434125 DVC.2-40-30-25-M8-23-70 40 25 M8 30 23 8 4432 6.25 709 69
433973 DVC.2-40-25-30-M8-23-40 40 30 M8 25 23 8 1229 7.5 164 71
433823 DVC.2-40-25-30-M8-23-55 40 30 M8 25 23 8 2127 7.5 284 66
434123 DVC.2-40-25-30-M8-23-70 40 30 M8 25 23 8 2947 7.5 393 71
433979 DVC.2-40-33-30-M8-23-40 40 30 M8 33 23 8 861 7.5 115 71
433829 DVC.2-40-33-30-M8-23-55 40 30 M8 33 23 8 1178 7.5 157 72
434129 DVC.2-40-33-30-M8-23-70 40 30 M8 33 23 8 2191 7.5 292 75
433971 DVC.2-40-20-48-M8-23-40 40 48 M8 20 23 8 657 12 55 88
433821 DVC.2-40-20-48-M8-23-55 40 48 M8 20 23 8 931 12 78 80
434121 DVC.2-40-20-48-M8-23-70 40 48 M8 20 23 8 1482 12 124 88
433977 DVC.2-40-32-50-M8-23-40 40 50 M8 32 23 8 684 12.5 55 92
433827 DVC.2-40-32-50-M8-23-55 40 50 M8 32 23 8 1043 12.5 83 98
434127 DVC.2-40-32-50-M8-23-70 40 50 M8 32 23 8 1733 12.5 139 96
433981 DVC.2-50-42-30-M10-28-40 50 30 M10 42 28 10 1420 7.5 189 119
433831 DVC.2-50-42-30-M10-28-55 50 30 M10 42 28 10 1975 7.5 263 122
434131 DVC.2-50-42-30-M10-28-70 50 30 M10 42 28 10 2945 7.5 393 125
433986 DVC.2-55-44-45-M10-28-40 55 45 M10 44 28 10 1012 11.25 90 173
433836 DVC.2-55-44-45-M10-28-55 55 45 M10 44 28 10 1320 11.25 117 177
434136 DVC.2-55-44-45-M10-28-70 55 45 M10 44 28 10 2013 11.25 179 201
433991 DVC.2-57-25-45-M10-28-40 57 45 M10 25 28 10 1007 11.25 90 143
433841 DVC.2-57-25-45-M10-28-55 57 45 M10 25 28 10 1313 11.25 117 145
434141 DVC.2-57-25-45-M10-28-70 57 45 M10 25 28 10 1765 11.25 157 130
433996 DVC.2-60-49-60-M10-28-40 60 60 M10 49 28 10 1430 15 95 248
433846 DVC.2-60-49-60-M10-28-55 60 60 M10 49 28 10 2560 15 171 248
434146 DVC.2-60-49-60-M10-28-70 60 60 M10 49 28 10 4428 15 295 245
434001 DVC.2-70-45-53-M12-37-40 70 53 M12 45 37 12 1993 13.25 150 332
433851 DVC.2-70-45-53-M12-37-55 70 53 M12 45 37 12 2219 13.25 167 342
434151 DVC.2-70-45-53-M12-37-70 70 53 M12 45 37 12 2473 13.25 187 354
434006 DVC.2-72-64-33,5-M12-37-40 72 33,5 M12 64 37 12 3530 8.38 421 340
433856 DVC.2-72-64-33,5-M12-37-55 72 33,5 M12 64 37 12 3364 8.38 401 340
434156 DVC.2-72-64-33,5-M12-37-70 72 33,5 M12 64 37 12 7740 8.38 924 240
434011 DVC.2-75-60-40-M12-37-40 75 40 M12 60 37 12 2605 10 261 335
433861 DVC.2-75-60-40-M12-37-55 75 40 M12 60 37 12 3922 10 392 343
434161 DVC.2-75-60-40-M12-37-70 75 40 M12 60 37 12 7005 10 701 362
434016 DVC.2-95-80-75-M16-41-40 95 75 M16 80 41 16 7438 18.75 397 815
433866 DVC.2-95-80-75-M16-41-55 95 75 M16 80 41 16 1036 18.75 55 935
434166 DVC.2-95-80-75-M16-41-70 95 75 M16 80 41 16 13990 18.75 746 935
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

  • DVC.2: втулка с глухим резьбовым отверстием, резьбовая шпилька и опорная пластина из полированной оцинкованной стали, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 40, 55, 70 ±5.
  • DVC.2-SST: втулка с глухим резьбовым отверстием, резьбовая шпилька и опорная пластина из нержавеющей стали AISI 304, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 55 ±5.

Общая информация

Особенности и области применения

Виброгасители предназначены для гашения вибраций, ударов и шумов, вызванных движением или вибрированием различных компонентов оборудования и станков.

В отличие от виброгасителей DVA под давлением эти детали обеспечивают большее боковое смещение, не оставляя вертикальную плоскость металлической вставки.

Вибрации могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущерб здоровью оператора;
  • возникновению шумов.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Другие исполнения

Специальные исполнения доступны по запросу

Натуральный каучук NR, твердость 40, 70 по Шору A ± 5 для вариантов исполнения с основанием из нержавеющей стали AISI 304.

Вопрос о продукции

Спросите о серии DVC.2 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DVA.1 — Виброгасители

DVA.1

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.1-SST — Виброгасители

DVA.1-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.2 — Виброгасители

DVA.2

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.2-SST — Виброгасители

DVA.2-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.3 — Виброгасители

DVA.3

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.3-SST — Виброгасители

DVA.3-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.4 — Виброгасители

DVA.4

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.4-SST — Виброгасители

DVA.4-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали

Артикул модели

DVC.2 — Виброгасители

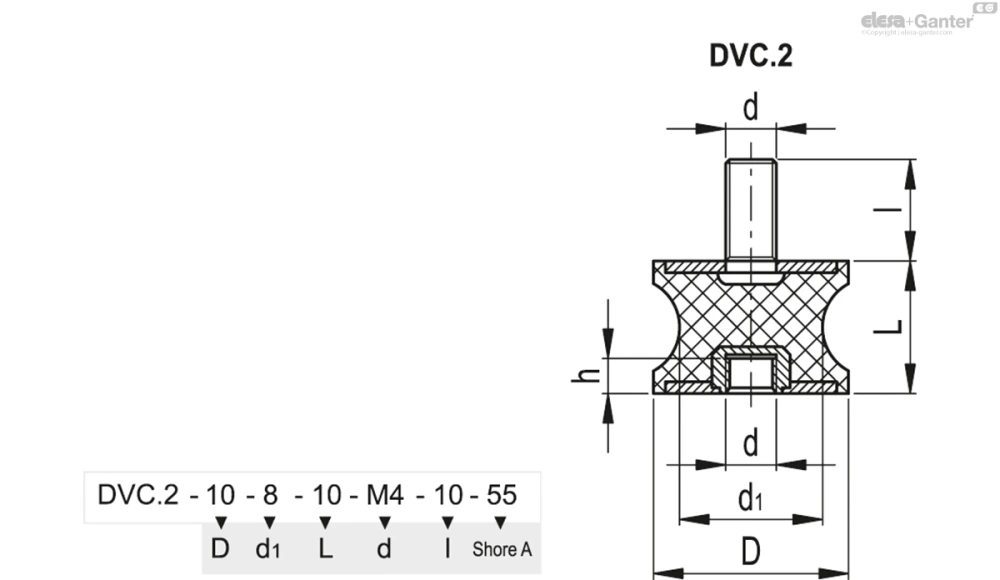

Чертёж DVC.2
