Серия DVC.1

DVC.1-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVC.1

DVC.1

DVC.1

Виброгасители

Резина и сталь или нержавеющая сталь
DVC.1-SST

DVC.1-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVC.1-SST — Виброгасители

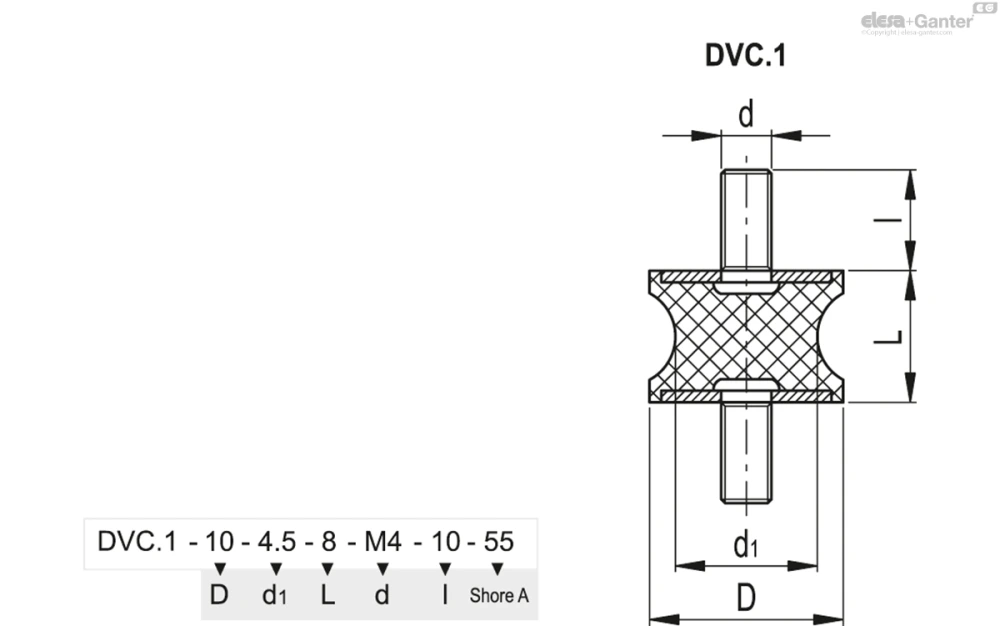

Схемы

Схема DVC.1-SST

DVC.1-SST

Таблица моделей — Виброгасители

Артикул Описание
В корзину
433601 DVC.1-10-4,5-8-SST-M4-10-55 10 8 M4 4,5 10 80 2 40 4
433606 DVC.1-10-8-10-SST-M4-10-55 10 10 M4 8 10 69 2.5 28 3
433611 DVC.1-15-8,5-15-SST-M4-10-55 15 15 M4 8,5 10 154 3.75 41 9
433616 DVC.1-15-12-15-SST-M4-10-55 15 15 M4 12 10 163 3.75 43 11
433631 DVC.1-20-14-15-SST-M6-18-55 20 15 M6 14 18 273 3.75 73 19
433633 DVC.1-20-14-19-SST-M6-18-55 20 19 M6 14 18 238 4.75 50 20
433635 DVC.1-20-14-20-SST-M6-18-55 20 20 M6 14 18 231 5 46 21
433641 DVC.1-21-16-22-SST-M6-18-55 21 22 M6 16 18 268 5.5 49 23
433621 DVC.1-20-12-30-SST-M6-18-55 20 30 M6 12 18 194 7.5 26 21
433637 DVC.1-20-14-30-SST-M6-18-55 20 30 M6 14 18 202 7.5 27 28
433651 DVC.1-25-18-20-SST-M6-18-55 25 20 M6 18 18 887 5 177 29
433656 DVC.1-25-20-20-SST-M6-18-55 25 20 M6 20 18 902 5 180 29
433666 DVC.1-30-22-20-SST-M8-20-55 30 20 M8 22 20 1087 5 217 45
433661 DVC.1-30-18-25-SST-M8-20-55 30 25 M8 18 20 671 6.25 107 53
433676 DVC.1-35-31-15-SST-M8-20-55 35 15 M8 31 20 2097 3.75 559 42
433671 DVC.1-35-25-34-SST-M8-20-55 35 34 M8 25 20 1564 8.5 184 68
433685 DVC.1-40-30-25-SST-M8-23-55 40 25 M8 30 23 2430 6.25 389 75
433683 DVC.1-40-25-30-SST-M8-23-55 40 30 M8 25 23 1621 7.5 216 74
433689 DVC.1-40-33-30-SST-M8-23-55 40 30 M8 33 23 1873 7.5 250 80
433681 DVC.1-40-20-48-SST-M8-23-55 40 48 M8 20 23 705 12 59 87
433687 DVC.1-40-32-50-SST-M8-23-55 40 50 M8 32 23 795 12.5 64 98
433696 DVC.1-50-46-15-SST-M10-28-55 50 15 M10 46 28 2430 3.75 648 105
433691 DVC.1-50-42-30-SST-M10-28-55 50 30 M10 42 28 1523 7.5 203 136
433693 DVC.1-55-44-45-SST-M10-28-55 55 45 M10 44 28 1328 11.25 118 194
433701 DVC.1-57-25-45-SST-M10-28-55 57 45 M10 25 28 1222 11.25 109 157
433706 DVC.1-60-49-60-SST-M10-28-55 60 60 M10 49 28 3785 15 252 255
433711 DVC.1-70-45-53-SST-M12-37-55 70 53 M12 45 37 2114 13.25 160 341
433716 DVC.1-72-64-33,5-SST-M12-37-55 72 33,5 M12 64 37 4170 8.38 498 319
433721 DVC.1-75-60-40-SST-M12-37-55 75 40 M12 60 37 3610 10 361 368
433726 DVC.1-95-80-75-SST-M16-41-55 95 75 M16 80 41 10865 18.75 579 935
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

  • DVC.1: резьбовые шпильки и опорная пластина из полированной оцинкованной стали, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 40, 55, 70 ±5.
  • DVC.1-SST: резьбовые шпильки и опорная пластина из нержавеющей стали INOX AISI 304, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 55 ±5.

Общая информация

Особенности и области применения

Виброгасители предназначены для гашения вибраций, ударов и шумов, вызванных движением или вибрированием различных компонентов оборудования и станков.

В отличие от виброгасителей DVA под давлением эти детали обеспечивают большее боковое смещение, не оставляя вертикальную плоскость металлической вставки.

Вибрации могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущерб здоровью оператора;
  • возникновению шумов.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Другие исполнения

Специальные исполнения доступны по запросу

Натуральный каучук NR, твердость 40, 70 по Шору A ± 5 для вариантов исполнения с основанием из нержавеющей стали AISI 304.

Вопрос о продукции

Спросите о серии DVC.1-SST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов
