Серия DVC.1

DVC.1

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVC.1

DVC.1

DVC.1

Виброгасители

Резина и сталь или нержавеющая сталь
DVC.1-SST

DVC.1-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVC.1 — Виброгасители

Схемы

Схема DVC.1

DVC.1

Таблица моделей — Виброгасители

Артикул Описание
Макс. нагрузка [N]
Жёсткость [Н/мм] Вес (г) В корзину
433201 DVC.1-10-4,5-8-M4-10-40 10 8 M4 4,5 10 43 2 22 3
433001 DVC.1-10-4,5-8-M4-10-55 10 8 M4 4,5 10 80 2 40 3
433401 DVC.1-10-4,5-8-M4-10-70 10 8 M4 4,5 10 105 2 53 3
433206 DVC.1-10-8-10-M4-10-40 10 10 M4 8 10 37 2.5 15 3
433006 DVC.1-10-8-10-M4-10-55 10 10 M4 8 10 69 2.5 28 3
433406 DVC.1-10-8-10-M4-10-70 10 10 M4 8 10 98 2.5 39 3
433211 DVC.1-15-8,5-15-M4-10-40 15 15 M4 8,5 10 113 3.75 30 7
433011 DVC.1-15-8,5-15-M4-10-55 15 15 M4 8,5 10 154 3.75 41 7
433411 DVC.1-15-8,5-15-M4-10-70 15 15 M4 8,5 10 207 3.75 55 7
433216 DVC.1-15-12-15-M4-10-40 15 15 M4 12 10 121 3.75 32 7
433016 DVC.1-15-12-15-M4-10-55 15 15 M4 12 10 163 3.75 43 7
433416 DVC.1-15-12-15-M4-10-70 15 15 M4 12 10 221 3.75 59 7
433231 DVC.1-20-14-15-M6-18-40 20 15 M6 14 18 211 3.75 56 16
433031 DVC.1-20-14-15-M6-18-55 20 15 M6 14 18 273 3.75 73 16
433431 DVC.1-20-14-15-M6-18-70 20 15 M6 14 18 325 3.75 87 17
433233 DVC.1-20-14-19-M6-18-40 20 19 M6 14 18 193 4.75 41 17
433033 DVC.1-20-14-19-M6-18-55 20 19 M6 14 18 238 4.75 50 17
433433 DVC.1-20-14-19-M6-18-70 20 19 M6 14 18 302 4.75 64 18
433235 DVC.1-20-14-20-M6-18-40 20 20 M6 14 18 191 5 38 17
433035 DVC.1-20-14-20-M6-18-55 20 20 M6 14 18 231 5 46 17
433435 DVC.1-20-14-20-M6-18-70 20 20 M6 14 18 300 5 60 19
433241 DVC.1-21-16-22-M6-18-40 21 22 M6 16 18 205 5.5 37 20
433041 DVC.1-21-16-22-M6-18-55 21 22 M6 16 18 268 5.5 49 22
433441 DVC.1-21-16-22-M6-18-70 21 22 M6 16 18 315 5.5 57 22
433221 DVC.1-20-12-30-M6-18-40 20 30 M6 12 18 175 7.5 23 18
433021 DVC.1-20-12-30-M6-18-55 20 30 M6 12 18 200 7.5 27 18
433421 DVC.1-20-12-30-M6-18-70 20 30 M6 12 18 480 7.5 64 18
433237 DVC.1-20-14-30-M6-18-40 20 30 M6 14 18 475 7.5 63 18
433037 DVC.1-20-14-30-M6-18-55 20 30 M6 14 18 202 7.5 27 19
433437 DVC.1-20-14-30-M6-18-70 20 30 M6 14 18 301 7.5 40 28
433251 DVC.1-25-18-20-M6-18-40 25 20 M6 18 18 539 5 108 27
433051 DVC.1-25-18-20-M6-18-55 25 20 M6 18 18 887 5 177 28
433451 DVC.1-25-18-20-M6-18-70 25 20 M6 18 18 1332 5 266 28
433256 DVC.1-25-20-20-M6-18-40 25 20 M6 20 18 560 5 112 56
433056 DVC.1-25-20-20-M6-18-55 25 20 M6 20 18 902 5 180 29
433456 DVC.1-25-20-20-M6-18-70 25 20 M6 20 18 1380 5 276 29
433266 DVC.1-30-22-20-M8-20-40 30 20 M8 22 20 738 5 148 44
433066 DVC.1-30-22-20-M8-20-55 30 20 M8 22 20 1087 5 217 45
433466 DVC.1-30-22-20-M8-20-70 30 20 M8 22 20 2005 5 401 46
433261 DVC.1-30-18-25-M8-20-40 30 25 M8 18 20 436 6.25 70 45
433061 DVC.1-30-18-25-M8-20-55 30 25 M8 18 20 671 6.25 107 46
433461 DVC.1-30-18-25-M8-20-70 30 25 M8 18 20 1342 6.25 215 48
433276 DVC.1-35-31-15-M8-20-40 35 15 M8 31 20 1120 3.75 299 42
433076 DVC.1-35-31-15-M8-20-55 35 15 M8 31 20 2097 3.75 559 56
433476 DVC.1-35-31-15-M8-20-70 35 15 M8 31 20 3215 3.75 857 58
433271 DVC.1-35-25-34-M8-20-40 35 34 M8 25 20 1073 8.5 126 66
433071 DVC.1-35-25-34-M8-20-55 35 34 M8 25 20 1564 8.5 184 133
433471 DVC.1-35-25-34-M8-20-70 35 34 M8 25 20 2415 8.5 284 70
433285 DVC.1-40-30-25-M8-23-40 40 25 M8 30 23 1823 6.25 292 73
433085 DVC.1-40-30-25-M8-23-55 40 25 M8 30 23 2430 6.25 389 75
433485 DVC.1-40-30-25-M8-23-70 40 25 M8 30 23 3378 6.25 540 85
433283 DVC.1-40-25-30-M8-23-40 40 30 M8 25 23 937 7.5 125 72
433083 DVC.1-40-25-30-M8-23-55 40 30 M8 25 23 1621 7.5 216 73
433483 DVC.1-40-25-30-M8-23-70 40 30 M8 25 23 2246 7.5 299 74
433289 DVC.1-40-33-30-M8-23-40 40 30 M8 33 23 1007 7.5 134 80
433089 DVC.1-40-33-30-M8-23-55 40 30 M8 33 23 1873 7.5 250 79
433489 DVC.1-40-33-30-M8-23-70 40 30 M8 33 23 2423 7.5 323 81
433281 DVC.1-40-20-48-M8-23-40 40 48 M8 20 23 498 12 42 84
433081 DVC.1-40-20-48-M8-23-55 40 48 M8 20 23 705 12 59 86
433481 DVC.1-40-20-48-M8-23-70 40 48 M8 20 23 1123 12 94 88
433287 DVC.1-40-32-50-M8-23-40 40 50 M8 32 23 521 12.5 42 99
433087 DVC.1-40-32-50-M8-23-55 40 50 M8 32 23 795 12.5 64 102
433487 DVC.1-40-32-50-M8-23-70 40 50 M8 32 23 1321 12.5 106 53
433296 DVC.1-50-46-15-M10-28-40 50 15 M10 46 28 1027 3.75 274 109
433096 DVC.1-50-46-15-M10-28-55 50 15 M10 46 28 2430 3.75 648 110
433496 DVC.1-50-46-15-M10-28-70 50 15 M10 46 28 3385 3.75 903 113
433291 DVC.1-50-42-30-M10-28-40 50 30 M10 42 28 1095 7.5 146 132
433091 DVC.1-50-42-30-M10-28-55 50 30 M10 42 28 1523 7.5 203 135
433491 DVC.1-50-42-30-M10-28-70 50 30 M10 42 28 2271 7.5 303 139
433293 DVC.1-55-44-45-M10-28-40 55 45 M10 44 28 911 11.25 81 186
433093 DVC.1-55-44-45-M10-28-55 55 45 M10 44 28 1328 11.25 118 210
433493 DVC.1-55-44-45-M10-28-70 55 45 M10 44 28 1974 11.25 175 210
433301 DVC.1-57-25-45-M10-28-40 57 45 M10 25 28 902 11.25 80 156
433101 DVC.1-57-25-45-M10-28-55 57 45 M10 25 28 1222 11.25 109 157
433501 DVC.1-57-25-45-M10-28-70 57 45 M10 25 28 1765 11.25 157 159
433306 DVC.1-60-49-60-M10-28-40 60 60 M10 49 28 2188 15 146 241
433106 DVC.1-60-49-60-M10-28-55 60 60 M10 49 28 3785 15 252 248
433506 DVC.1-60-49-60-M10-28-70 60 60 M10 49 28 4325 15 288 257
433311 DVC.1-70-45-53-M12-37-40 70 53 M12 45 37 1897 13.25 143 307
433111 DVC.1-70-45-53-M12-37-55 70 53 M12 45 37 2114 13.25 160 369
433511 DVC.1-70-45-53-M12-37-70 70 53 M12 45 37 3228 13.25 244 307
433316 DVC.1-72-64-33,5-M12-37-40 72 33,5 M12 64 37 2875 8.38 343 345
433116 DVC.1-72-64-33,5-M12-37-55 72 33,5 M12 64 37 4170 8.38 498 345
433516 DVC.1-72-64-33,5-M12-37-70 72 33,5 M12 64 37 7315 8.38 873 355
433321 DVC.1-75-60-40-M12-37-40 75 40 M12 60 37 2409 10 241 368
433121 DVC.1-75-60-40-M12-37-55 75 40 M12 60 37 3610 10 361 366
433521 DVC.1-75-60-40-M12-37-70 75 40 M12 60 37 6988 10 699 375
433326 DVC.1-95-80-75-M16-41-40 95 75 M16 80 41 7584 18.75 404 849
433126 DVC.1-95-80-75-M16-41-55 95 75 M16 80 41 10865 18.75 579 935
433526 DVC.1-95-80-75-M16-41-70 95 75 M16 80 41 13263 18.75 707 935
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

  • DVC.1: резьбовые шпильки и опорная пластина из полированной оцинкованной стали, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 40, 55, 70 ±5.
  • DVC.1-SST: резьбовые шпильки и опорная пластина из нержавеющей стали INOX AISI 304, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 55 ±5.

Общая информация

Особенности и области применения

Виброгасители предназначены для гашения вибраций, ударов и шумов, вызванных движением или вибрированием различных компонентов оборудования и станков.

В отличие от виброгасителей DVA под давлением эти детали обеспечивают большее боковое смещение, не оставляя вертикальную плоскость металлической вставки.

Вибрации могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущерб здоровью оператора;
  • возникновению шумов.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Другие исполнения

Специальные исполнения доступны по запросу

Натуральный каучук NR, твердость 40, 70 по Шору A ± 5 для вариантов исполнения с основанием из нержавеющей стали AISI 304.

Вопрос о продукции

Спросите о серии DVC.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DVA.1 — Виброгасители

DVA.1

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.1-SST — Виброгасители

DVA.1-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.2 — Виброгасители

DVA.2

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.2-SST — Виброгасители

DVA.2-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.3 — Виброгасители

DVA.3

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.3-SST — Виброгасители

DVA.3-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.4 — Виброгасители

DVA.4

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.4-SST — Виброгасители

DVA.4-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали

Артикул модели

DVC.1 — Виброгасители

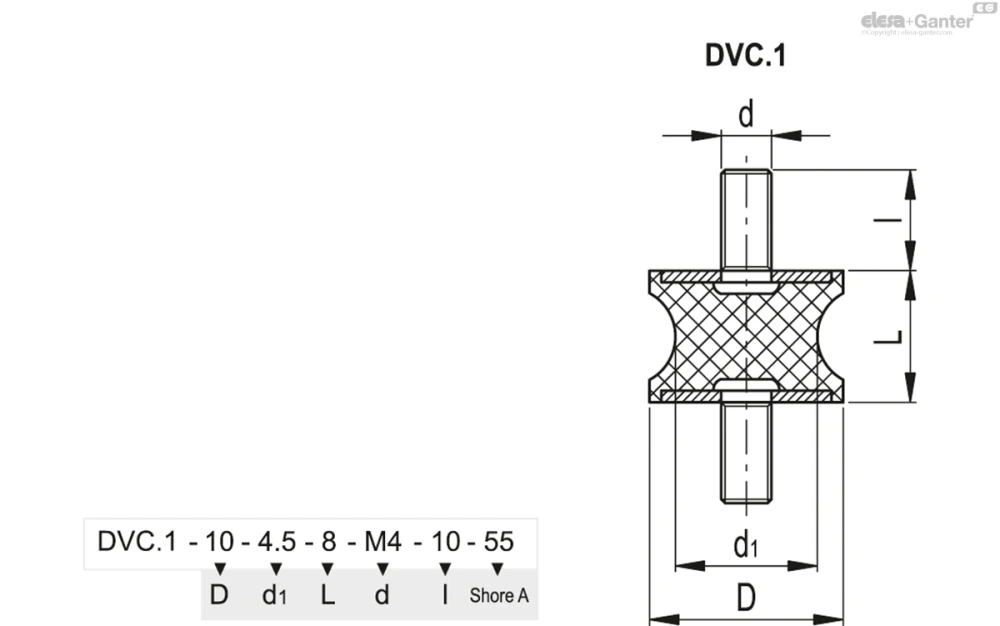

Чертёж DVC.1
