Серия DVB.6

DVB.6-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVB.6

DVB.6

DVB.6

Виброгасители

Резина и сталь или нержавеющая сталь
DVB.6-SST

DVB.6-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVB.6-SST — Виброгасители

Схемы

Схема DVB.6-SST

DVB.6-SST

Таблица моделей — Виброгасители

Артикул Описание
В корзину
432601 DVB.6-20-17-SST-M5-6-55 20 17 M5 10 6 407 4.25 96 8
432602 DVB.6-20-17-SST-M5-10-55 20 17 M5 10 10 407 4.25 96 9
432603 DVB.6-20-17-SST-M5-20-55 20 17 M5 10 20 407 4.25 96 10
432611 DVB.6-20-17-SST-M6-12-55 20 17 M6 10 12 407 4.25 96 8
432612 DVB.6-20-17-SST-M6-18-55 20 17 M6 10 18 407 4.25 96 11
432613 DVB.6-20-17-SST-M6-25-55 20 17 M6 10 25 407 4.25 96 12
432621 DVB.6-25-17-SST-M6-8-55 25 17 M6 19 8 293 4.25 69 16
432622 DVB.6-25-17-SST-M6-12-55 25 17 M6 19 12 293 4.25 69 17
432623 DVB.6-25-17-SST-M6-18-55 25 17 M6 19 18 293 4.25 69 17
432624 DVB.6-25-17-SST-M6-25-55 25 17 M6 19 25 293 4.25 69 18
432626 DVB.6-25-20-SST-M6-12-55 25 20 M6 16 12 399 5 79 17
432627 DVB.6-25-20-SST-M6-25-55 25 20 M6 16 25 399 5 79 20
432625 DVB.6-25-20-SST-M6-8-55 25 20 M6 16 8 399 5 79 17
432631 DVB.6-32-22-SST-M8-10-55 32 22 M8 24 10 638 5.5 116 30
432632 DVB.6-32-22-SST-M8-16-55 32 22 M8 24 16 638 5.5 116 32
432633 DVB.6-32-22-SST-M8-23-55 32 22 M8 24 23 638 5.5 116 34
432634 DVB.6-32-22-SST-M8-30-55 32 22 M8 24 30 638 5.5 116 36
432635 DVB.6-32-26-SST-M8-10-55 32 26 M8 21 10 650 6.5 100 31
432636 DVB.6-32-26-SST-M8-16-55 32 26 M8 21 16 650 6.5 100 33
432637 DVB.6-32-26-SST-M8-30-55 32 26 M8 21 30 650 6.5 100 37
432638 DVB.6-38-32-SST-M8-10-55 38 32 M8 24 10 862 8 107 45
432639 DVB.6-38-32-SST-M8-16-55 38 32 M8 24 16 862 8 107 47
432640 DVB.6-38-32-SST-M8-30-55 38 32 M8 24 30 862 8 107 51
432641 DVB.6-38-35-SST-M8-10-55 38 35 M8 30 10 1117 8.75 128 55
432642 DVB.6-38-35-SST-M8-16-55 38 35 M8 30 16 1117 8.75 128 45
432643 DVB.6-38-35-SST-M8-30-55 38 35 M8 30 30 1117 8.75 128 70
432651 DVB.6-38-35-SST-M10-12-55 38 35 M10 30 12 1117 8.75 128 58
432652 DVB.6-38-35-SST-M10-20-55 38 35 M10 30 20 1117 8.75 128 70
432653 DVB.6-38-35-SST-M10-28-55 38 35 M10 30 28 1117 8.75 128 67
432654 DVB.6-38-35-SST-M10-40-55 38 35 M10 30 40 1117 8.75 128 36
432661 DVB.6-43-50-SST-M10-12-55 43 50 M10 30 12 1523 12.5 122 83
432662 DVB.6-43-50-SST-M10-20-55 43 50 M10 30 20 1523 12.5 122 86
432663 DVB.6-43-50-SST-M10-28-55 43 50 M10 30 28 1523 12.5 122 98
432664 DVB.6-43-50-SST-M10-40-55 43 50 M10 30 40 1523 12.5 122 96
432671 DVB.6-50-20-SST-M10-12-55 50 20 M10 40 12 2310 5 462 65
432672 DVB.6-50-20-SST-M10-20-55 50 20 M10 40 20 2310 5 462 69
432673 DVB.6-50-20-SST-M10-28-55 50 20 M10 40 28 2310 5 462 73
432674 DVB.6-50-20-SST-M10-40-55 50 20 M10 40 40 2310 5 462 79
432675 DVB.6-50-43-SST-M10-12-55 50 43 M10 31 12 1423 10.75 132 95
432676 DVB.6-50-43-SST-M10-20-55 50 43 M10 31 20 1423 10.75 132 99
432677 DVB.6-50-43-SST-M10-40-55 50 43 M10 31 40 1423 10.75 132 109
432681 DVB.6-60-40-SST-M10-12-55 60 40 M10 40 12 2090 10 209 130
432682 DVB.6-60-40-SST-M10-20-55 60 40 M10 40 20 2090 10 209 134
432683 DVB.6-60-40-SST-M10-28-55 60 40 M10 40 28 2090 10 209 138
432684 DVB.6-60-40-SST-M10-40-55 60 40 M10 40 40 2090 10 209 144
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

  • DVB.6: резьбовая шпилька и опорная пластина из полированной оцинкованной стали, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 40, 55, 70 ±5.
  • DVB.6-SST: резьбовая шпилька и опорная пластина из нержавеющей стали INOX AISI 304, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 55 ±5.

Общая информация

Особенности и области применения

Виброгасители DVB предназначены для гашения вибраций, ударов и шумов, вызванных движением или вибрированием различных компонентов оборудования и станков.

Элементы DVB обычно используются в качестве амортизатора или ограничителя перемещения для поглощения вибраций.

Вибрации могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущерб здоровью оператора;
  • возникновению шумов.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Другие исполнения

Специальные исполнения доступны по запросу

Натуральный каучук NR, твердость 40, 70 по Шору А ± 5 для вариантов исполнения с основанием из нержавеющей стали AISI 304.

Вопрос о продукции

Спросите о серии DVB.6-SST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DVA.1 — Виброгасители

DVA.1

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.1-SST — Виброгасители

DVA.1-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.2 — Виброгасители

DVA.2

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.2-SST — Виброгасители

DVA.2-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.3 — Виброгасители

DVA.3

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.3-SST — Виброгасители

DVA.3-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.4 — Виброгасители

DVA.4

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.4-SST — Виброгасители

DVA.4-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали

Артикул модели

DVB.6-SST — Виброгасители

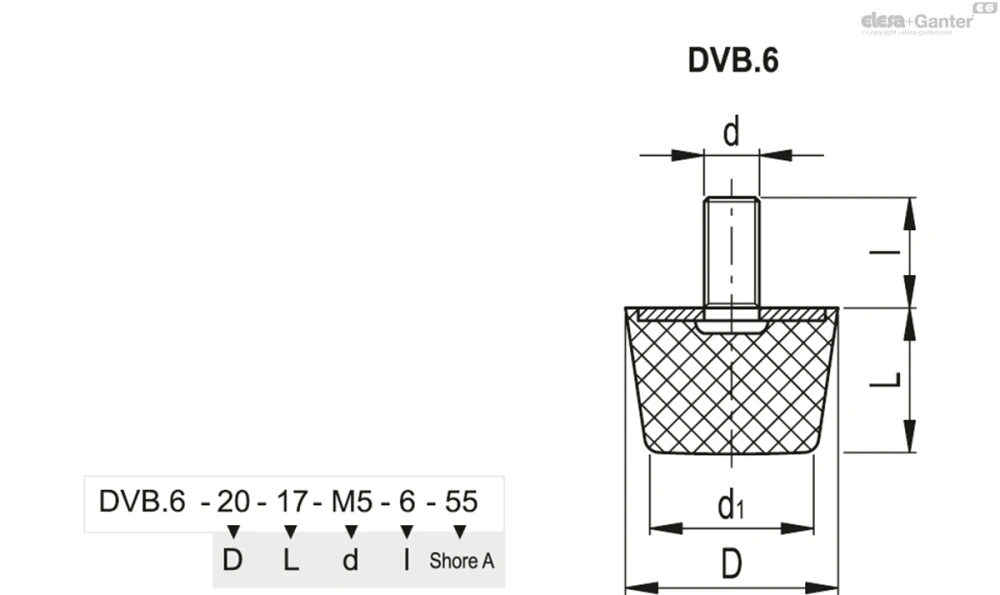

Чертёж DVB.6-SST
