Серия DVB.6

DVB.6

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVB.6

DVB.6

DVB.6

Виброгасители

Резина и сталь или нержавеющая сталь
DVB.6-SST

DVB.6-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVB.6 — Виброгасители

Схемы

Схема DVB.6

DVB.6

Таблица моделей — Виброгасители

Артикул Описание
Вес (г) В корзину
432201 DVB.6-20-17-M5-6-40 20 17 M5 10 6 358 4.25 84 8
432001 DVB.6-20-17-M5-6-55 20 17 M5 10 6 407 4.25 96 8
432401 DVB.6-20-17-M5-6-70 20 17 M5 10 6 468 4.25 110 9
432202 DVB.6-20-17-M5-10-40 20 17 M5 10 10 358 4.25 84 8
432002 DVB.6-20-17-M5-10-55 20 17 M5 10 10 407 4.25 96 9
432402 DVB.6-20-17-M5-10-70 20 17 M5 10 10 468 4.25 110 9
432203 DVB.6-20-17-M5-20-40 20 17 M5 10 20 358 4.25 84 9
432003 DVB.6-20-17-M5-20-55 20 17 M5 10 20 407 4.25 96 9
432403 DVB.6-20-17-M5-20-70 20 17 M5 10 20 468 4.25 110 9
432211 DVB.6-20-17-M6-12-40 20 17 M6 10 12 358 4.25 84 9
432011 DVB.6-20-17-M6-12-55 20 17 M6 10 12 407 4.25 96 9
432411 DVB.6-20-17-M6-12-70 20 17 M6 10 12 468 4.25 110 9
432212 DVB.6-20-17-M6-18-40 20 17 M6 10 18 358 4.25 84 10
432012 DVB.6-20-17-M6-18-55 20 17 M6 10 18 407 4.25 96 10
432412 DVB.6-20-17-M6-18-70 20 17 M6 10 18 468 4.25 110 10
432213 DVB.6-20-17-M6-25-40 20 17 M6 10 25 358 4.25 84 11
432013 DVB.6-20-17-M6-25-55 20 17 M6 10 25 407 4.25 96 11
432413 DVB.6-20-17-M6-25-70 20 17 M6 10 25 468 4.25 110 12
432221 DVB.6-25-17-M6-8-40 25 17 M6 19 8 261 4.25 61 16
432021 DVB.6-25-17-M6-8-55 25 17 M6 19 8 293 4.25 69 16
432421 DVB.6-25-17-M6-8-70 25 17 M6 19 8 374 4.25 88 16
432222 DVB.6-25-17-M6-12-40 25 17 M6 19 12 261 4.25 61 16
432022 DVB.6-25-17-M6-12-55 25 17 M6 19 12 293 4.25 69 16
432422 DVB.6-25-17-M6-12-70 25 17 M6 19 12 374 4.25 88 16
432223 DVB.6-25-17-M6-18-40 25 17 M6 19 18 261 4.25 61 16
432023 DVB.6-25-17-M6-18-55 25 17 M6 19 18 293 4.25 69 17
432423 DVB.6-25-17-M6-18-70 25 17 M6 19 18 374 4.25 88 17
432224 DVB.6-25-17-M6-25-40 25 17 M6 19 25 261 4.25 61 18
432024 DVB.6-25-17-M6-25-55 25 17 M6 19 25 293 4.25 69 18
432424 DVB.6-25-17-M6-25-70 25 17 M6 19 25 374 4.25 88 19
432225 DVB.6-25-20-M6-8-40 25 20 M6 16 8 262 5 52 16
432025 DVB.6-25-20-M6-8-55 25 20 M6 16 8 399 5 80 16
432425 DVB.6-25-20-M6-8-70 25 20 M6 16 8 626 5 125 17
432226 DVB.6-25-20-M6-12-40 25 20 M6 16 12 262 5 52 17
432026 DVB.6-25-20-M6-12-55 25 20 M6 16 12 399 5 80 17
432426 DVB.6-25-20-M6-12-70 25 20 M6 16 12 626 5 125 17
432227 DVB.6-25-20-M6-25-40 25 20 M6 16 25 262 5 52 20
432027 DVB.6-25-20-M6-25-55 25 20 M6 16 25 399 5 80 19
432427 DVB.6-25-20-M6-25-70 25 20 M6 16 25 626 5 125 19
432231 DVB.6-32-22-M8-10-40 32 22 M8 24 10 492 5.5 89 28
432031 DVB.6-32-22-M8-10-55 32 22 M8 24 10 638 5.5 116 29
432431 DVB.6-32-22-M8-10-70 32 22 M8 24 10 813 5.5 148 30
432232 DVB.6-32-22-M8-16-40 32 22 M8 24 16 492 5.5 89 30
432032 DVB.6-32-22-M8-16-55 32 22 M8 24 16 638 5.5 116 31
432432 DVB.6-32-22-M8-16-70 32 22 M8 24 16 813 5.5 148 32
432233 DVB.6-32-22-M8-23-40 32 22 M8 24 23 492 5.5 89 33
432033 DVB.6-32-22-M8-23-55 32 22 M8 24 23 638 5.5 116 33
432433 DVB.6-32-22-M8-23-70 32 22 M8 24 23 813 5.5 148 35
432234 DVB.6-32-22-M8-30-40 32 22 M8 24 30 492 5.5 89 34
432034 DVB.6-32-22-M8-30-55 32 22 M8 24 30 638 5.5 116 35
432434 DVB.6-32-22-M8-30-70 32 22 M8 24 30 813 5.5 148 36
432235 DVB.6-32-26-M8-10-40 32 32 M8 21 10 1070 6.5 165 29
432035 DVB.6-32-26-M8-10-55 32 32 M8 21 10 650 6.5 100 30
432435 DVB.6-32-26-M8-10-70 32 32 M8 21 10 1018 6.5 157 31
432236 DVB.6-32-26-M8-16-40 32 32 M8 21 16 1070 6.5 165 31
432036 DVB.6-32-26-M8-16-55 32 32 M8 21 16 650 6.5 100 32
432436 DVB.6-32-26-M8-16-70 32 32 M8 21 16 1018 6.5 157 33
432237 DVB.6-32-26-M8-30-40 32 32 M8 21 30 1070 6.5 165 36
432037 DVB.6-32-26-M8-30-55 32 32 M8 21 30 650 6.5 100 36
432437 DVB.6-32-26-M8-30-70 32 32 M8 21 30 1018 6.5 157 38
432238 DVB.6-38-32-M8-10-40 38 38 M8 24 10 540 8 67 44
432038 DVB.6-38-32-M8-10-55 38 38 M8 24 10 862 8 108 45
432438 DVB.6-38-32-M8-10-70 38 38 M8 24 10 1442 8 180 47
432239 DVB.6-38-32-M8-16-40 38 38 M8 24 16 540 8 67 45
432039 DVB.6-38-32-M8-16-55 38 38 M8 24 16 862 8 108 46
432439 DVB.6-38-32-M8-16-70 38 38 M8 24 16 1442 8 180 49
432240 DVB.6-38-32-M8-30-40 38 38 M8 24 30 540 8 67 45
432040 DVB.6-38-32-M8-30-55 38 38 M8 24 30 862 8 108 51
432440 DVB.6-38-32-M8-30-70 38 38 M8 24 30 1442 8 180 53
432241 DVB.6-38-35-M8-10-40 38 35 M8 30 10 840 8.75 96 53
432041 DVB.6-38-35-M8-10-55 38 35 M8 30 10 1117 8.75 128 54
432441 DVB.6-38-35-M8-10-70 38 35 M8 30 10 1432 8.75 164 57
432242 DVB.6-38-35-M8-16-40 38 35 M8 30 16 840 8.75 96 54
432042 DVB.6-38-35-M8-16-55 38 35 M8 30 16 1117 8.75 128 56
432442 DVB.6-38-35-M8-16-70 38 35 M8 30 16 1432 8.75 164 30
432243 DVB.6-38-35-M8-30-40 38 35 M8 30 30 840 8.75 96 59
432043 DVB.6-38-35-M8-30-55 38 35 M8 30 30 1117 8.75 128 61
432443 DVB.6-38-35-M8-30-70 38 35 M8 30 30 1432 8.75 164 64
432251 DVB.6-38-35-M10-12-40 38 35 M10 30 12 840 8.75 96 57
432051 DVB.6-38-35-M10-12-55 38 35 M10 30 12 1117 8.75 128 58
432451 DVB.6-38-35-M10-12-70 38 35 M10 30 12 1432 8.75 164 61
432252 DVB.6-38-35-M10-20-40 38 35 M10 30 20 840 8.75 96 60
432052 DVB.6-38-35-M10-20-55 38 35 M10 30 20 1117 8.75 128 62
432452 DVB.6-38-35-M10-20-70 38 35 M10 30 20 1432 8.75 164 64
432253 DVB.6-38-35-M10-28-40 38 35 M10 30 28 840 8.75 96 65
432053 DVB.6-38-35-M10-28-55 38 35 M10 30 28 1117 8.75 128 66
432453 DVB.6-38-35-M10-28-70 38 35 M10 30 28 1432 8.75 164 69
432254 DVB.6-38-35-M10-40-40 38 35 M10 30 40 840 8.75 96 70
432054 DVB.6-38-35-M10-40-55 38 35 M10 30 40 1117 8.75 128 72
432454 DVB.6-38-35-M10-40-70 38 35 M10 30 40 1432 8.75 164 74
432261 DVB.6-43-50-M10-12-40 43 50 M10 30 12 1027 12.5 82 78
432061 DVB.6-43-50-M10-12-55 43 50 M10 30 12 1523 12.5 122 82
432461 DVB.6-43-50-M10-12-70 43 50 M10 30 12 2009 12.5 161 84
432262 DVB.6-43-50-M10-20-40 43 50 M10 30 20 1027 12.5 82 98
432062 DVB.6-43-50-M10-20-55 43 50 M10 30 20 1523 12.5 122 86
432462 DVB.6-43-50-M10-20-70 43 50 M10 30 20 2009 12.5 161 89
432263 DVB.6-43-50-M10-28-40 43 50 M10 30 28 1027 12.5 82 98
432063 DVB.6-43-50-M10-28-55 43 50 M10 30 28 1523 12.5 122 89
432463 DVB.6-43-50-M10-28-70 43 50 M10 30 28 2009 12.5 161 94
432264 DVB.6-43-50-M10-40-40 43 50 M10 30 40 1027 12.5 82 98
432064 DVB.6-43-50-M10-40-55 43 50 M10 30 40 1523 12.5 122 98
432464 DVB.6-43-50-M10-40-70 43 50 M10 30 40 2009 12.5 161 99
432271 DVB.6-50-20-M10-12-40 50 20 M10 40 12 1843 5 369 64
432071 DVB.6-50-20-M10-12-55 50 20 M10 40 12 2310 5 462 65
432471 DVB.6-50-20-M10-12-70 50 20 M10 40 12 3007 5 601 67
432272 DVB.6-50-20-M10-20-40 50 20 M10 40 20 1843 5 369 67
432072 DVB.6-50-20-M10-20-55 50 20 M10 40 20 2310 5 462 69
432472 DVB.6-50-20-M10-20-70 50 20 M10 40 20 3007 5 601 71
432273 DVB.6-50-20-M10-28-40 50 20 M10 40 28 1843 5 369 71
432073 DVB.6-50-20-M10-28-55 50 20 M10 40 28 2310 5 462 72
432473 DVB.6-50-20-M10-28-70 50 20 M10 40 28 3007 5 601 75
432274 DVB.6-50-20-M10-40-40 50 20 M10 40 40 1843 5 369 77
432074 DVB.6-50-20-M10-40-55 50 20 M10 40 40 2310 5 462 72
432474 DVB.6-50-20-M10-40-70 50 20 M10 40 40 3007 5 601 80
432275 DVB.6-50-43-M10-12-40 50 43 M10 32 12 919 10.7 85 93
432075 DVB.6-50-43-M10-12-55 50 43 M10 32 12 1423 10.7 132 95
432475 DVB.6-50-43-M10-12-70 50 43 M10 32 12 2323 10.7 216 100
432276 DVB.6-50-43-M10-20-40 50 43 M10 32 20 919 10.7 85 96
432076 DVB.6-50-43-M10-20-55 50 43 M10 32 20 1423 10.7 132 99
432476 DVB.6-50-43-M10-20-70 50 43 M10 32 20 2323 10.7 216 104
432277 DVB.6-50-43-M10-40-40 50 43 M10 32 40 919 10.7 85 106
432077 DVB.6-50-43-M10-40-55 50 43 M10 32 40 1423 10.7 132 109
432477 DVB.6-50-43-M10-40-70 50 43 M10 32 40 2323 10.7 216 114
432281 DVB.6-60-40-M10-12-40 60 40 M10 40 12 1652 10 165 126
432081 DVB.6-60-40-M10-12-55 60 40 M10 40 12 2090 10 209 295
432481 DVB.6-60-40-M10-12-70 60 40 M10 40 12 3258 10 326 136
432282 DVB.6-60-40-M10-20-40 60 40 M10 40 20 1652 10 165 129
432082 DVB.6-60-40-M10-20-55 60 40 M10 40 20 2090 10 209 134
432482 DVB.6-60-40-M10-20-70 60 40 M10 40 20 3258 10 326 139
432283 DVB.6-60-40-M10-28-40 60 40 M10 40 28 1652 10 165 134
432083 DVB.6-60-40-M10-28-55 60 40 M10 40 28 2090 10 209 295
432483 DVB.6-60-40-M10-28-70 60 40 M10 40 28 3258 10 326 144
432284 DVB.6-60-40-M10-40-40 60 40 M10 40 40 1652 10 165 138
432084 DVB.6-60-40-M10-40-55 60 40 M10 40 40 2090 10 209 145
432484 DVB.6-60-40-M10-40-70 60 40 M10 40 40 3258 10 326 151
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

  • DVB.6: резьбовая шпилька и опорная пластина из полированной оцинкованной стали, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 40, 55, 70 ±5.
  • DVB.6-SST: резьбовая шпилька и опорная пластина из нержавеющей стали INOX AISI 304, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 55 ±5.

Общая информация

Особенности и области применения

Виброгасители DVB предназначены для гашения вибраций, ударов и шумов, вызванных движением или вибрированием различных компонентов оборудования и станков.

Элементы DVB обычно используются в качестве амортизатора или ограничителя перемещения для поглощения вибраций.

Вибрации могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущерб здоровью оператора;
  • возникновению шумов.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Другие исполнения

Специальные исполнения доступны по запросу

Натуральный каучук NR, твердость 40, 70 по Шору А ± 5 для вариантов исполнения с основанием из нержавеющей стали AISI 304.

Вопрос о продукции

Спросите о серии DVB.6 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DVA.1 — Виброгасители

DVA.1

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.1-SST — Виброгасители

DVA.1-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.2 — Виброгасители

DVA.2

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.2-SST — Виброгасители

DVA.2-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.3 — Виброгасители

DVA.3

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.3-SST — Виброгасители

DVA.3-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.4 — Виброгасители

DVA.4

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.4-SST — Виброгасители

DVA.4-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали

Артикул модели

DVB.6 — Виброгасители

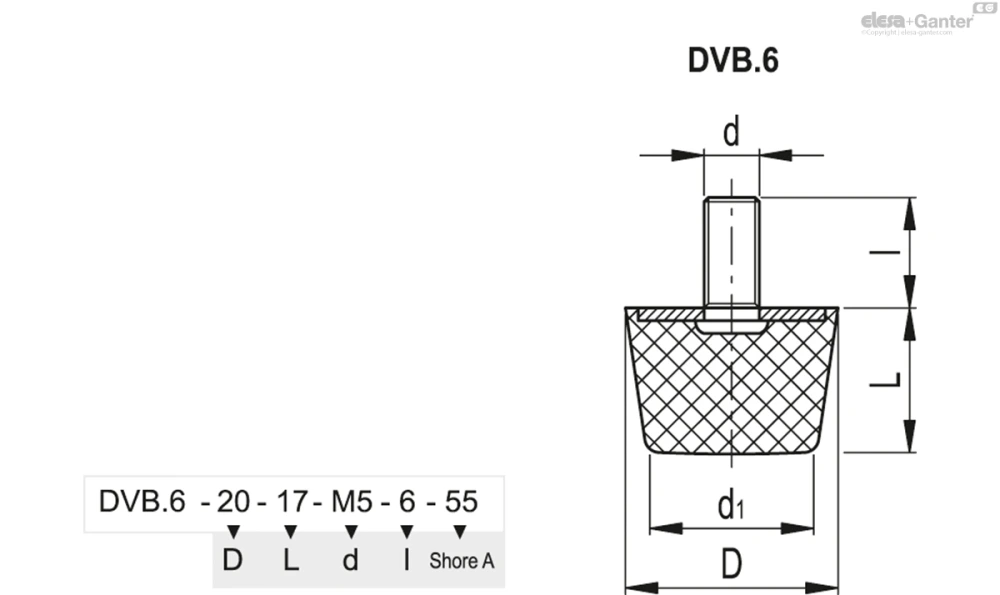

Чертёж DVB.6
