Серия DVA.5

DVA.5-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVA.5

DVA.5

DVA.5

Виброгасители

Резина и сталь или нержавеющая сталь
DVA.5-SST

DVA.5-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVA.5-SST — Виброгасители

Схемы

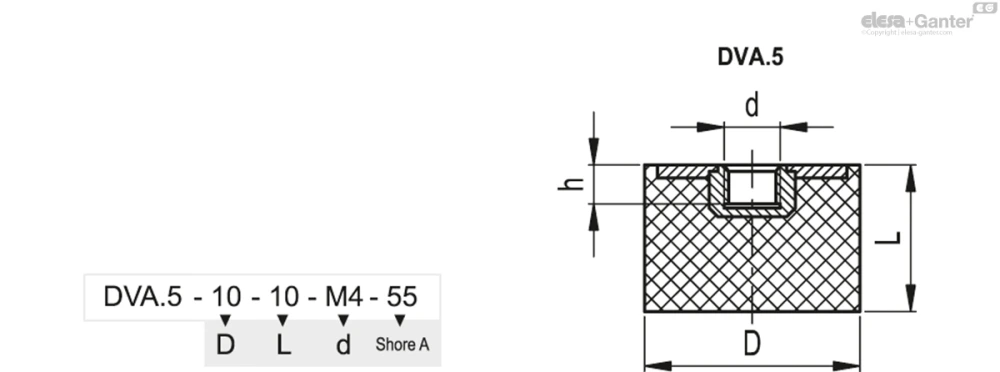

Схема DVA.5-SST

DVA.5-SST

Таблица моделей — Виброгасители

Артикул Описание
Макс. нагрузка [N]
Жёсткость [Н/мм] Вес (г) В корзину
410398 DVA.5-8-8-SST-M3-55 8 8 M3 3 55 2 28 1
410399 DVA.5-8-13-SST-M3-55 8 13 M3 3 52 3 16 2
410401 DVA.5-10-10-SST-M4-55 10 10 M4 4 88 3 35 2
410403 DVA.5-10-15-SST-M4-55 10 15 M4 4 92 4 25 2
410405 DVA.5-15-15-SST-M4-55 15 15 M4 4 259 4 69 5
410407 DVA.5-15-20-SST-M4-55 15 20 M4 4 223 5 45 6
410413 DVA.5-20-15-SST-M6-55 20 15 M6 6 468 4 125 9
410415 DVA.5-20-20-SST-M6-55 20 20 M6 6 367 5 73 10
410417 DVA.5-20-25-SST-M6-55 20 25 M6 6 437 6 70 3
410419 DVA.5-20-30-SST-M6-55 20 30 M6 6 410 7 55 15
410421 DVA.5-25-15-SST-M6-55 25 15 M6 6 797 4 213 14
410425 DVA.5-25-20-SST-M6-55 25 20 M6 6 581 5 116 16
410426 DVA.5-25-25-SST-M6-55 25 25 M6 6 635 6 102 20
410427 DVA.5-25-30-SST-M6-55 25 30 M6 6 591 8 79 22
410431 DVA.5-30-15-SST-M8-55 30 15 M8 8 1023 4 273 19
410433 DVA.5-30-17-SST-M8-55 30 17 M8 8 1275 4 300 21
410435 DVA.5-30-20-SST-M8-55 30 20 M8 8 1014 5 203 23
410436 DVA.5-30-25-SST-M6-55 30 25 M6 6 960 6 153 29
410437 DVA.5-30-30-SST-M8-55 30 30 M8 8 776 8 103 16
410439 DVA.5-30-40-SST-M8-55 30 40 M8 8 780 10 78 39
410441 DVA.5-40-20-SST-M8-55 40 20 M8 8 2500 5 500 40
410449 DVA.5-40-20-SST-M10-55 40 20 M10 10 1623 5 325 46
410443 DVA.5-40-30-SST-M8-55 40 30 M8 8 1480 8 197 55
410445 DVA.5-40-40-SST-M8-55 40 40 M8 8 1400 10 140 67
410447 DVA.5-40-50-SST-M8-55 40 50 M8 8 1397 13 112 90
410451 DVA.5-50-20-SST-M10-55 50 20 M10 10 3460 5 692 74
410453 DVA.5-50-30-SST-M10-55 50 30 M10 10 2520 8 336 96
410454 DVA.5-50-35-SST-M10-55 50 35 M10 10 2530 8 289 110
410455 DVA.5-50-40-SST-M10-55 50 40 M10 10 2760 10 276 120
410457 DVA.5-50-45-SST-M10-55 50 45 M10 10 2510 11 223 125
410458 DVA.5-50-50-SST-M10-55 50 50 M10 10 2570 12 206 134
410461 DVA.5-60-30-SST-M10-55 60 30 M10 10 4350 8 580 134
410462 DVA.5-60-40-SST-M10-55 60 40 M10 10 3540 10 354 166
410463 DVA.5-60-50-SST-M10-55 60 50 M10 10 4370 13 350 205
410470 DVA.5-70-30-SST-M10-55 70 30 M10 10 7170 8 956 187
410471 DVA.5-70-40-SST-M10-55 70 40 M10 10 7000 10 700 231
410473 DVA.5-70-45-SST-M10-55 70 45 M10 10 6750 11 600 276
410475 DVA.5-70-55-SST-M10-55 70 55 M10 10 5770 14 420 341
410481 DVA.5-75-25-SST-M12-55 75 25 M12 12 10000 5 2000 187
410483 DVA.5-75-30-SST-M12-55 75 30 M12 12 8700 8 1160 1
410485 DVA.5-75-40-SST-M12-55 75 40 M12 12 6680 10 668 290
410487 DVA.5-75-50-SST-M12-55 75 50 M12 12 5570 13 446 315
410489 DVA.5-75-55-SST-M12-55 75 55 M12 12 6820 13 496 350
410491 DVA.5-100-40-SST-M16-55 100 40 M16 16 12110 10 1211 507
410493 DVA.5-100-50-SST-M16-55 100 50 M16 16 14040 13 1123 594
410492 DVA.5-100-55-SST-M16-55 100 55 M16 16 12730 13 925 700
410495 DVA.5-100-60-SST-M16-55 100 60 M16 16 7440 15 496 691
410496 DVA.5-125-55-SST-M16-55 125 55 M16 16 23790 13 1809 1000
410497 DVA.5-125-75-SST-M16-55 125 75 M16 16 22314 19 1190 1265
410494 DVA.5-150-75-SST-M20-55 150 75 M20 20 27800 18 1482 2000
410498 DVA.5-200-100-SST-M20-55 200 100 M20 20 11540 8 1442 4600
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

  • DVA.5: втулка с глухим резьбовым отверстием и опорная пластина из полированной оцинкованной стали, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 40, 55, 70 ±5.
  • DVA.5-SST: втулка с глухим резьбовым отверстием и опорная пластина из нержавеющей стали AISI 304, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 55 ±5.

Общая информация

Особенности и области применения

Виброгасители предназначены для гашения вибраций, ударов и шумов, вызванных движением или вибрированием различных компонентов оборудования и станков, которые могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущербу для здоровья;
  • возникновению шумов.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Другие исполнения

Специальные исполнения доступны по запросу

Натуральный каучук NR, твердость 40, допуск 70 ± 5 по Шору А для вариантов исполнения с основанием из нержавеющей стали AISI 304.

Вопрос о продукции

Спросите о серии DVA.5-SST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов
