Серия DVA.5

DVA.5

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVA.5

DVA.5

DVA.5

Виброгасители

Резина и сталь или нержавеющая сталь
DVA.5-SST

DVA.5-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVA.5 — Виброгасители

Схемы

Схема DVA.5

DVA.5

Таблица моделей — Виброгасители

Артикул Описание
Макс. нагрузка [N]
Жёсткость [Н/мм] Вес (г) В корзину
415691 DVA.5-8-8-M3-40 8 8 M3 3 34 2 17 1
413029 DVA.5-8-8-M3-55 8 8 M3 3 55 2 28 1
418391 DVA.5-8-8-M3-70 8 8 M3 3 141 2 71 1
415693 DVA.5-8-13-M3-40 8 13 M3 3 33 3 10 2
413030 DVA.5-8-13-M3-55 8 13 M3 3 52 3 16 2
418393 DVA.5-8-13-M3-70 8 13 M3 3 133 3 41 2
415701 DVA.5-10-10-M4-40 10 10 M4 4 54 3 21 2
413031 DVA.5-10-10-M4-55 10 10 M4 4 88 3 35 2
418401 DVA.5-10-10-M4-70 10 10 M4 4 217 3 87 2
415703 DVA.5-10-15-M4-40 10 15 M4 4 69 4 18 2
413033 DVA.5-10-15-M4-55 10 15 M4 4 92 4 25 3
418403 DVA.5-10-15-M4-70 10 15 M4 4 175 4 47 3
415711 DVA.5-15-15-M4-40 15 15 M4 4 141 4 38 5
413041 DVA.5-15-15-M4-55 15 15 M4 4 259 4 69 5
418411 DVA.5-15-15-M4-70 15 15 M4 4 384 4 102 5
415721 DVA.5-15-20-M4-40 15 20 M4 4 134 5 27 6
413051 DVA.5-15-20-M4-55 15 20 M4 4 223 5 45 7
418421 DVA.5-15-20-M4-70 15 20 M4 4 590 5 118 7
415731 DVA.5-20-15-M6-40 20 15 M6 6 289 4 77 9
413061 DVA.5-20-15-M6-55 20 15 M6 6 468 4 125 9
418431 DVA.5-20-15-M6-70 20 15 M6 6 704 4 188 10
415741 DVA.5-20-20-M6-40 20 20 M6 6 258 5 52 11
413071 DVA.5-20-20-M6-55 20 20 M6 6 367 5 73 11
418441 DVA.5-20-20-M6-70 20 20 M6 6 809 5 162 12
415751 DVA.5-20-25-M6-40 20 25 M6 6 250 6 40 13
413081 DVA.5-20-25-M6-55 20 25 M6 6 437 6 70 13
418451 DVA.5-20-25-M6-70 20 25 M6 6 750 6 120 13
415756 DVA.5-20-30-M6-40 20 30 M6 6 285 7 38 15
413086 DVA.5-20-30-M6-55 20 30 M6 6 410 7 55 15
418456 DVA.5-20-30-M6-70 20 30 M6 6 615 7 82 15
415761 DVA.5-25-15-M6-40 25 15 M6 6 485 4 129 52
413091 DVA.5-25-15-M6-55 25 15 M6 6 797 4 213 14
418461 DVA.5-25-15-M6-70 25 15 M6 6 1627 4 434 15
415771 DVA.5-25-20-M6-40 25 20 M6 6 416 5 83 16
413101 DVA.5-25-20-M6-55 25 20 M6 6 581 5 116 17
418471 DVA.5-25-20-M6-70 25 20 M6 6 1382 5 276 18
415776 DVA.5-25-25-M6-40 25 25 M6 6 510 6 82 20
413105 DVA.5-25-25-M6-55 25 25 M6 6 635 6 102 20
418476 DVA.5-25-25-M6-70 25 25 M6 6 1262 6 202 20
415781 DVA.5-25-30-M6-40 25 30 M6 6 290 8 39 21
413106 DVA.5-25-30-M6-55 25 30 M6 6 591 8 79 23
418481 DVA.5-25-30-M6-70 25 30 M6 6 1186 8 158 23
415791 DVA.5-30-15-M8-40 30 15 M8 8 746 3 249 22
413111 DVA.5-30-15-M8-55 30 15 M8 8 1023 3 341 22
418491 DVA.5-30-15-M8-70 30 15 M8 8 2610 3 870 22
415801 DVA.5-30-17-M8-40 30 17 M8 8 772 3 257 23
413121 DVA.5-30-17-M8-55 30 17 M8 8 1275 3 425 23
418501 DVA.5-30-17-M8-70 30 17 M8 8 2447 3 816 25
415811 DVA.5-30-20-M8-40 30 20 M8 8 567 5 113 25
413141 DVA.5-30-20-M8-55 30 20 M8 8 1014 5 203 26
418511 DVA.5-30-20-M8-70 30 20 M8 8 1878 5 376 27
415816 DVA.5-30-25-M6-40 30 25 M6 6 495 6 79 29
413143 DVA.5-30-25-M6-55 30 25 M6 6 960 6 153 29
418516 DVA.5-30-25-M6-70 30 25 M6 6 1565 6 250 29
415821 DVA.5-30-30-M8-40 30 30 M8 8 601 8 80 32
413146 DVA.5-30-30-M8-55 30 30 M8 8 776 8 103 33
418521 DVA.5-30-30-M8-70 30 30 M8 8 1616 8 215 35
415823 DVA.5-30-40-M8-40 30 40 M8 8 550 10 55 40
413148 DVA.5-30-40-M8-55 30 40 M8 8 780 10 78 43
418523 DVA.5-30-40-M8-70 30 40 M8 8 1785 10 179 44
415831 DVA.5-40-20-M8-40 40 20 M8 8 1200 5 240 43
413151 DVA.5-40-20-M8-55 40 20 M8 8 2500 5 500 44
418531 DVA.5-40-20-M8-70 40 20 M8 8 4750 5 950 46
415857 DVA.5-40-20-M10-40 40 20 M10 10 1115 5 223 46
413176 DVA.5-40-20-M10-55 40 20 M10 10 1623 5 325 46
418557 DVA.5-40-20-M10-70 40 20 M10 10 5600 5 1120 46
415841 DVA.5-40-30-M8-40 40 30 M8 8 1140 8 152 56
413161 DVA.5-40-30-M8-55 40 30 M8 8 1480 8 197 58
418541 DVA.5-40-30-M8-70 40 30 M8 8 2830 8 377 61
415851 DVA.5-40-40-M8-40 40 40 M8 8 995 10 100 69
413171 DVA.5-40-40-M8-55 40 40 M8 8 1403 10 140 71
418551 DVA.5-40-40-M8-70 40 40 M8 8 3150 10 315 76
415853 DVA.5-40-50-M8-40 40 50 M8 8 1005 13 80 83
413173 DVA.5-40-50-M8-55 40 50 M8 8 1397 13 112 86
418553 DVA.5-40-50-M8-70 40 50 M8 8 2382 13 191 91
415861 DVA.5-50-20-M10-40 50 20 M10 10 2680 5 536 68
413181 DVA.5-50-20-M10-55 50 20 M10 10 3460 5 692 68
418561 DVA.5-50-20-M10-70 50 20 M10 10 7450 5 1490 73
415871 DVA.5-50-30-M10-40 50 30 M10 10 1820 8 243 89
413183 DVA.5-50-30-M10-55 50 30 M10 10 2520 8 336 92
418571 DVA.5-50-30-M10-70 50 30 M10 10 5420 8 723 97
415876 DVA.5-50-35-M10-40 50 35 M10 10 1715 8 196 110
413184 DVA.5-50-35-M10-55 50 35 M10 10 2530 8 289 110
418576 DVA.5-50-35-M10-70 50 35 M10 10 4160 8 475 110
415881 DVA.5-50-40-M10-40 50 40 M10 10 1430 10 143 109
413186 DVA.5-50-40-M10-55 50 40 M10 10 2760 10 276 117
418581 DVA.5-50-40-M10-70 50 40 M10 10 4950 10 495 120
415883 DVA.5-50-45-M10-40 50 45 M10 10 1605 11 142 125
413187 DVA.5-50-45-M10-55 50 45 M10 10 2510 11 223 125
418583 DVA.5-50-45-M10-70 50 45 M10 10 4810 11 427 125
415886 DVA.5-50-50-M10-40 50 50 M10 10 1610 12 129 134
413188 DVA.5-50-50-M10-55 50 50 M10 10 2570 12 206 134
418586 DVA.5-50-50-M10-70 50 50 M10 10 4860 12 389 134
415891 DVA.5-60-30-M10-40 60 30 M10 10 2800 8 373 141
413191 DVA.5-60-30-M10-55 60 30 M10 10 4350 8 580 131
418591 DVA.5-60-30-M10-70 60 30 M10 10 7500 8 1000 137
415895 DVA.5-60-40-M10-40 60 40 M10 10 2600 10 260 156
413192 DVA.5-60-40-M10-55 60 40 M10 10 3540 10 354 163
418595 DVA.5-60-40-M10-70 60 40 M10 10 4640 10 464 171
415901 DVA.5-60-50-M10-40 60 50 M10 10 2900 13 232 205
413193 DVA.5-60-50-M10-55 60 50 M10 10 4370 13 350 194
418601 DVA.5-60-50-M10-70 60 50 M10 10 9500 13 760 205
415907 DVA.5-70-30-M10-40 70 30 M10 10 4930 8 657 195
413195 DVA.5-70-30-M10-55 70 30 M10 10 7170 8 956 183
418607 DVA.5-70-30-M10-70 70 30 M10 10 13070 8 1743 191
415911 DVA.5-70-40-M10-40 70 40 M10 10 3850 10 385 217
413196 DVA.5-70-40-M10-55 70 40 M10 10 6280 10 628 225
418611 DVA.5-70-40-M10-70 70 40 M10 10 15280 10 1528 241
415921 DVA.5-70-45-M10-40 70 45 M10 10 3700 11 329 276
413201 DVA.5-70-45-M10-55 70 45 M10 10 6750 11 600 248
418621 DVA.5-70-45-M10-70 70 45 M10 10 8800 11 782 261
415931 DVA.5-70-55-M10-40 70 55 M10 10 3320 14 241 276
413211 DVA.5-70-55-M10-55 70 55 M10 10 5770 14 420 286
418631 DVA.5-70-55-M10-70 70 55 M10 10 9510 14 692 341
415941 DVA.5-75-25-M12-40 75 25 M12 12 6560 5 1312 193
413221 DVA.5-75-25-M12-55 75 25 M12 12 9660 5 1932 204
418641 DVA.5-75-25-M12-70 75 25 M12 12 20780 5 4156 208
415951 DVA.5-75-30-M12-40 75 30 M12 12 5400 8 720 224
413226 DVA.5-75-30-M12-55 75 30 M12 12 8700 8 1160 223
418651 DVA.5-75-30-M12-70 75 30 M12 12 15400 8 2053 237
415961 DVA.5-75-40-M12-40 75 40 M12 12 5010 10 501 290
413231 DVA.5-75-40-M12-55 75 40 M12 12 6680 10 668 277
418661 DVA.5-75-40-M12-70 75 40 M12 12 9170 10 917 291
415971 DVA.5-75-50-M12-40 75 50 M12 12 3970 13 318 313
413241 DVA.5-75-50-M12-55 75 50 M12 12 5570 13 446 325
418671 DVA.5-75-50-M12-70 75 50 M12 12 13550 13 1084 345
415976 DVA.5-75-55-M12-40 75 55 M12 12 5050 13 367 350
413189 DVA.5-75-55-M12-55 75 55 M12 12 6820 13 496 350
418676 DVA.5-75-55-M12-70 75 55 M12 12 10590 13 770 350
415981 DVA.5-100-40-M16-40 100 40 M16 16 9430 10 943 483
413261 DVA.5-100-40-M16-55 100 40 M16 16 12110 10 1211 485
418681 DVA.5-100-40-M16-70 100 40 M16 16 24190 10 2419 531
415991 DVA.5-100-50-M16-40 100 50 M16 16 8320 13 666 580
413281 DVA.5-100-50-M16-55 100 50 M16 16 14040 13 1123 592
418691 DVA.5-100-50-M16-70 100 50 M16 16 22900 13 1832 620
415996 DVA.5-100-55-M16-40 100 55 M16 16 7820 13 568 700
413286 DVA.5-100-55-M16-55 100 55 M16 16 12730 13 925 700
418696 DVA.5-100-55-M16-70 100 55 M16 16 22800 13 1658 700
416001 DVA.5-100-60-M16-40 100 60 M16 16 7440 15 496 654
413291 DVA.5-100-60-M16-55 100 60 M16 16 12950 15 863 720
418701 DVA.5-100-60-M16-70 100 60 M16 16 21450 15 1430 713
416021 DVA.5-125-55-M16-40 125 55 M16 16 21217 14 1543 1050
413321 DVA.5-125-55-M16-55 125 55 M16 16 23790 13 1809 1050
418721 DVA.5-125-55-M16-70 125 55 M16 16 23751 11 2102 1050
416031 DVA.5-125-75-M16-40 125 75 M16 16 18723 19 999 1212
413331 DVA.5-125-75-M16-55 125 75 M16 16 22314 19 1190 1253
418731 DVA.5-125-75-M16-70 125 75 M16 16 25000 18 1420 1212
416041 DVA.5-150-75-M20-40 150 75 M20 20 18050 18 962 2000
413341 DVA.5-150-75-M20-55 150 75 M20 20 27800 18 1482 2000
418741 DVA.5-150-75-M20-70 150 75 M20 20 28600 11 2600 2000
416051 DVA.5-200-100-M20-40 200 100 M20 20 9280 8 1160 4600
413351 DVA.5-200-100-M20-55 200 100 M20 20 11540 8 1442 4600
418761 DVA.5-200-100-M20-70 200 100 M20 20 22770 5 4554 4600
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

  • DVA.5: втулка с глухим резьбовым отверстием и опорная пластина из полированной оцинкованной стали, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 40, 55, 70 ±5.
  • DVA.5-SST: втулка с глухим резьбовым отверстием и опорная пластина из нержавеющей стали AISI 304, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 55 ±5.

Общая информация

Особенности и области применения

Виброгасители предназначены для гашения вибраций, ударов и шумов, вызванных движением или вибрированием различных компонентов оборудования и станков, которые могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущербу для здоровья;
  • возникновению шумов.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Другие исполнения

Специальные исполнения доступны по запросу

Натуральный каучук NR, твердость 40, допуск 70 ± 5 по Шору А для вариантов исполнения с основанием из нержавеющей стали AISI 304.

Вопрос о продукции

Спросите о серии DVA.5 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DVA.1 — Виброгасители

DVA.1

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.1-SST — Виброгасители

DVA.1-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.2 — Виброгасители

DVA.2

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.2-SST — Виброгасители

DVA.2-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.3 — Виброгасители

DVA.3

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.3-SST — Виброгасители

DVA.3-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.4 — Виброгасители

DVA.4

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.4-SST — Виброгасители

DVA.4-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали

Артикул модели

DVA.5 — Виброгасители

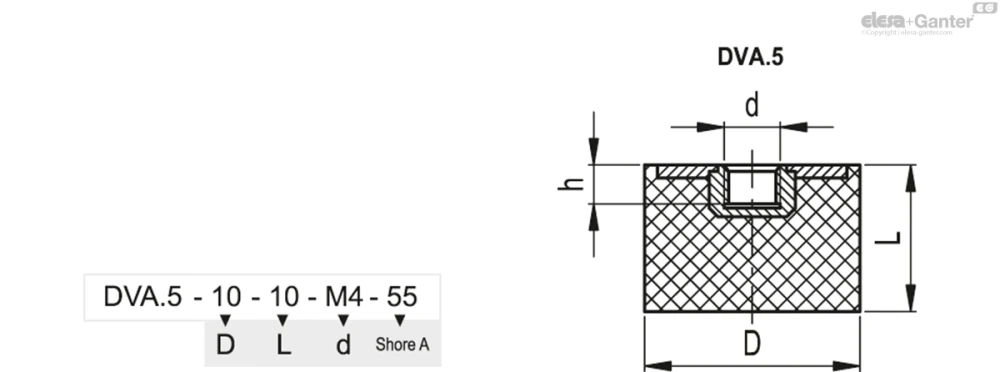

Чертёж DVA.5
