Серия VCT.

VCT-SST-p

Лепестковые поворотные ручки

Технополимер

Резьбовой стержень из нержавеющей стали, с колпачком

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полипропилена Символ минимальной и максимальной рабочей температуры Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии VCT.

VCT-A

VCT-A

Лепестковые поворотные ручки

Технополимер
VCT-AZ

VCT-AZ

Лепестковые поворотные ручки

Технополимер
VCT-AZ-FP

VCT-AZ-FP

Лепестковые поворотные ручки

Технополимер
VCT-B

VCT-B

Лепестковые поворотные ручки

Технополимер
VCT-SST

VCT-SST

Лепестковые поворотные ручки

Технополимер
VCT-SST-FP

VCT-SST-FP

Лепестковые поворотные ручки

Технополимер
VCT-SST-p

VCT-SST-p

Лепестковые поворотные ручки

Технополимер
VCT-p

VCT-p

Лепестковые поворотные ручки

Технополимер
VCT.FP

VCT.FP

Лепестковые поворотные ручки

Технополимер

Изображения

VCT-SST-p — Лепестковые поворотные ручки VCT-SST-p — Лепестковые поворотные ручки VCT-SST-p — Лепестковые поворотные ручки VCT-SST-p — Лепестковые поворотные ручки VCT-SST-p — Лепестковые поворотные ручки VCT-SST-p — Лепестковые поворотные ручки VCT-SST-p — Лепестковые поворотные ручки VCT-SST-p — Лепестковые поворотные ручки VCT-SST-p — Лепестковые поворотные ручки

Схемы

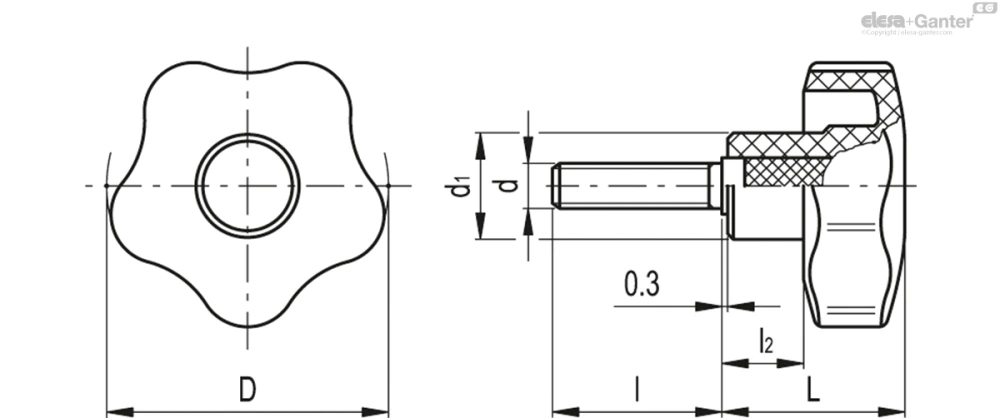

Схема VCT-SST-p

VCT-SST-p

Таблица моделей — Лепестковые поворотные ручки

Артикул Описание
В корзину
69837-C9 VCT.25-SST-p-M5x10-C9 25 M5 19 13 10 8 6 8
69838-C9 VCT.25-SST-p-M5x16-C9 25 M5 19 13 16 8 6 11
69839-C9 VCT.25-SST-p-M5x20-C9 25 M5 19 13 20 8 6 9
69840-C9 VCT.25-SST-p-M5x25-C9 25 M5 19 13 25 8 6 12
69881-C9 VCT.32-SST-p-M6x16-C9 32 M6 23 15 16 10 8 15
69881-C2 VCT.32-SST-p-M6x16-C2 32 M6 23 15 16 10 8 14
69881-C3 VCT.32-SST-p-M6x16-C3 32 M6 23 15 16 10 8 14
69881-C4 VCT.32-SST-p-M6x16-C4 32 M6 23 15 16 10 8 14
69881-C5 VCT.32-SST-p-M6x16-C5 32 M6 23 15 16 10 8 14
69881-C6 VCT.32-SST-p-M6x16-C6 32 M6 23 15 16 10 8 14
69881-C17 VCT.32-SST-p-M6x16-C17 32 M6 23 15 16 10 8 14
69882-C9 VCT.32-SST-p-M6x20-C9 32 M6 23 15 20 10 8 15
69882-C2 VCT.32-SST-p-M6x20-C2 32 M6 23 15 20 10 8 16
69882-C3 VCT.32-SST-p-M6x20-C3 32 M6 23 15 20 10 8 14
69882-C4 VCT.32-SST-p-M6x20-C4 32 M6 23 15 20 10 8 14
69882-C5 VCT.32-SST-p-M6x20-C5 32 M6 23 15 20 10 8 14
69882-C6 VCT.32-SST-p-M6x20-C6 32 M6 23 15 20 10 8 14
69882-C17 VCT.32-SST-p-M6x20-C17 32 M6 23 15 20 10 8 14
69883-C9 VCT.32-SST-p-M6x25-C9 32 M6 23 15 25 10 8 18
69883-C2 VCT.32-SST-p-M6x25-C2 32 M6 23 15 25 10 8 16
69883-C3 VCT.32-SST-p-M6x25-C3 32 M6 23 15 25 10 8 16
69883-C4 VCT.32-SST-p-M6x25-C4 32 M6 23 15 25 10 8 16
69883-C5 VCT.32-SST-p-M6x25-C5 32 M6 23 15 25 10 8 16
69883-C6 VCT.32-SST-p-M6x25-C6 32 M6 23 15 25 10 8 16
69883-C17 VCT.32-SST-p-M6x25-C17 32 M6 23 15 25 10 8 16
69884-C9 VCT.32-SST-p-M6x30-C9 32 M6 23 15 30 10 8 18
69884-C2 VCT.32-SST-p-M6x30-C2 32 M6 23 15 30 10 8 16
69884-C3 VCT.32-SST-p-M6x30-C3 32 M6 23 15 30 10 8 16
69884-C4 VCT.32-SST-p-M6x30-C4 32 M6 23 15 30 10 8 16
69884-C5 VCT.32-SST-p-M6x30-C5 32 M6 23 15 30 10 8 16
69884-C6 VCT.32-SST-p-M6x30-C6 32 M6 23 15 30 10 8 16
69884-C17 VCT.32-SST-p-M6x30-C17 32 M6 23 15 30 10 8 16
69945-C9 VCT.40-SST-p-M8x20-C9 40 M8 27 17 20 12 18 26
69945-C2 VCT.40-SST-p-M8x20-C2 40 M8 27 17 20 12 18 25
69945-C3 VCT.40-SST-p-M8x20-C3 40 M8 27 17 20 12 18 25
69945-C4 VCT.40-SST-p-M8x20-C4 40 M8 27 17 20 12 18 25
69945-C5 VCT.40-SST-p-M8x20-C5 40 M8 27 17 20 12 18 25
69945-C6 VCT.40-SST-p-M8x20-C6 40 M8 27 17 20 12 18 25
69945-C17 VCT.40-SST-p-M8x20-C17 40 M8 27 17 20 12 18 25
69946-C9 VCT.40-SST-p-M8x25-C9 40 M8 27 17 25 12 18 29
69946-C2 VCT.40-SST-p-M8x25-C2 40 M8 27 17 25 12 18 26
69946-C3 VCT.40-SST-p-M8x25-C3 40 M8 27 17 25 12 18 26
69946-C4 VCT.40-SST-p-M8x25-C4 40 M8 27 17 25 12 18 26
69946-C5 VCT.40-SST-p-M8x25-C5 40 M8 27 17 25 12 18 26
69946-C6 VCT.40-SST-p-M8x25-C6 40 M8 27 17 25 12 18 26
69946-C17 VCT.40-SST-p-M8x25-C17 40 M8 27 17 25 12 18 26
69947-C9 VCT.40-SST-p-M8x30-C9 40 M8 27 17 30 12 18 30
69947-C2 VCT.40-SST-p-M8x30-C2 40 M8 27 17 30 12 18 31
69947-C3 VCT.40-SST-p-M8x30-C3 40 M8 27 17 30 12 18 33
69947-C4 VCT.40-SST-p-M8x30-C4 40 M8 27 17 30 12 18 28
69947-C5 VCT.40-SST-p-M8x30-C5 40 M8 27 17 30 12 18 28
69947-C6 VCT.40-SST-p-M8x30-C6 40 M8 27 17 30 12 18 28
69947-C17 VCT.40-SST-p-M8x30-C17 40 M8 27 17 30 12 18 28
69948-C9 VCT.40-SST-p-M8x40-C9 40 M8 27 17 40 12 18 35
69948-C2 VCT.40-SST-p-M8x40-C2 40 M8 27 17 40 12 18 32
69948-C3 VCT.40-SST-p-M8x40-C3 40 M8 27 17 40 12 18 32
69948-C4 VCT.40-SST-p-M8x40-C4 40 M8 27 17 40 12 18 32
69948-C5 VCT.40-SST-p-M8x40-C5 40 M8 27 17 40 12 18 32
69948-C6 VCT.40-SST-p-M8x40-C6 40 M8 27 17 40 12 18 34
69948-C17 VCT.40-SST-p-M8x40-C17 40 M8 27 17 40 12 18 34
69995-C9 VCT.50-SST-p-M10x20-C9 50 M10 32 19 20 14 25 40
69995-C2 VCT.50-SST-p-M10x20-C2 50 M10 32 19 20 14 25 36
69995-C3 VCT.50-SST-p-M10x20-C3 50 M10 32 19 20 14 25 36
69995-C4 VCT.50-SST-p-M10x20-C4 50 M10 32 19 20 14 25 36
69995-C5 VCT.50-SST-p-M10x20-C5 50 M10 32 19 20 14 25 41
69995-C6 VCT.50-SST-p-M10x20-C6 50 M10 32 19 20 14 25 41
69995-C17 VCT.50-SST-p-M10x20-C17 50 M10 32 19 20 14 25 41
69996-C9 VCT.50-SST-p-M10x25-C9 50 M10 32 19 25 14 25 40
69996-C2 VCT.50-SST-p-M10x25-C2 50 M10 32 19 25 14 25 36
69996-C3 VCT.50-SST-p-M10x25-C3 50 M10 32 19 25 14 25 36
69996-C4 VCT.50-SST-p-M10x25-C4 50 M10 32 19 25 14 25 36
69996-C5 VCT.50-SST-p-M10x25-C5 50 M10 32 19 25 14 25 41
69996-C6 VCT.50-SST-p-M10x25-C6 50 M10 32 19 25 14 25 41
69996-C17 VCT.50-SST-p-M10x25-C17 50 M10 32 19 25 14 25 41
69997-C9 VCT.50-SST-p-M10x30-C9 50 M10 32 19 30 14 25 46
69997-C2 VCT.50-SST-p-M10x30-C2 50 M10 32 19 30 14 25 41
69997-C3 VCT.50-SST-p-M10x30-C3 50 M10 32 19 30 14 25 41
69997-C4 VCT.50-SST-p-M10x30-C4 50 M10 32 19 30 14 25 41
69997-C5 VCT.50-SST-p-M10x30-C5 50 M10 32 19 30 14 25 41
69997-C6 VCT.50-SST-p-M10x30-C6 50 M10 32 19 30 14 25 46
69997-C17 VCT.50-SST-p-M10x30-C17 50 M10 32 19 30 14 25 46
70000-C9 VCT.50-SST-p-M10x40-C9 50 M10 32 19 40 14 25 57
70000-C2 VCT.50-SST-p-M10x40-C2 50 M10 32 19 40 14 25 52
70000-C3 VCT.50-SST-p-M10x40-C3 50 M10 32 19 40 14 25 52
70000-C4 VCT.50-SST-p-M10x40-C4 50 M10 32 19 40 14 25 52
70000-C5 VCT.50-SST-p-M10x40-C5 50 M10 32 19 40 14 25 52
70000-C6 VCT.50-SST-p-M10x40-C6 50 M10 32 19 40 14 25 52
70000-C17 VCT.50-SST-p-M10x40-C17 50 M10 32 19 40 14 25 52
69998-C9 VCT.50-SST-p-M10x45-C9 50 M10 32 19 45 14 25 57
69998-C2 VCT.50-SST-p-M10x45-C2 50 M10 32 19 45 14 25 52
69998-C3 VCT.50-SST-p-M10x45-C3 50 M10 32 19 45 14 25 52
69998-C4 VCT.50-SST-p-M10x45-C4 50 M10 32 19 45 14 25 52
69998-C5 VCT.50-SST-p-M10x45-C5 50 M10 32 19 45 14 25 52
69998-C6 VCT.50-SST-p-M10x45-C6 50 M10 32 19 45 14 25 52
69998-C17 VCT.50-SST-p-M10x45-C17 50 M10 32 19 45 14 25 52
69999-C9 VCT.50-SST-p-M10x55-C9 50 M10 32 19 55 14 25 62
69999-C2 VCT.50-SST-p-M10x55-C2 50 M10 32 19 55 14 25 59
69999-C3 VCT.50-SST-p-M10x55-C3 50 M10 32 19 55 14 25 61
69999-C4 VCT.50-SST-p-M10x55-C4 50 M10 32 19 55 14 25 57
69999-C5 VCT.50-SST-p-M10x55-C5 50 M10 32 19 55 14 25 57
69999-C6 VCT.50-SST-p-M10x55-C6 50 M10 32 19 55 14 25 57
69999-C17 VCT.50-SST-p-M10x55-C17 50 M10 32 19 55 14 25 57
70042-C9 VCT.63-SST-p-M12x30-C9 63 M12 37 22 30 16 46 71
70042-C2 VCT.63-SST-p-M12x30-C2 63 M12 37 22 30 16 46 71
70042-C3 VCT.63-SST-p-M12x30-C3 63 M12 37 22 30 16 46 67
70042-C4 VCT.63-SST-p-M12x30-C4 63 M12 37 22 30 16 46 67
70042-C5 VCT.63-SST-p-M12x30-C5 63 M12 37 22 30 16 46 70
70042-C6 VCT.63-SST-p-M12x30-C6 63 M12 37 22 30 16 46 70
70042-C17 VCT.63-SST-p-M12x30-C17 63 M12 37 22 30 16 46 70
70043-C9 VCT.63-SST-p-M12x40-C9 63 M12 37 22 40 16 46 71
70043-C2 VCT.63-SST-p-M12x40-C2 63 M12 37 22 40 16 46 71
70043-C3 VCT.63-SST-p-M12x40-C3 63 M12 37 22 40 16 46 67
70043-C4 VCT.63-SST-p-M12x40-C4 63 M12 37 22 40 16 46 67
70043-C5 VCT.63-SST-p-M12x40-C5 63 M12 37 22 40 16 46 70
70043-C6 VCT.63-SST-p-M12x40-C6 63 M12 37 22 40 16 46 70
70043-C17 VCT.63-SST-p-M12x40-C17 63 M12 37 22 40 16 46 70
70046-C9 VCT.63-SST-p-M12x50-C9 63 M12 37 22 50 16 46 83
70046-C2 VCT.63-SST-p-M12x50-C2 63 M12 37 22 50 16 46 84
70046-C3 VCT.63-SST-p-M12x50-C3 63 M12 37 22 50 16 46 84
70046-C4 VCT.63-SST-p-M12x50-C4 63 M12 37 22 50 16 46 84
70046-C5 VCT.63-SST-p-M12x50-C5 63 M12 37 22 50 16 46 84
70046-C6 VCT.63-SST-p-M12x50-C6 63 M12 37 22 50 16 46 84
70046-C17 VCT.63-SST-p-M12x50-C17 63 M12 37 22 50 16 46 84
70073-C9 VCT.74-SST-p-M12x30-C9 74 M12 43.5 26 30 22 68 101
70073-C2 VCT.74-SST-p-M12x30-C2 74 M12 43.5 26 30 22 68 86
70073-C3 VCT.74-SST-p-M12x30-C3 74 M12 43.5 26 30 22 68 86
70073-C4 VCT.74-SST-p-M12x30-C4 74 M12 43.5 26 30 22 68 86
70073-C5 VCT.74-SST-p-M12x30-C5 74 M12 43.5 26 30 22 68 86
70073-C6 VCT.74-SST-p-M12x30-C6 74 M12 43.5 26 30 22 68 86
70073-C17 VCT.74-SST-p-M12x30-C17 74 M12 43.5 26 30 22 68 86
70075-C9 VCT.74-SST-p-M12x50-C9 74 M12 43.5 26 50 22 68 108
70075-C2 VCT.74-SST-p-M12x50-C2 74 M12 43.5 26 50 22 68 98
70075-C3 VCT.74-SST-p-M12x50-C3 74 M12 43.5 26 50 22 68 98
70075-C4 VCT.74-SST-p-M12x50-C4 74 M12 43.5 26 50 22 68 98
70075-C5 VCT.74-SST-p-M12x50-C5 74 M12 43.5 26 50 22 68 98
70075-C6 VCT.74-SST-p-M12x50-C6 74 M12 43.5 26 50 22 68 98
70075-C17 VCT.74-SST-p-M12x50-C17 74 M12 43.5 26 50 22 68 98
70191-C9 VCT.84-SST-p-M16x30-C9 84 M16 44 28 30 21 85 104
70191-C2 VCT.84-SST-p-M16x30-C2 84 M16 44 28 30 21 85 175
70191-C3 VCT.84-SST-p-M16x30-C3 84 M16 44 28 30 21 85 175
70191-C4 VCT.84-SST-p-M16x30-C4 84 M16 44 28 30 21 85 175
70191-C5 VCT.84-SST-p-M16x30-C5 84 M16 44 28 30 21 85 175
70191-C6 VCT.84-SST-p-M16x30-C6 84 M16 44 28 30 21 85 175
70191-C17 VCT.84-SST-p-M16x30-C17 84 M16 44 28 30 21 85 175
70194-C9 VCT.84-SST-p-M16x50-C9 84 M16 44 28 50 21 85 104
70194-C2 VCT.84-SST-p-M16x50-C2 84 M16 44 28 50 21 85 109
70194-C3 VCT.84-SST-p-M16x50-C3 84 M16 44 28 50 21 85 109
70194-C4 VCT.84-SST-p-M16x50-C4 84 M16 44 28 50 21 85 109
70194-C5 VCT.84-SST-p-M16x50-C5 84 M16 44 28 50 21 85 109
70194-C6 VCT.84-SST-p-M16x50-C6 84 M16 44 28 50 21 85 109
70194-C17 VCT.84-SST-p-M16x50-C17 84 M16 44 28 50 21 85 109
70197-C9 VCT.84-SST-p-M16x70-C9 84 M16 44 28 70 21 85 104
70197-C2 VCT.84-SST-p-M16x70-C2 84 M16 44 28 70 21 85 109
70197-C3 VCT.84-SST-p-M16x70-C3 84 M16 44 28 70 21 85 109
70197-C4 VCT.84-SST-p-M16x70-C4 84 M16 44 28 70 21 85 175
70197-C5 VCT.84-SST-p-M16x70-C5 84 M16 44 28 70 21 85 175
70197-C6 VCT.84-SST-p-M16x70-C6 84 M16 44 28 70 21 85 175
70197-C17 VCT.84-SST-p-M16x70-C17 84 M16 44 28 70 21 85 175
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка.

VCT.25: технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Колпачок втулки

  • CA.VCT: технополимер на основе полипропилена (PP), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки. Входит в комплект поставки. Недоступно для VCT.25.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Стандартные исполнения

  • VCT-A: втулка из воронёной стали с глухим отверстием без резьбы.
  • VCT-B: втулка из латуни с глухим (VCT.25 – 95), либо сквозным (VCT.32 – 40 – 50 – 63 – 74 – 84) резьбовым отверстием.
  • VCT-AZ: втулка из оцинкованной стали со сквозным резьбовым отверстием.
  • VCT-SST: втулка из нержавеющей стали AISI 303 с глухим (VCT.25), либо сквозным (VCT.32 – 40 – 50 – 63 – 74 – 84) резьбовым отверстием.
  • VCT.FP: втулка из латуни, со сквозным резьбовым отверстием, без колпачка.
  • VCT-AZ-FP: втулка из оцинкованной стали, со сквозным резьбовым отверстием, без колпачка.
  • VCT-SST-FP: втулка из нержавеющей стали AISI 303, со сквозным резьбовым отверстием, без колпачка.
  • VCT-p: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947 : ISO 4753 (см. Технические данные).
  • VCT-SST-p: резьбовой стержень из нержавеющей стали AISI 303, плоский торец с фаской согласно стандарту UNI 947:ISO 4753 (см Технические данные).

Аксессуары по запросу

Аксессуары по запросу

  • CA.VCT: крышка из технополимера на основе полипропилена (PP), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки, недоступно для VCT.25 (см. таблицу). Для больших объёмов может поставляться в других цветах или с изготовленными по индивидуальному заказу графическими символами, маркировкой или надписями.

Вопрос о продукции

Спросите о серии VCT-SST-p — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

CA.VCT — Крышки

CA.VCT

Крышки

для șiи VCT., VCRT., VCHT. и VTT-C, технополимер

Крышки
CSF — Шариковый ключ для VLS

CSF

Шариковый ключ для VLS

Технополимер и нержавеющая сталь

Шариковый ключ для VLS
DIN 6335-AL — Ручки

DIN 6335-AL

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Алюминий
DIN 6335-GG — Ручки

DIN 6335-GG

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Чугун
DIN 6335-GG-ZB — Ручки

DIN 6335-GG-ZB

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Чугун, Оцинкованный, синий пассивированный
DIN 6335-NI — Ручки

DIN 6335-NI

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Нержавеющая сталь
DIN 6336-AL — Лепестковые ручки

DIN 6336-AL

Лепестковые ручки

Чугун / нержавеющая сталь / алюминий

Алюминий
DIN 6336-GG — Лепестковые ручки

DIN 6336-GG

Лепестковые ручки

Чугун / нержавеющая сталь / алюминий

Чугун

Артикул модели

VCT-SST-p — Лепестковые поворотные ручки

Чертёж VCT-SST-p
