Серия VCT.

VCT.FP

Лепестковые поворотные ручки

Технополимер

Латунная втулка, резьбовое отверстие, без колпачка

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полипропилена Символ минимальной и максимальной рабочей температуры Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии VCT.

VCT-A

VCT-A

Лепестковые поворотные ручки

Технополимер
VCT-AZ

VCT-AZ

Лепестковые поворотные ручки

Технополимер
VCT-AZ-FP

VCT-AZ-FP

Лепестковые поворотные ручки

Технополимер
VCT-B

VCT-B

Лепестковые поворотные ручки

Технополимер
VCT-SST

VCT-SST

Лепестковые поворотные ручки

Технополимер
VCT-SST-FP

VCT-SST-FP

Лепестковые поворотные ручки

Технополимер
VCT-SST-p

VCT-SST-p

Лепестковые поворотные ручки

Технополимер
VCT-p

VCT-p

Лепестковые поворотные ручки

Технополимер
VCT.FP

VCT.FP

Лепестковые поворотные ручки

Технополимер

Изображения

VCT.FP — Лепестковые поворотные ручки VCT.FP — Лепестковые поворотные ручки

Схемы

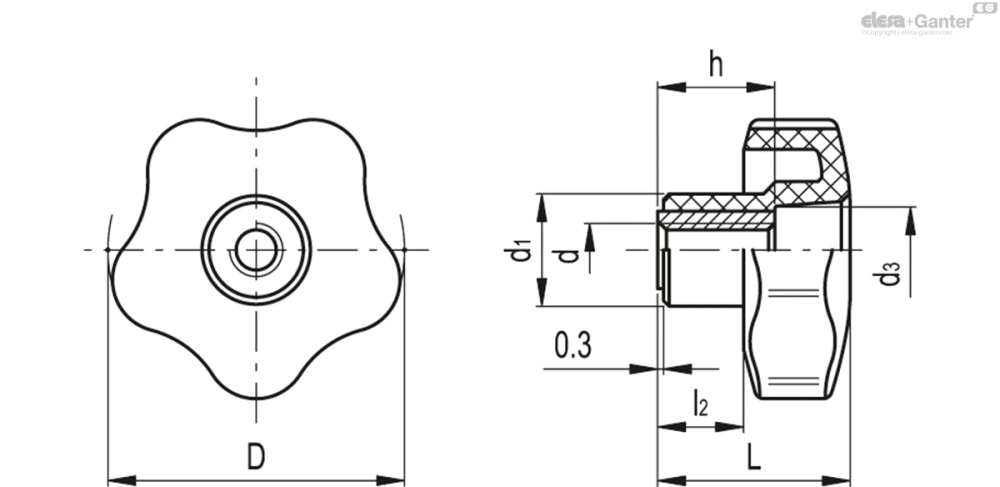

Схема VCT.FP

VCT.FP

Таблица моделей — Лепестковые поворотные ручки

Артикул Описание
В корзину
69847 VCT.32 FP-M5 32 M5 23 15 10 10 12 13
69848 VCT.32 FP-M6 32 M6 23 15 10 10 12 13
69849 VCT.32 FP-M8 32 M8 23 15 10 10 12 14
69897 VCT.40 FP-M6 40 M6 27 17 12 12 18 24
69898 VCT.40 FP-M8 40 M8 27 17 12 12 18 22
69899 VCT.40 FP-M10 40 M10 27 17 12 12 17 22
69956 VCT.50 FP-M8 50 M8 32 19 15 14 20 35
69957 VCT.50 FP-M10 50 M10 32 19 15 14 20 32
69958 VCT.50 FP-M12 50 M12 32 19 15 14 20 32
70016 VCT.63 FP-M8 63 M8 37 22 19 16 26 55
70017 VCT.63 FP-M10 63 M10 37 22 19 16 26 51
70018 VCT.63 FP-M12 63 M12 37 22 19 16 26 45
70067 VCT.74 FP-M12 74 M12 43.5 26 17 22 26 65
70068 VCT.74 FP-M14 74 M14 43.5 26 17 22 26 68
70069 VCT.74 FP-M16 74 M16 43.5 26 17 22 31 91
70143 VCT.84 FP-M12 84 M12 44 28 24 21 25 71
70145 VCT.84 FP-M16 84 M16 44 28 24 21 25 111
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка.

VCT.25: технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Колпачок втулки

  • CA.VCT: технополимер на основе полипропилена (PP), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки. Входит в комплект поставки. Недоступно для VCT.25.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Стандартные исполнения

  • VCT-A: втулка из воронёной стали с глухим отверстием без резьбы.
  • VCT-B: втулка из латуни с глухим (VCT.25 – 95), либо сквозным (VCT.32 – 40 – 50 – 63 – 74 – 84) резьбовым отверстием.
  • VCT-AZ: втулка из оцинкованной стали со сквозным резьбовым отверстием.
  • VCT-SST: втулка из нержавеющей стали AISI 303 с глухим (VCT.25), либо сквозным (VCT.32 – 40 – 50 – 63 – 74 – 84) резьбовым отверстием.
  • VCT.FP: втулка из латуни, со сквозным резьбовым отверстием, без колпачка.
  • VCT-AZ-FP: втулка из оцинкованной стали, со сквозным резьбовым отверстием, без колпачка.
  • VCT-SST-FP: втулка из нержавеющей стали AISI 303, со сквозным резьбовым отверстием, без колпачка.
  • VCT-p: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947 : ISO 4753 (см. Технические данные).
  • VCT-SST-p: резьбовой стержень из нержавеющей стали AISI 303, плоский торец с фаской согласно стандарту UNI 947:ISO 4753 (см Технические данные).

Аксессуары по запросу

Аксессуары по запросу

  • CA.VCT: крышка из технополимера на основе полипропилена (PP), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки, недоступно для VCT.25 (см. таблицу). Для больших объёмов может поставляться в других цветах или с изготовленными по индивидуальному заказу графическими символами, маркировкой или надписями.
