Серия VCT.
VCT-AZ
Лепестковые поворотные ручки
Технополимер
Втулка из оцинкованной стали, с резьбовым отверстием, с колпачком
Исполнения серии VCT.
VCT-A
Лепестковые поворотные ручки
Технополимер
VCT-AZ
Лепестковые поворотные ручки
Технополимер
VCT-AZ-FP
Лепестковые поворотные ручки
Технополимер
VCT-B
Лепестковые поворотные ручки
Технополимер
VCT-SST
Лепестковые поворотные ручки
Технополимер
VCT-SST-FP
Лепестковые поворотные ручки
Технополимер
VCT-SST-p
Лепестковые поворотные ручки
Технополимер
VCT-p
Лепестковые поворотные ручки
Технополимер
VCT.FP
Лепестковые поворотные ручки
Технополимер
Изображения

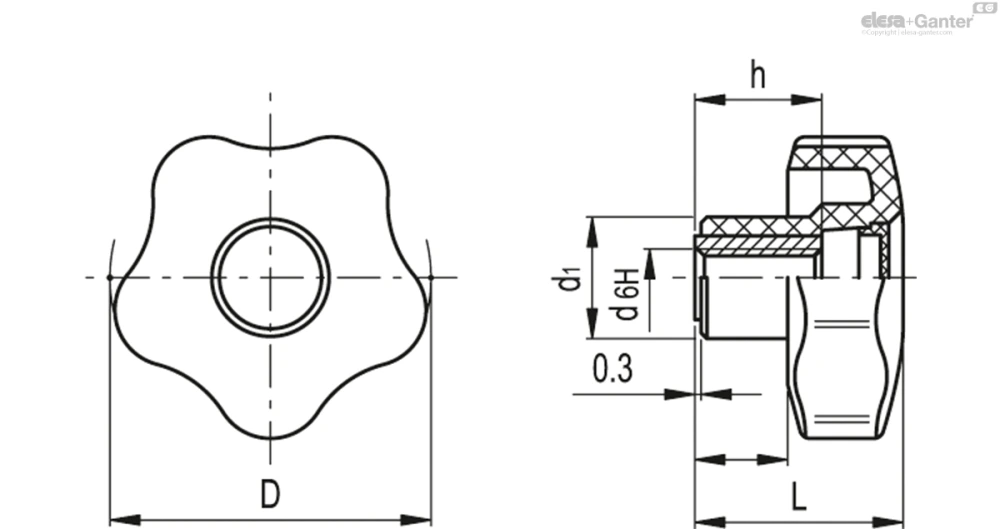

Схемы
VCT-AZ
Таблица моделей — Лепестковые поворотные ручки
| Артикул | Описание |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| 69741-C9 | VCT.32 AZ-M4-C9 | 32 | M4 | 23 | 15 | 10 | 12 | 10 | 14 | |
| 69742-C9 | VCT.32 AZ-M5-C9 | 32 | M5 | 23 | 15 | 10 | 12 | 10 | 13 | |
| 69743-C9 | VCT.32 AZ-M6-C9 | 32 | M6 | 23 | 15 | 10 | 12 | 10 | 12 | |
| 69752-C9 | VCT.40 AZ-M6-C9 | 40 | M6 | 27 | 17 | 12 | 18 | 16 | 23 | |
| 69753-C9 | VCT.40 AZ-M8-C9 | 40 | M8 | 27 | 17 | 12 | 18 | 18 | 21 | |
| 69761-C9 | VCT.50 AZ-M8-C9 | 50 | M8 | 32 | 19 | 14 | 20 | 25 | 33 | |
| 69762-C9 | VCT.50 AZ-M10-C9 | 50 | M10 | 32 | 19 | 14 | 20 | 27 | 31 | |
| 69772-C9 | VCT.63 AZ-M10-C9 | 63 | M10 | 37 | 22 | 16 | 26 | 50 | 51 | |
| 69773-C9 | VCT.63 AZ-M12-C9 | 63 | M12 | 37 | 22 | 16 | 26 | 50 | 44 | |
| 69782-C9 | VCT.74 AZ-M12-C9 | 74 | M12 | 43.5 | 26 | 22 | 26 | 60 | 61 | |
| 69784-C9 | VCT.74 AZ-M16-C9 | 74 | M16 | 43.5 | 26 | 22 | 31 | 69 | 77 | |
| 69794-C9 | VCT.84 AZ-M16-C9 | 84 | M16 | 44 | 28 | 21 | 25 | 75 | 104 |
Основные характеристики
Материал
Высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка.
VCT.25: технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.
Колпачок втулки
- CA.VCT: технополимер на основе полипропилена (PP), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки. Входит в комплект поставки. Недоступно для VCT.25.
Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).
Стандартные исполнения
- VCT-A: втулка из воронёной стали с глухим отверстием без резьбы.
- VCT-B: втулка из латуни с глухим (VCT.25 – 95), либо сквозным (VCT.32 – 40 – 50 – 63 – 74 – 84) резьбовым отверстием.
- VCT-AZ: втулка из оцинкованной стали со сквозным резьбовым отверстием.
- VCT-SST: втулка из нержавеющей стали AISI 303 с глухим (VCT.25), либо сквозным (VCT.32 – 40 – 50 – 63 – 74 – 84) резьбовым отверстием.
- VCT.FP: втулка из латуни, со сквозным резьбовым отверстием, без колпачка.
- VCT-AZ-FP: втулка из оцинкованной стали, со сквозным резьбовым отверстием, без колпачка.
- VCT-SST-FP: втулка из нержавеющей стали AISI 303, со сквозным резьбовым отверстием, без колпачка.
- VCT-p: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947 : ISO 4753 (см. Технические данные).
- VCT-SST-p: резьбовой стержень из нержавеющей стали AISI 303, плоский торец с фаской согласно стандарту UNI 947:ISO 4753 (см Технические данные).
Аксессуары по запросу
Аксессуары по запросу
- CA.VCT: крышка из технополимера на основе полипропилена (PP), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки, недоступно для VCT.25 (см. таблицу). Для больших объёмов может поставляться в других цветах или с изготовленными по индивидуальному заказу графическими символами, маркировкой или надписями.
