Серия VCT.

VCT-A

Лепестковые поворотные ручки

Технополимер

Втулка из воронёной стали, гладкое отверстие, с кoлпачком

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. __logo__ELE_OD__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полипропилена Символ минимальной и максимальной рабочей температуры Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии VCT.

VCT-A

VCT-A

Лепестковые поворотные ручки

Технополимер
VCT-AZ

VCT-AZ

Лепестковые поворотные ручки

Технополимер
VCT-AZ-FP

VCT-AZ-FP

Лепестковые поворотные ручки

Технополимер
VCT-B

VCT-B

Лепестковые поворотные ручки

Технополимер
VCT-SST

VCT-SST

Лепестковые поворотные ручки

Технополимер
VCT-SST-FP

VCT-SST-FP

Лепестковые поворотные ручки

Технополимер
VCT-SST-p

VCT-SST-p

Лепестковые поворотные ручки

Технополимер
VCT-p

VCT-p

Лепестковые поворотные ручки

Технополимер
VCT.FP

VCT.FP

Лепестковые поворотные ручки

Технополимер

Изображения

VCT-A — Лепестковые поворотные ручки VCT-A — Лепестковые поворотные ручки VCT-A — Лепестковые поворотные ручки VCT-A — Лепестковые поворотные ручки VCT-A — Лепестковые поворотные ручки VCT-A — Лепестковые поворотные ручки VCT-A — Лепестковые поворотные ручки VCT-A — Лепестковые поворотные ручки VCT-A — Лепестковые поворотные ручки

Схемы

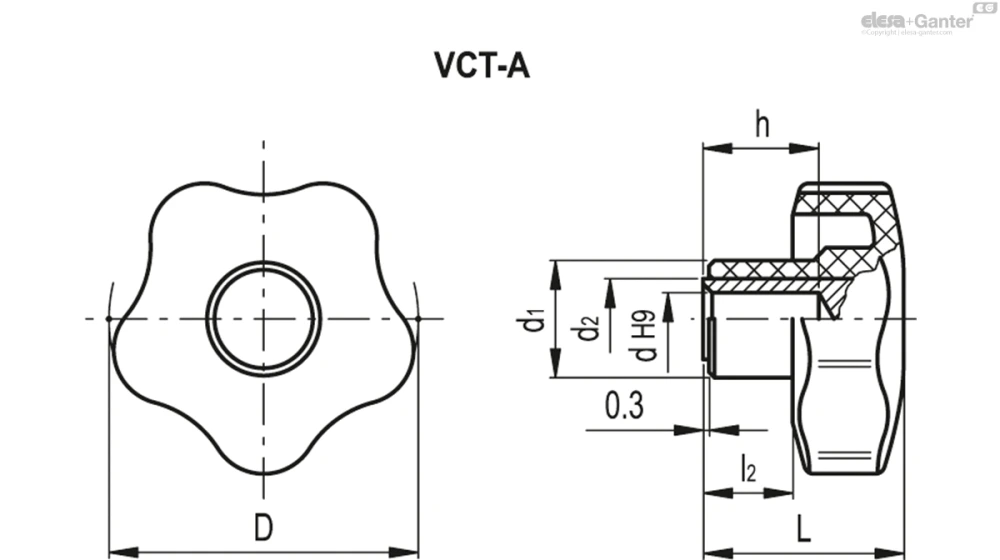

Схема VCT-A

VCT-A

Таблица моделей — Лепестковые поворотные ручки

Артикул Описание
В корзину
69841-C9 VCT.32 A-6-C9 32 6 23 15 12 10 12 14
69841-C2 VCT.32 A-6-C2 32 6 23 15 12 10 12 14
69841-C3 VCT.32 A-6-C3 32 6 23 15 12 10 12 14
69841-C4 VCT.32 A-6-C4 32 6 23 15 12 10 12 14
69841-C5 VCT.32 A-6-C5 32 6 23 15 12 10 12 14
69841-C6 VCT.32 A-6-C6 32 6 23 15 12 10 12 14
69841-C17 VCT.32 A-6-C17 32 6 23 15 12 10 12 14
69892-C9 VCT.40 A-8-C9 40 8 27 17 12 12 14 28
69892-C2 VCT.40 A-8-C2 40 8 27 17 12 12 14 28
69892-C3 VCT.40 A-8-C3 40 8 27 17 12 12 14 28
69892-C4 VCT.40 A-8-C4 40 8 27 17 12 12 14 28
69892-C5 VCT.40 A-8-C5 40 8 27 17 12 12 14 28
69892-C6 VCT.40 A-8-C6 40 8 27 17 12 12 14 28
69892-C17 VCT.40 A-8-C17 40 8 27 17 12 12 14 28
69951-C9 VCT.50 A-8-C9 50 8 32 19 12 14 14 36
69951-C2 VCT.50 A-8-C2 50 8 32 19 12 14 14 36
69951-C3 VCT.50 A-8-C3 50 8 32 19 12 14 14 36
69951-C4 VCT.50 A-8-C4 50 8 32 19 12 14 14 36
69951-C5 VCT.50 A-8-C5 50 8 32 19 12 14 14 36
69951-C6 VCT.50 A-8-C6 50 8 32 19 12 14 14 36
69951-C17 VCT.50 A-8-C17 50 8 32 19 12 14 14 36
69952-C9 VCT.50 A-10-C9 50 10 32 19 15 14 16 38
69952-C2 VCT.50 A-10-C2 50 10 32 19 15 14 16 34
69952-C3 VCT.50 A-10-C3 50 10 32 19 15 14 16 34
69952-C4 VCT.50 A-10-C4 50 10 32 19 15 14 16 34
69952-C5 VCT.50 A-10-C5 50 10 32 19 15 14 16 34
69952-C6 VCT.50 A-10-C6 50 10 32 19 15 14 16 34
69952-C17 VCT.50 A-10-C17 50 10 32 19 15 14 16 34
70001-C9 VCT.63 A-8-C9 63 8 37 22 15 16 20 56
70001-C2 VCT.63 A-8-C2 63 8 37 22 15 16 20 56
70001-C3 VCT.63 A-8-C3 63 8 37 22 15 16 20 56
70001-C4 VCT.63 A-8-C4 63 8 37 22 15 16 20 56
70001-C5 VCT.63 A-8-C5 63 8 37 22 15 16 20 56
70001-C6 VCT.63 A-8-C6 63 8 37 22 15 16 20 56
70001-C17 VCT.63 A-8-C17 63 8 37 22 15 16 20 56
70002-C9 VCT.63 A-10-C9 63 10 37 22 16 16 21 54
70002-C2 VCT.63 A-10-C2 63 10 37 22 16 16 21 54
70002-C3 VCT.63 A-10-C3 63 10 37 22 16 16 21 54
70002-C4 VCT.63 A-10-C4 63 10 37 22 16 16 21 54
70002-C5 VCT.63 A-10-C5 63 10 37 22 16 16 21 54
70002-C6 VCT.63 A-10-C6 63 10 37 22 16 16 21 54
70002-C17 VCT.63 A-10-C17 63 10 37 22 16 16 21 54
70003-C9 VCT.63 A-12-C9 63 12 37 22 16 16 21 61
70003-C2 VCT.63 A-12-C2 63 12 37 22 16 16 21 63
70003-C3 VCT.63 A-12-C3 63 12 37 22 16 16 21 63
70003-C4 VCT.63 A-12-C4 63 12 37 22 16 16 21 63
70003-C5 VCT.63 A-12-C5 63 12 37 22 16 16 21 63
70003-C6 VCT.63 A-12-C6 63 12 37 22 16 16 21 63
70003-C17 VCT.63 A-12-C17 63 12 37 22 16 16 21 63
70051-C9 VCT.74 A-8-C9 74 8 43.5 26 15 22 20 69
70051-C2 VCT.74 A-8-C2 74 8 43.5 26 15 22 20 69
70051-C3 VCT.74 A-8-C3 74 8 43.5 26 15 22 20 69
70051-C4 VCT.74 A-8-C4 74 8 43.5 26 15 22 20 69
70051-C5 VCT.74 A-8-C5 74 8 43.5 26 15 22 20 69
70051-C6 VCT.74 A-8-C6 74 8 43.5 26 15 22 20 69
70051-C17 VCT.74 A-8-C17 74 8 43.5 26 15 22 20 69
70052-C9 VCT.74 A-10-C9 74 10 43.5 26 15 22 20 88
70052-C2 VCT.74 A-10-C2 74 10 43.5 26 15 22 20 88
70052-C3 VCT.74 A-10-C3 74 10 43.5 26 15 22 20 88
70052-C4 VCT.74 A-10-C4 74 10 43.5 26 15 22 20 88
70052-C5 VCT.74 A-10-C5 74 10 43.5 26 15 22 20 88
70052-C6 VCT.74 A-10-C6 74 10 43.5 26 15 22 20 88
70052-C17 VCT.74 A-10-C17 74 10 43.5 26 15 22 20 88
70053-C9 VCT.74 A-12-C9 74 12 43.5 26 15 22 20 107
70053-C2 VCT.74 A-12-C2 74 12 43.5 26 15 22 20 107
70053-C3 VCT.74 A-12-C3 74 12 43.5 26 15 22 20 107
70053-C4 VCT.74 A-12-C4 74 12 43.5 26 15 22 20 107
70053-C5 VCT.74 A-12-C5 74 12 43.5 26 15 22 20 107
70053-C6 VCT.74 A-12-C6 74 12 43.5 26 15 22 20 107
70053-C17 VCT.74 A-12-C17 74 12 43.5 26 15 22 20 107
70055-C9 VCT.74 A-16-C9 74 16 43.5 26 20 22 20 74
70055-C2 VCT.74 A-16-C2 74 16 43.5 26 20 22 20 68
70055-C3 VCT.74 A-16-C3 74 16 43.5 26 20 22 20 68
70055-C4 VCT.74 A-16-C4 74 16 43.5 26 20 22 20 68
70055-C5 VCT.74 A-16-C5 74 16 43.5 26 20 22 20 68
70055-C6 VCT.74 A-16-C6 74 16 43.5 26 20 22 20 68
70055-C17 VCT.74 A-16-C17 74 16 43.5 26 20 22 20 68
70123-C9 VCT.84 A-12-C9 84 12 44 28 20 21 25 104
70123-C2 VCT.84 A-12-C2 84 12 44 28 20 21 25 109
70123-C3 VCT.84 A-12-C3 84 12 44 28 20 21 25 109
70123-C4 VCT.84 A-12-C4 84 12 44 28 20 21 25 109
70123-C5 VCT.84 A-12-C5 84 12 44 28 20 21 25 109
70123-C6 VCT.84 A-12-C6 84 12 44 28 20 21 25 109
70123-C17 VCT.84 A-12-C17 84 12 44 28 20 21 25 109
70125-C9 VCT.84 A-16-C9 84 16 44 28 20 21 25 82
70125-C2 VCT.84 A-16-C2 84 16 44 28 20 21 25 79
70125-C3 VCT.84 A-16-C3 84 16 44 28 20 21 25 79
70125-C4 VCT.84 A-16-C4 84 16 44 28 20 21 25 79
70125-C5 VCT.84 A-16-C5 84 16 44 28 20 21 25 79
70125-C6 VCT.84 A-16-C6 84 16 44 28 20 21 25 79
70125-C17 VCT.84 A-16-C17 84 16 44 28 20 21 25 79
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка.

VCT.25: технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Колпачок втулки

  • CA.VCT: технополимер на основе полипропилена (PP), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки. Входит в комплект поставки. Недоступно для VCT.25.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Стандартные исполнения

  • VCT-A: втулка из воронёной стали с глухим отверстием без резьбы.
  • VCT-B: втулка из латуни с глухим (VCT.25 – 95), либо сквозным (VCT.32 – 40 – 50 – 63 – 74 – 84) резьбовым отверстием.
  • VCT-AZ: втулка из оцинкованной стали со сквозным резьбовым отверстием.
  • VCT-SST: втулка из нержавеющей стали AISI 303 с глухим (VCT.25), либо сквозным (VCT.32 – 40 – 50 – 63 – 74 – 84) резьбовым отверстием.
  • VCT.FP: втулка из латуни, со сквозным резьбовым отверстием, без колпачка.
  • VCT-AZ-FP: втулка из оцинкованной стали, со сквозным резьбовым отверстием, без колпачка.
  • VCT-SST-FP: втулка из нержавеющей стали AISI 303, со сквозным резьбовым отверстием, без колпачка.
  • VCT-p: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947 : ISO 4753 (см. Технические данные).
  • VCT-SST-p: резьбовой стержень из нержавеющей стали AISI 303, плоский торец с фаской согласно стандарту UNI 947:ISO 4753 (см Технические данные).

Аксессуары по запросу

Аксессуары по запросу

  • CA.VCT: крышка из технополимера на основе полипропилена (PP), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки, недоступно для VCT.25 (см. таблицу). Для больших объёмов может поставляться в других цветах или с изготовленными по индивидуальному заказу графическими символами, маркировкой или надписями.
